Клеммы вводные силовые серии КВС
Назначение
- В качестве вводных и распределительных клемм при сборке электрощитов.
- В качестве переходного элемента при соединении алюминиевых и медных кабелей.
- В качестве дополнительных элементов для подключения и установки промышленного оборудования.
Применение
- Шкафы и щиты, различные сборки.
- Промышленные предприятия.
- Сфера ЖКХ.
Материалы
- Материал корпуса – высококачественный полиамид PA 6.6;
- Соединительная часть – алюминий, покрытый оловом.

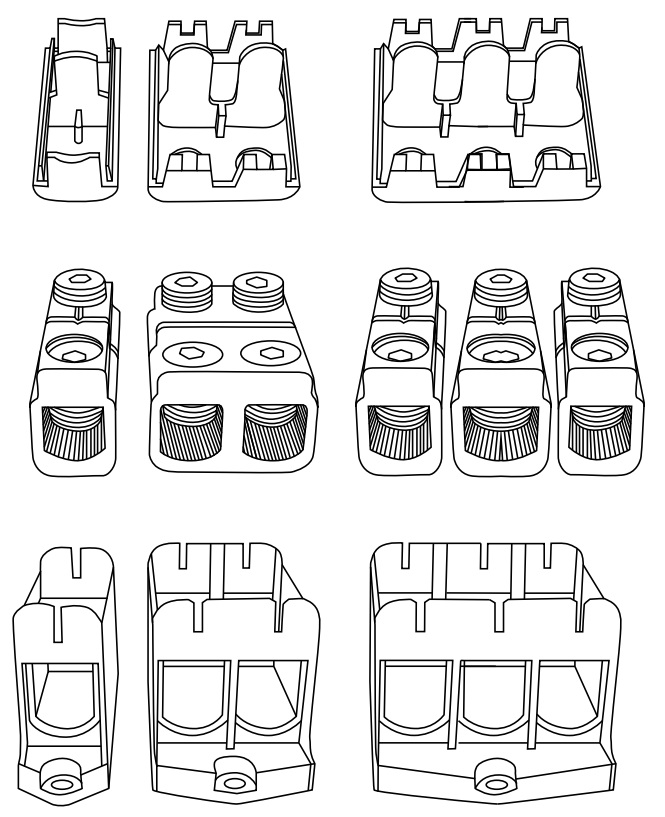

Конструкция
- Крышка
- Клемма
- Корпус
Преимущества

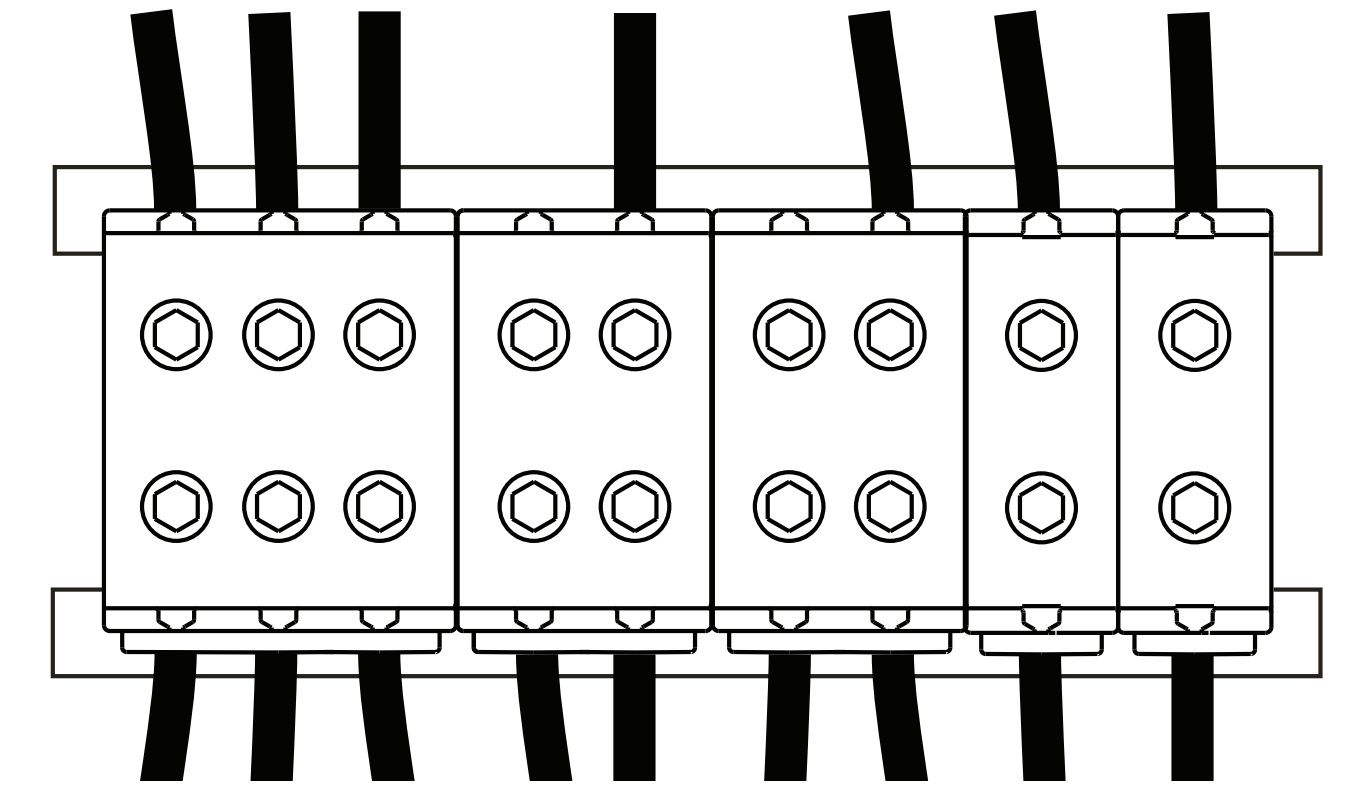

- Возможность монтажа на DIN-рейку 35 мм или на монтажную панель.
- Надежное крепление проводника с помощью одного винта.
- Перегородка посередине клеммы исключает «проваливание» проводника внутрь клеммы.
- Компактные размеры клемм при больших сечениях проводника.

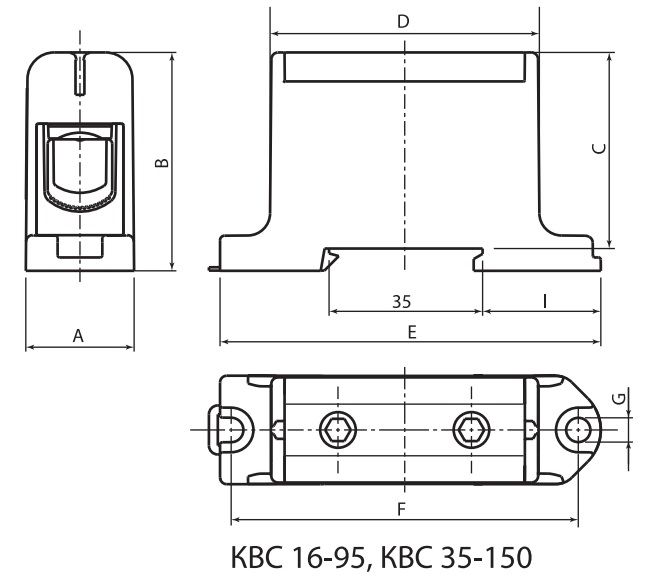

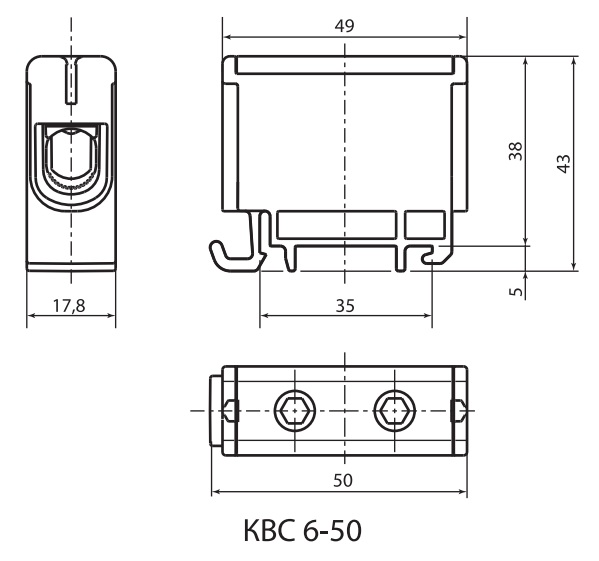

Технические характеристики
| Наименование параметра | Значение | |||||
|---|---|---|---|---|---|---|
| Модель | КВС 6-50 | КВС 16-95 | КВС 35-150 | КВС 35-240 | КВС 4 6-50 | КВС 4 16-95 |
| Сечение проводника (CU – медный проводник, AL – алюминиевый проводник), мм2 | CU: 2,5–50 AL: 6–50 | CU/AL: 16–95 | CU/AL: 35–150 | CU/AL: 35–240 | CU: 2,5–50 AL: 6–50 | CU/AL: 16–95 |
| Номинальное рабочее напряжение переменного тока U, не более, В | 660 | |||||
| Номинальная частота, Гц | 50 | |||||
| Номинальный рабочий ток ln (CU – медный проводник, AL – алюминиевый проводник), А | CU: 160 AL: 145 | CU: 245 AL: 220 | CU: 320 AL: 290 | CU: 425 AL: 380 | CU: 160 AL: 145 | CU: 245 AL: 220 |
| Материал зажима/корпуса | луженый алюминий / полиамид PA6.6. | |||||
| Степень защиты по ГОСТ 14254 | IP20 | |||||
| Климатическое исполнение и категория размещения по ГОСТ 15150 | УХЛЗ | |||||
| Способ монтажа | DIN-рейка | DIN-рейка или монтажная поверхность | DIN-рейка или монтажная поверхность | монтажная поверхность | DIN-рейка | DIN-рейка или монтажная поверхность |
| Усилие затяжки, Н*m | 16 | 46 | 98 | 138 | 16 | 46 |
Ассортимент
| Изображение | Номенклатура | Артикул | Транспортная упаковка | ||
|---|---|---|---|---|---|
| Коэффициент | Масса, кг | Размер, см | |||
 |

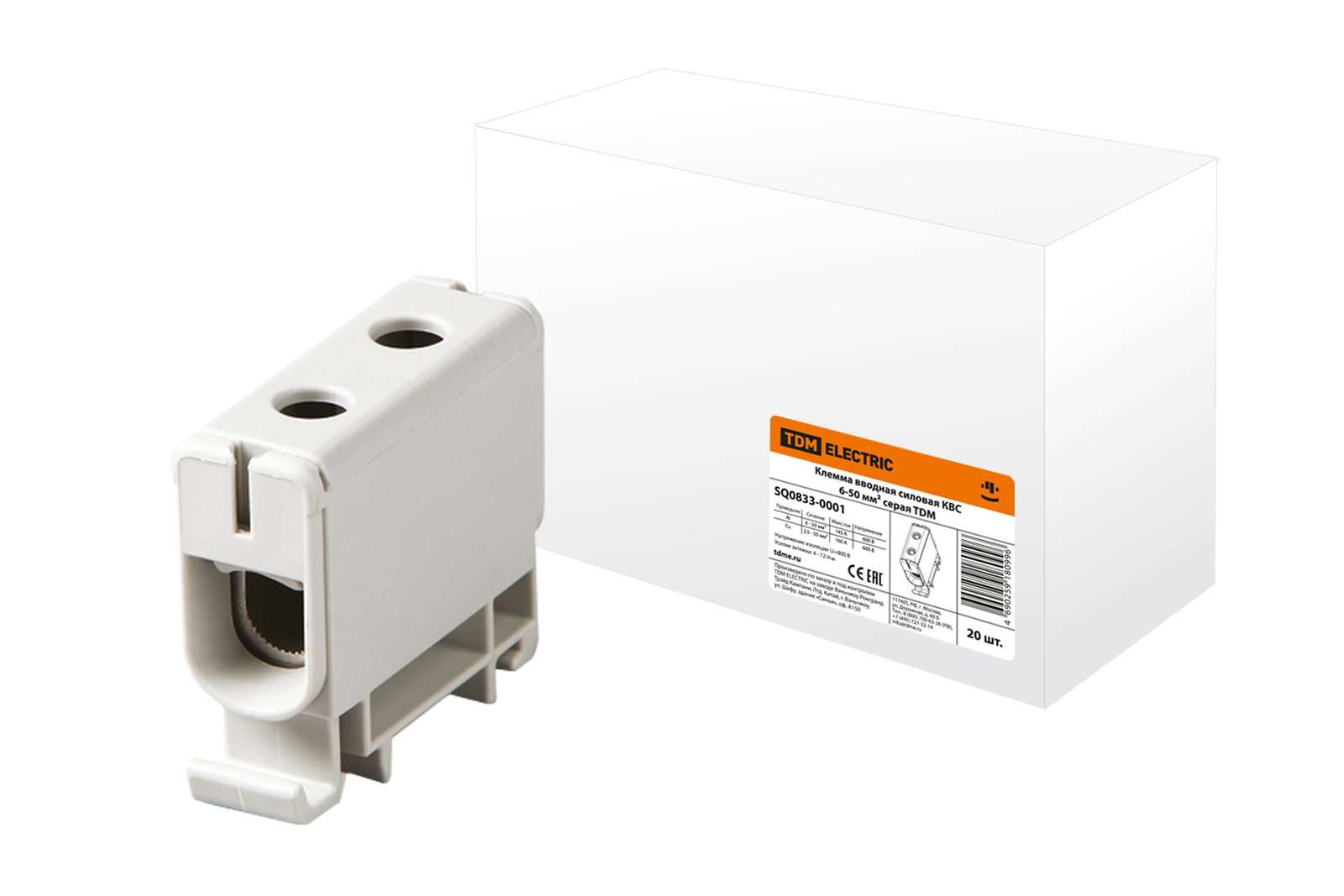

Клемма вводная силовая КВС 6-50 кв.мм. серая TDM | SQ0833-0001 | 480 | 15,5 | 38х37х21 |
 |

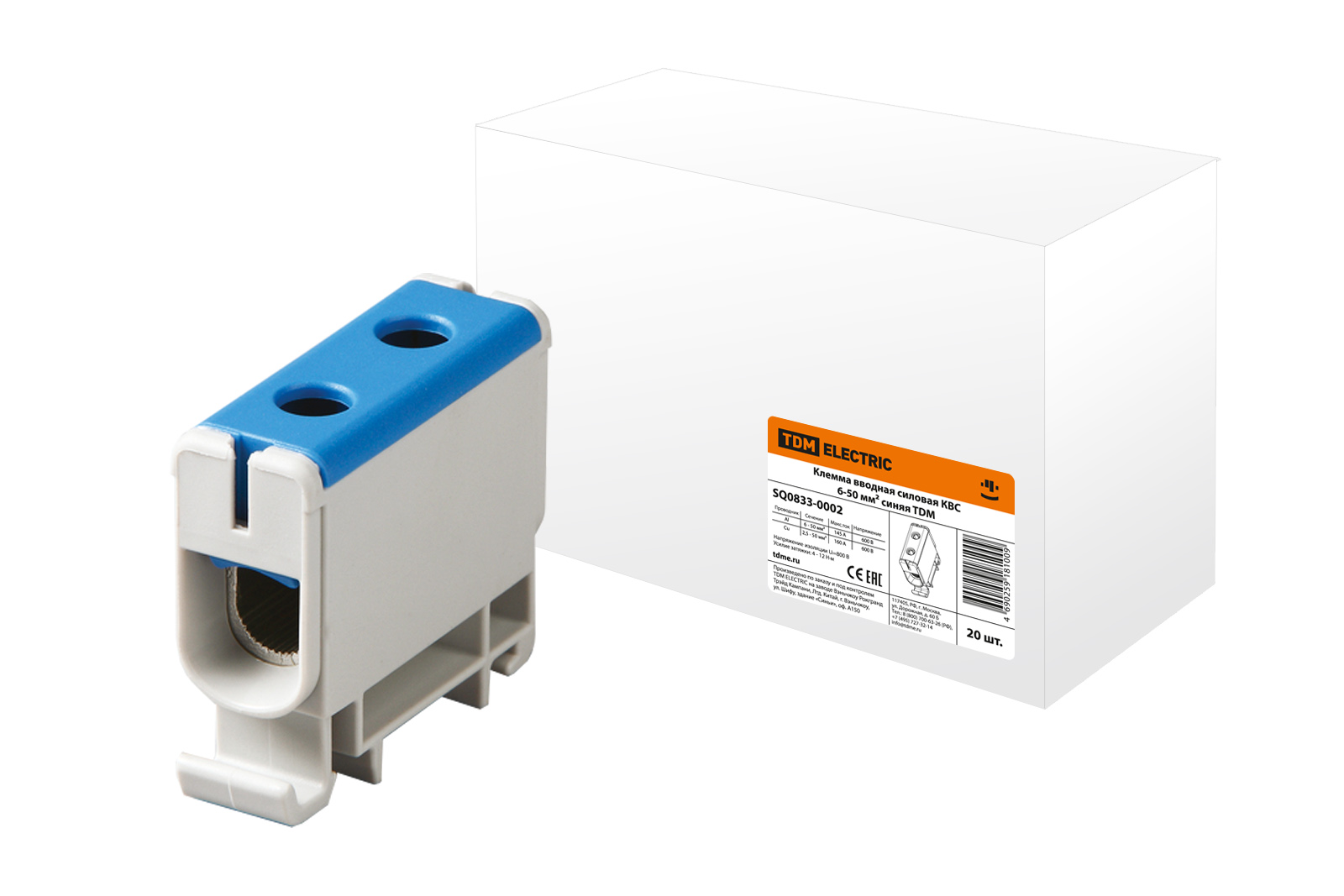

Клемма вводная силовая КВС 6-50 кв.мм. синяя TDM | SQ0833-0002 | 480 | 15,5 | 38х37х21 |
 |

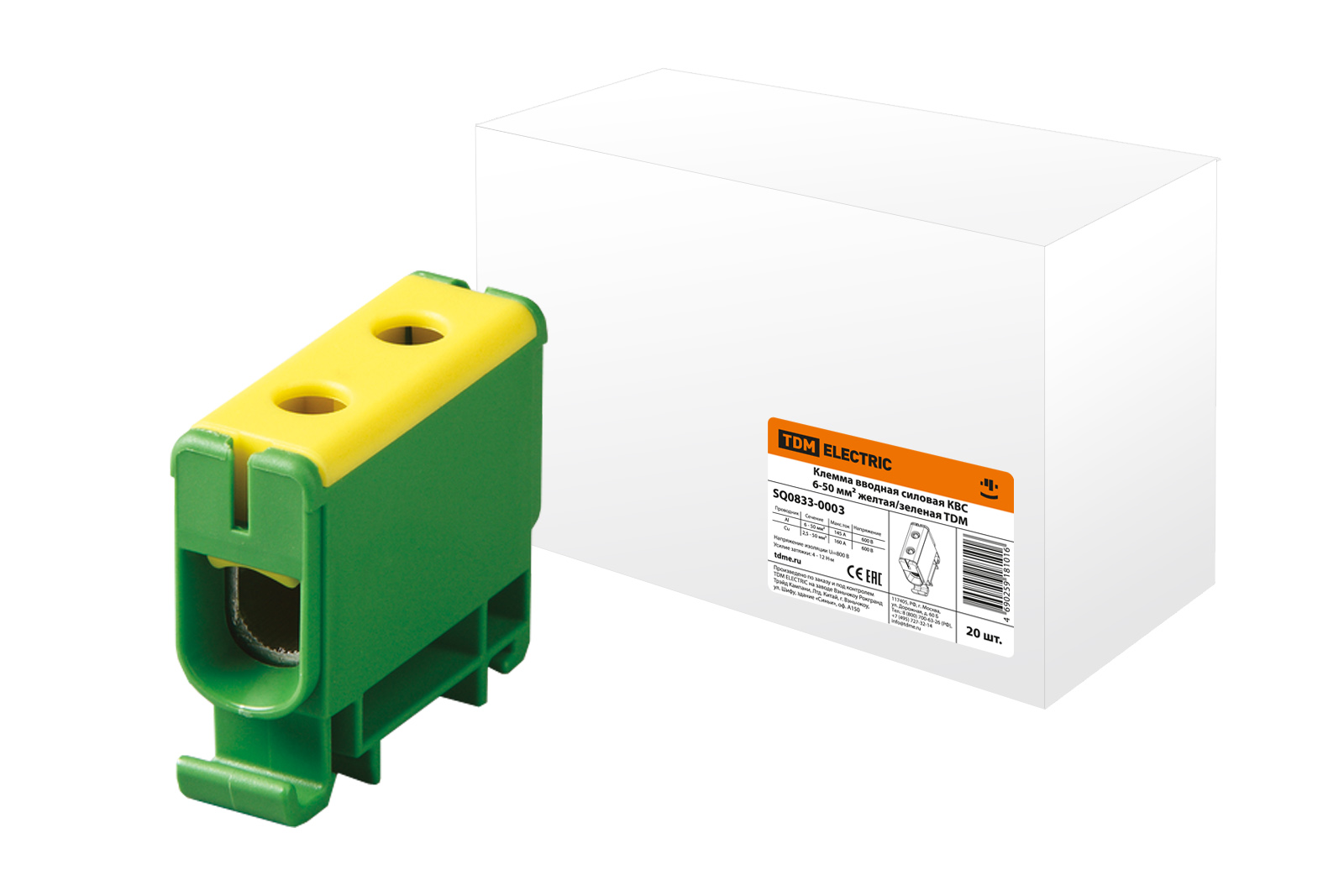

Клемма вводная силовая КВС 6-50 кв.мм. желтая/зеленая TDM | SQ0833-0003 | 480 | 15,5 | 38х37х21 |
 |

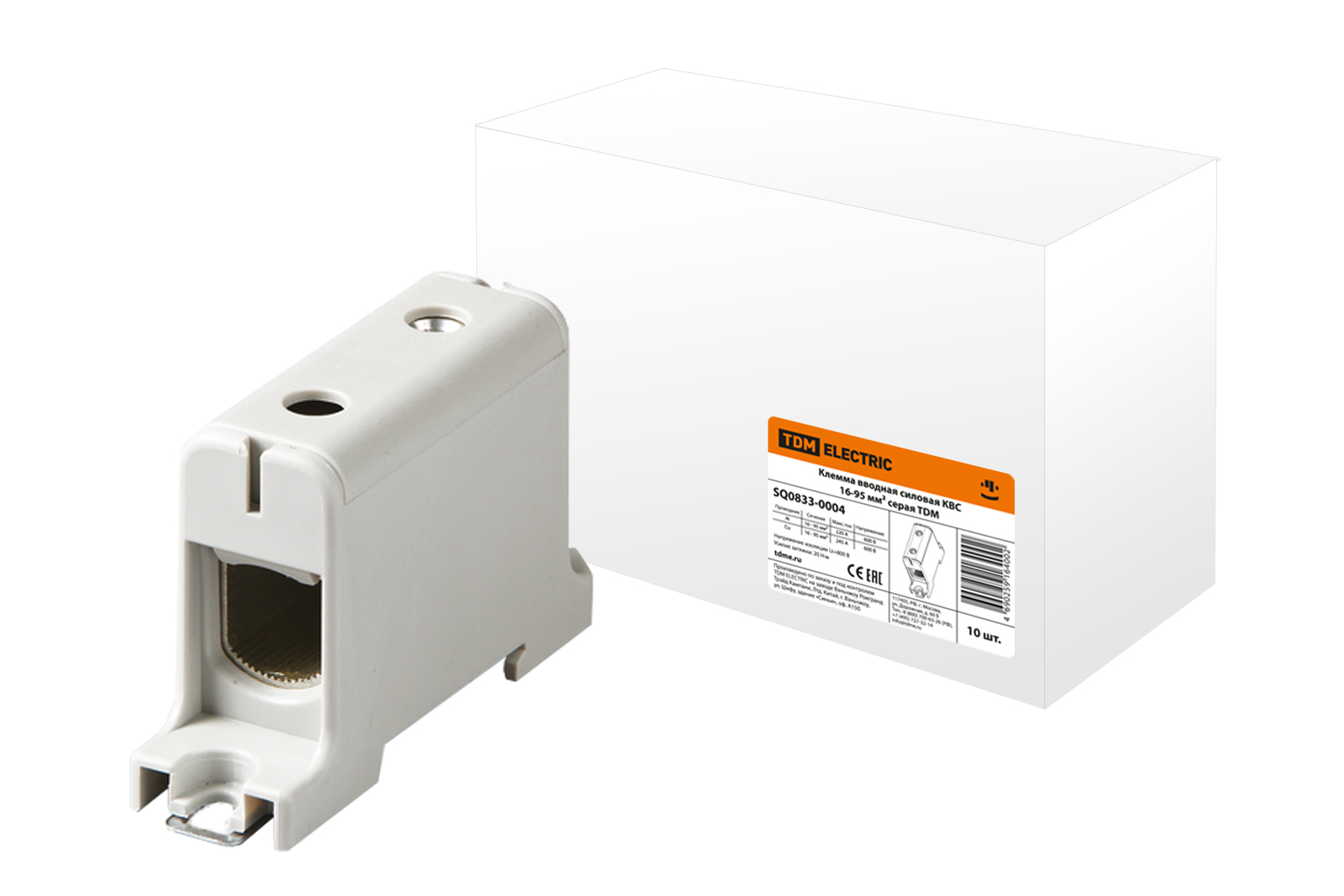

Клемма вводная силовая КВС 16-95 кв.мм. серая TDM | SQ0833-0004 | 180 | 15 | 25х55х18 |
 |

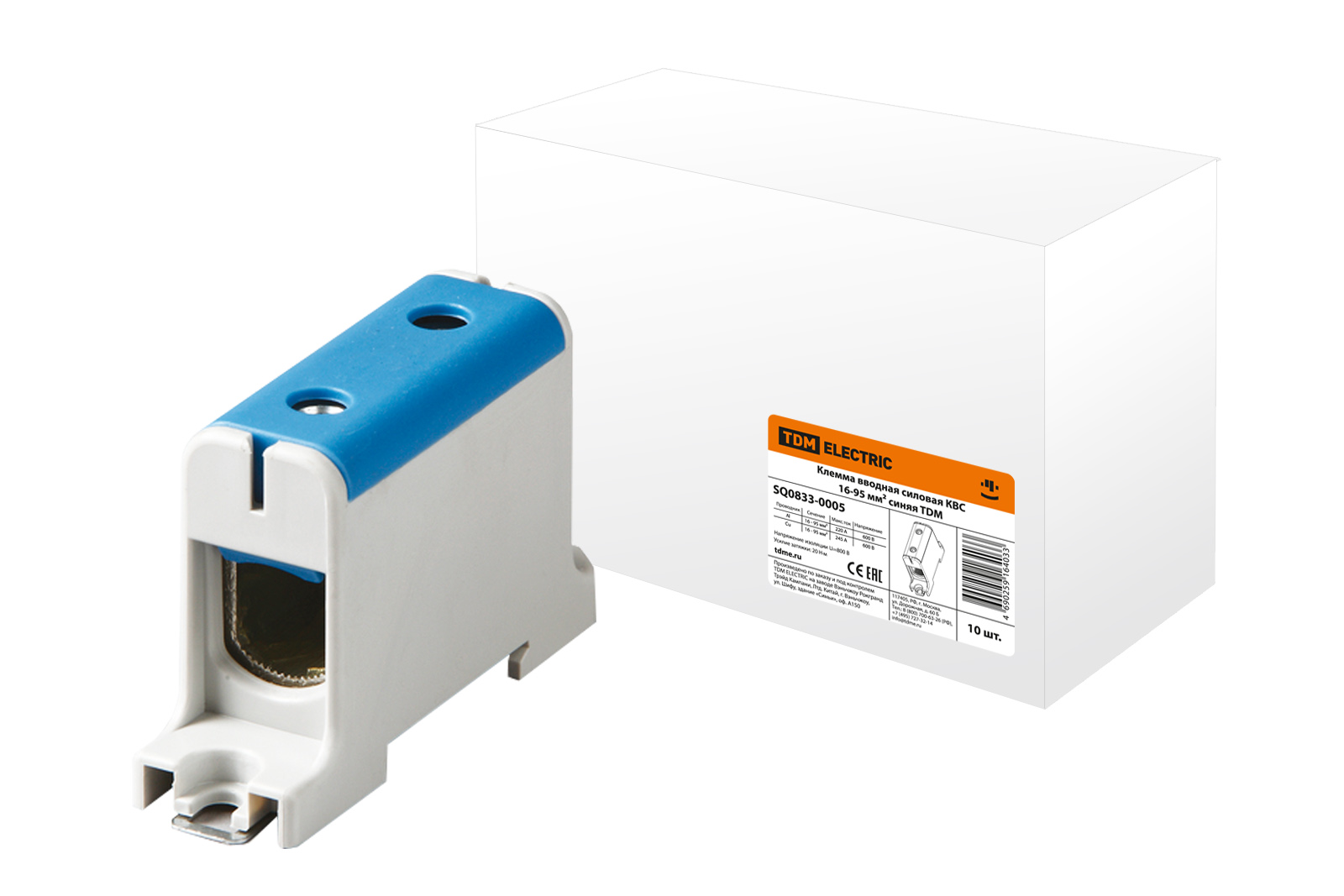

Клемма вводная силовая КВС 16-95 кв.мм. синяя TDM | SQ0833-0005 | 180 | 15 | 25х55х18 |
 |

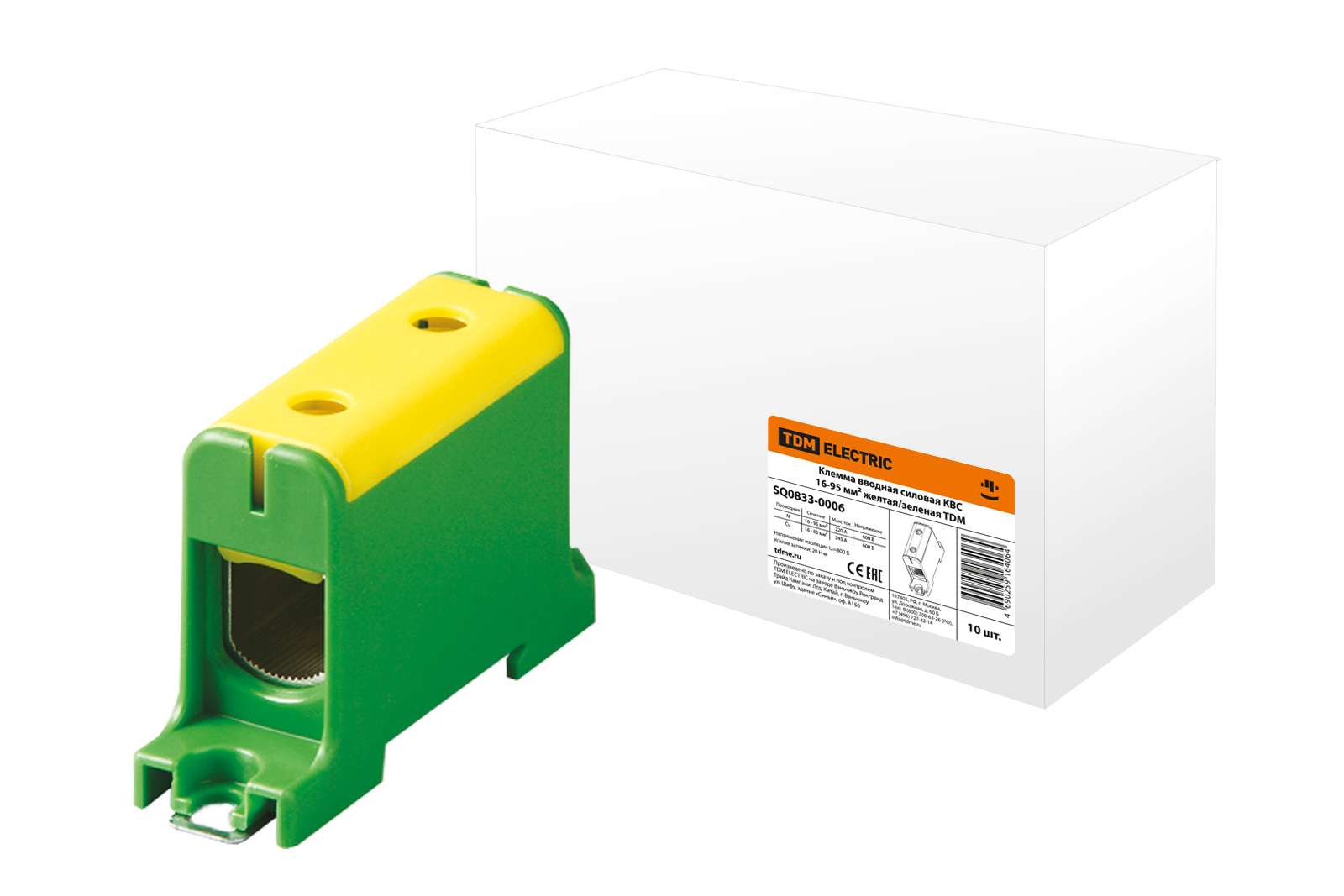

Клемма вводная силовая КВС 16-95 кв.мм. желтая/зеленая TDM | SQ0833-0006 | 180 | 15 | 25х55х18 |
 |

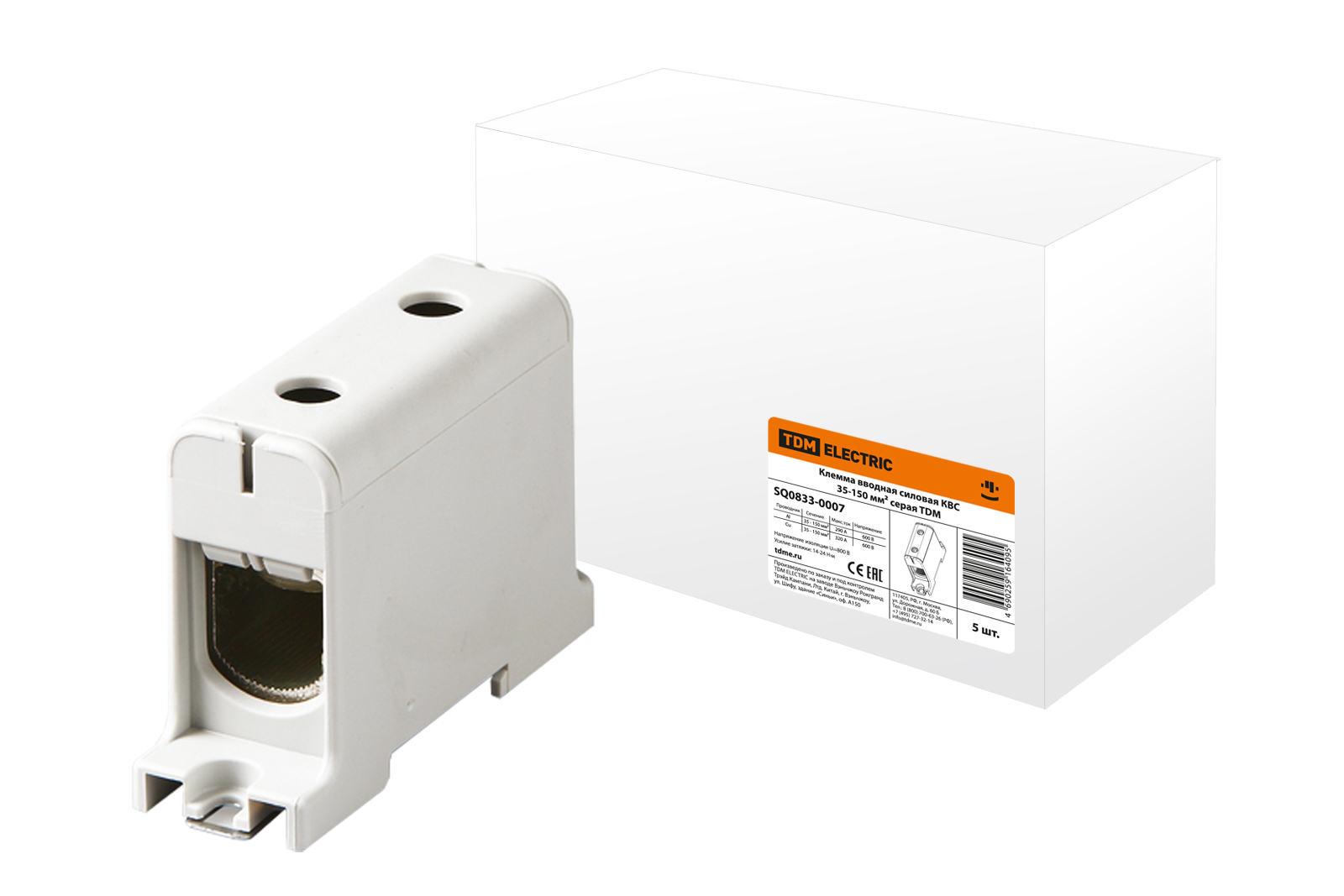

Клемма вводная силовая КВС 35-150 кв.мм. серая TDM | SQ0833-0007 | 90 | 12 | 32х31х20 |
 |

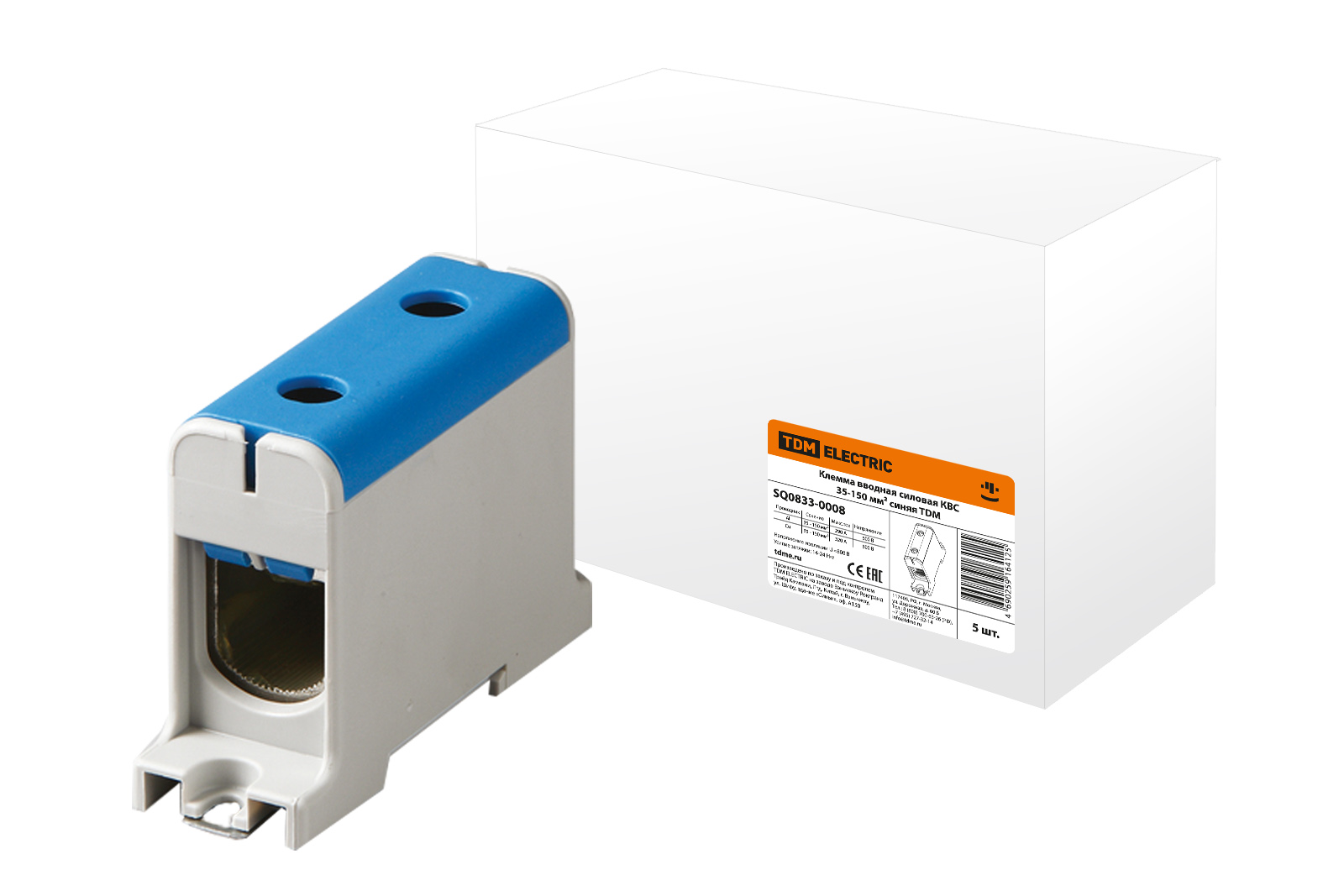

Клемма вводная силовая КВС 35-150 кв.мм. синяя TDM | SQ0833-0008 | 90 | 12 | 32х31х20 |
 |

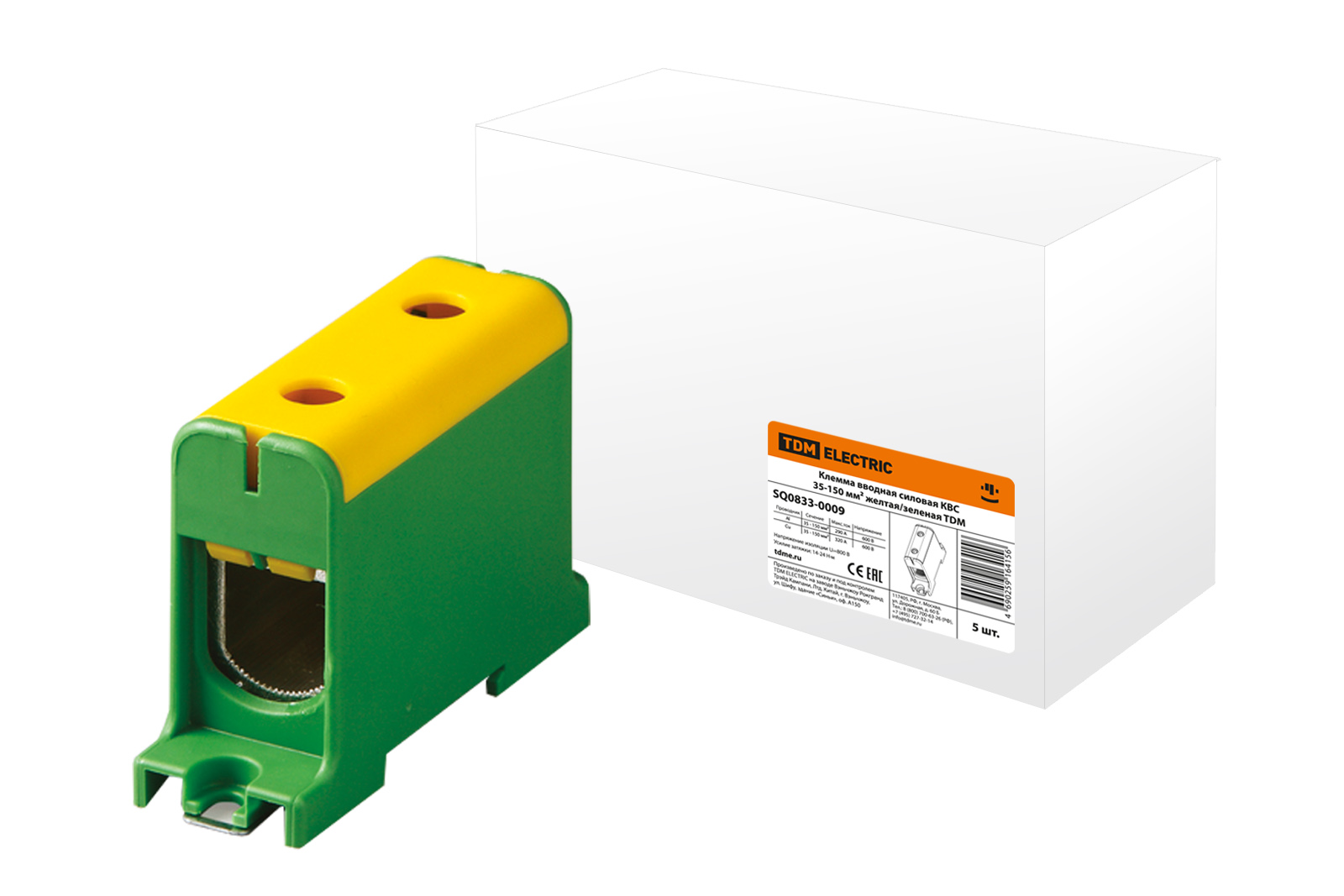

Клемма вводная силовая КВС 35-150 кв.мм. желтая/зеленая TDM | SQ0833-0009 | 90 | 12 | 32х31х20 |
 |

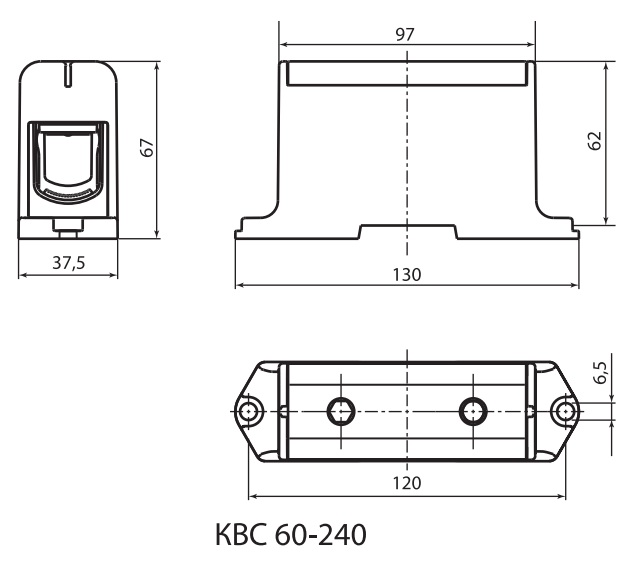

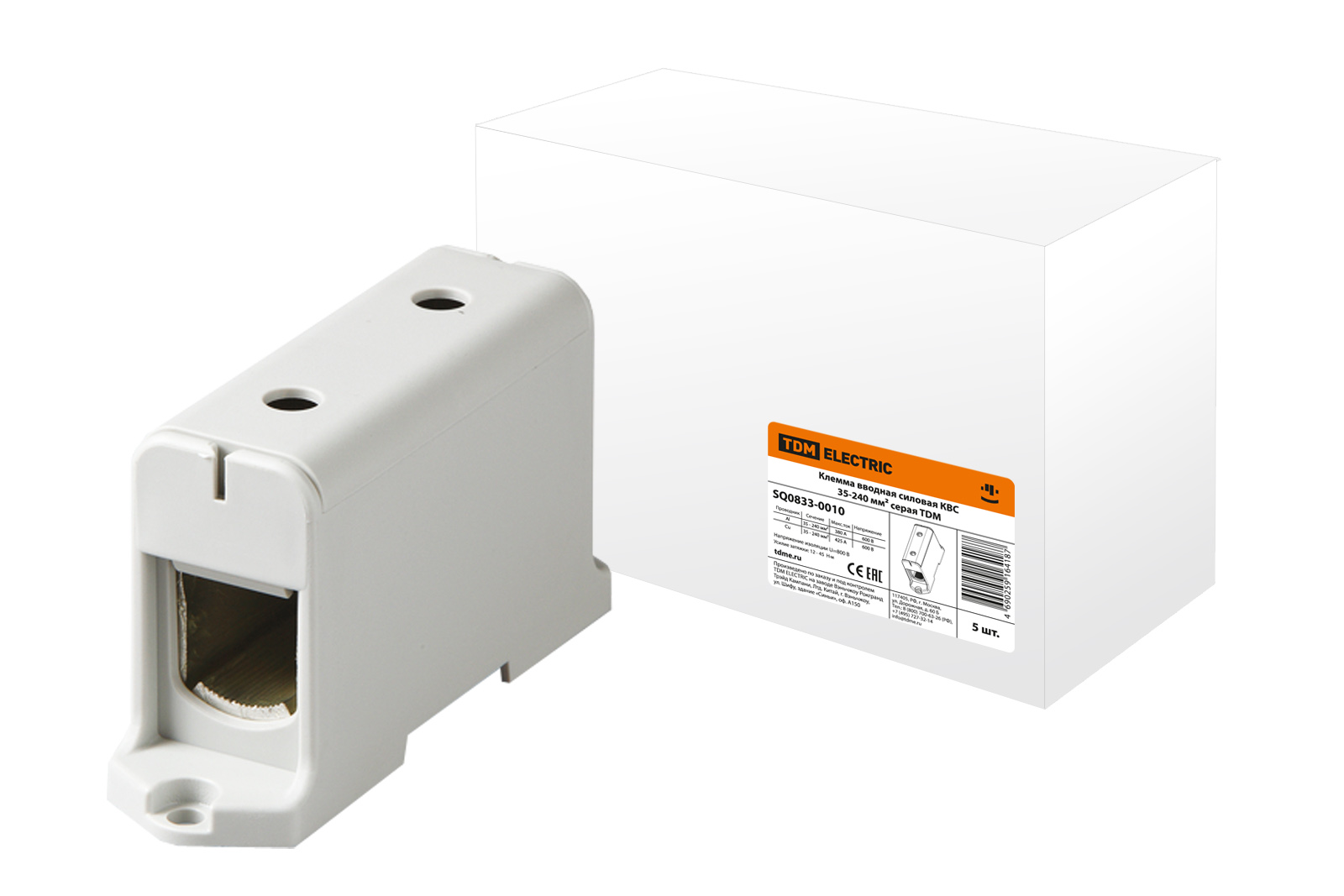

Клемма вводная силовая КВС 35-240 кв.мм. серая TDM | SQ0833-0010 | 60 | 15,5 | 40х28х23 |
 |

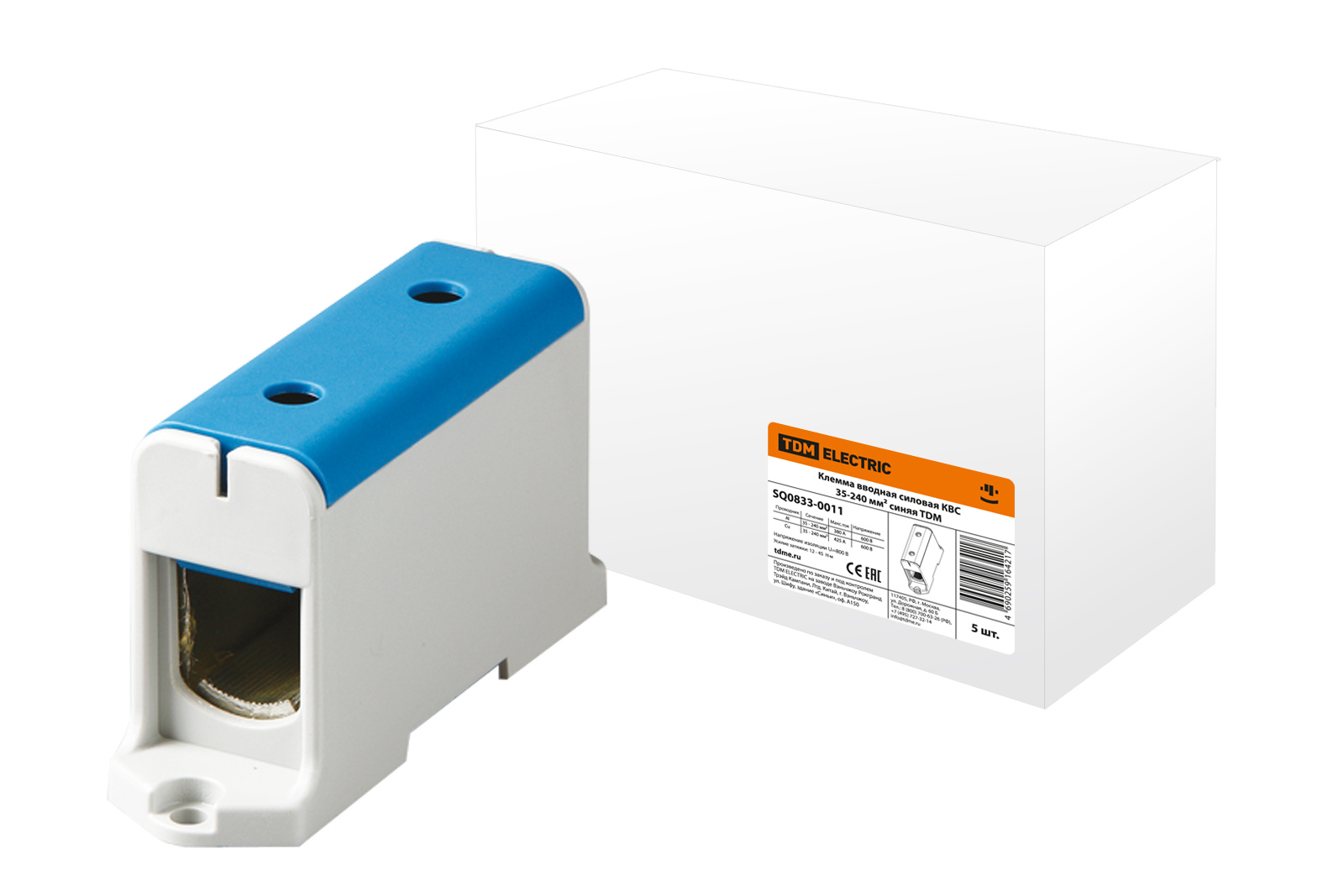

Клемма вводная силовая КВС 35-240 кв.мм. синяя TDM | SQ0833-0011 | 60 | 15,5 | 40х28х23 |
 |

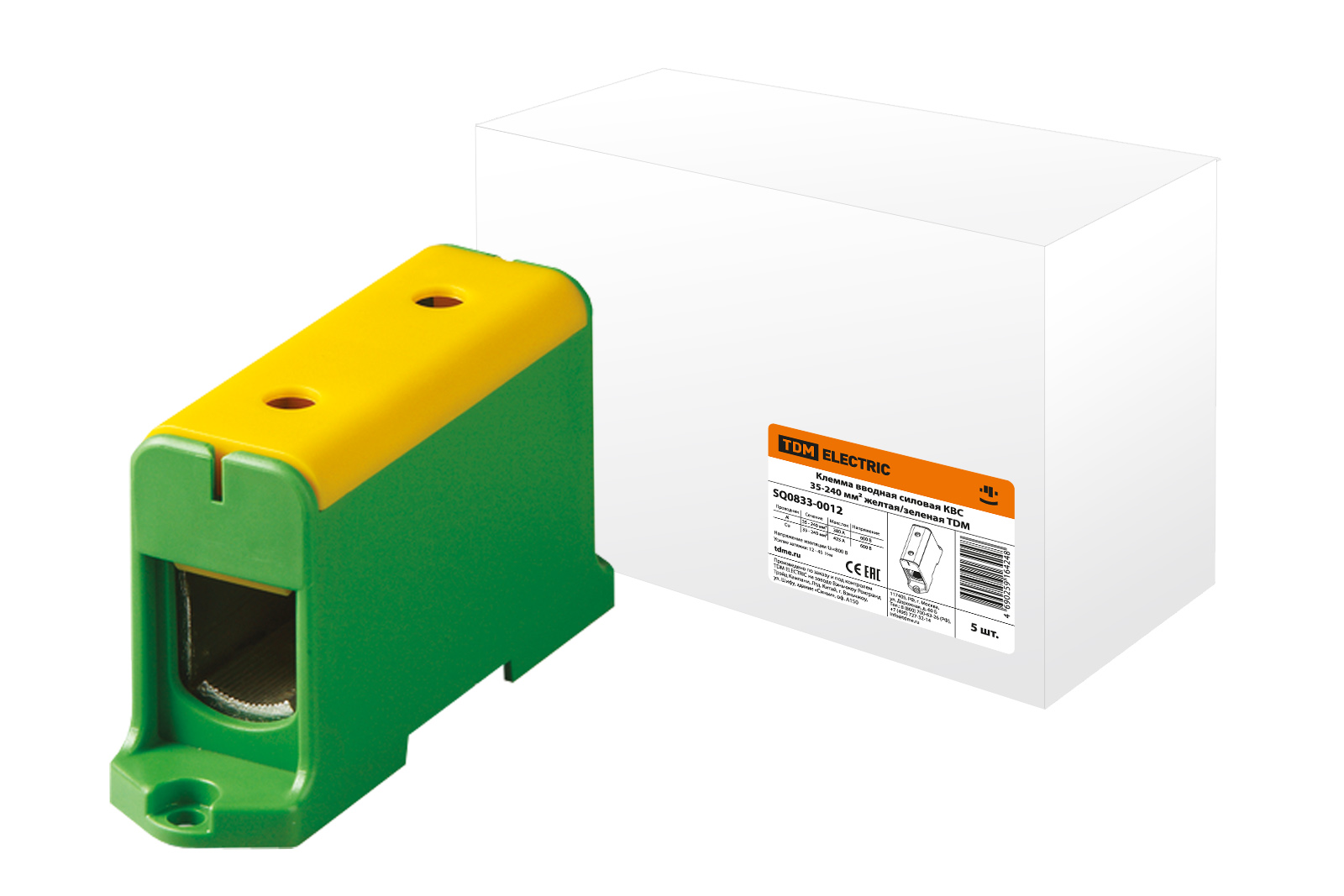

Клемма вводная силовая КВС 35-240 кв.мм. желтая/зеленая TDM | SQ0833-0012 | 60 | 15,5 | 40х28х23 |
 |

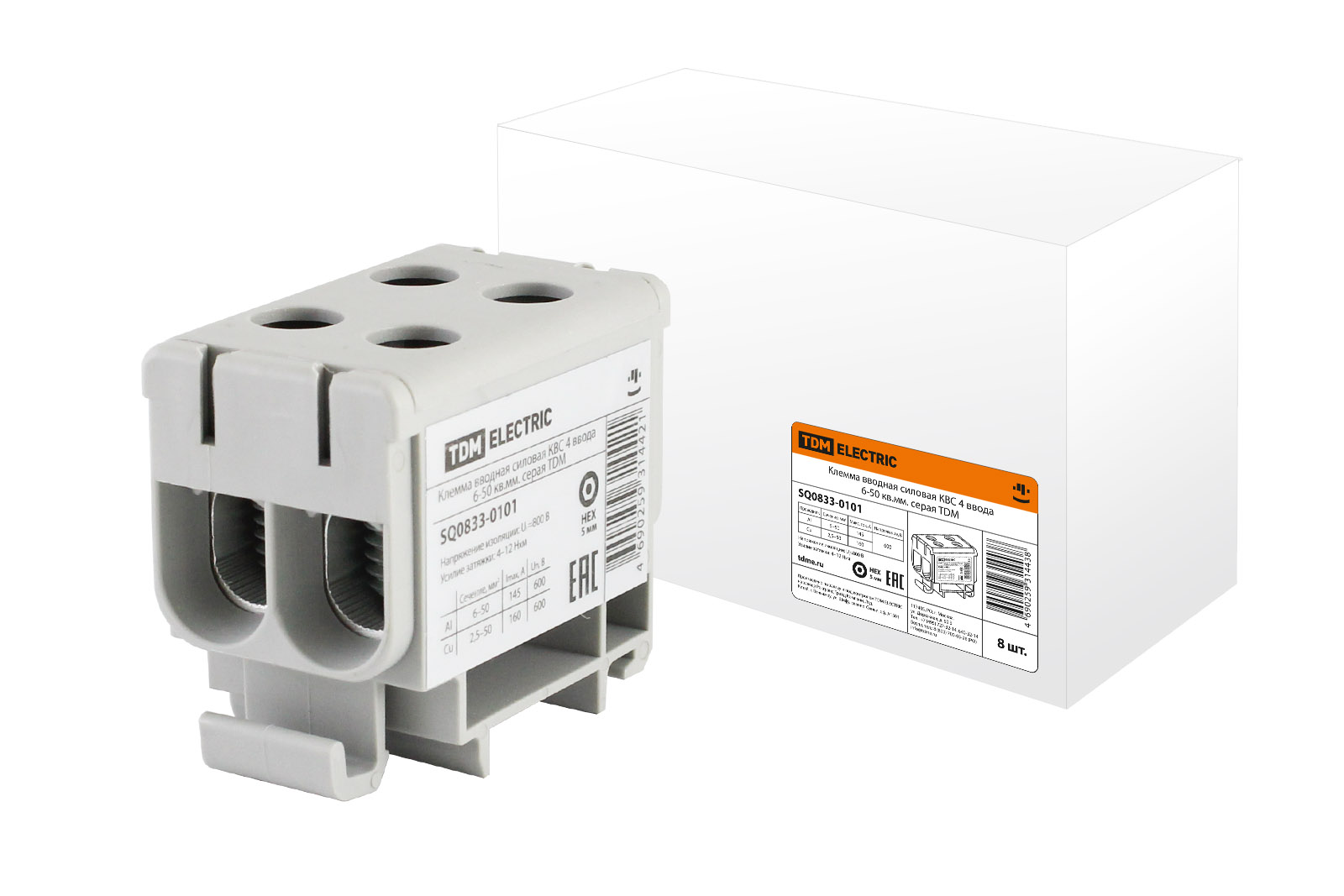

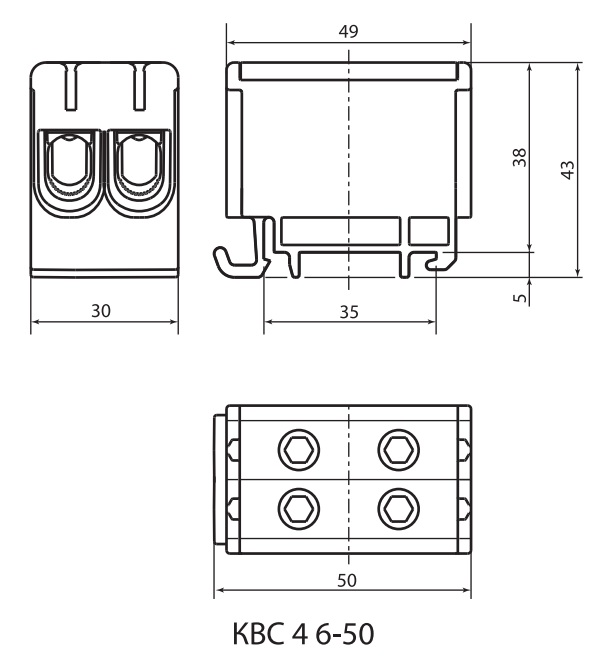

Клемма вводная силовая КВС 4 ввода 6-50 кв.мм. серая TDM | SQ0833-0101 | 160 | 10,5 | 23х27х33,5 |
 |

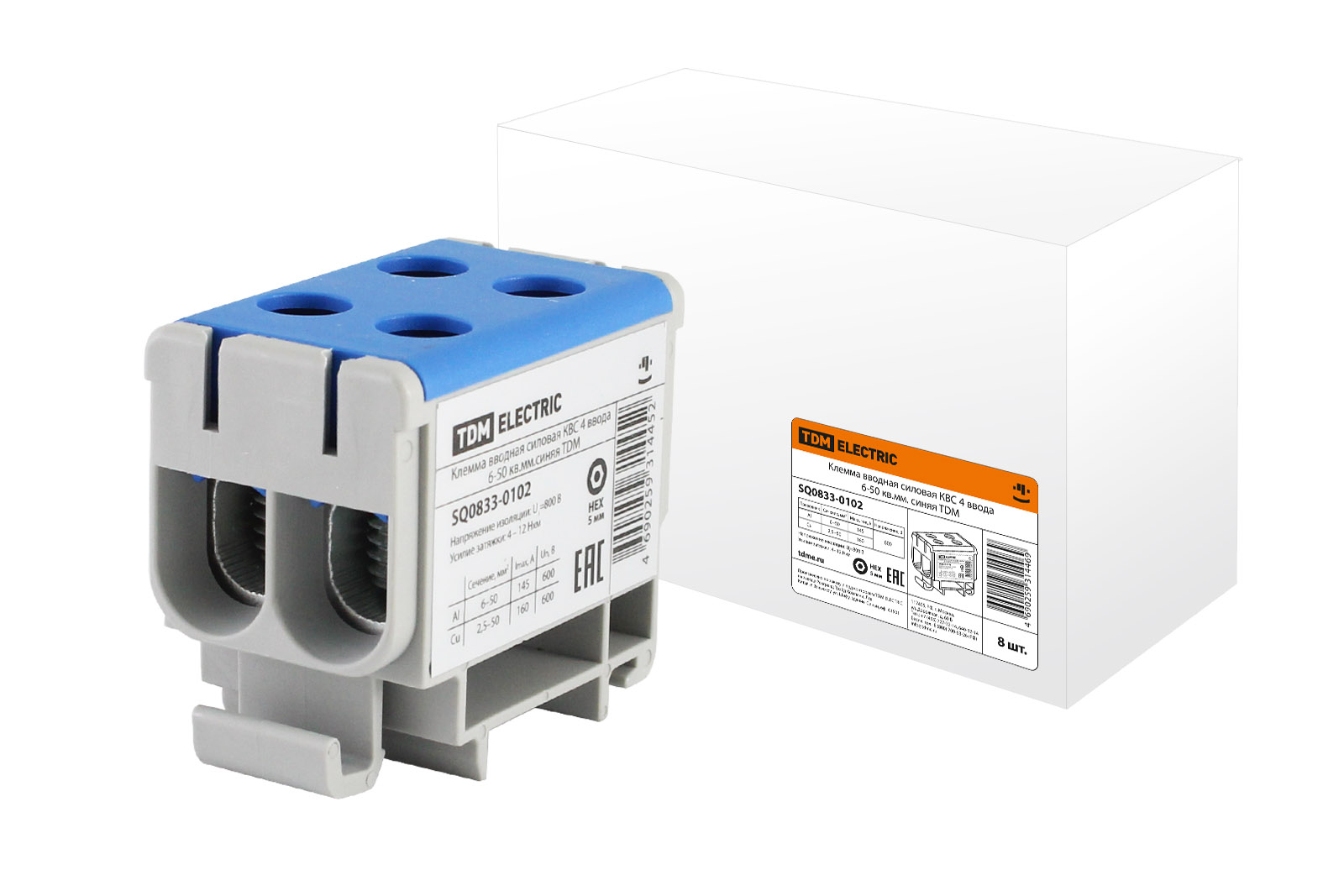

Клемма вводная силовая КВС 4 ввода 6-50 кв.мм.синяя TDM | SQ0833-0102 | 160 | 10,5 | 23х27х33,5 |
 |

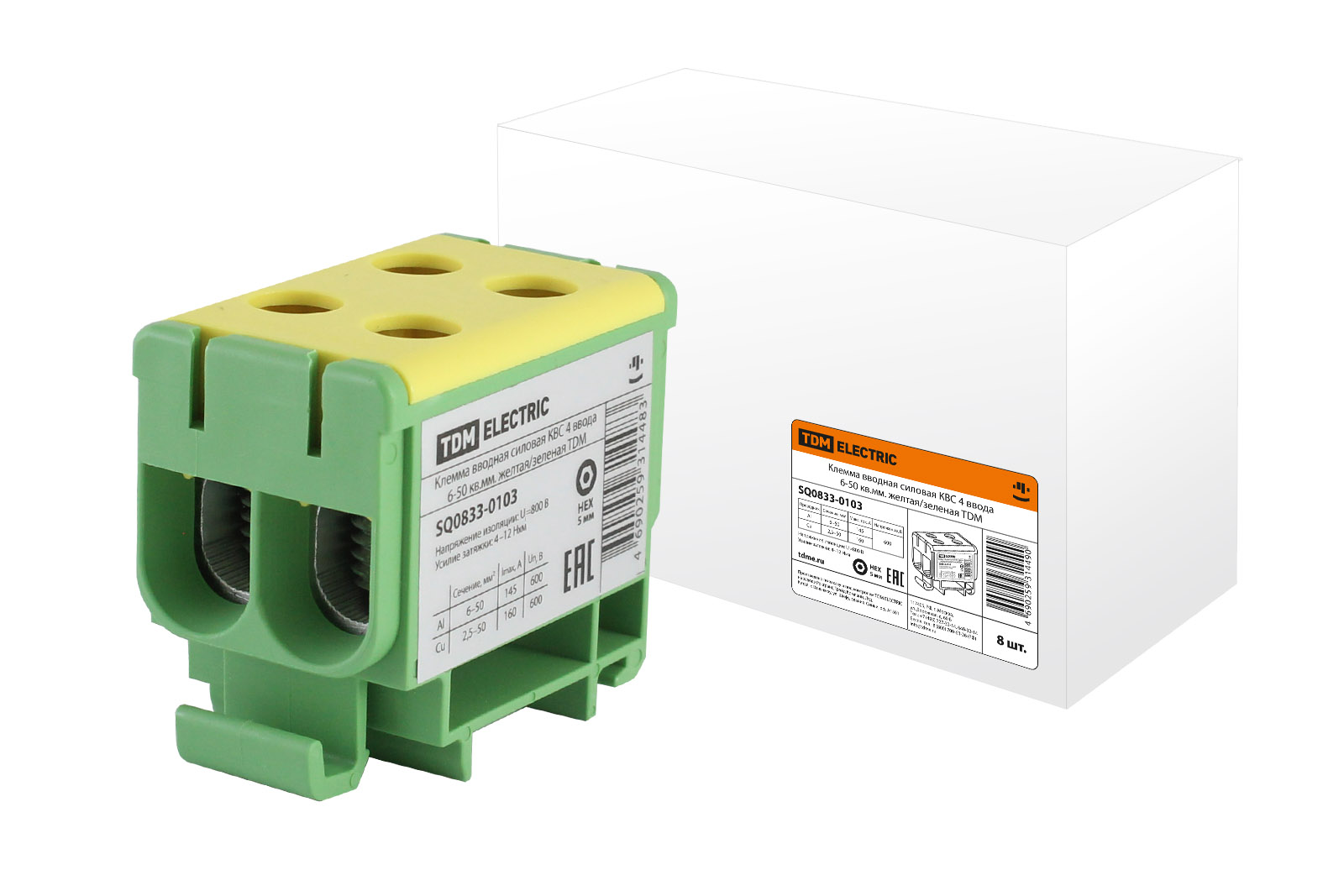

Клемма вводная силовая КВС 4 ввода 6-50 кв.мм. желтая/зеленая TDM | SQ0833-0103 | 160 | 10,5 | 23х27х33,5 |
 |

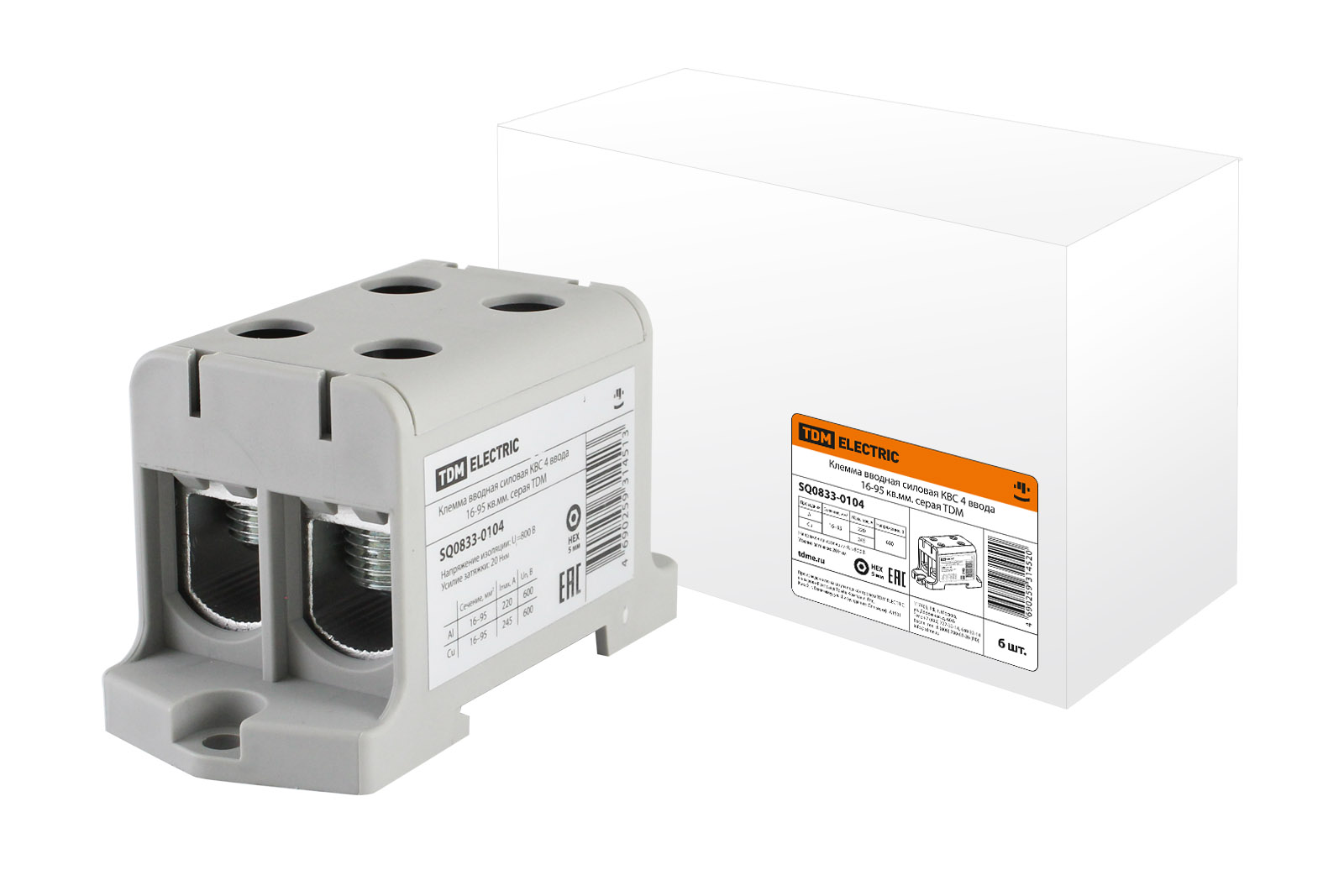

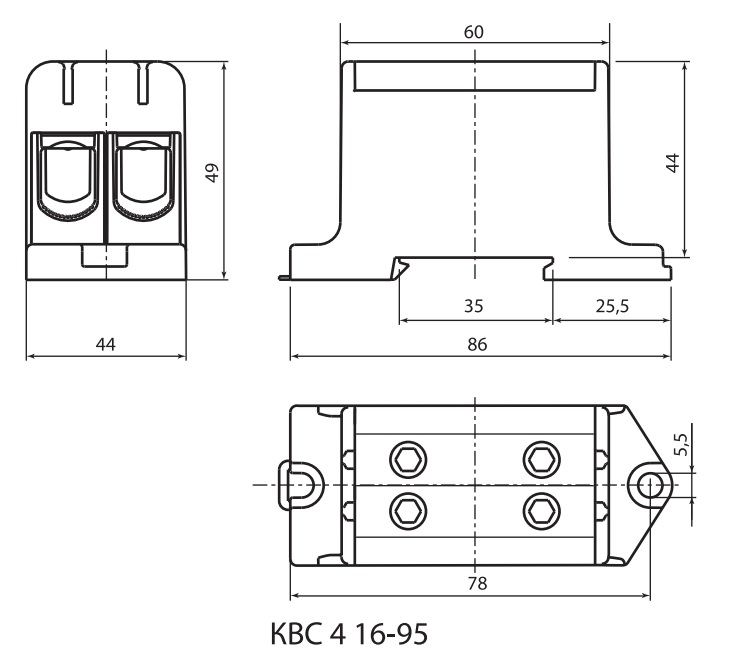

Клемма вводная силовая КВС 4 ввода 16-95 кв.мм. серая TDM | SQ0833-0104 | 72 | 13 | 30х20х48,5 |
 |

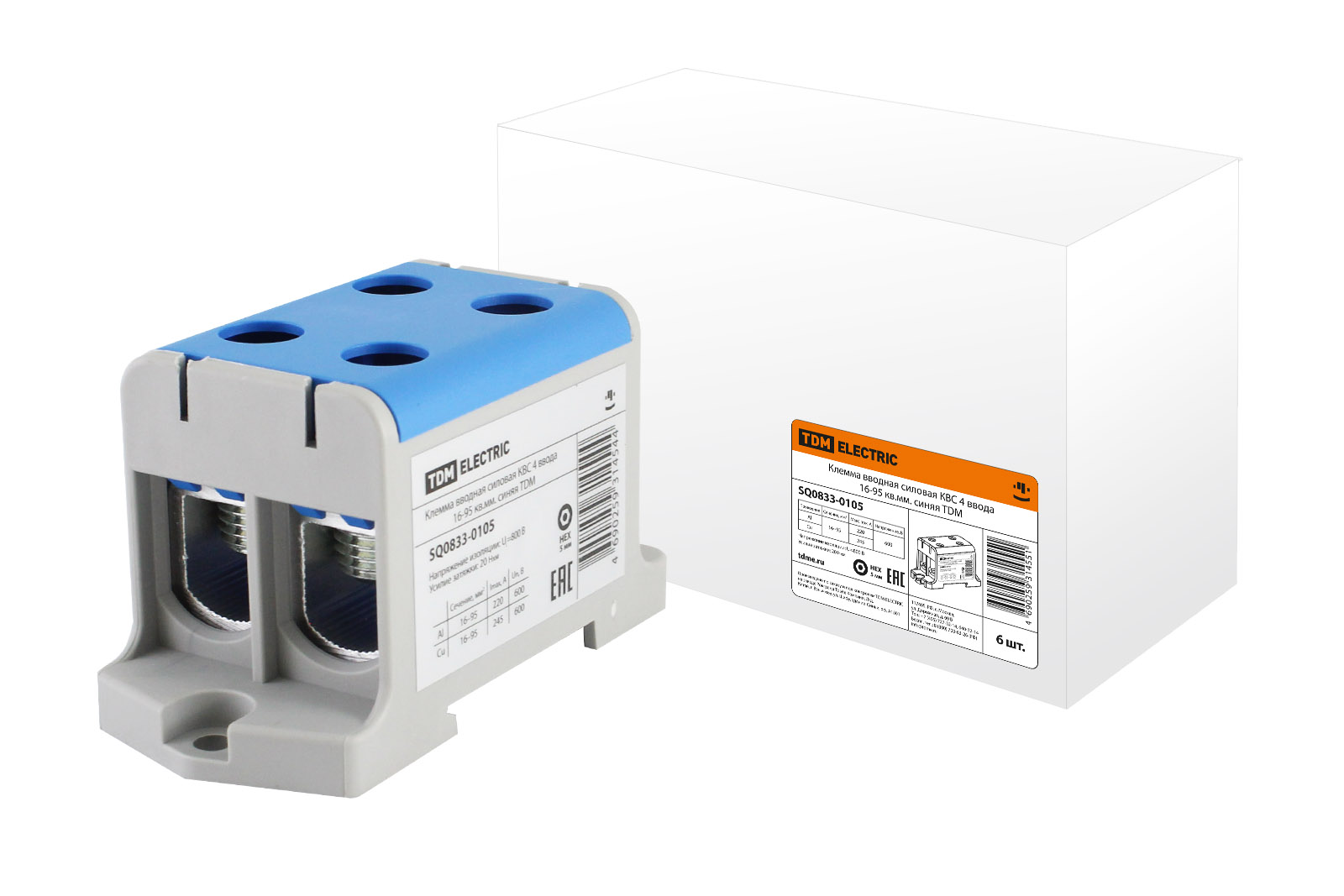

Клемма вводная силовая КВС 4 ввода 16-95 кв.мм. синяя TDM | SQ0833-0105 | 72 | 13 | 30х20х48,5 |
 |

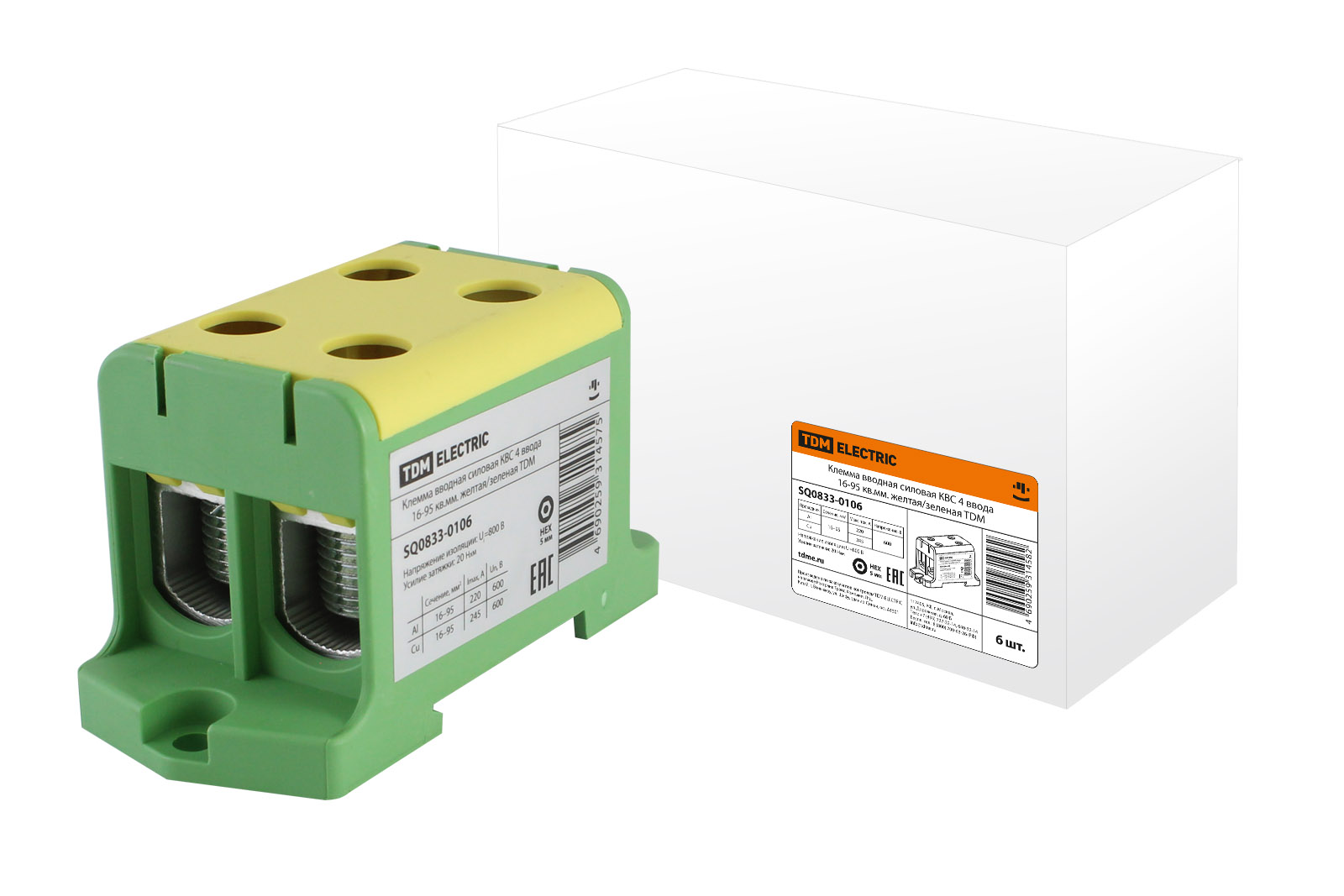

Клемма вводная силовая КВС 4 ввода 16-95 кв.мм. желтая/зеленаяTDM | SQ0833-0106 | 72 | 13 | 30х20х48,5 |
Назначение
- В качестве вводных и распределительных клемм при сборке электрощитов.
- В качестве переходного элемента при соединении алюминиевых и медных кабелей.
- В качестве дополнительных элементов для подключения и установки промышленного оборудования.
Применение
- Шкафы и щиты, различные сборки.
- Промышленные предприятия.
- Сфера ЖКХ.
Материалы
- Материал корпуса – высококачественный полиамид PA 6.6;
- Соединительная часть – алюминий, покрытый оловом.
Конструкция
- Крышка
- Клемма
- Корпус
Преимущества
- Возможность монтажа на DIN-рейку 35 мм или на монтажную панель.
- Надежное крепление проводника с помощью одного винта.
- Перегородка посередине клеммы исключает «проваливание» проводника внутрь клеммы.
- Компактные размеры клемм при больших сечениях проводника.
| Наименование параметра | Значение | |||||
|---|---|---|---|---|---|---|
| Модель | КВС 6-50 | КВС 16-95 | КВС 35-150 | КВС 35-240 | КВС 4 6-50 | КВС 4 16-95 |
| Сечение проводника (CU – медный проводник, AL – алюминиевый проводник), мм2 | CU: 2,5–50 AL: 6–50 | CU/AL: 16–95 | CU/AL: 35–150 | CU/AL: 35–240 | CU: 2,5–50 AL: 6–50 | CU/AL: 16–95 |
| Номинальное рабочее напряжение переменного тока U, не более, В | 660 | |||||
| Номинальная частота, Гц | 50 | |||||
| Номинальный рабочий ток ln (CU – медный проводник, AL – алюминиевый проводник), А | CU: 160 AL: 145 | CU: 245 AL: 220 | CU: 320 AL: 290 | CU: 425 AL: 380 | CU: 160 AL: 145 | CU: 245 AL: 220 |
| Материал зажима/корпуса | луженый алюминий / полиамид PA6.6. | |||||
| Степень защиты по ГОСТ 14254 | IP20 | |||||
| Климатическое исполнение и категория размещения по ГОСТ 15150 | УХЛЗ | |||||
| Способ монтажа | DIN-рейка | DIN-рейка или монтажная поверхность | DIN-рейка или монтажная поверхность | монтажная поверхность | DIN-рейка | DIN-рейка или монтажная поверхность |
| Усилие затяжки, Н*m | 16 | 46 | 98 | 138 | 16 | 46 |
| Описание | Артикул | Групповая упаковка | Транспортная упаковка | |||||
|---|---|---|---|---|---|---|---|---|
| Количество, шт. | Вес, кг | Количество, шт. | Вес, кг | Габаритные размеры, мм | ||||
| Длина | Ширина | Высота | ||||||
| Клемма вводная силовая 6-50 кв.мм. серая TDM | SQ0833-0001 | 20 | 0,67 | 480 | 16 | 380 | 370 | 210 |
| Клемма вводная силовая 6-50 кв.мм. синяя TDM | SQ0833-0002 | 20 | 0,67 | 480 | 16 | 380 | 370 | 210 |
| Клемма вводная силовая 6-50 кв.мм. желтая/зеленая TDM | SQ0833-0003 | 20 | 0,67 | 480 | 16 | 380 | 370 | 210 |
| Клемма вводная силовая 16-95 кв.мм. серая TDM | SQ0833-0004 | 10 | 0,83 | 180 | 15 | 550 | 250 | 180 |
| Клемма вводная силовая 16-95 кв.мм. синяя TDM | SQ0833-0005 | 10 | 0,83 | 180 | 15 | 550 | 250 | 180 |
| Клемма вводная силовая 16-95 кв.мм. желтая/зеленая TDM | SQ0833-0006 | 10 | 0,83 | 180 | 15 | 550 | 250 | 180 |
| Клемма вводная силовая 35-150 кв.мм. серая TDM | SQ0833-0007 | 5 | 0,67 | 90 | 12 | 320 | 310 | 200 |
| Клемма вводная силовая 35-150 кв.мм. синяя TDM | SQ0833-0008 | 5 | 0,67 | 90 | 12 | 320 | 310 | 200 |
| Клемма вводная силовая 35-150 кв.мм. желтая/зеленая TDM | SQ0833-0009 | 5 | 0,67 | 90 | 12 | 320 | 310 | 200 |
| Клемма вводная силовая 35-240 кв.мм. серая TDM | SQ0833-0010 | 5 | 1,38 | 60 | 16,5 | 400 | 280 | 230 |
| Клемма вводная силовая 35-240 кв.мм. синяя TDM | SQ0833-0011 | 5 | 1,38 | 60 | 16,5 | 400 | 280 | 230 |
| Клемма вводная силовая 35-240 кв.мм. желтая/зеленая TDM | SQ0833-0012 | 5 | 1,38 | 60 | 16,5 | 400 | 280 | 230 |
-
