Коробки монтажные установочные скрытой установки для полых стен
Назначение
- Предназначены для установки в полые стены и перегородки.
- Служат для организации коммутации телефонных, телевизионных, силовых проводов и кабелей.
- Позволяют осуществлять монтаж электрических выключателей, розеток, диммеров и других электроустановочных изделий.
Применение
- Жилые помещения (квартиры, дома, дачи).
- Объекты коммерческой недвижимости (офисы, торговые центры, общественные помещения).
- Инфраструктурные объекты (больницы, детские сады, школы).
Материалы
- Полистирол/полипропилен.
Преимущества
- Коробки являются хорошим диэлектриком, изготовлены из полистирола/ полипропилена и имеют прочный пластиковый корпус.
- Широкий ассортимент позволяет выбрать коробку нужногодиаметра, глубины и цвета.
- Коробки с артикулами SQ1402-1917, SQ1402-1919, SQ1402-0910 упакованы в термоусадочную пленку и имеют индивидуальный стикер, на который нанесена вся необходимая информация об изделии и штрихкод EAN-13
|
|
Выламываемые отверстия под трубу, гофротрубу, кабель обеспечивают возможность подводки нужных проводов. |
|
|
Для удобства монтажа коробки укомплектованы лапками; SQ1403-0022, SQ1403-8022 – имеют пластиковые лапки, SQ1403-0009, SQ1403-0026,SQ1403-0010, SQ1403-0028 – имеют металлические лапки |
|
|
Для установки многопостовых электроустановочных изделий коробки стыкуются между собой при помощи соединительного канала, выдерживая при этом межцентровое расстояние 71 мм. |
| Наименование параметра | Значение |
|---|---|
| Диапозон рабочих температур, С° | от -25 до +40 |
| Темппература монтажа, С° | от -5 до +60 |
| Степень защиты по ГОСТ 14254-96 | IP20 |
| Материал корпуса | полистирол/полипропилен |
| Цвет | черный, синий, оранжевый |
| Артикул | Транспортная упаковка | ||||
|---|---|---|---|---|---|
| Количество, шт | Вес, кг | Габаритные размеры, мм | |||
| Длина | Ширина | Высота | |||
| SQ1403-0001 | 200 | 3,1 | 490 | 410 | 300 |
| SQ1403-0009 | 160 | 4,32 | 560 | 360 | 260 |
| SQ1403-0010 | 96 | 4,1 | 560 | 360 | 260 |
| SQ1403-0022 | 100 | 2,35 | 380 | 304 | 285 |
| SQ1403-0026 | 160 | 7 | 560 | 360 | 260 |
| SQ1403-0028 | 96 | 5,2 | 560 | 360 | 260 |
| SQ1403-8022 | 100 | 2,35 | 380 | 304 | 285 |
| SQ1403-0901 | 200 | 4,16 | 435 | 365 | 331 |
| SQ1403-0909 | 160 | 4,32 | 560 | 360 | 260 |

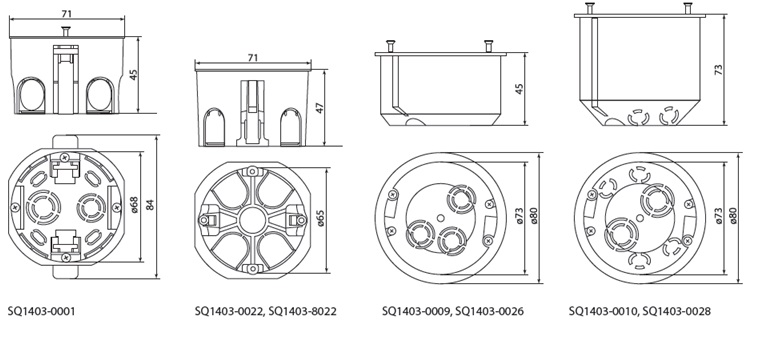

| Изображение | Наименование | Артикул | Инд.штрихкод | Размеры, мм | Особенности конструкции |
|---|---|---|---|---|---|
 |
Установочная коробка СП D68х45мм, саморезы, пл. лапки, синяя, IP20, инд. штрихкод, TDM | SQ1403-0901 | EAN-13 | D68х45 | с винтами (саморезами), возможно соединение в ряд стыковочными каналами SQ1402-0130 |

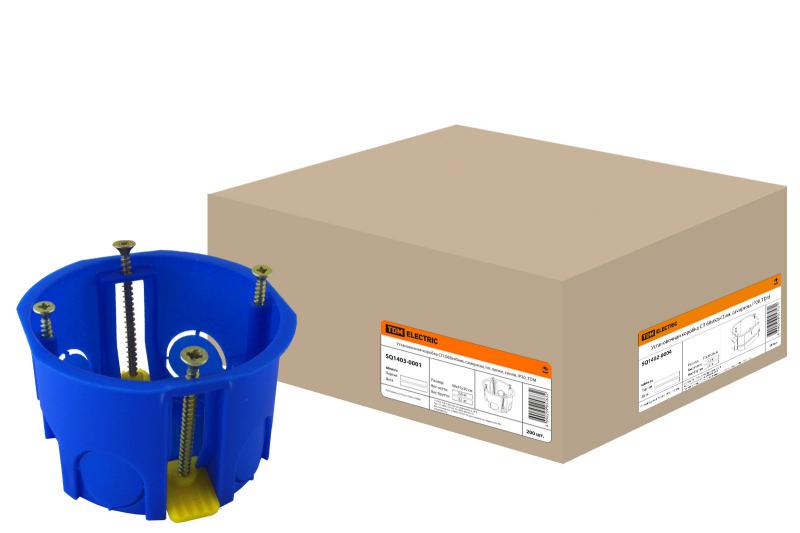

| Установочная коробка СП D68х45мм, саморезы, пл. лапки, синяя, IP20, TDM | SQ1403-0001 | нет | |||
 |
Установочная коробка СП D73х45мм, саморезы, метал. лапки, IP20, инд. штрихкод, TDM | SQ1403-0909 | EAN-13 | D73х45 | с винтами (саморезами) |

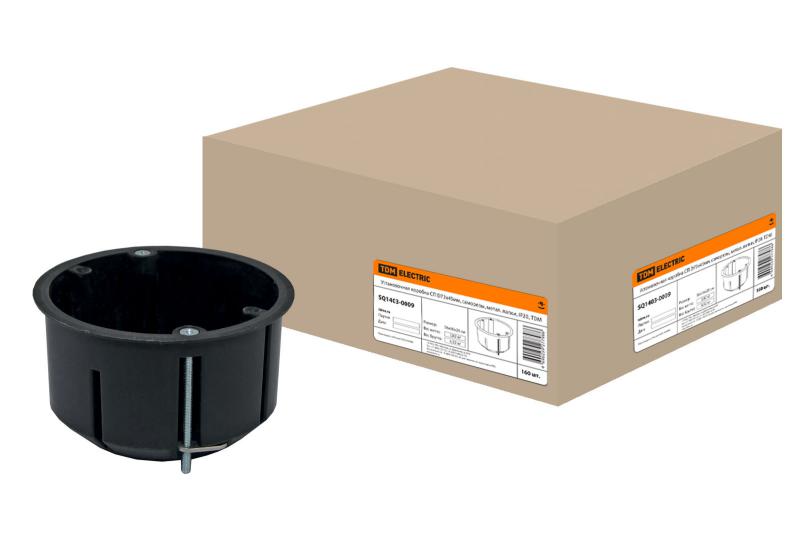

| Установочная коробка СП D73х45мм, саморезы, метал. лапки, IP20, TDM | SQ1403-0009 | нет | |||
 |
Установочная коробка СП D73х73мм, углубленная, саморезы, метал. лапки, IP20, инд. штрихкод, TDM | SQ1403-0910 | EAN-13 | D73х73 | |

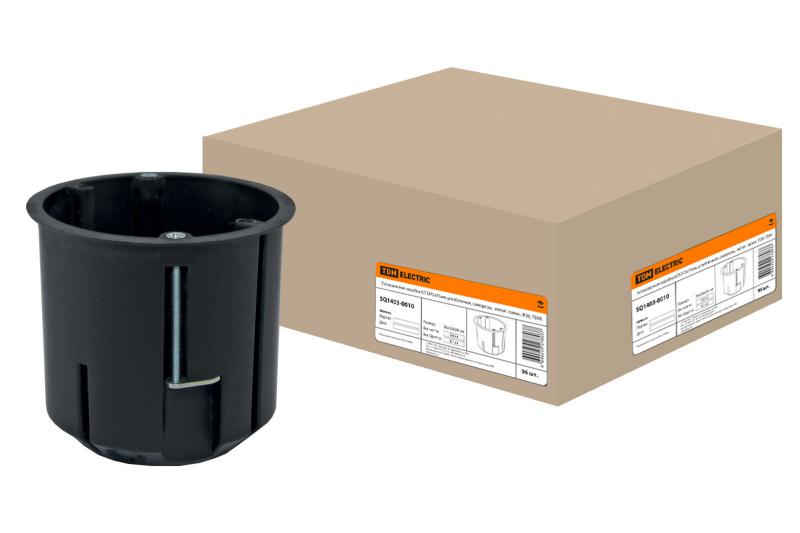

| Установочная коробка СП D73х73мм, углубленная, саморезы, метал. лапки, IP20, TDM | SQ1403-0010 | ||||
 |

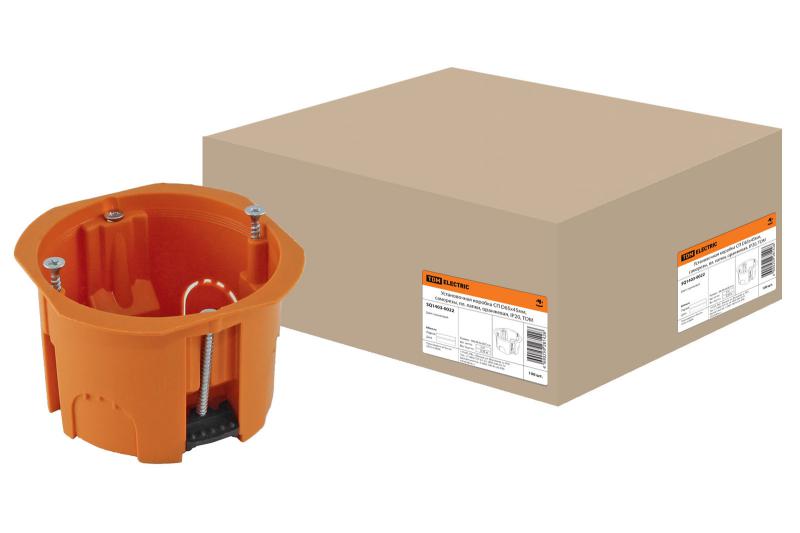

Установочная коробка СП D65х45мм, саморезы, пл. лапки, оранжевая, IP20, TDM | SQ1403-0022 | нет | D65х45 | с винтами (саморезами), возможно соединение в ряд стыковочными каналами SQ1402-0102 |
 |

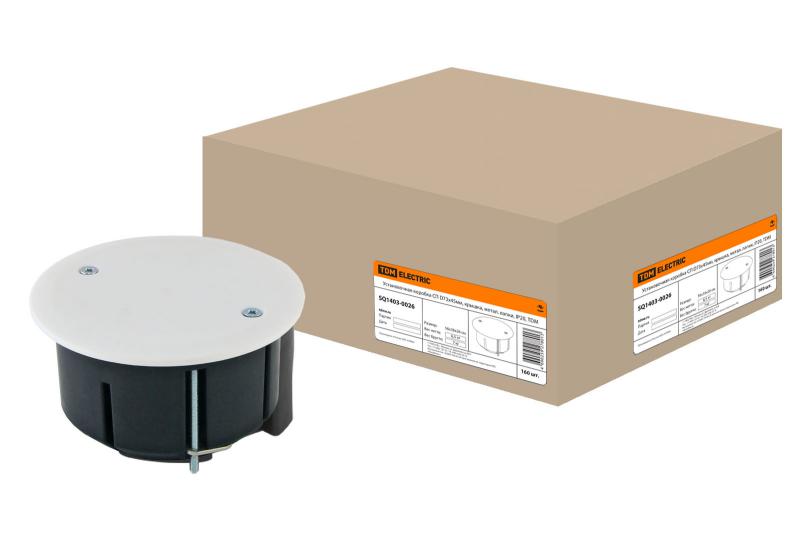

Установочная коробка СП D73х45мм, крышка, метал. лапки, IP20, TDM | SQ1403-0026 | D73х45 | с винтами (саморезами) | |
 |

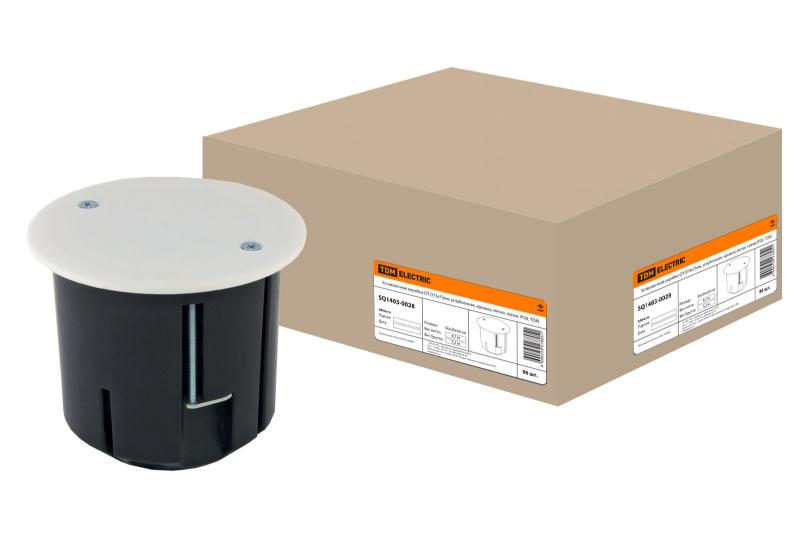

Установочная коробка СП D73х73мм, углубленная, крышка, метал. лапки, IP20, TDM | SQ1403-0028 | D73х73 | с винтами (саморезами) | |
 |

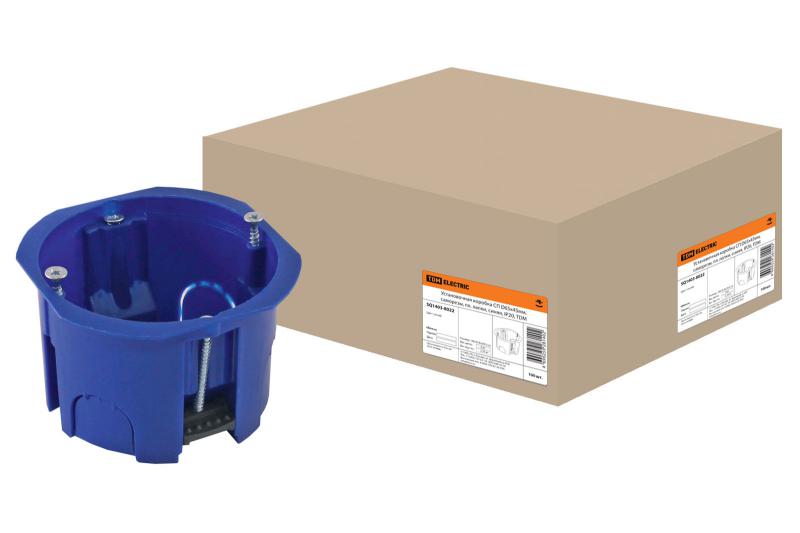

Установочная коробка СП D65х45мм, саморезы, пл. лапки, синяя, IP20, TDM | SQ1403-8022 | D65х45 | с винтами (саморезами), возможно соединение в ряд стыковочными каналами SQ1402-0102 |
