Корпуса серии ЩО-70

TDM-SQ0905-0140

Назначение

Предназначен для дальнейшей сборки распределительных щитов напряжением 0,4 кВ, током до 2500А.

Применение

  • В производственных помещениях;
  • В объектах промышленности.

Материалы

  • Корпус — сертифицированная российская сталь (ГОСТ);
  • Покрытие корпуса — текстурированный полиэстеровый порошок.

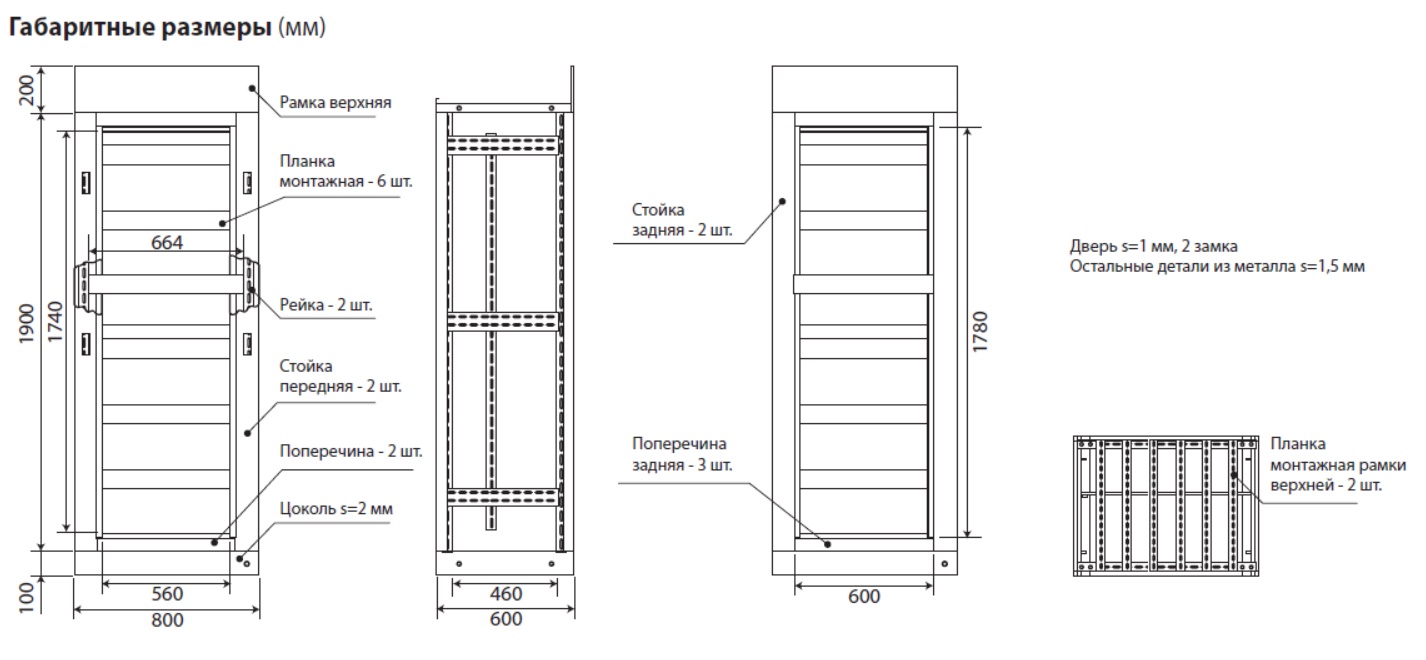

Конструкция

  • Сборно-разборный конструктив;
  • Монтажные панели в комплекте:
    • H=80мм — 6шт.
  • Планка монтажная рамки верхней (в комплекте) – 6 шт.

Преимущества

  • Удобство хранения и транспортировки (корпус поставляется в разобранном виде в деревянной обрешетке);
  • Удобство монтажа и быстрота сборки;
  • Наличие вырезов для установки рукояток рубильников;
  • Панель для измерительных приборов.

Условные обозначения

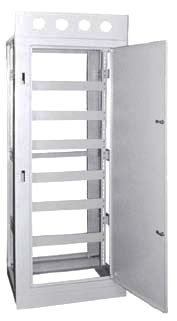

Корпус ЩО-70

  • Щ — щит;
  • О — одностороннего обслуживания;
  • 70 — номер типовой электрической схемы.



Наименование параметра Значение
Вид установки Напольный
Степень защиты IP20
Толщина металла 1,5 – 2 мм
Цвет корпуса RAL 7035
Номинальный ток 2500 А
Климатическое исполнение УХЛ4



Фото Наименование Артикул Масса изделия, кг Габариты (ВхШхГ, мм) Тип корпуса
Корпус ЩО-70 SQ0905-0140 60 2000х800х600 Сборно-разборный
SQ0905-0141 41 2200х600х600 Сборно-разборный
SQ0905-0142 61 2200х800х600 Сборно-разборный

  Боковая панель для ЩО-70 2000х600 SQ0905-0189 5,0 50х2000х600
  Боковая панель для ЩО-70 2200х600 SQ0905-0159 6,0 150х2200х500
