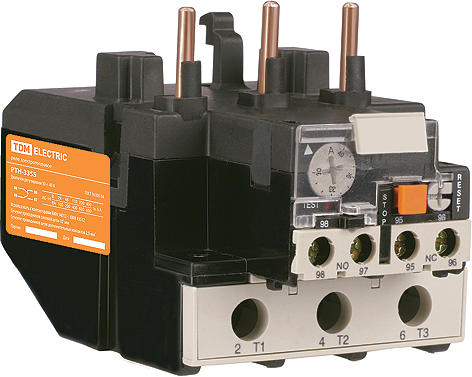

Реле электротепловое серии РТН
Назначение • Для защиты электродвигателей от перегрузки, асимметрии и обрыва фаз, заклинивания ротора. Пломбирование прозрачной крышки, защищающей диск регулировки уставки, исключает несанкционированный доступ к регулировкам рабочих значений тока уставки. Процесс повторного включения может происходить в двух режимах: ручном и автоматическом. • О текущем состоянии размыкающих и замыкающих контактов информирует индикатор на передней панели.
Конструкция
• Наличие кнопки «Тест» позволяет проверить работоспособность реле до его подключения в силовую цепь.
• Возможность принудительной остановки контактора.
| Фото | Наименование | Артикул | Диапазон уставок реле, А | Номинальное напряжение катушек управления, В | Количество и вид контактов |
|---|---|---|---|---|---|
 |
|||||
| РТН-1304 0,4-0,63А TDM | SQ0712-0001 | 0,4 – 0,63 | 660 | 1з+1р | |
| РТН-1305 0,63-1,0А TDM | SQ0712-0002 | 0,63 – 1,0 | 660 | 1з+1р | |
| РТН-1306 1,0-1,6А TDM | SQ0712-0003 | 1,0 – 1,6 | 660 | 1з+1р | |
| РТН-1307 1,6-2,5А TDM | SQ0712-0004 | 1,6 – 2,5 | 660 | 1з+1р | |
| РТН-1308 2,5-4,0А TDM | SQ0712-0005 | 2,5 – 4,0 | 660 | 1з+1р | |
| РТН-1310 4-6А TDM | SQ0712-0006 | 4,0 – 6,0 | 660 | 1з+1р | |
| РТН-1312 5,5-8А TDM | SQ0712-0007 | 5,5 – 8,0 | 660 | 1з+1р | |
| РТН-1314 7-10А TDM | SQ0712-0008 | 7,0 – 10,0 | 660 | 1з+1р | |
| РТН-1316 9-13А TDM | SQ0712-0009 | 9,0 – 13,0 | 660 | 1з+1р | |
| РТН-1321 12-18А TDM | SQ0712-0010 | 12,0 – 18,0 | 660 | 1з+1р | |
| РТН-1322 17-25А TDM | SQ0712-0011 | 17,0 – 25,0 | 660 | 1з+1р | |
| РТН-2355 28-36А TDM | SQ0712-0019 | 28,0 – 36,0 | 660 | 1з+1р | |
 |
|||||
| РТН-3353 23-32А TDM | SQ0712-0012 | 23,0 – 32,0 | 660 | 1з+1р | |
| РТН-3355 30-40А TDM | SQ0712-0013 | 30,0 – 40,0 | 660 | 1з+1р | |
| РТН-3357 37-50А TDM | SQ0712-0014 | 37,0 – 50,0 | 660 | 1з+1р | |
| РТН-3359 48-65А TDM | SQ0712-0015 | 48,0 – 65,0 | 660 | 1з+1р | |
| РТН-3361 55-70А TDM | SQ0712-0016 | 55,0 – 70,0 | 660 | 1з+1р | |
| РТН-3363 63-80А TDM | SQ0712-0017 | 63,0 – 80,0 | 660 | 1з+1р | |
| РТН-3365 80-93А TDM | SQ0712-0018 | 80,0 – 93,0 | 660 | 1з+1р | |
 |
|||||
| РТН-5370 63-90А TDM | SQ0712-0020 | 63-90 | 660 | 1з+1р | |
| РТН-5371 90-120А TDM | SQ0712-0021 | 90-120 | 660 | 1з+1р | |
| РТН-5372 110-135А TDM | SQ0712-0022 | 110-135 | 660 | 1з+1р | |
| РТН-5374 135-160А TDM | SQ0712-0023 | 135-160 | 660 | 1з+1р | |
| РТН-5376 150-180А TDM | SQ0712-0024 | 150-180 | 660 | 1з+1р | |
 |
|||||
| РТН-6378 160-250А TDM | SQ0712-0025 | 160-250 | 660 | 1з+1р | |
| РТН-7372 200-320А TDM | SQ0712-0026 | 200-320 | 660 | 1з+1р | |
| РТН-7374 250-400А TDM | SQ0712-0027 | 250-400 | 660 | 1з+1р | |
| РТН-8370 320-500А TDM | SQ0712-0028 | 320-500 | 660 | 1з+1р | |
| РТН-8373 400-630А TDM | SQ0712-0029 | 400-630 | 660 | 1з+1р | |
