Щитки осветительные серии ОЩВ
Назначение
- Приём и распределение электроэнергии в жилых и производ-ственных помещениях.
- Защита линий при перегрузках и коротких замыканиях.
Преимущества
- Компактные размеры корпуса.
- Коммутация автоматических выключателей выполнена 3-х ряд¬ной соединительной шиной.
- Удобство подключения и использования.
- Высокий уровень электробезопасности.
- Высококачественное порошковое покрытие.
Материалы
- Корпус - сертифицированная российская сталь (ГОСТ).
- Покрытие корпуса – текстурированный полиэстеровый поро¬шок.
Конструкция
- Металлический корпус.
- Автоматические выключатели ВА47 TDM.
- Фальш-панель, исключающая доступ к токоведущим частям.
Применение
- В промышленном секторе.
- В строительстве.
Комплектация
- Шины для коммутации.
- 2 ключа.
- Знаки электробезопасности.
- Маркировочная таблица.
Технические характеристики
| Характеристики | Значения |
|---|---|
| Вид установки | Навесной |
| Степень защиты | IP31 |
| Толщина металла, мм | 0,8 |
| Цвет корпуса | RAL 7035 |
| Напряжение изоляции, В | 600 |
| Максимально допустимое значение тока К3, кА | 4,5 |
| Климатическое исполнение и категория исполнения | УХЛ4 |
Ассортимент
| Изображение | Наименование | Артикул | Масса изделия, кг | "Номинальное рабочее напряжение, В" | "Номинальный ток вводного аппарата, А" | "Номинальный ток аппаратов групповых цепей, А" | "Количество групповых автоматических выключателей, шт." |
|---|---|---|---|---|---|---|---|
 |

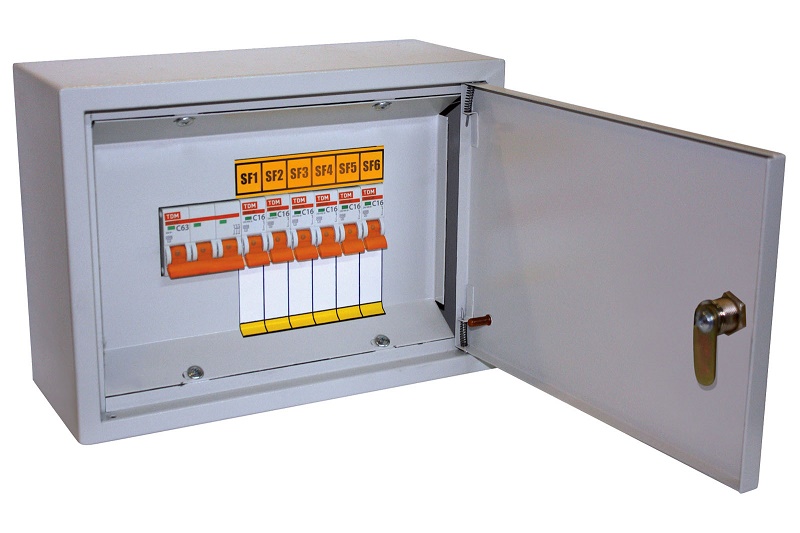

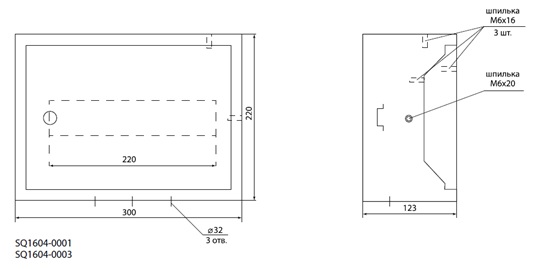

ОЩВ-6 (63 А/16 А) TDM | SQ1604-0001 | 3,7 | 380/220 | 63 | 16 | 6 |
| ОЩВ-9 (63 А/16 А) TDM | SQ1604-0003 | 3,8 | 380/220 | 63 | 16 | 9 | |
 |

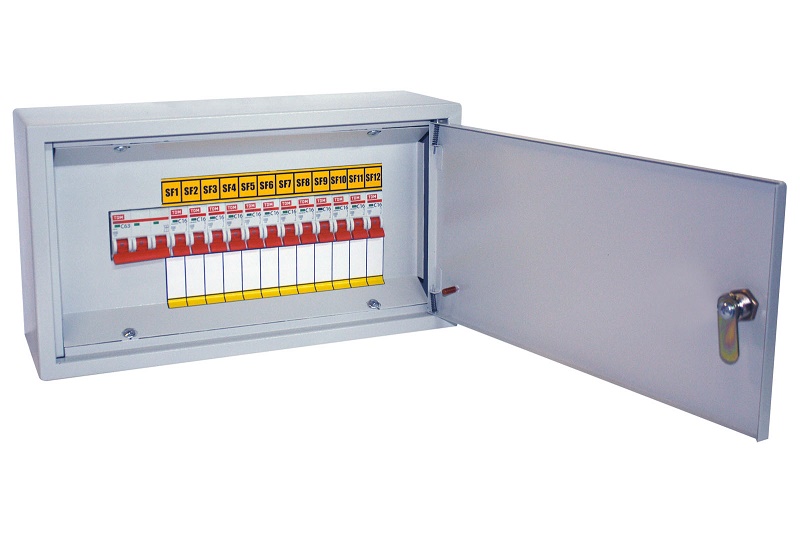

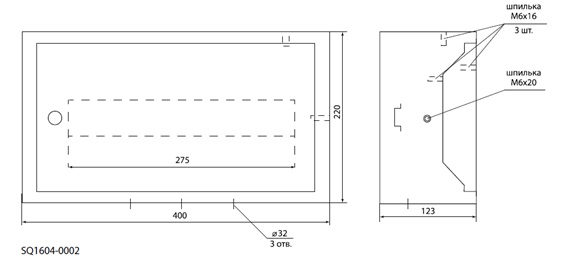

ОЩВ-12 (63 А/16 А) TDM | SQ1604-0002 | 4,8 | 380/220 | 63 | 16 | 12 |
