Аксессуары для кабель-канала
Назначение
- Используются в системе прокладки кабельных линий совместно с магистральным кабель-каналом.
Применение
- Применяются в качестве соединительных и разветвительных элементов при монтаже магистральных кабель-каналов.
Материалы
- Самозатухающий ПВХ.
Преимущества
- Широкий ассортимент аксессуаров позволяет смонтировать кабель-канал практически по любому проекту.
- Упрощают монтаж и улучшает внешний вид системы.
- Яркая индивидуальная упаковка для удобства реализации через розничные сети.
| Фото | Наименование | Артикул | Назначение | Размер кабель-канала | Групповая упаковка | Транспортная упаковка | |
|---|---|---|---|---|---|---|---|
| Количество штук в пакете | Количество упаковок в групповой упаковке | Количество упаковок в групповой упаковке | |||||
 |
Внешний угол КМН Цвет: белый |

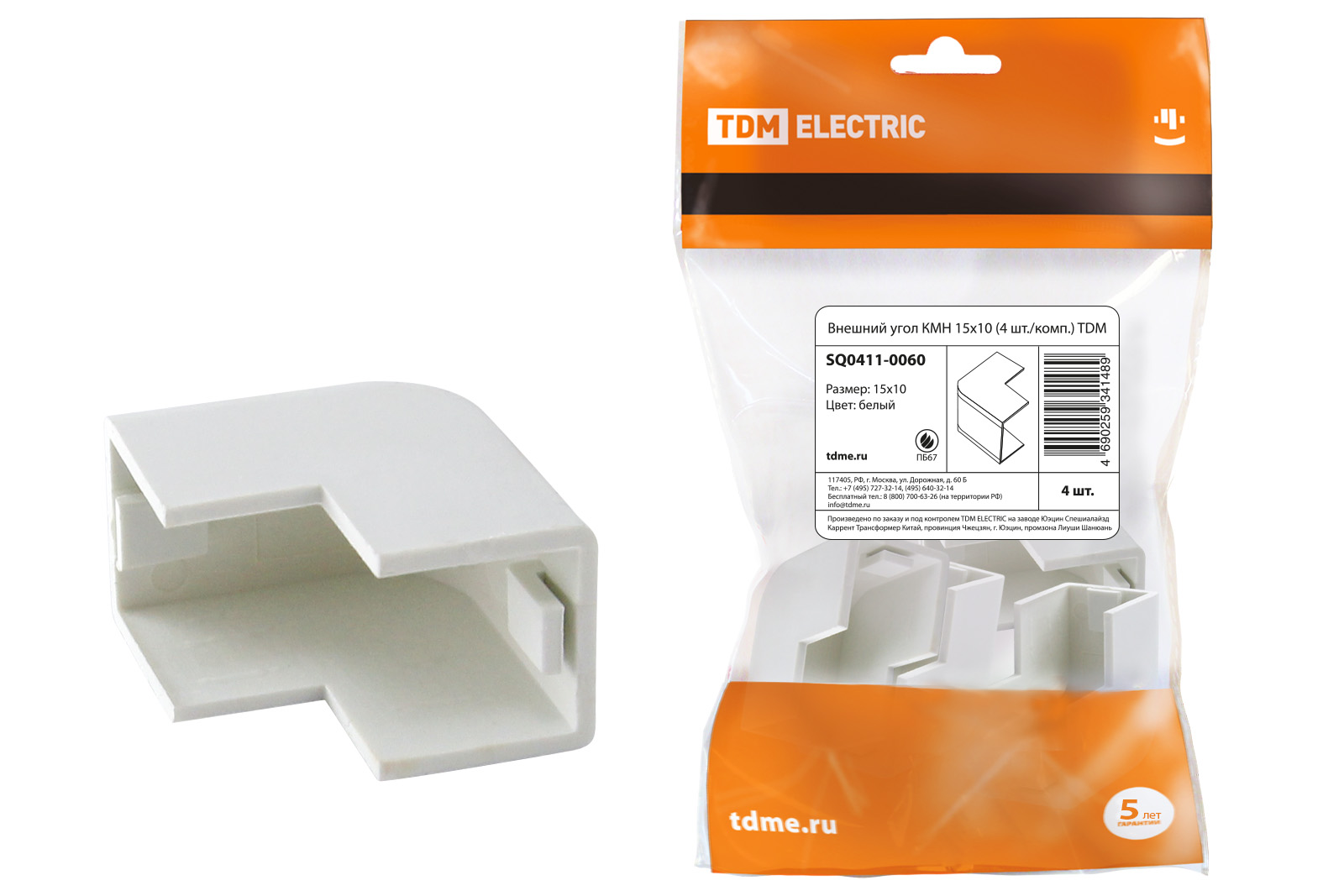

SQ0411-0060 | соединение двух кабель-каналов одинакового размера на внешнем углу 90° | 15х10 | 4 | 25 | 250 |
| SQ0411-0061 | 16х16 | 4 | 25 | 250 | |||
| SQ0411-0062 | 20х10 | 4 | 25 | 250 | |||
| SQ0411-0063 | 25х16 | 4 | 25 | 250 | |||
| SQ0411-0064 | 40х16 | 4 | 25 | 250 | |||
| SQ0411-0065 | 40х25 | 4 | 25 | 150 | |||
| SQ0411-0066 | 60х40 | 4 | 10 | 60 | |||
| SQ0411-0067 | 100х40 | 2 | 10 | 60 | |||
| SQ0411-0068 | 100х60 | 2 | 5 | 60 | |||
 |

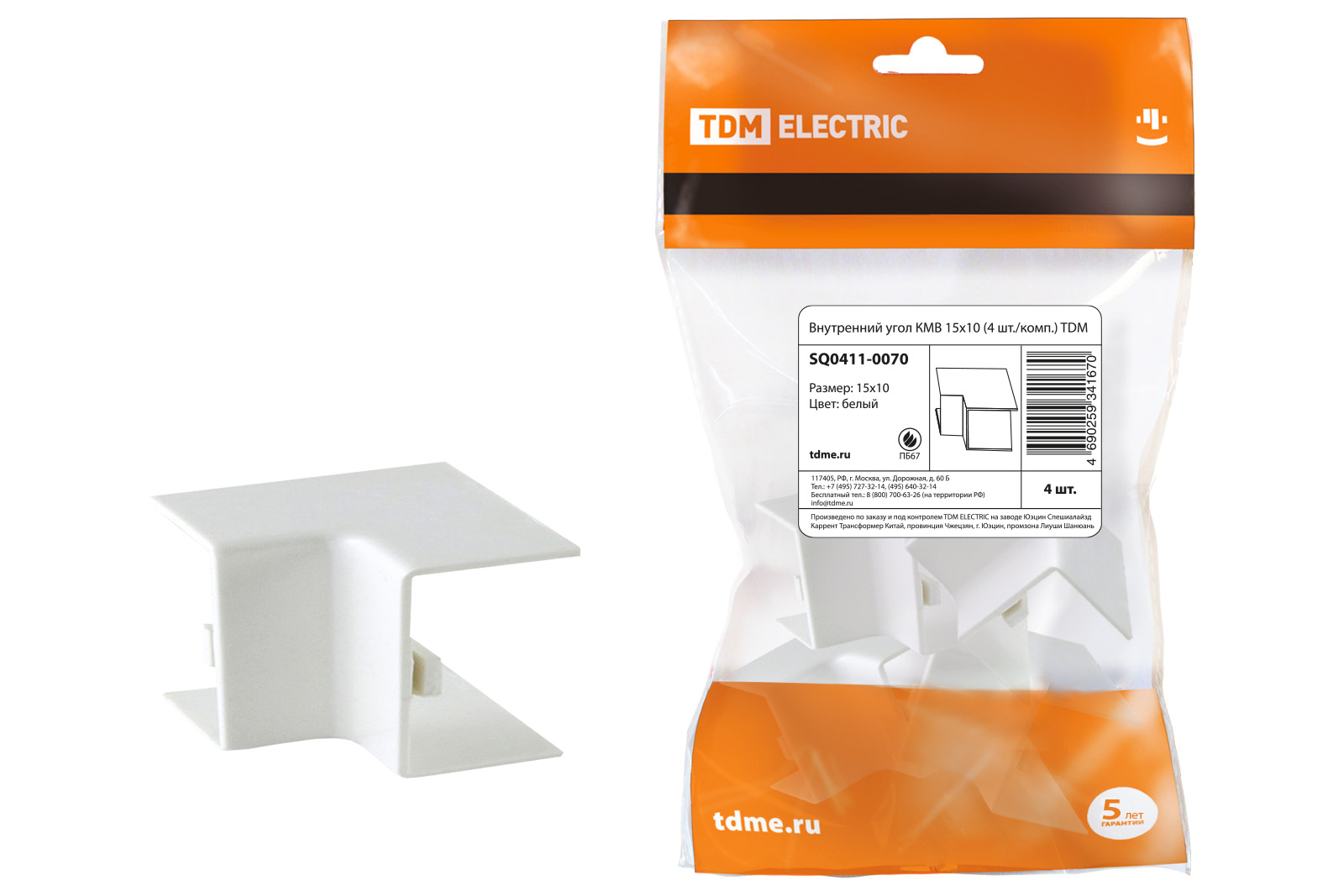

Внутренний угол КМВ Цвет: белый |
SQ0411-0070 | соединение двух кабель-каналов одинакового размера на внутреннем углу 90° | 15х10 | 4 | 25 | 250 |
| SQ0411-0071 | 16х16 | 4 | 25 | 250 | |||
| SQ0411-0072 | 20х10 | 4 | 25 | 250 | |||
| SQ0411-0073 | 25х16 | 4 | 25 | 250 | |||
| SQ0411-0074 | 40х16 | 4 | 25 | 250 | |||
| SQ0411-0075 | 40х25 | 4 | 25 | 250 | |||
| SQ0411-0076 | 60х40 | 4 | 10 | 120 | |||
| SQ0411-0077 | 100х40 | 2 | 10 | 50 | |||
| SQ0411-0078 | 100х60 | 2 | 5 | 50 | |||
 |
Заглушка кабельной трассы КМЗ Цвет: белый |
SQ0411-0080 | закрытие торца кабель-канала | 15х10 | 4 | 25 | 250 |
| SQ0411-0081 | 16х16 | 4 | 25 | 250 | |||
| SQ0411-0082 | 20х10 | 4 | 25 | 250 | |||
| SQ0411-0083 | 25х16 | 4 | 25 | 250 | |||
| SQ0411-0084 | 40х16 | 4 | 25 | 250 | |||
| SQ0411-0085 | 40х25 | 4 | 25 | 150 | |||
| SQ0411-0086 | 60х40 | 4 | 10 | 60 | |||
| SQ0411-0087 | 100х40 | 2 | 10 | 60 | |||
| SQ0411-0088 | 100х60 | 2 | 5 | 60 | |||
 |
Поворот на 90 гр. КМП Цвет: белый |

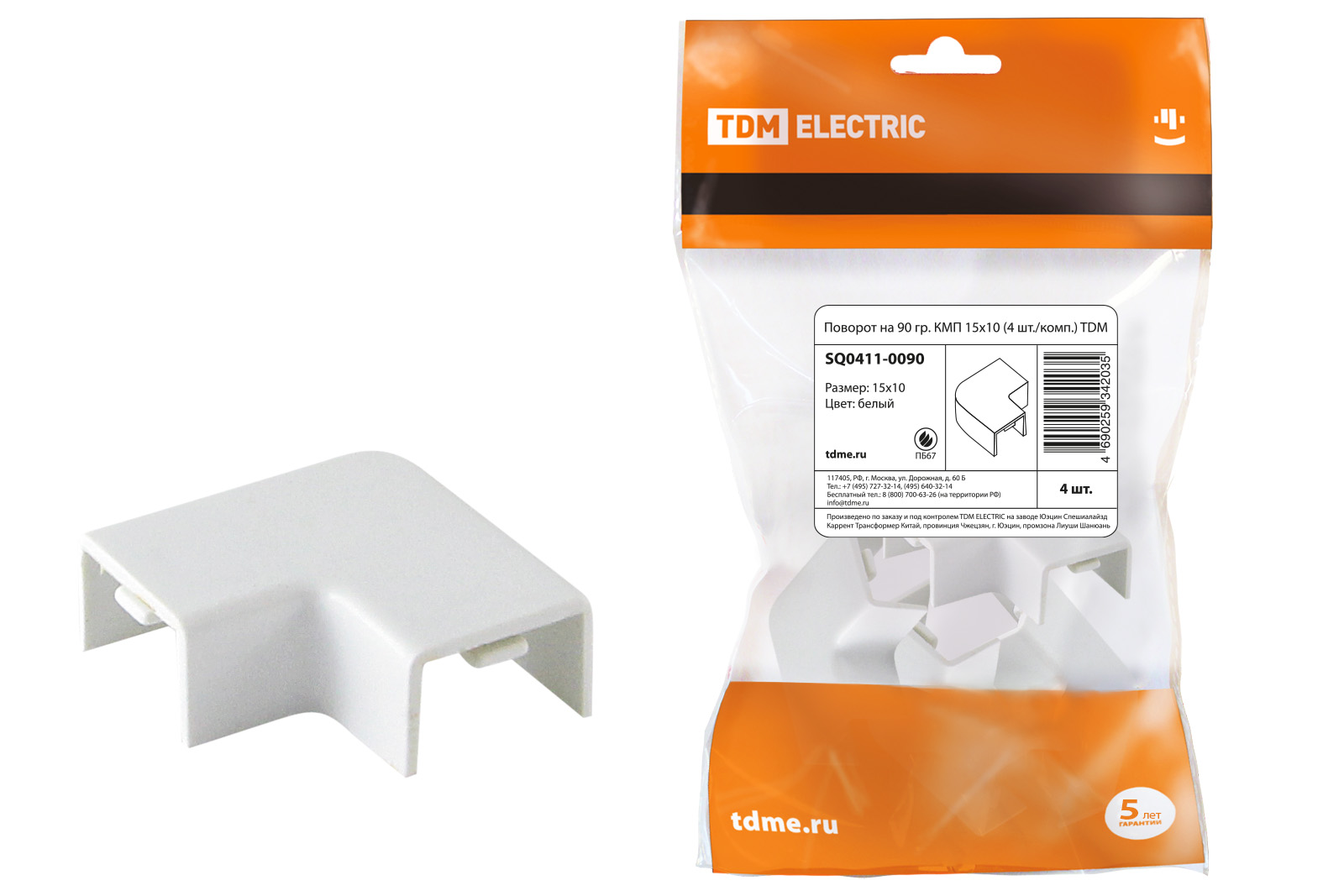

SQ0411-0090 | соединение двух кабель-каналов одинакового размера под углом 90° | 15х10 | 4 | 25 | 250 |
| SQ0411-0091 | 16х16 | 4 | 25 | 250 | |||
| SQ0411-0092 | 20х10 | 4 | 25 | 250 | |||
| SQ0411-0093 | 25х16 | 4 | 25 | 250 | |||
| SQ0411-0094 | 40х16 | 4 | 25 | 250 | |||
| SQ0411-0095 | 40х25 | 4 | 25 | 250 | |||
| SQ0411-0096 | 60х40 | 4 | 10 | 60 | |||
| SQ0411-0097 | 100х40 | 2 | 10 | 120 | |||
| SQ0411-0098 | 100х60 | 2 | 5 | 120 | |||
 |
Соединитель КМС Цвет: белый |

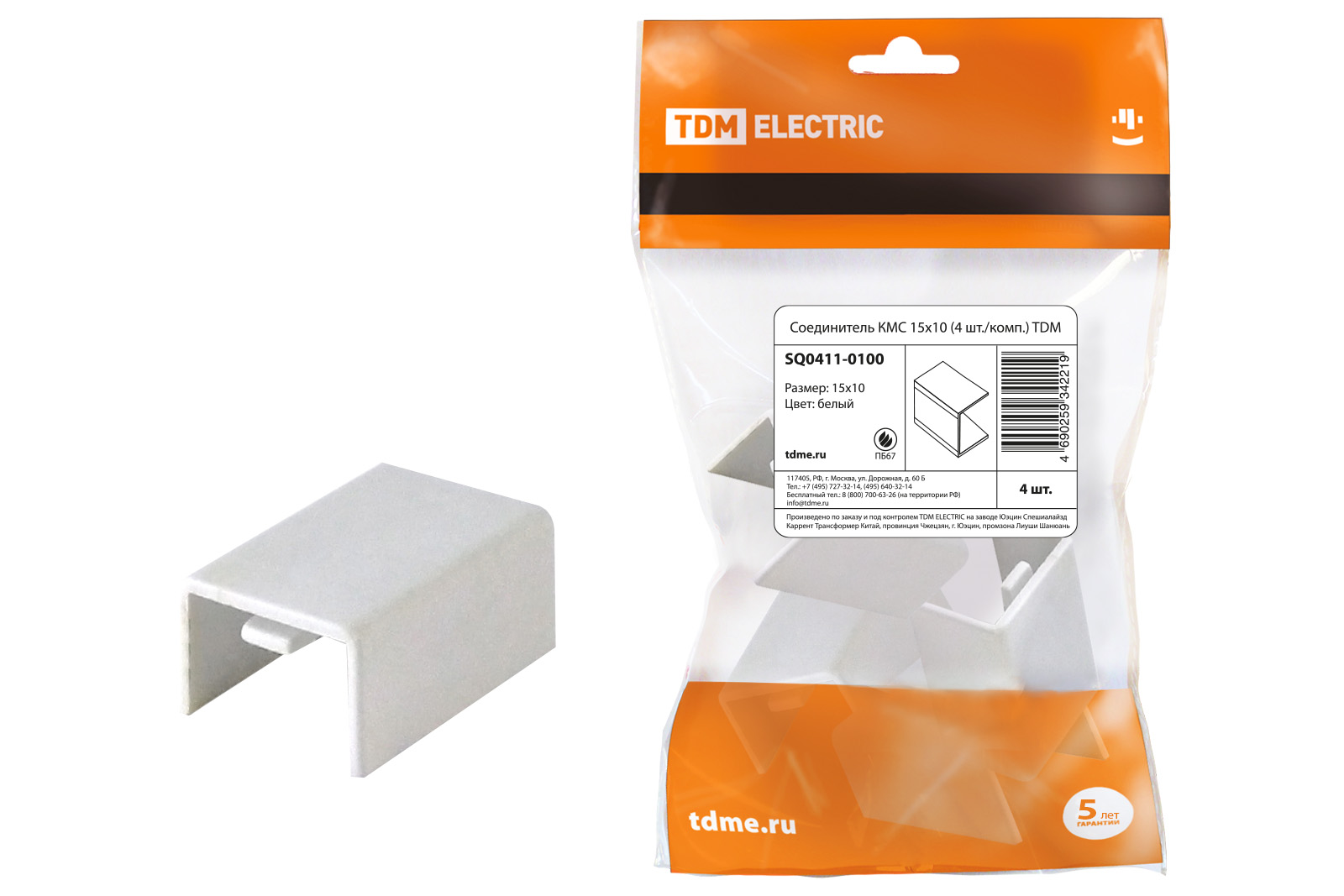

SQ0411-0100 | соединение двух кабель-каналов одинакового размера на прямой плоскости | 15х10 | 4 | 25 | 250 |
| SQ0411-0101 | 16х16 | 4 | 25 | 250 | |||
| SQ0411-0102 | 20х10 | 4 | 25 | 250 | |||
| SQ0411-0103 | 25х16 | 4 | 25 | 250 | |||
| SQ0411-0104 | 40х16 | 4 | 25 | 250 | |||
| SQ0411-0105 | 40х25 | 4 | 25 | 250 | |||
| SQ0411-0106 | 60х40 | 4 | 10 | 60 | |||
| SQ0411-0107 | 100х40 | 2 | 10 | 60 | |||
| SQ0411-0108 | 100х60 | 2 | 5 | 60 | |||
 |
Угол Т-образный КМТ Цвет: белый |

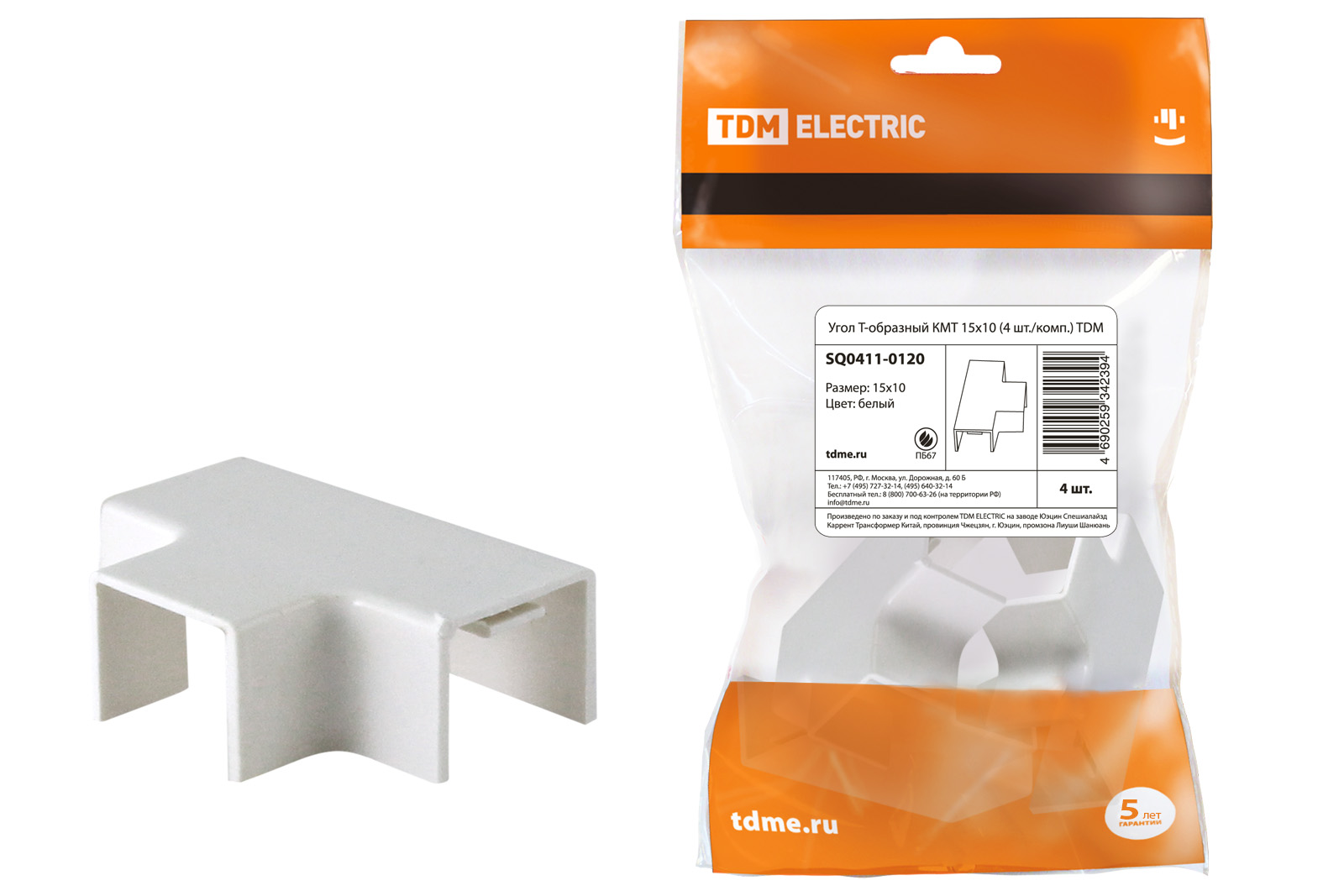

SQ0411-0120 | Т-образное соединение двух кабель-каналов одинакового размера | 15х10 | 4 | 25 | 180 |
| SQ0411-0121 | 16х16 | 4 | 25 | 250 | |||
| SQ0411-0122 | 20х10 | 4 | 25 | 250 | |||
| SQ0411-0123 | 25х16 | 4 | 25 | 250 | |||
| SQ0411-0124 | 40х16 | 4 | 25 | 90 | |||
| SQ0411-0125 | 40х25 | 4 | 25 | 90 | |||
| SQ0411-0126 | 60х40 | 4 | 5 | 60 | |||
| SQ0411-0127 | 100х40 | 2 | 10 | 50 | |||
| SQ0411-0128 | 100х60 | 2 | 5 | 50 | |||
 |

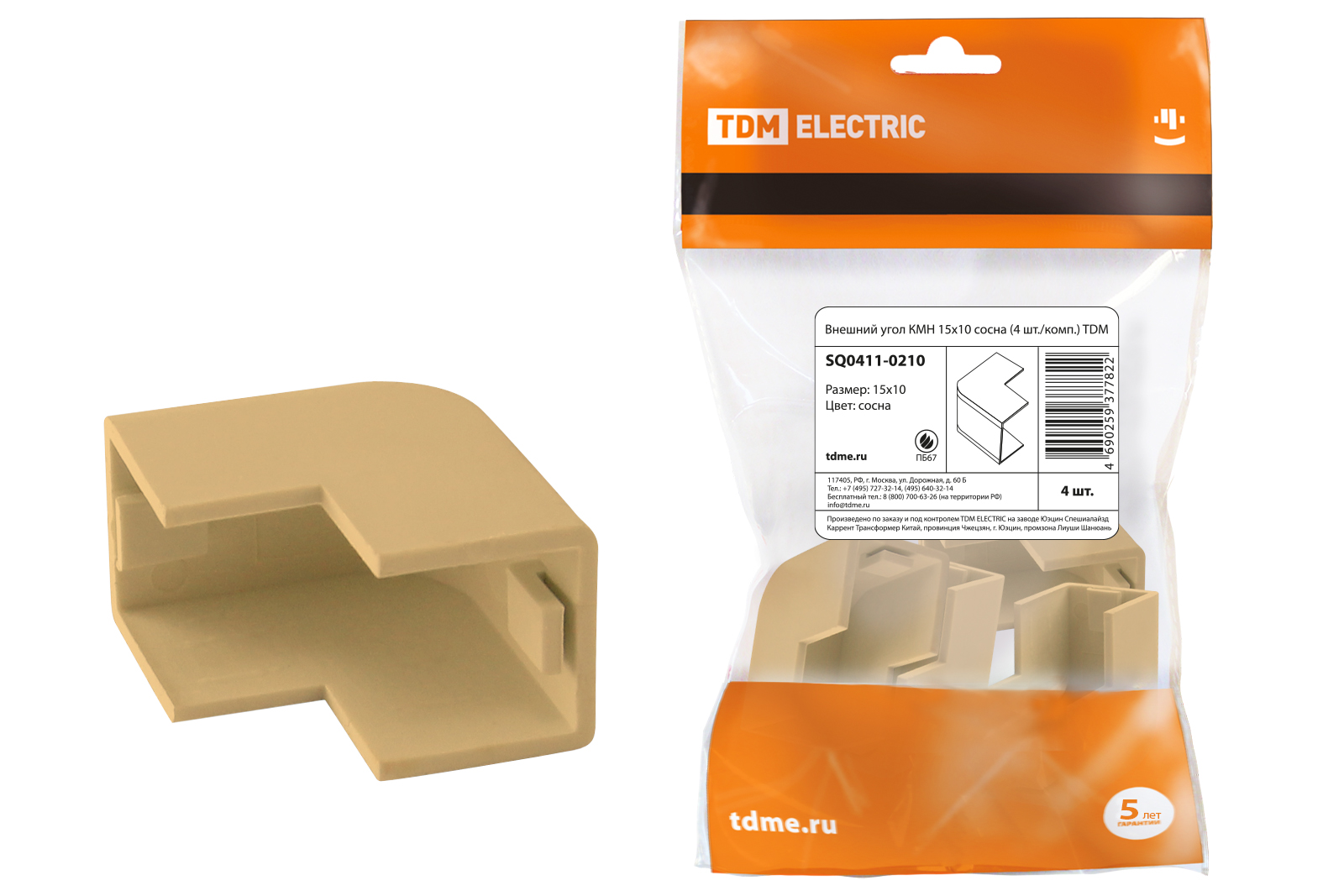

Внешний угол КМН Цвет: сосна |
SQ0411-0210 | соединение двух кабель-каналов одинакового размера на внешнем углу 90° | 15х10 | 4 | 25 | 250 |
| SQ0411-0211 | 16х16 | 4 | 25 | 250 | |||
| SQ0411-0212 | 20х10 | 4 | 25 | 250 | |||
| SQ0411-0213 | 25х16 | 4 | 25 | 250 | |||
| SQ0411-0214 | 40х16 | 4 | 25 | 250 | |||
| SQ0411-0215 | 40х25 | 4 | 25 | 150 | |||
| SQ0411-0216 | 60х40 | 4 | 10 | 60 | |||
| SQ0411-0217 | 100х60 | 2 | 5 | 60 | |||
 |

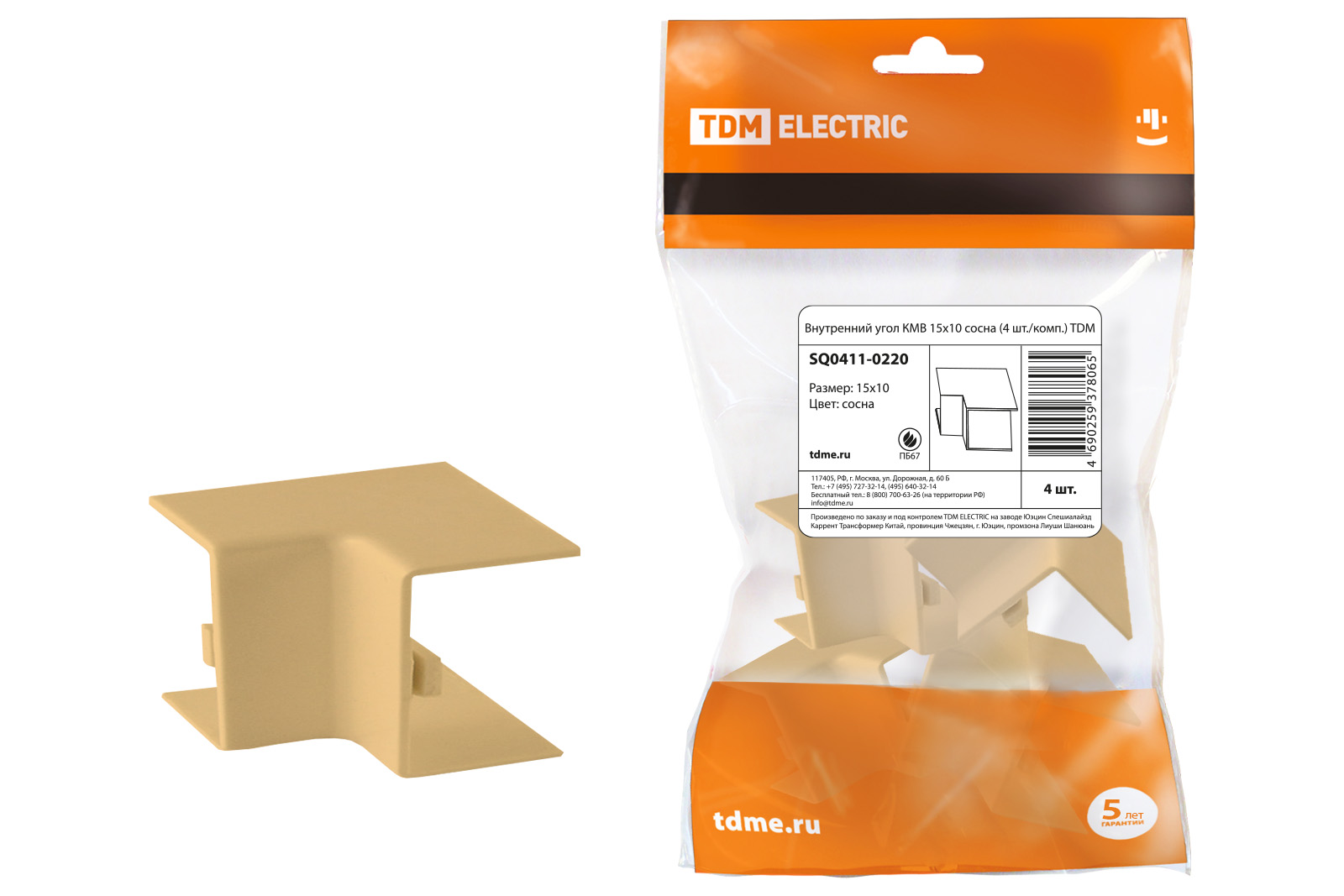

Внутренний угол КМВ Цвет: сосна |
SQ0411-0220 | соединение двух кабель-каналов одинакового размера на внутреннем углу 90° | 15х10 | 4 | 25 | 250 |
| SQ0411-0221 | 16х16 | 4 | 25 | 250 | |||
| SQ0411-0222 | 20х10 | 4 | 25 | 250 | |||
| SQ0411-0223 | 25х16 | 4 | 25 | 250 | |||
| SQ0411-0224 | 40х16 | 4 | 25 | 250 | |||
| SQ0411-0225 | 40х25 | 4 | 25 | 250 | |||
| SQ0411-0226 | 60х40 | 4 | 10 | 120 | |||
| SQ0411-0227 | 100х60 | 2 | 5 | 50 | |||
 |
Заглушка кабельной трассы КМЗ Цвет: сосна |

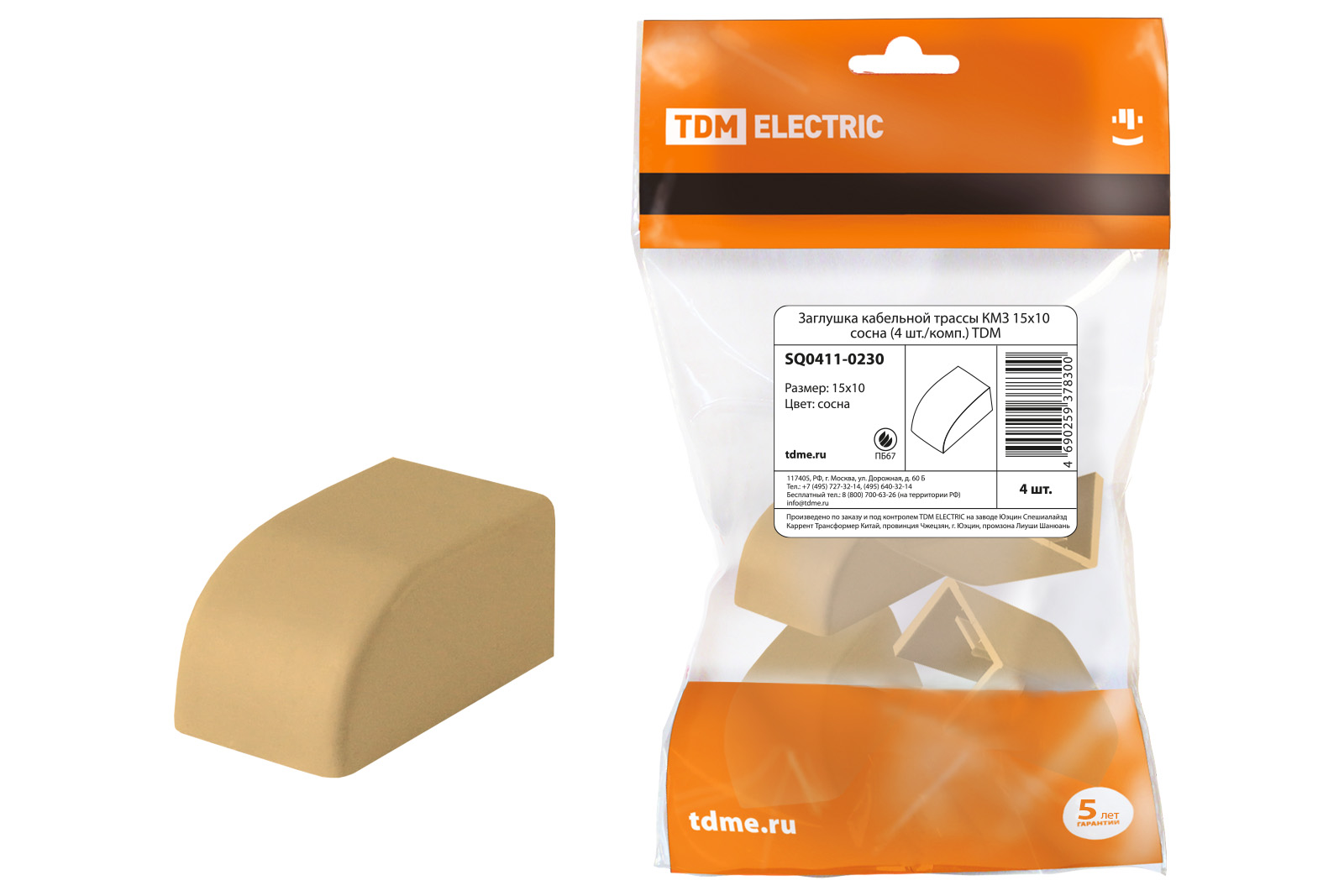

SQ0411-0230 | закрытие торца кабель-канала | 15х10 | 4 | 25 | 250 |
| SQ0411-0231 | 16х16 | 4 | 25 | 250 | |||
| SQ0411-0232 | 20х10 | 4 | 25 | 250 | |||
| SQ0411-0233 | 25х16 | 4 | 25 | 250 | |||
| SQ0411-0234 | 40х16 | 4 | 25 | 250 | |||
| SQ0411-0235 | 40х25 | 4 | 25 | 150 | |||
| SQ0411-0236 | 60х40 | 4 | 10 | 60 | |||
| SQ0411-0237 | 100х60 | 2 | 5 | 60 | |||
 |

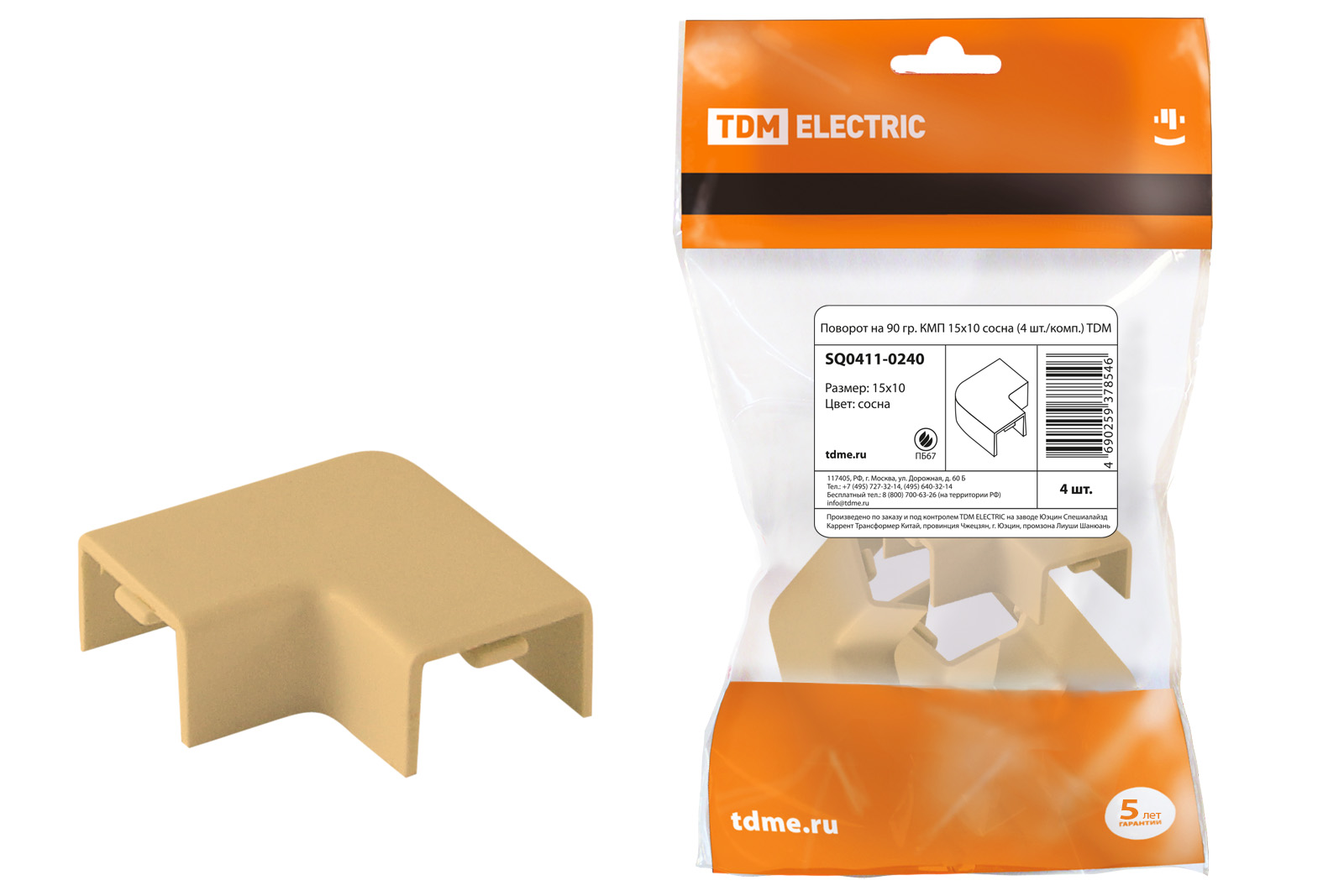

Поворот на 90 гр. КМП Цвет: сосна |
SQ0411-0240 | соединение двух кабель-каналов одинакового размера под углом 90° | 15х10 | 4 | 25 | 250 |
| SQ0411-0241 | 16х16 | 4 | 25 | 250 | |||
| SQ0411-0242 | 20х10 | 4 | 25 | 250 | |||
| SQ0411-0243 | 25х16 | 4 | 25 | 250 | |||
| SQ0411-0244 | 40х16 | 4 | 25 | 250 | |||
| SQ0411-0245 | 40х25 | 4 | 25 | 250 | |||
| SQ0411-0246 | 60х40 | 4 | 10 | 60 | |||
| SQ0411-0247 | 100х60 | 2 | 5 | 120 | |||
 |

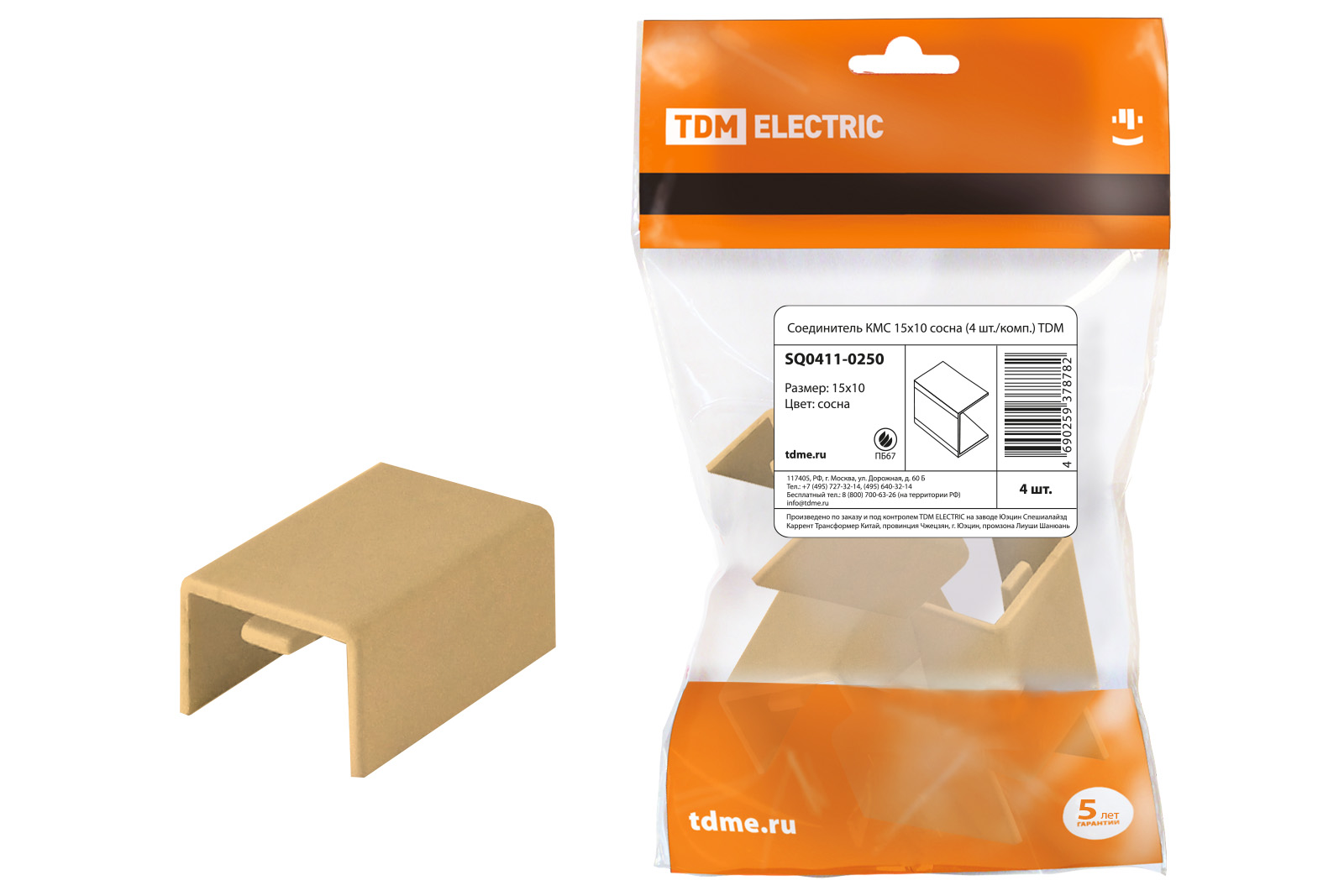

Соединитель КМС Цвет: сосна |
SQ0411-0250 | соединение двух кабель-каналов одинакового размера на прямой плоскости | 15х10 | 4 | 25 | 250 |
| SQ0411-0251 | 16х16 | 4 | 25 | 250 | |||
| SQ0411-0252 | 20х10 | 4 | 25 | 250 | |||
| SQ0411-0253 | 25х16 | 4 | 25 | 250 | |||
| SQ0411-0254 | 40х16 | 4 | 25 | 250 | |||
| SQ0411-0255 | 40х25 | 4 | 25 | 250 | |||
| SQ0411-0256 | 60х40 | 4 | 10 | 60 | |||
| SQ0411-0257 | 100х60 | 2 | 10 | 60 | |||
 |

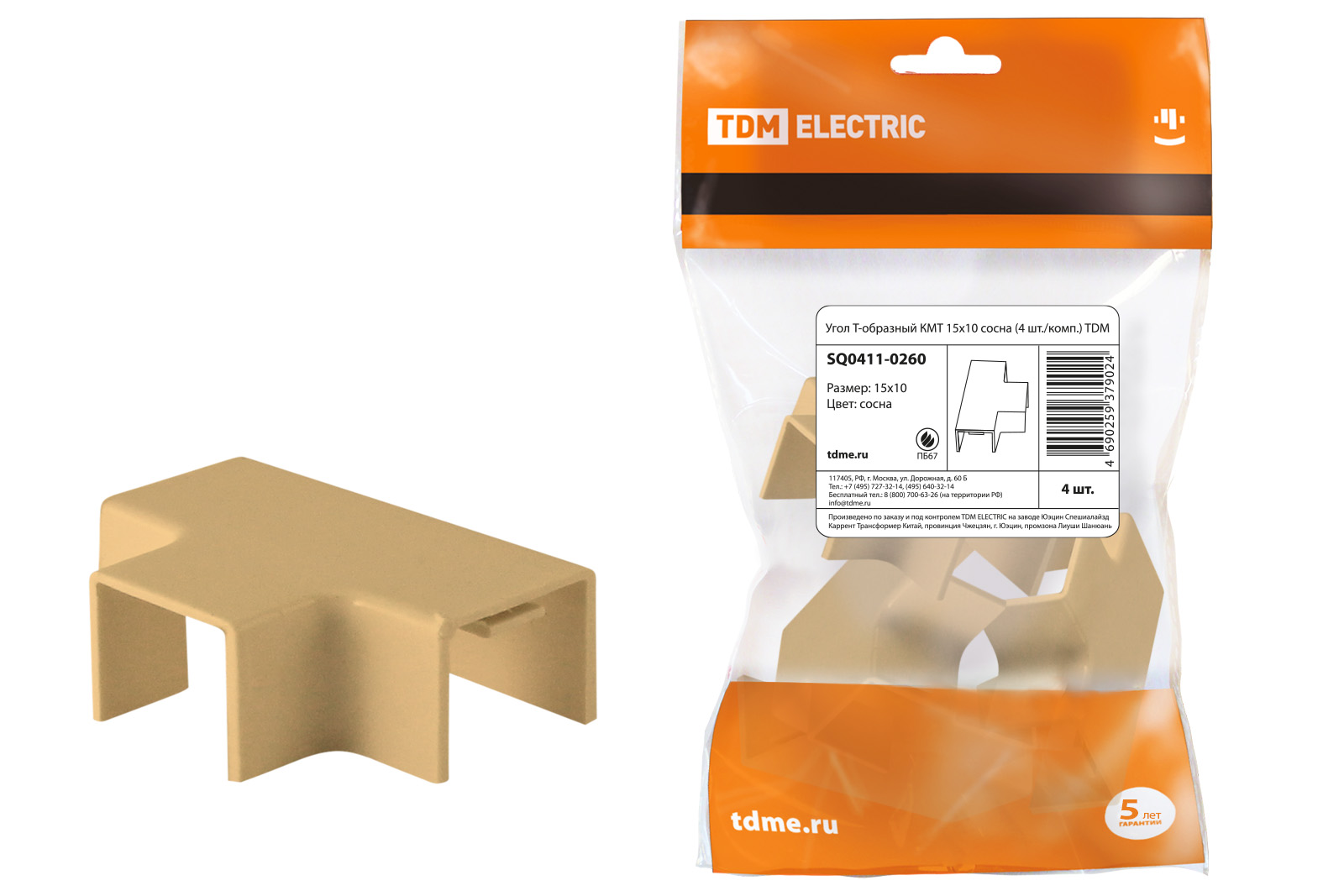

Угол Т-образный КМТ Цвет: сосна |
SQ0411-0260 | Т-образное соединение двух кабель-каналов одинакового размера | 15х10 | 4 | 30 | 180 |
| SQ0411-0261 | 16х16 | 4 | 25 | 250 | |||
| SQ0411-0262 | 20х10 | 4 | 25 | 250 | |||
| SQ0411-0263 | 25х16 | 4 | 25 | 250 | |||
| SQ0411-0264 | 40х16 | 4 | 15 | 90 | |||
| SQ0411-0265 | 40х25 | 4 | 15 | 90 | |||
| SQ0411-0266 | 60х40 | 4 | 5 | 60 | |||
| SQ0411-0267 | 100х60 | 2 | 5 | 50 | |||
 |
Внешний угол КМН Цвет: бук |

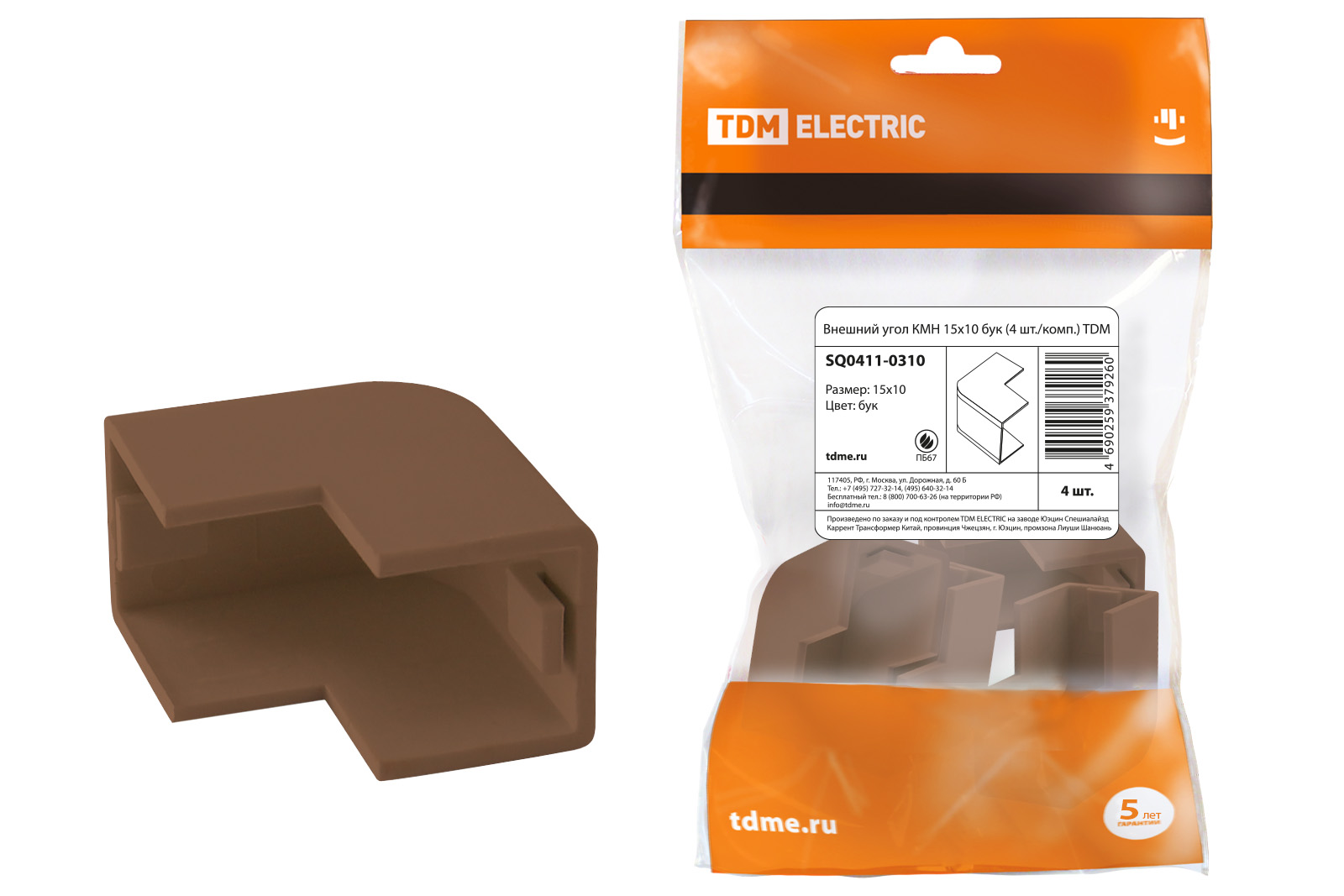

SQ0411-0310 | соединение двух кабель-каналов одинакового размера на внешнем углу 90° | 15х10 | 4 | 25 | 250 |
| SQ0411-0311 | 16х16 | 4 | 25 | 250 | |||
| SQ0411-0312 | 20х10 | 4 | 25 | 250 | |||
| SQ0411-0313 | 25х16 | 4 | 25 | 250 | |||
| SQ0411-0314 | 40х16 | 4 | 25 | 250 | |||
| SQ0411-0315 | 40х25 | 4 | 25 | 150 | |||
| SQ0411-0316 | 60х40 | 4 | 10 | 60 | |||
| SQ0411-0317 | 100х60 | 2 | 5 | 60 | |||
 |
Внутренний угол КМВ Цвет: бук |

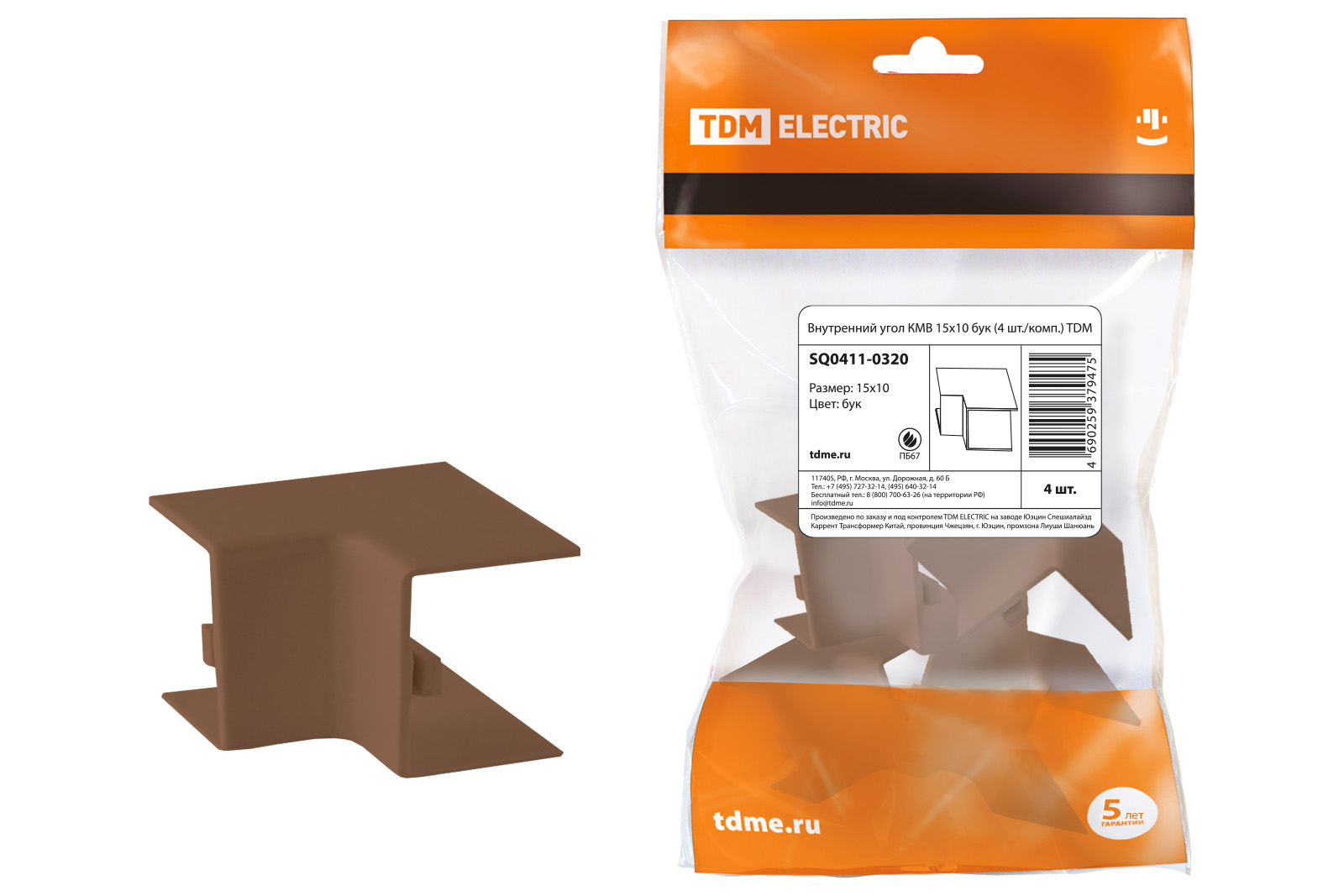

SQ0411-0320 | соединение двух кабель-каналов одинакового размера на внутреннем углу 90° | 15х10 | 4 | 25 | 250 |
| SQ0411-0321 | 16х16 | 4 | 25 | 250 | |||
| SQ0411-0322 | 20х10 | 4 | 25 | 250 | |||
| SQ0411-0323 | 25х16 | 4 | 25 | 250 | |||
| SQ0411-0324 | 40х16 | 4 | 25 | 250 | |||
| SQ0411-0325 | 40х25 | 4 | 25 | 250 | |||
| SQ0411-0326 | 60х40 | 4 | 10 | 120 | |||
| SQ0411-0327 | 100х60 | 2 | 5 | 50 | |||
 |

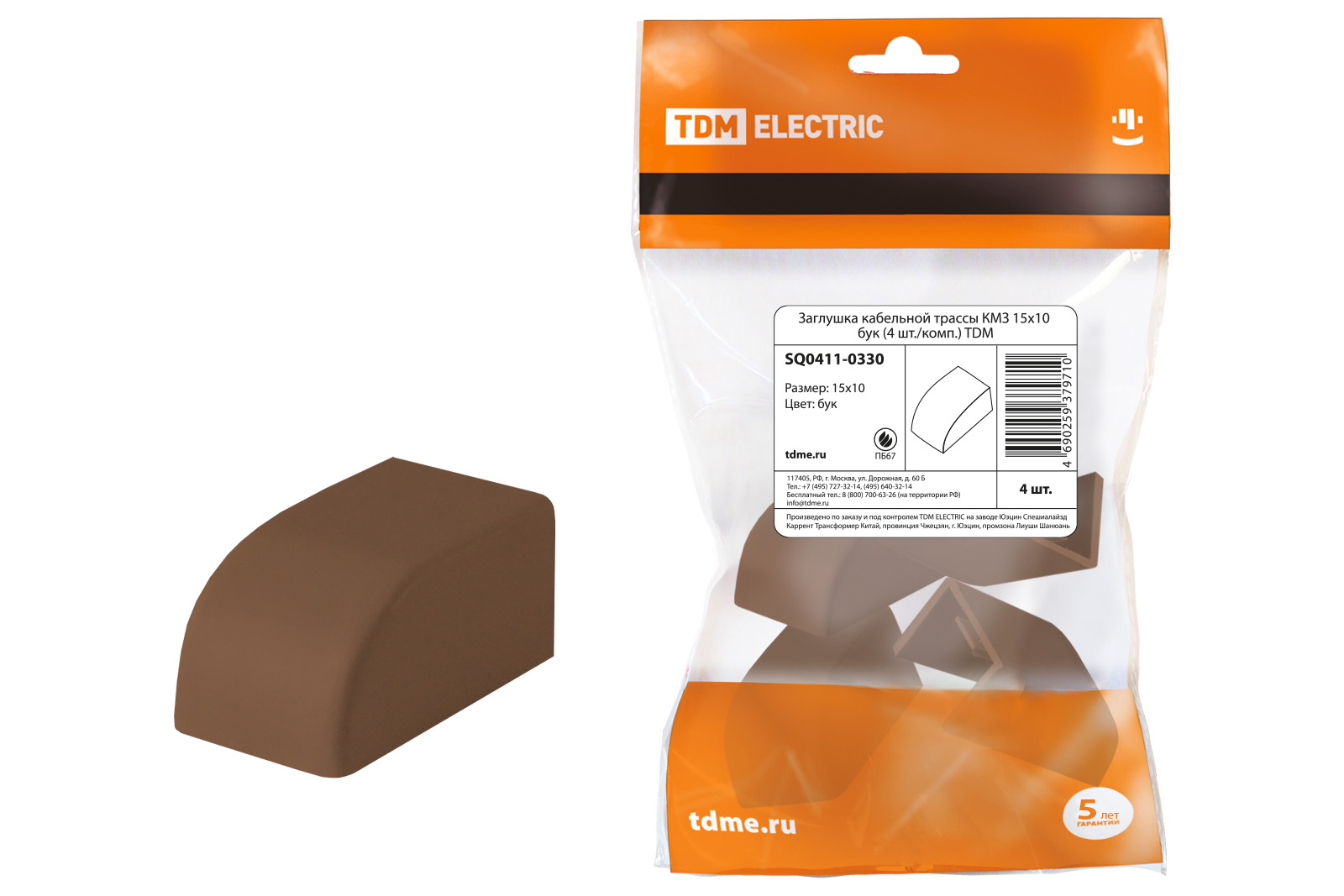

Заглушка кабельной трассы КМЗ Цвет: бук |
SQ0411-0330 | закрытие торца кабель-канала | 15х10 | 4 | 25 | 250 |
| SQ0411-0331 | 16х16 | 4 | 25 | 250 | |||
| SQ0411-0332 | 20х10 | 4 | 25 | 250 | |||
| SQ0411-0333 | 25х16 | 4 | 25 | 250 | |||
| SQ0411-0334 | 40х16 | 4 | 25 | 250 | |||
| SQ0411-0335 | 40х25 | 4 | 25 | 150 | |||
| SQ0411-0336 | 60х40 | 4 | 10 | 60 | |||
| SQ0411-0337 | 100х60 | 2 | 5 | 60 | |||
 |

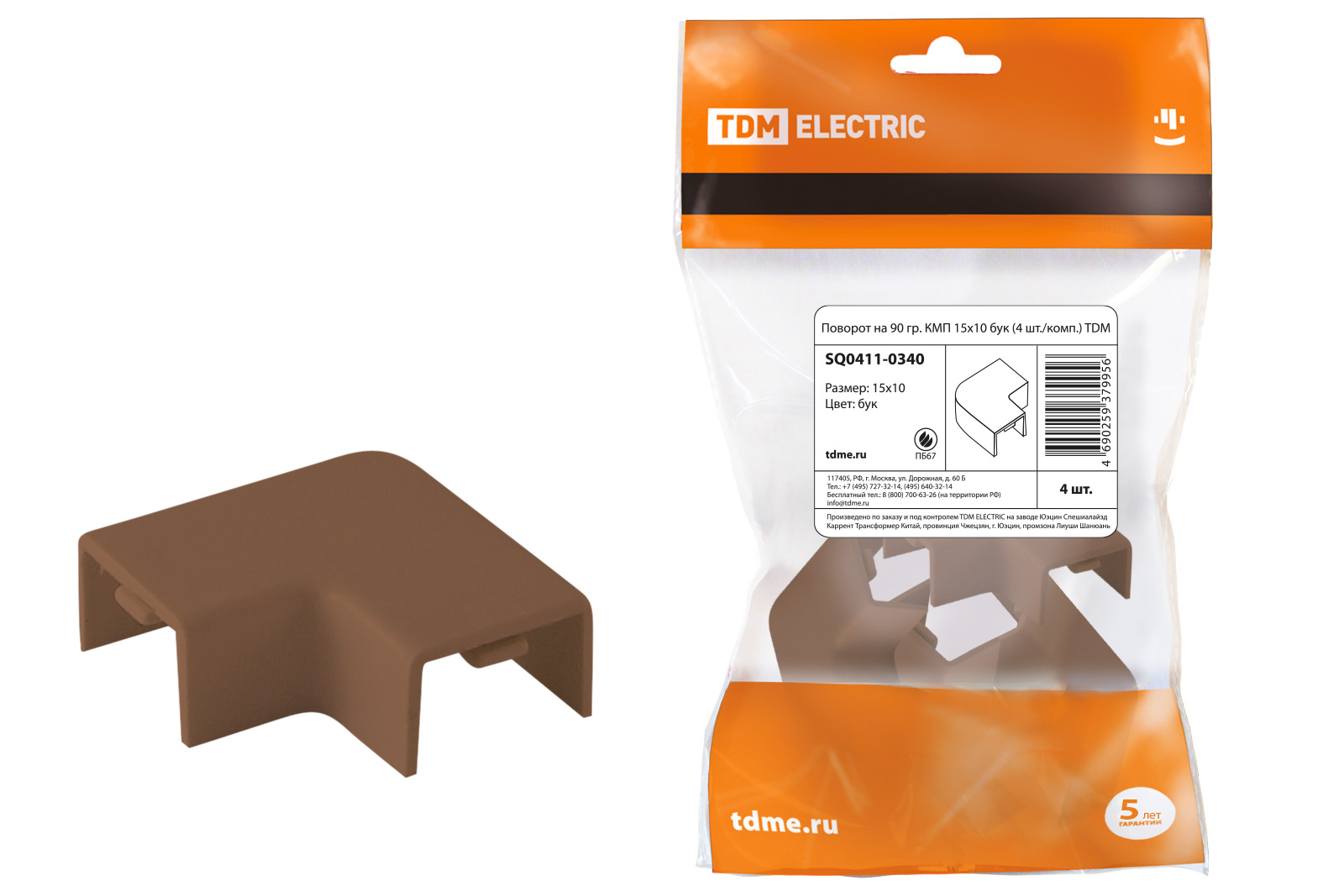

Поворот на 90 гр. КМП Цвет: бук |
SQ0411-0340 | соединение двух кабель-каналов одинакового размера под углом 90° | 15х10 | 4 | 25 | 250 |
| SQ0411-0341 | 16х16 | 4 | 25 | 250 | |||
| SQ0411-0342 | 20х10 | 4 | 25 | 250 | |||
| SQ0411-0343 | 25х16 | 4 | 25 | 250 | |||
| SQ0411-0344 | 40х16 | 4 | 25 | 250 | |||
| SQ0411-0345 | 40х25 | 4 | 25 | 250 | |||
| SQ0411-0346 | 60х40 | 4 | 10 | 60 | |||
| SQ0411-0347 | 100х60 | 2 | 5 | 120 | |||
 |

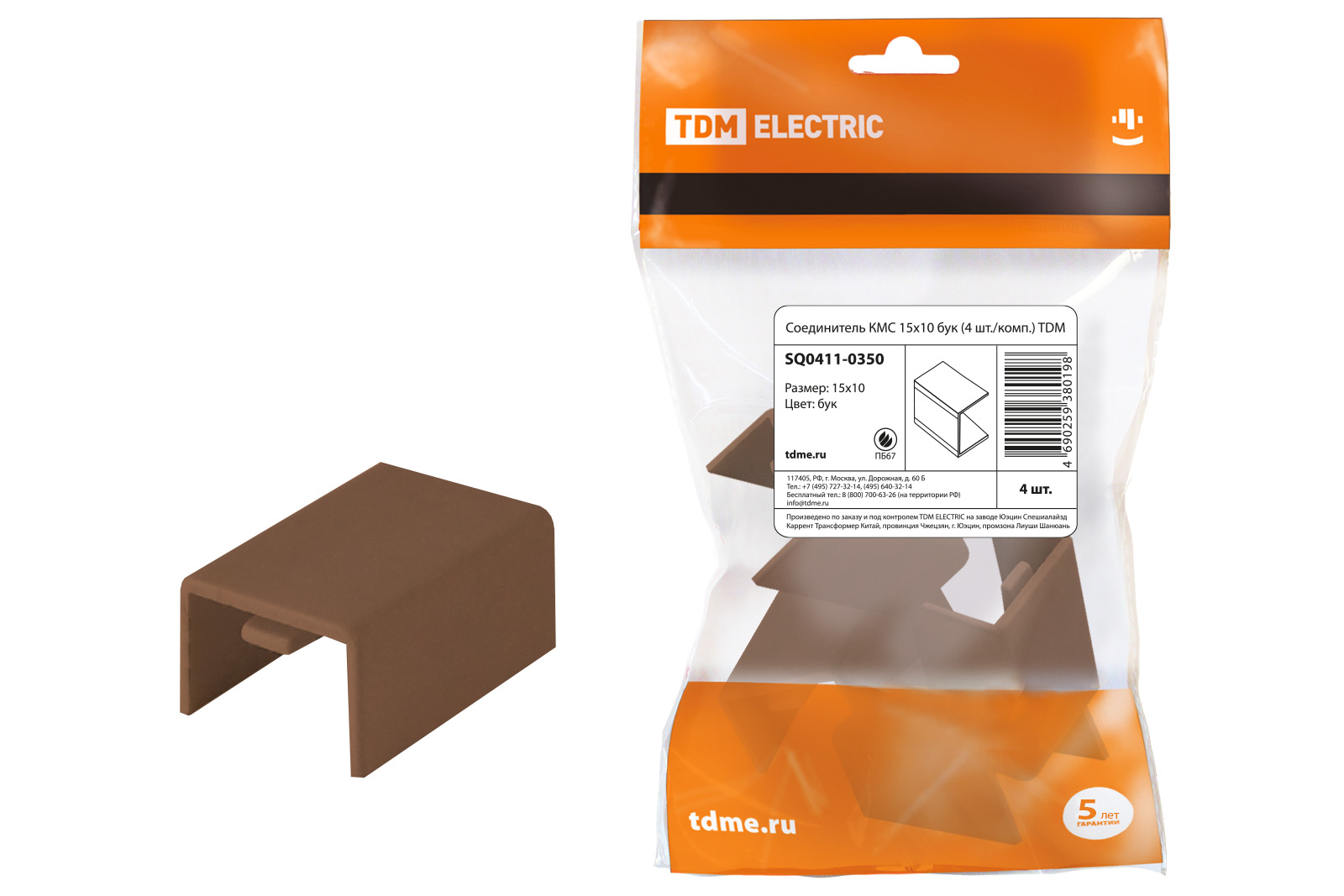

Соединитель КМС Цвет: бук |
SQ0411-0350 | соединение двух кабель-каналов одинакового размера на прямой плоскости | 15х10 | 4 | 25 | 250 |
| SQ0411-0351 | 16х16 | 4 | 25 | 250 | |||
| SQ0411-0352 | 20х10 | 4 | 25 | 250 | |||
| SQ0411-0353 | 25х16 | 4 | 25 | 250 | |||
| SQ0411-0354 | 40х16 | 4 | 25 | 250 | |||
| SQ0411-0355 | 40х25 | 4 | 25 | 250 | |||
| SQ0411-0356 | 60х40 | 4 | 10 | 60 | |||
| SQ0411-0357 | 100х60 | 2 | 10 | 60 | |||
 |

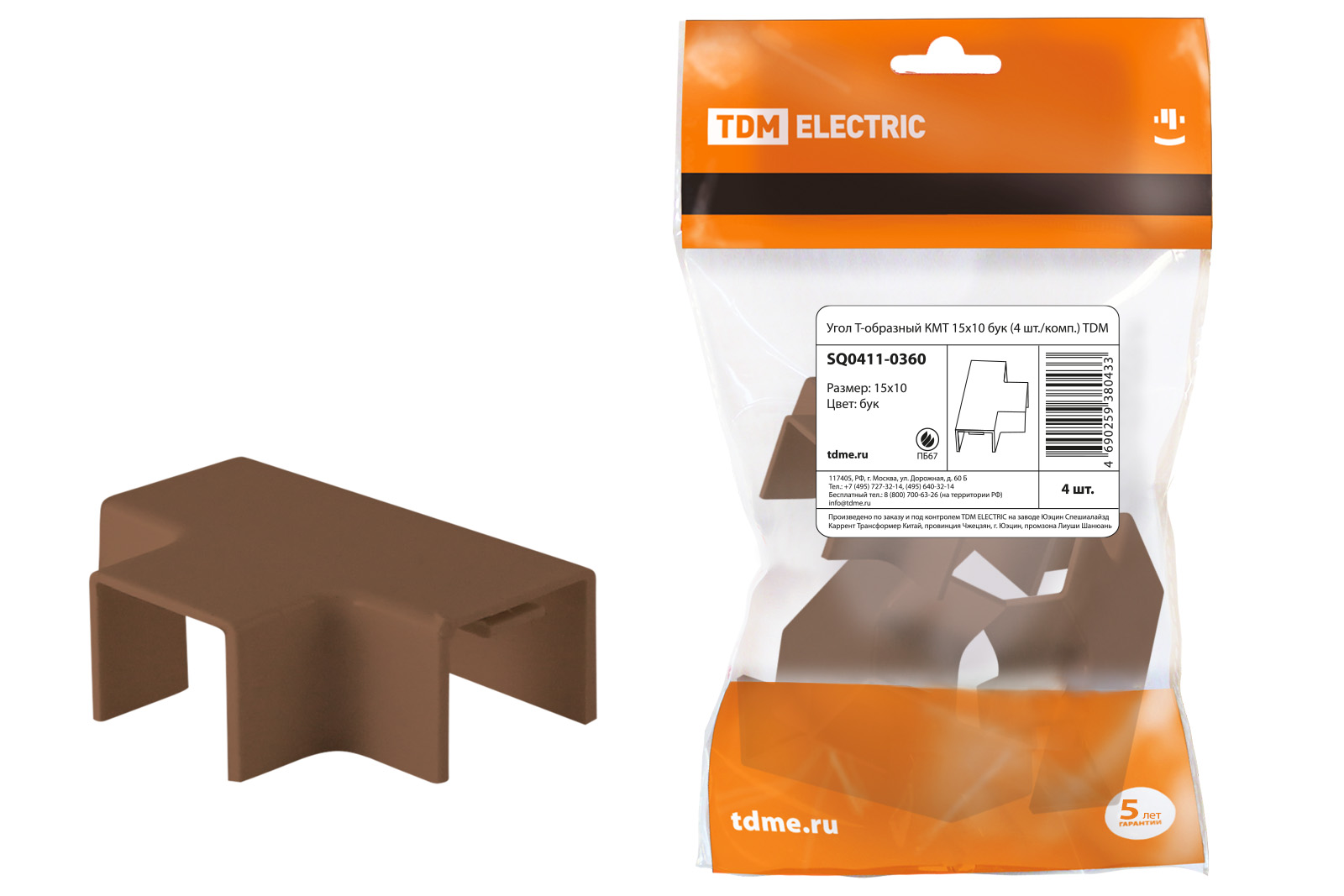

Угол Т-образный КМТ Цвет: бук |
SQ0411-0360 | Т-образное соединение двух кабель-каналов одинакового размера | 15х10 | 4 | 30 | 180 |
| SQ0411-0361 | 16х16 | 4 | 25 | 250 | |||
| SQ0411-0362 | 20х10 | 4 | 25 | 250 | |||
| SQ0411-0363 | 25х16 | 4 | 25 | 250 | |||
| SQ0411-0364 | 40х16 | 4 | 15 | 90 | |||
| SQ0411-0365 | 40х25 | 4 | 15 | 90 | |||
| SQ0411-0366 | 60х40 | 4 | 5 | 60 | |||
| SQ0411-0367 | 100х60 | 2 | 5 | 50 |
