Маркеры наборные серии МН
Назначение
- Маркировка кабеля в распределительных щитах, местах подключения и прочих соединений.
Применение
- Щиты этажные.
- Вводно-распределительные устройства.
- Объекты электроснабжения.
- Прочие электрощиты.
Материалы
- Изготовлены из негорючего полиамида (PA66), устойчивого к температурным воздействиям и действию агрессивных сред (масла, смазочные материалы и пр.).
Преимущества
- Открытый профиль маркера позволяет производить установку на уже подключенные провода.
- Боковые штифты позволяют создавать ровные группы маркеров на кабеле.
- Быстрое и надежное крепление.
- Международная система цветовой кодировки.
- Широкий диапазон рабочих температур от -30 до +70 °C.
| Наименование параметра | Значение |
|---|---|
| Рабочая температура, Сº | -30….+70 |
| Материал | PA66 |
| Сечение маркера (кабеля), мм2 | ||||
|---|---|---|---|---|
| 1,5 | 2,5 | 4 | 6 | |
| Индивидуальных упаковок в групповой упаковке | 10 | |||
| Индивидуальных упаковок в транспортной упаковке | 120 | |||
| Вес транспортной упаковки, кг | 6,5 | |||
| Размер транспортной упаковки, см | 43х33х16,5 | |||
| Изображение | Артикул | Тип символа | Цвет | Сечение маркера (кабеля), мм2 | Диаметр кабеля, мм2 | Индивидуальная упаковка | Групповая упаковка | Транспортная упаковка | ||
|---|---|---|---|---|---|---|---|---|---|---|
| Количество, шт. | Количество, упак. | Количество, упак. | Масса, кг | Размер, см. | ||||||
 |

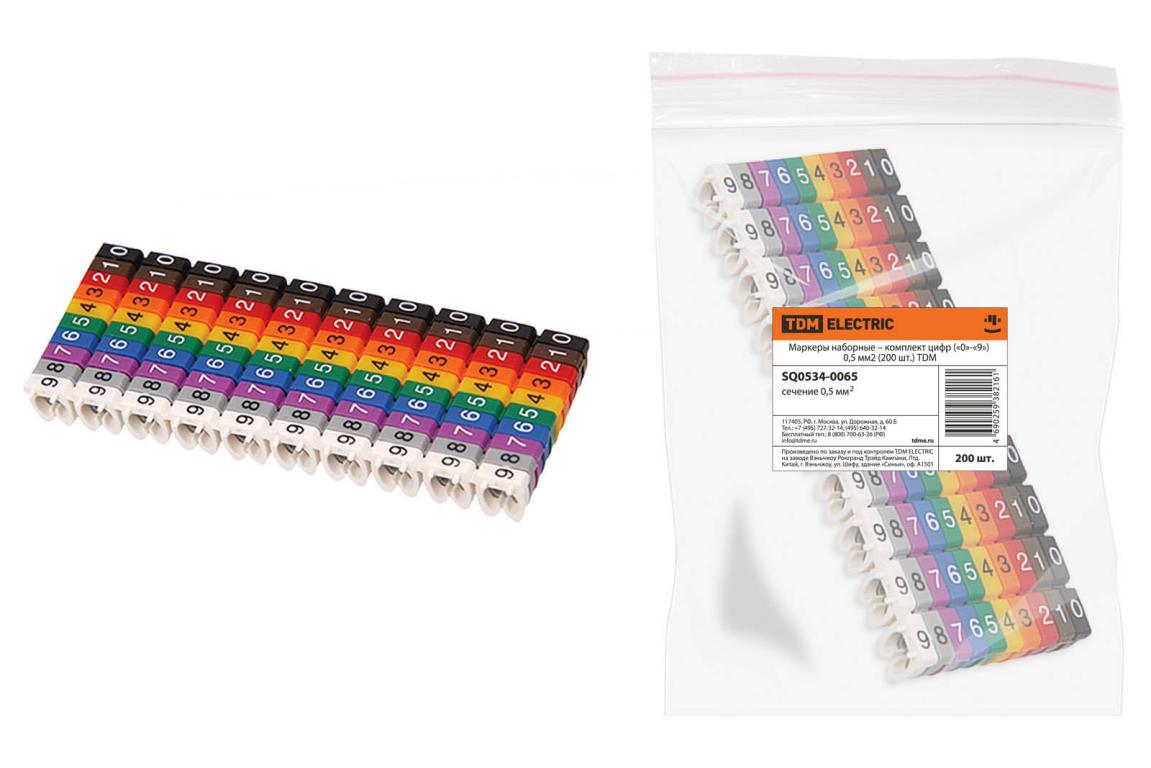

SQ0534-0065 | («0»-«9») | многоцветный | 0,5 | 2,6-3 | 200 | 10 | 200 | 6 | 43х33х16,5 |
 |

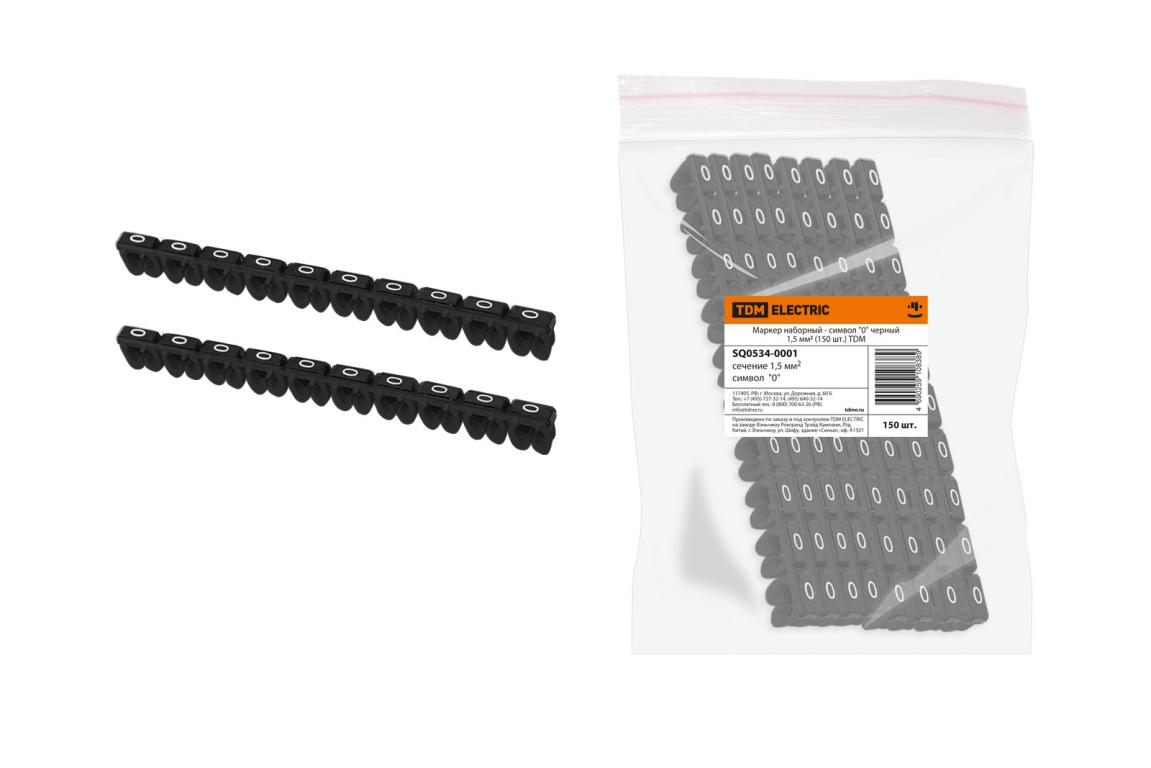

SQ0534-0001 | «0» | черный | 1,5 | 3-3,7 | 150 | 10 | 120 | 2,5 | 43х33х16,5 |
 |

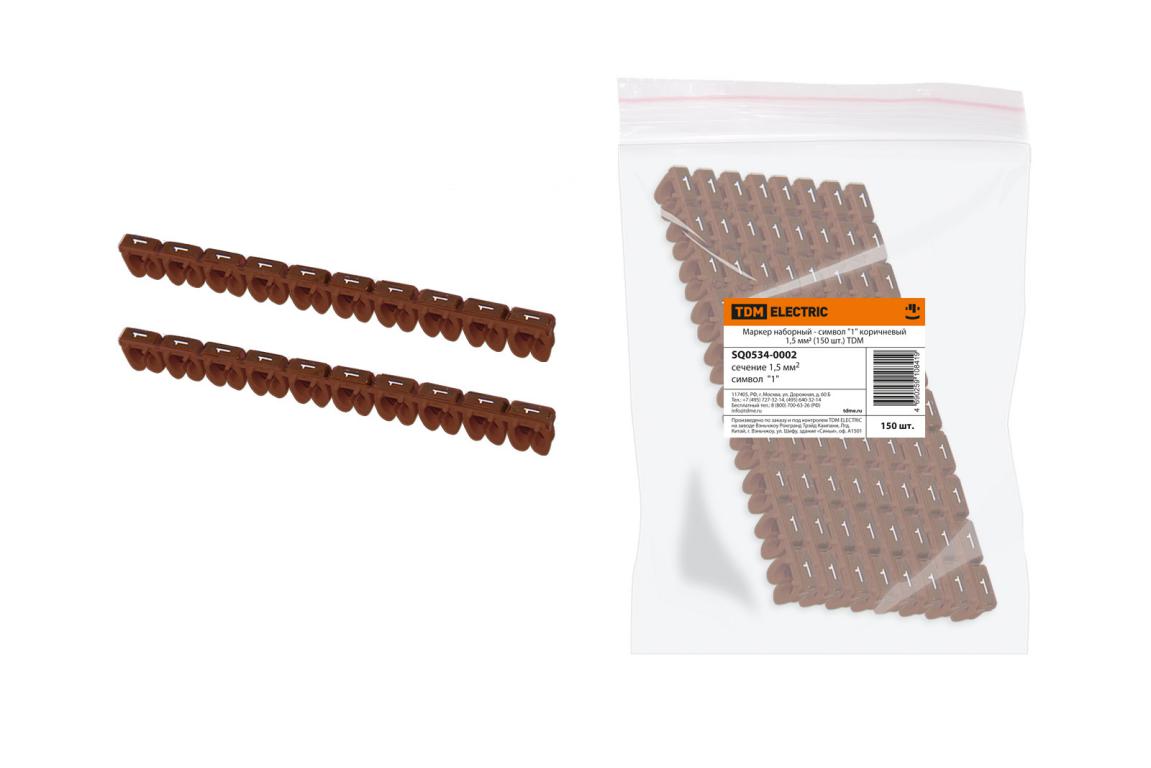

SQ0534-0002 | «1» | коричневый | 1,5 | 3-3,7 | 150 | 10 | 120 | 2,5 | 43х33х16,5 |
 |

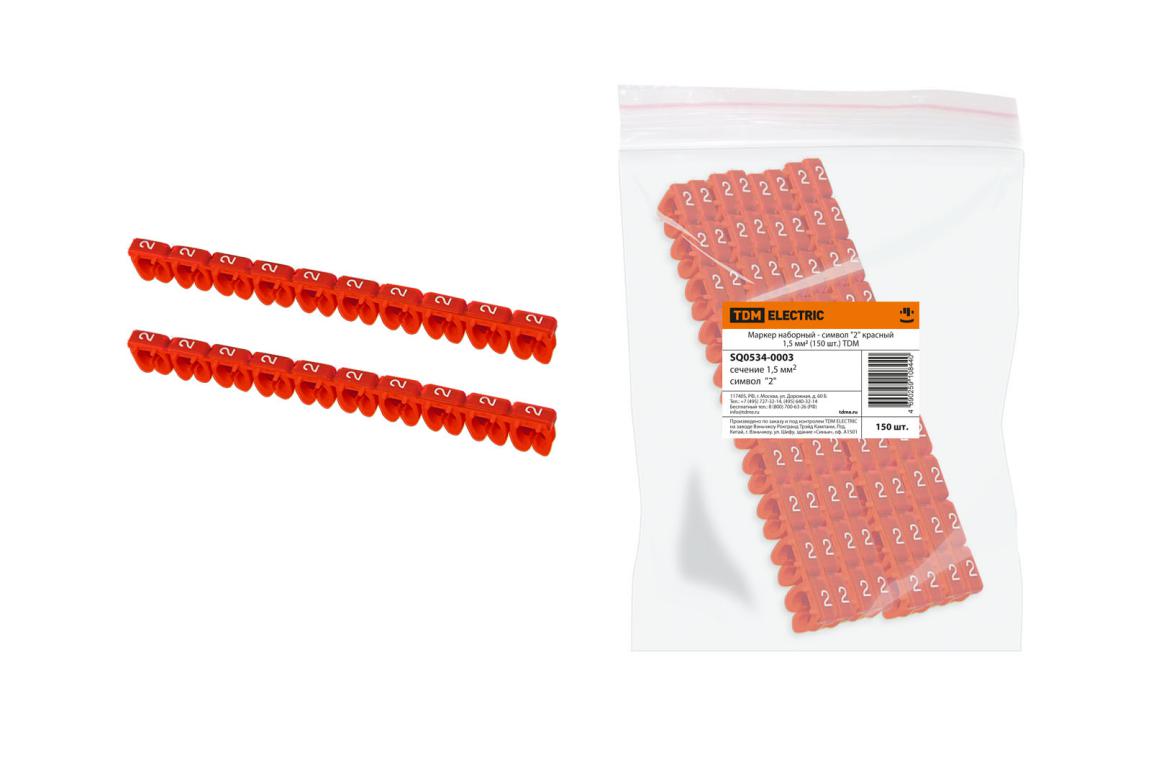

SQ0534-0003 | «2» | красный | 1,5 | 3-3,7 | 150 | 10 | 120 | 2,5 | 43х33х16,5 |
 |

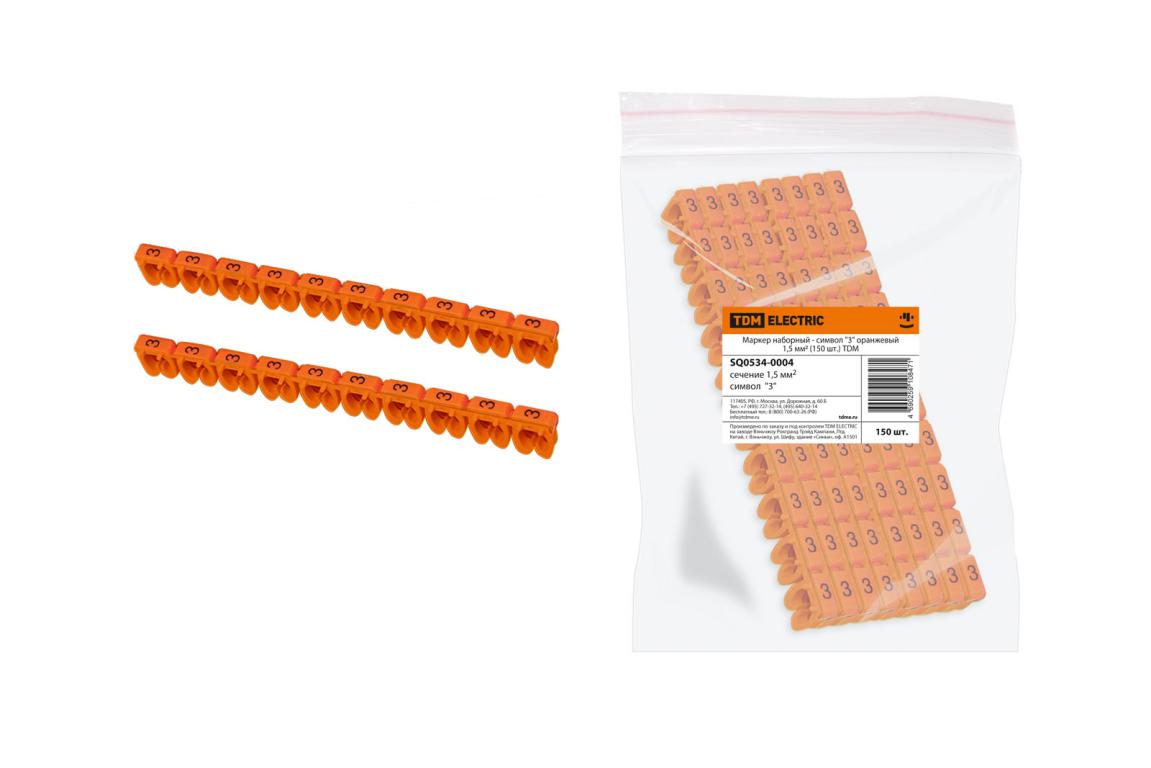

SQ0534-0004 | «3» | оранжевый | 1,5 | 3-3,7 | 150 | 10 | 120 | 2,5 | 43х33х16,5 |
 |

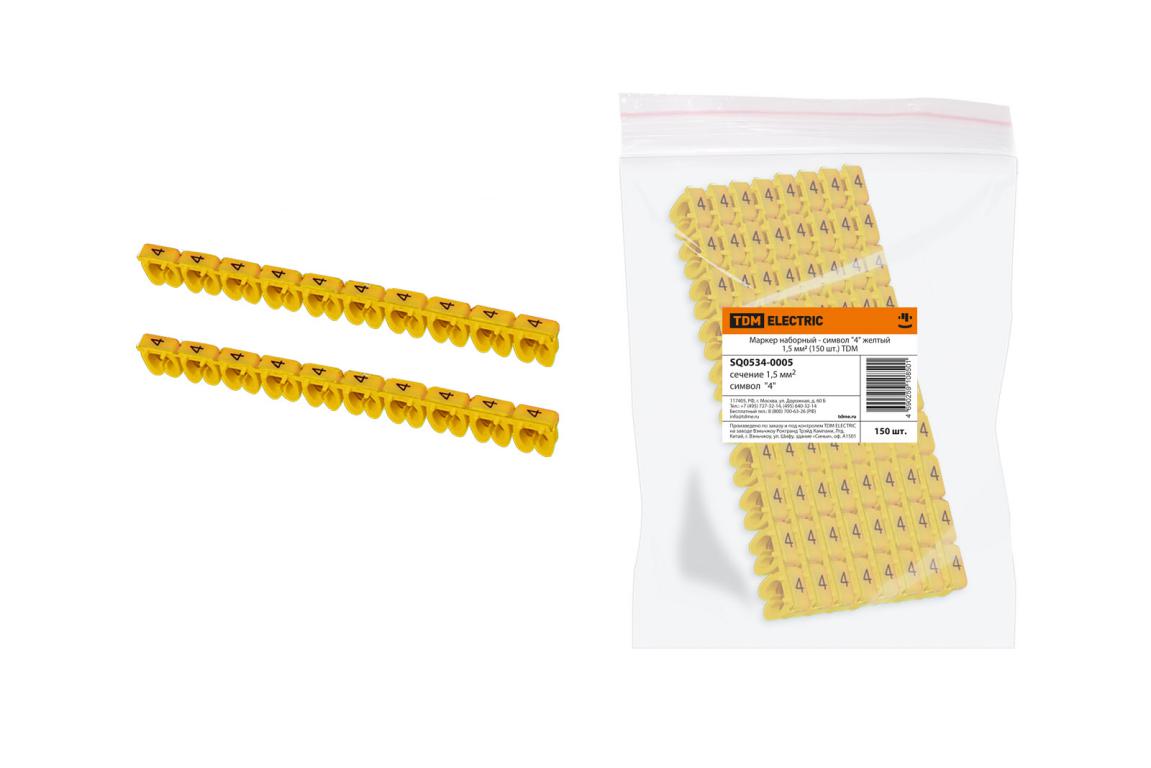

SQ0534-0005 | «4» | желтый | 1,5 | 3-3,7 | 150 | 10 | 120 | 2,5 | 43х33х16,5 |
 |
SQ0534-0006 | «5» | зеленый | 1,5 | 3-3,7 | 150 | 10 | 120 | 2,5 | 43х33х16,5 |
 |

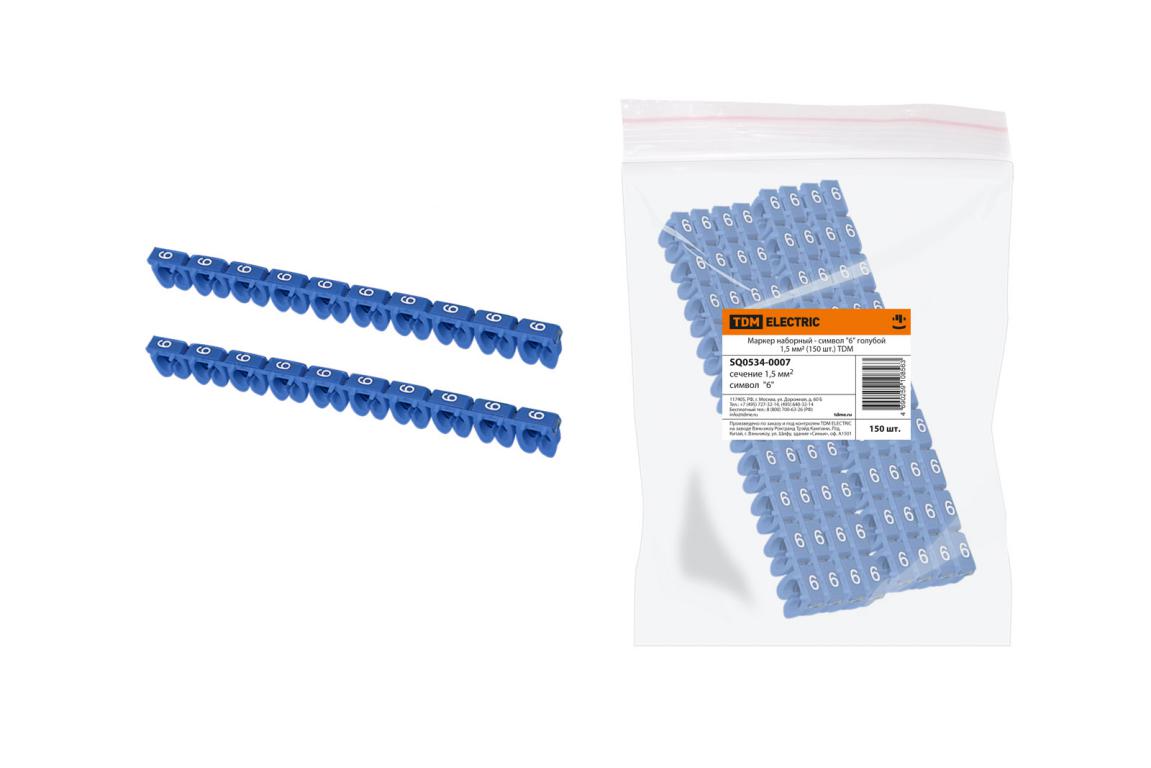

SQ0534-0007 | «6» | голубой | 1,5 | 3-3,7 | 150 | 10 | 120 | 2,5 | 43х33х16,5 |
 |

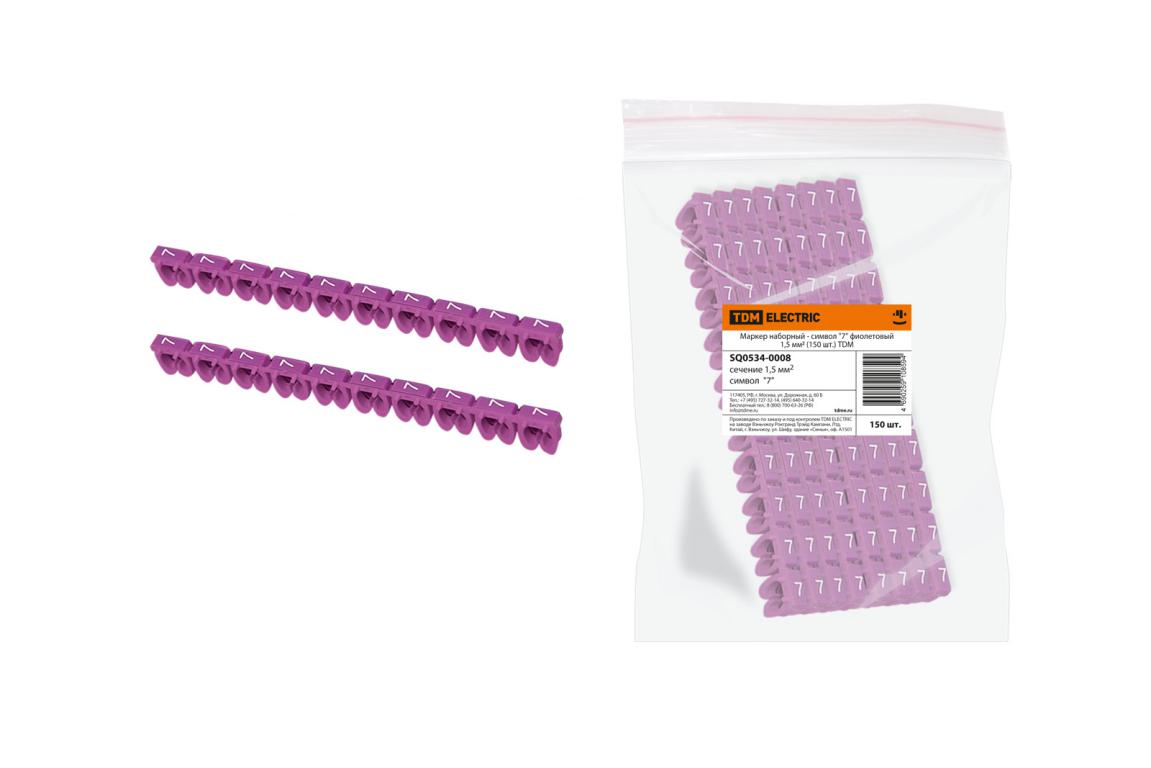

SQ0534-0008 | «7» | фиолетовый | 1,5 | 3-3,7 | 150 | 10 | 120 | 2,5 | 43х33х16,5 |
 |

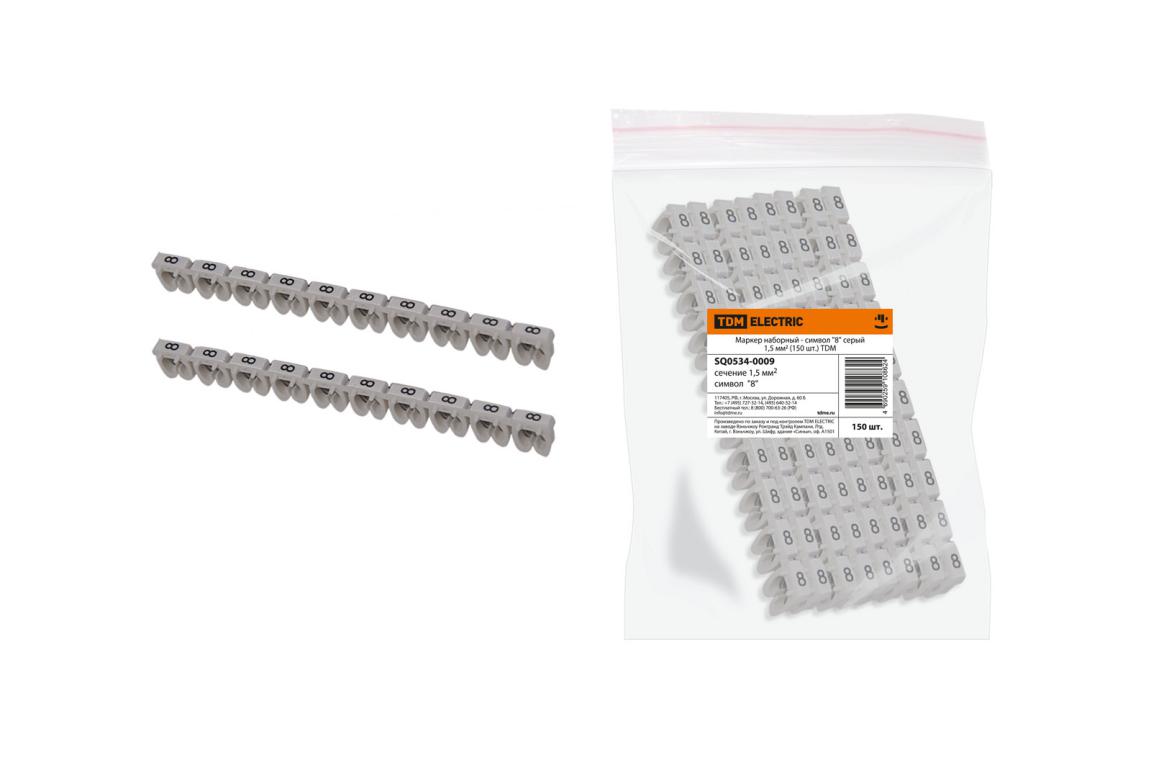

SQ0534-0009 | «8» | серый | 1,5 | 3-3,7 | 150 | 10 | 120 | 2,5 | 43х33х16,5 |
 |

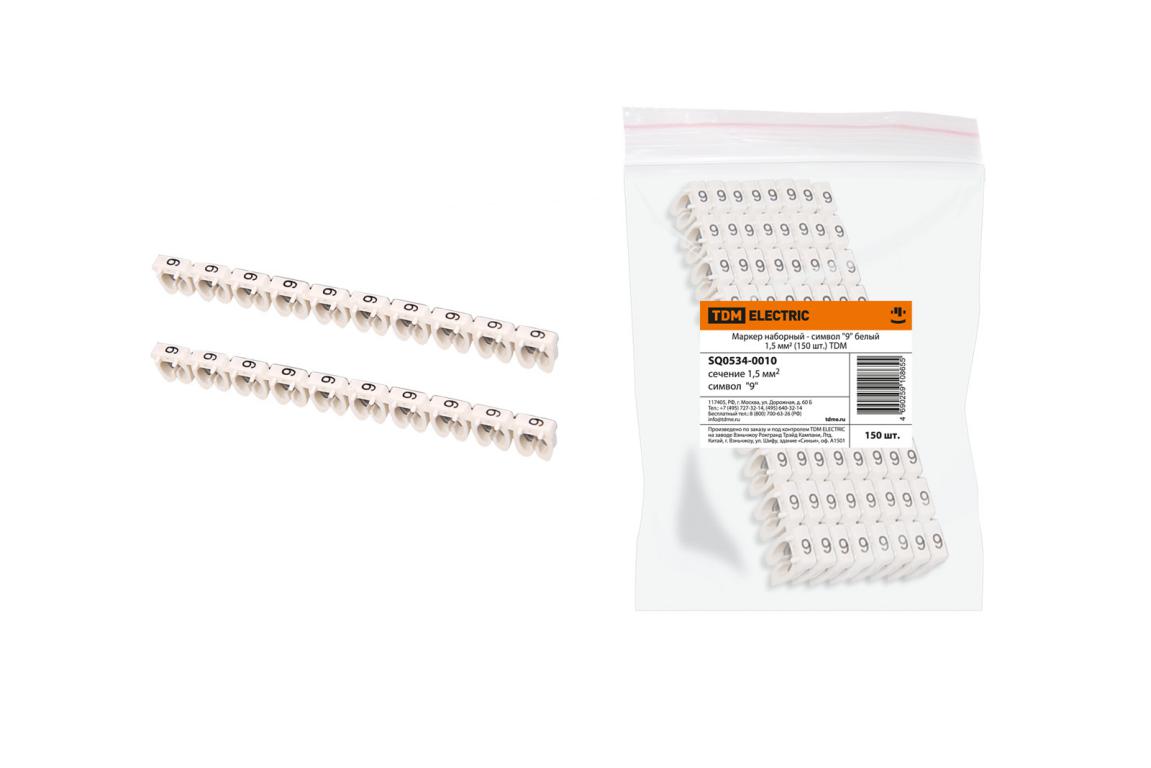

SQ0534-0010 | «9» | белый | 1,5 | 3-3,7 | 150 | 10 | 120 | 2,5 | 43х33х16,5 |
 |

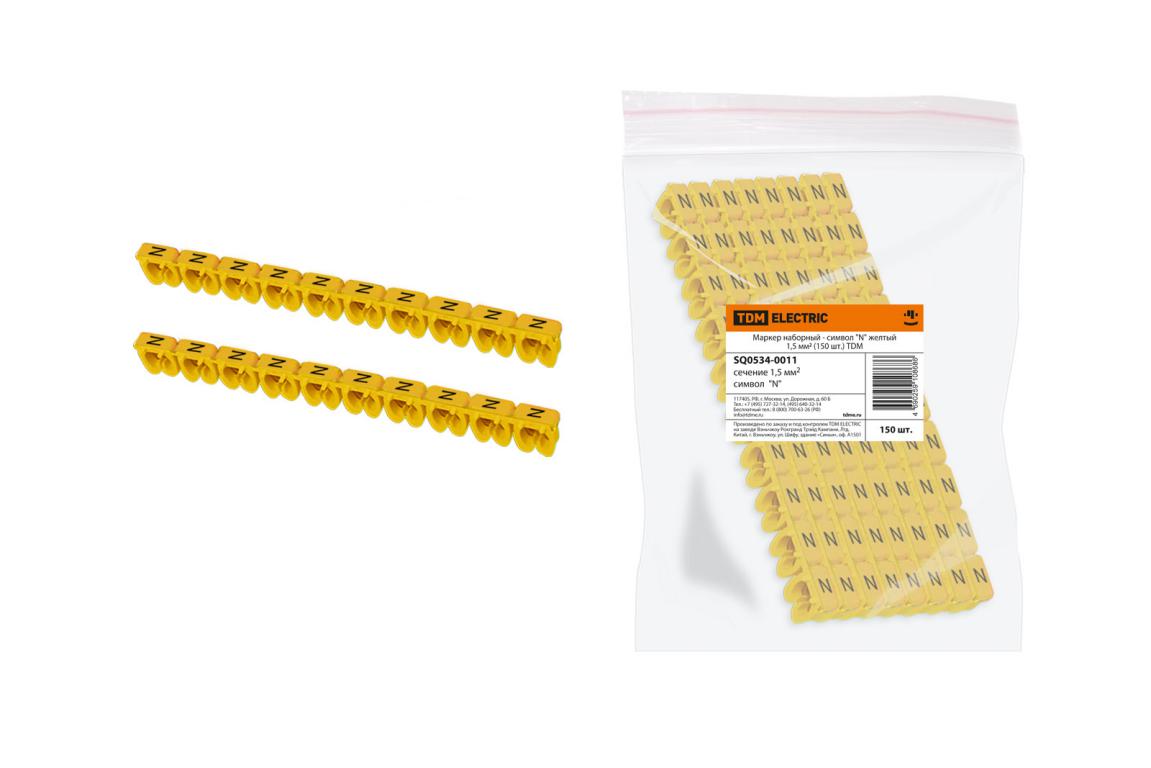

SQ0534-0011 | "N" | желтый | 1,5 | 3-3,7 | 150 | 10 | 120 | 2,5 | 43х33х16,5 |
 |

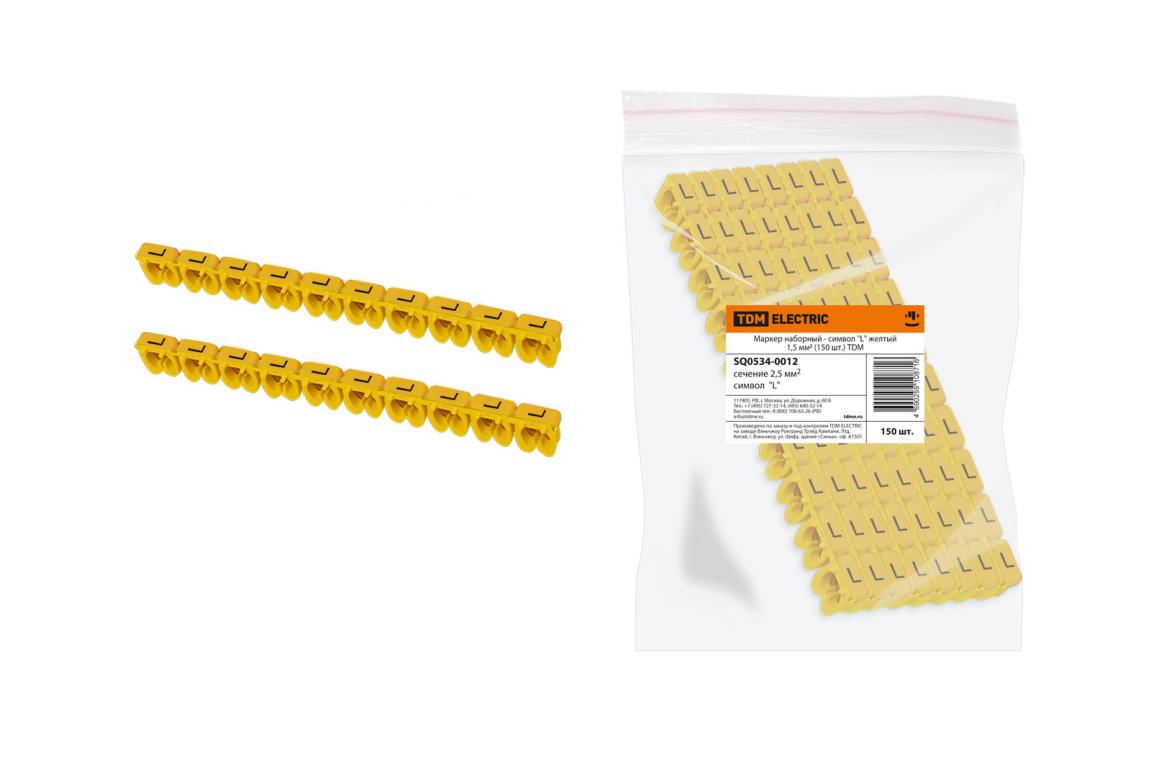

SQ0534-0012 | "L" | желтый | 1,5 | 3-3,7 | 150 | 10 | 120 | 2,5 | 43х33х16,5 |
 |

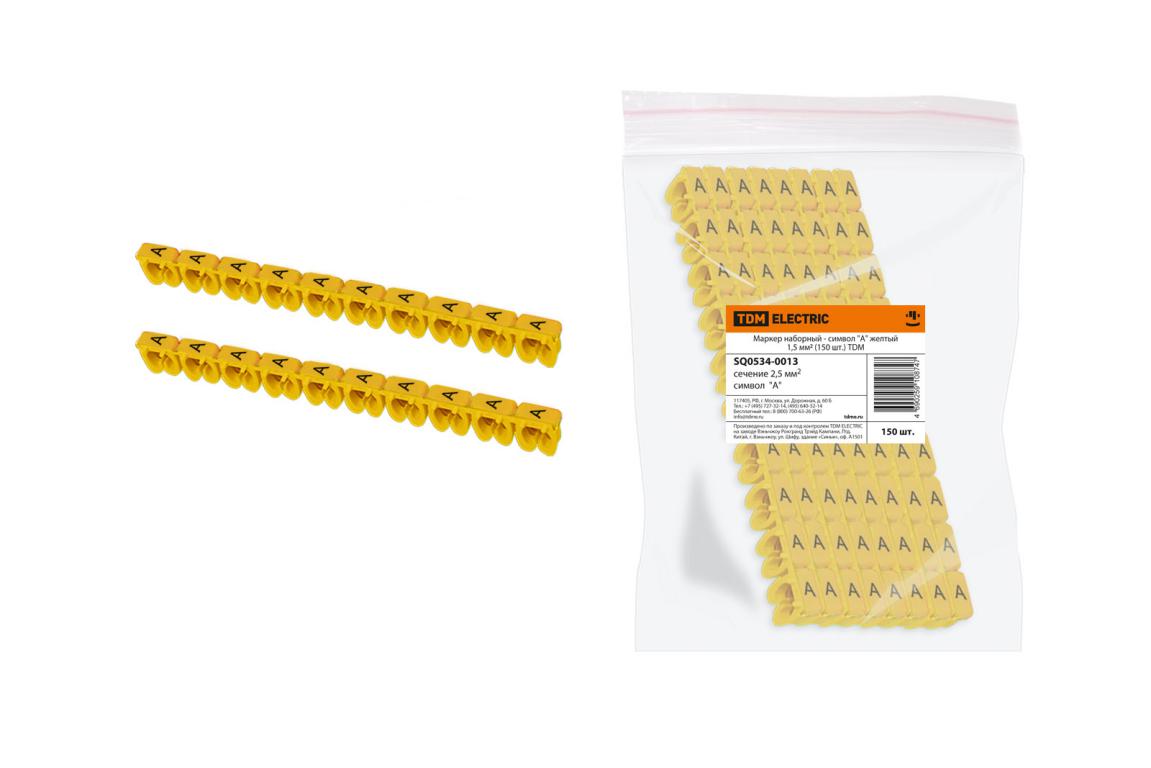

SQ0534-0013 | "A" | желтый | 1,5 | 3-3,7 | 150 | 10 | 120 | 2,5 | 43х33х16,5 |
 |

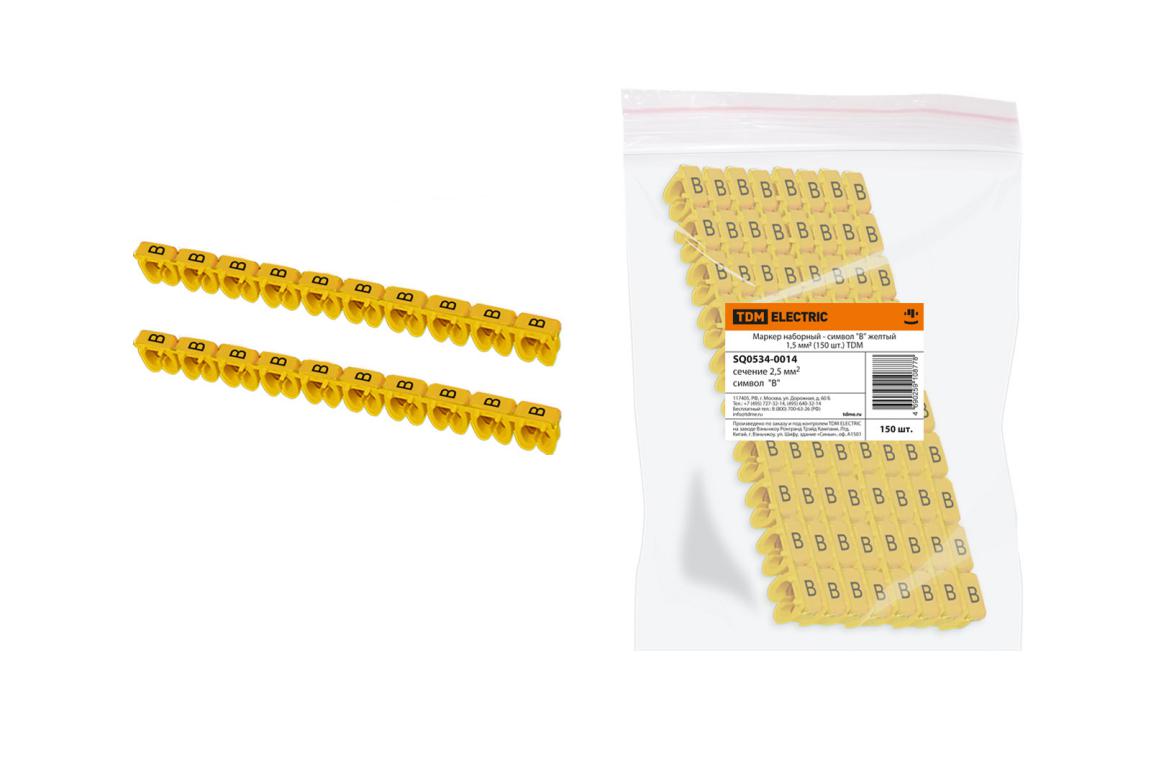

SQ0534-0014 | "B" | желтый | 1,5 | 3-3,7 | 150 | 10 | 120 | 2,5 | 43х33х16,5 |
 |
SQ0534-0015 | "C" | желтый | 1,5 | 3-3,7 | 150 | 10 | 120 | 2,5 | 43х33х16,5 |
 |

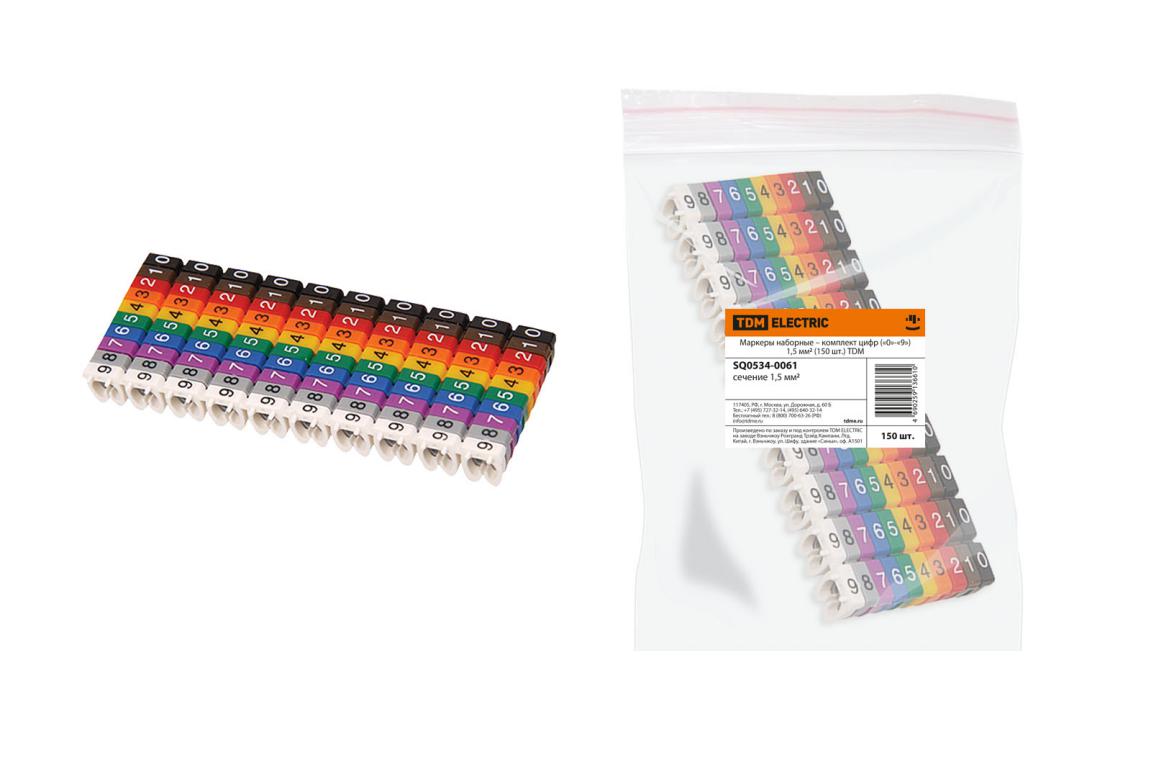

SQ0534-0061 | («0»-«9») | многоцветный | 1,5 | 3-3,7 | 150 | 10 | 120 | 2,5 | 43х33х16,5 |
 |

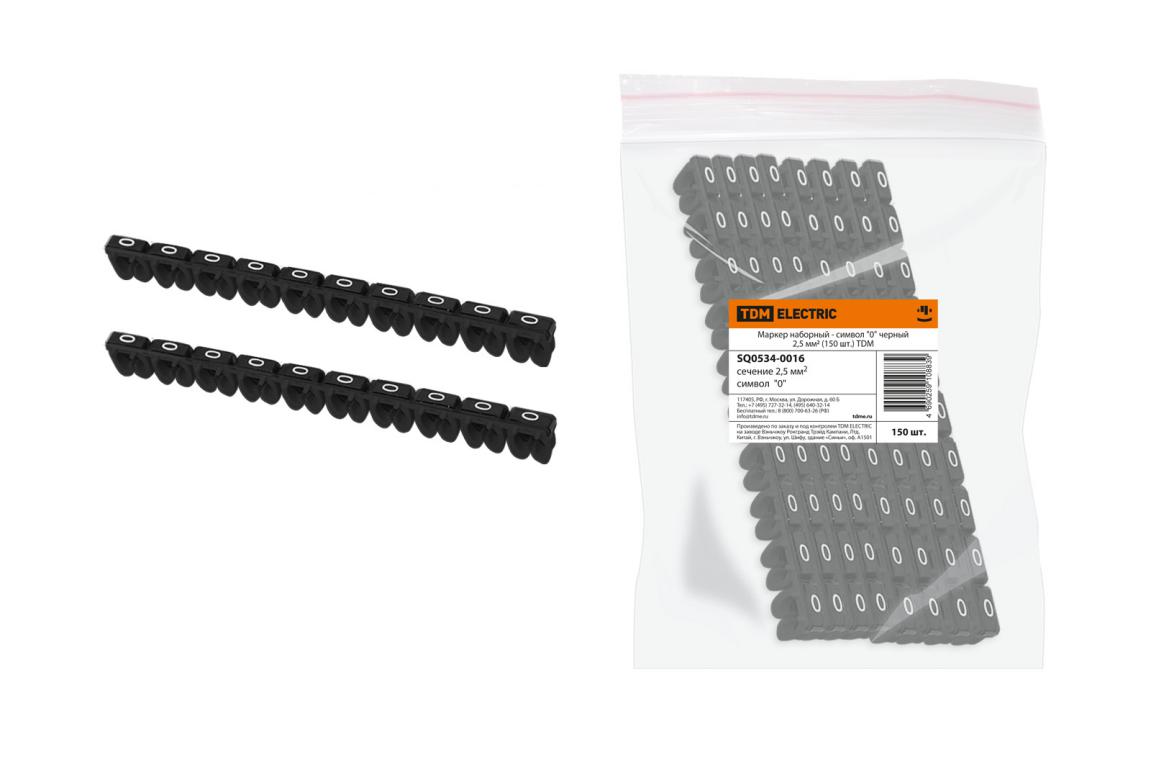

SQ0534-0016 | «0» | черный | 2,5 | 3,9-4,3 | 150 | 10 | 120 | 3 | 43х33х16,5 |
 |

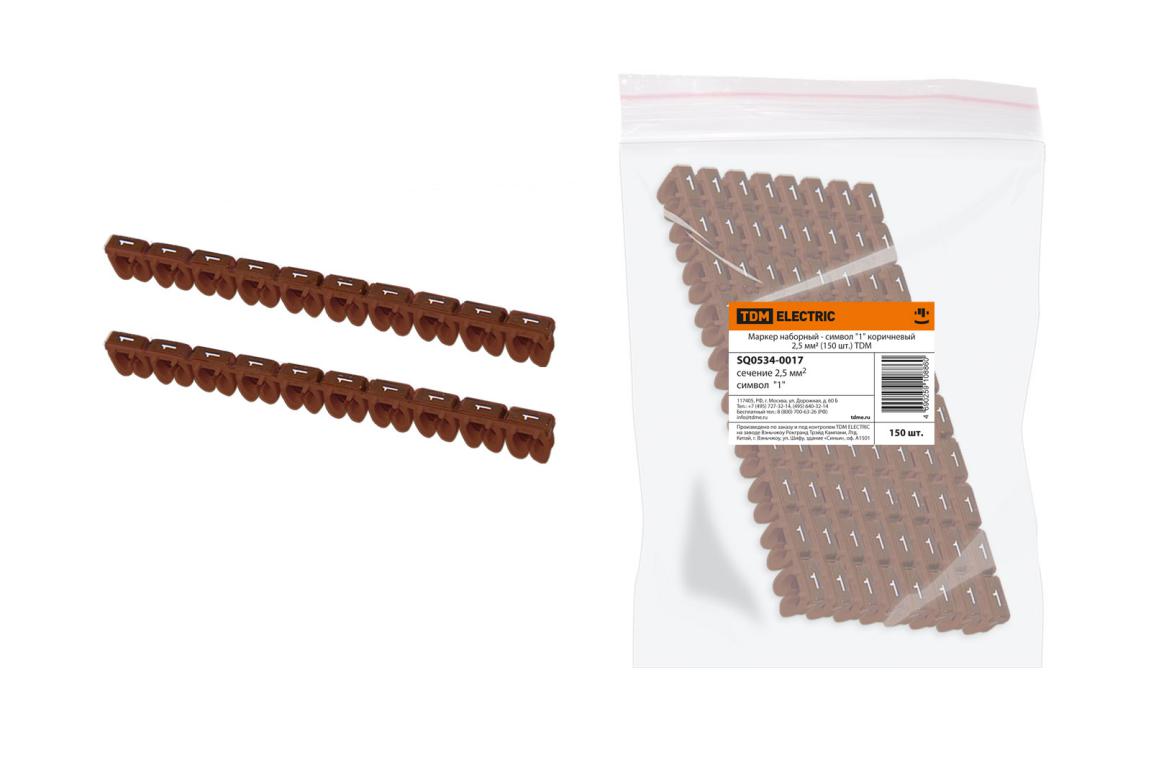

SQ0534-0017 | «1» | коричневый | 2,5 | 3,9-4,3 | 150 | 10 | 120 | 3 | 43х33х16,5 |
 |

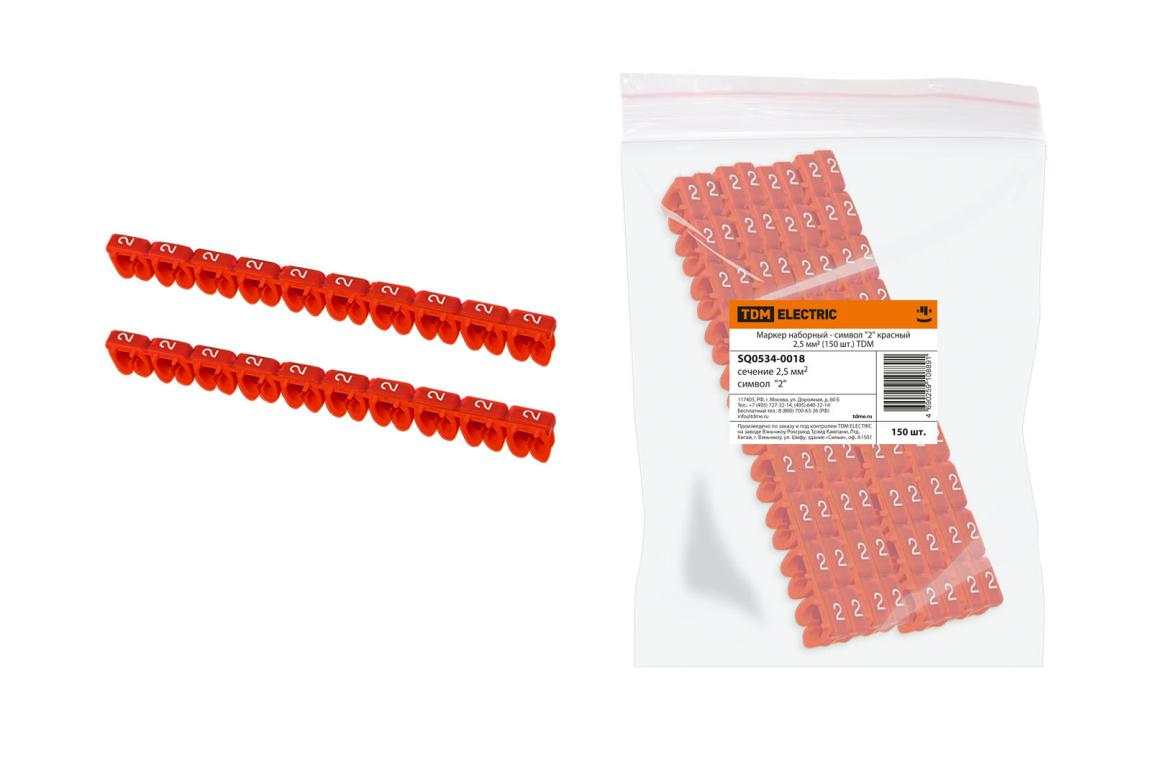

SQ0534-0018 | «2» | красный | 2,5 | 3,9-4,3 | 150 | 10 | 120 | 3 | 43х33х16,5 |
 |

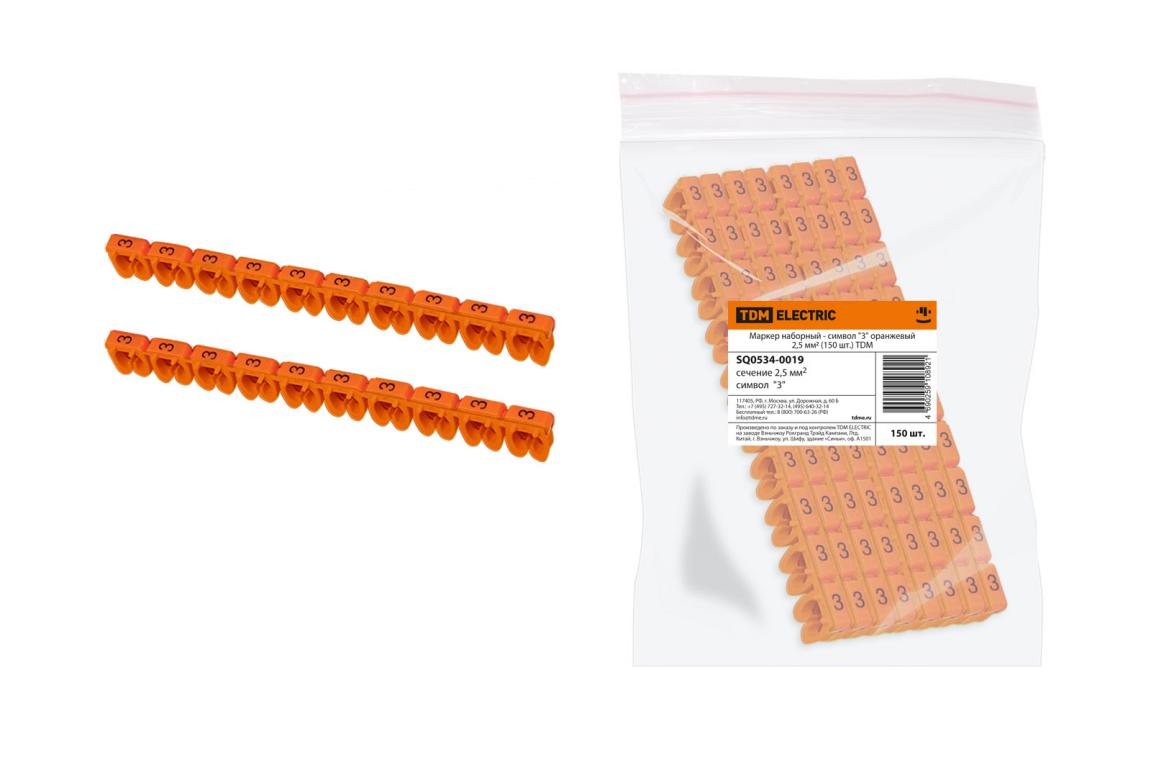

SQ0534-0019 | «3» | оранжевый | 2,5 | 3,9-4,3 | 150 | 10 | 120 | 3 | 43х33х16,5 |
 |

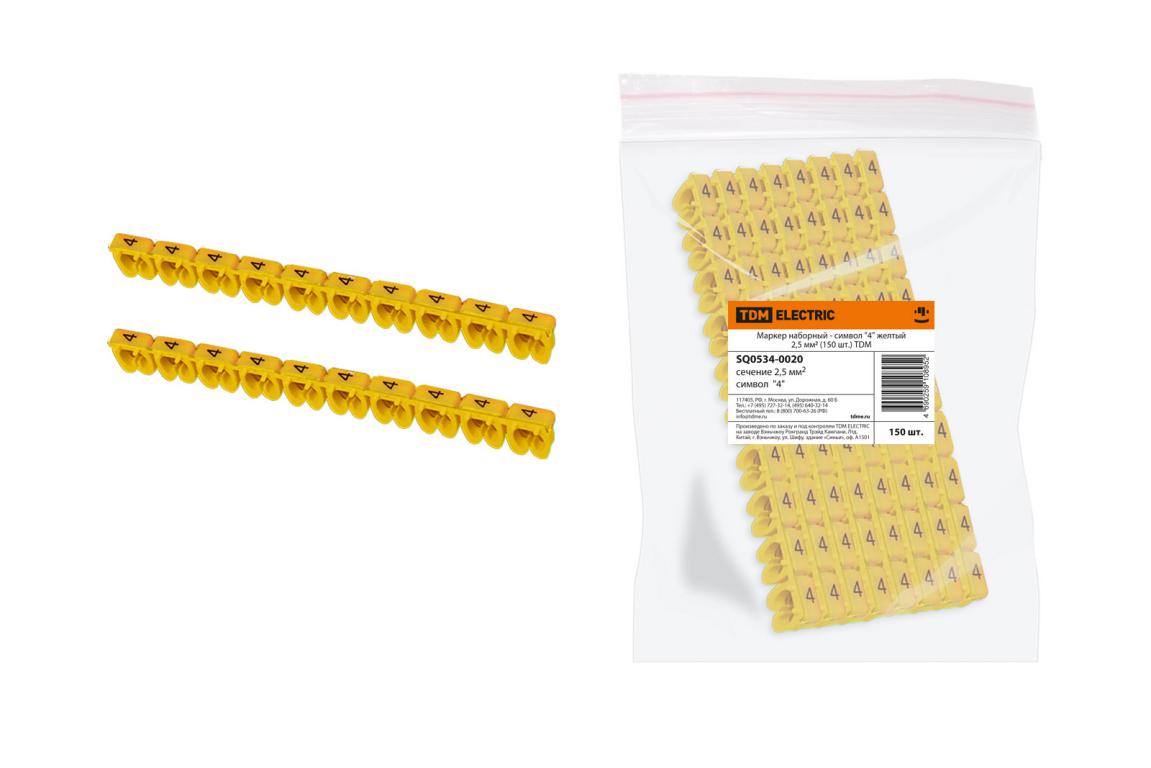

SQ0534-0020 | «4» | желтый | 2,5 | 3,9-4,3 | 150 | 10 | 120 | 3 | 43х33х16,5 |
 |

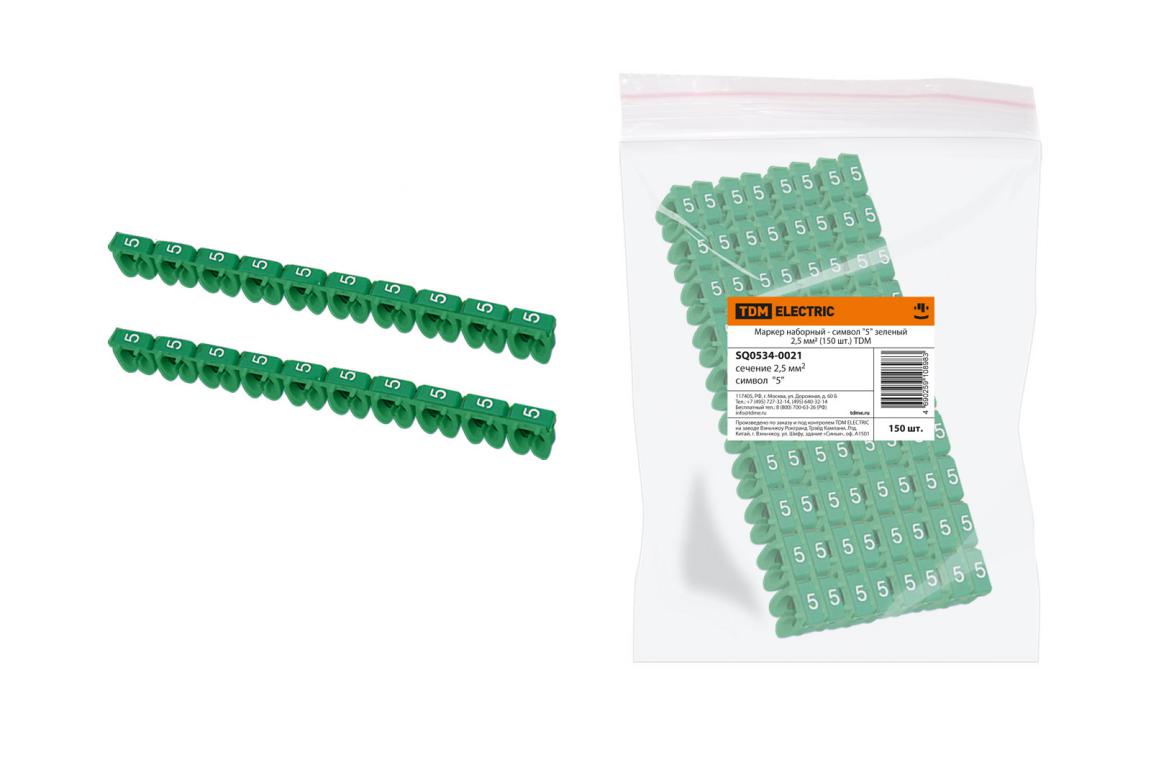

SQ0534-0021 | «5» | зеленый | 2,5 | 3,9-4,3 | 150 | 10 | 120 | 3 | 43х33х16,5 |
 |

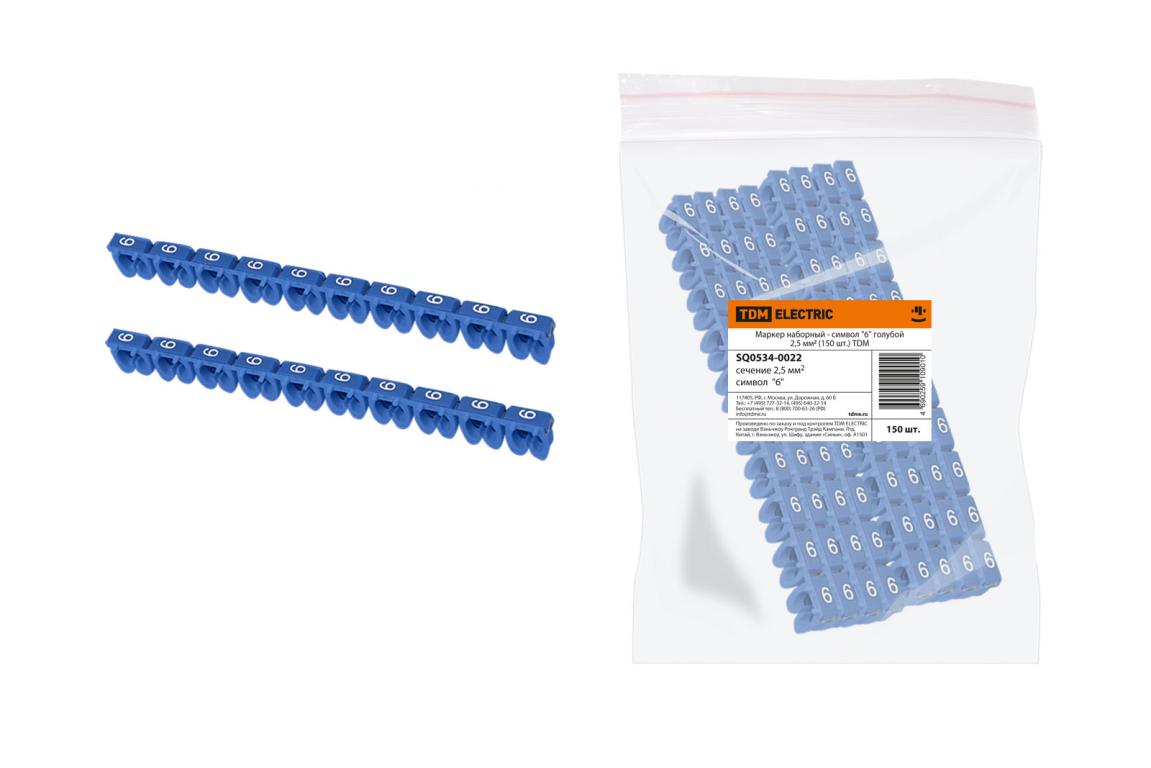

SQ0534-0022 | «6» | голубой | 2,5 | 3,9-4,3 | 150 | 10 | 120 | 3 | 43х33х16,5 |
 |

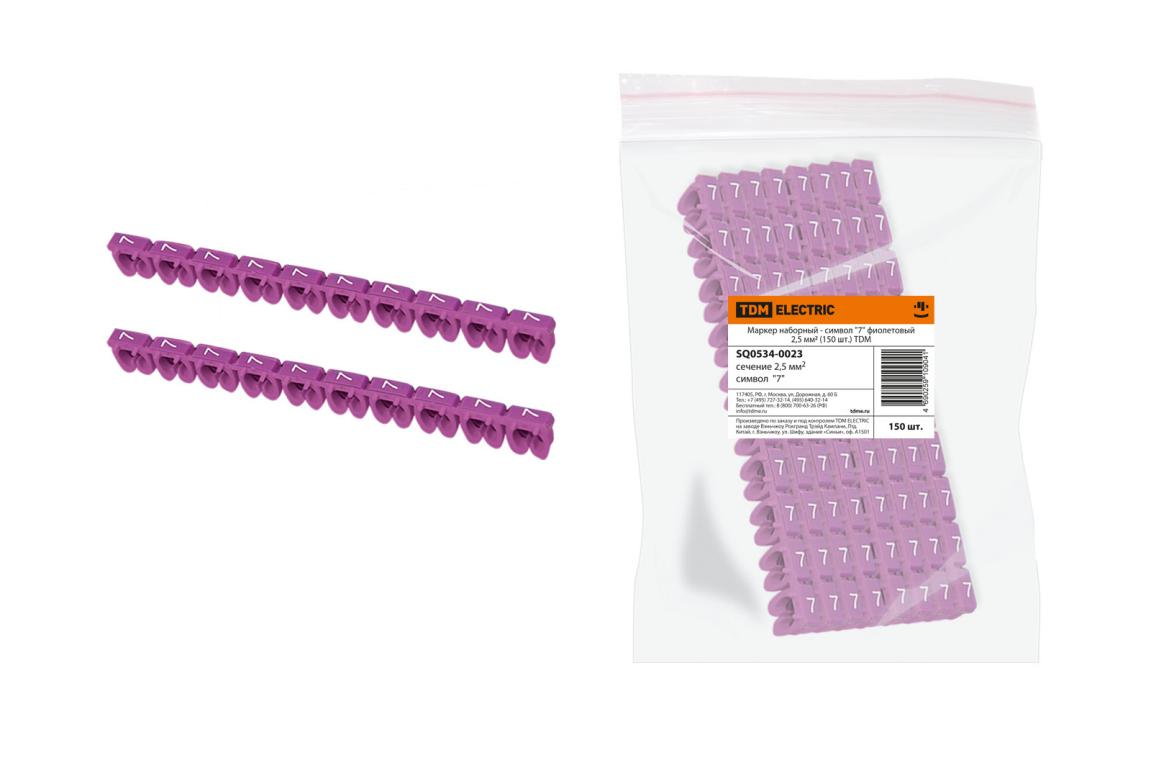

SQ0534-0023 | «7» | фиолетовый | 2,5 | 3,9-4,3 | 150 | 10 | 120 | 3 | 43х33х16,5 |
 |

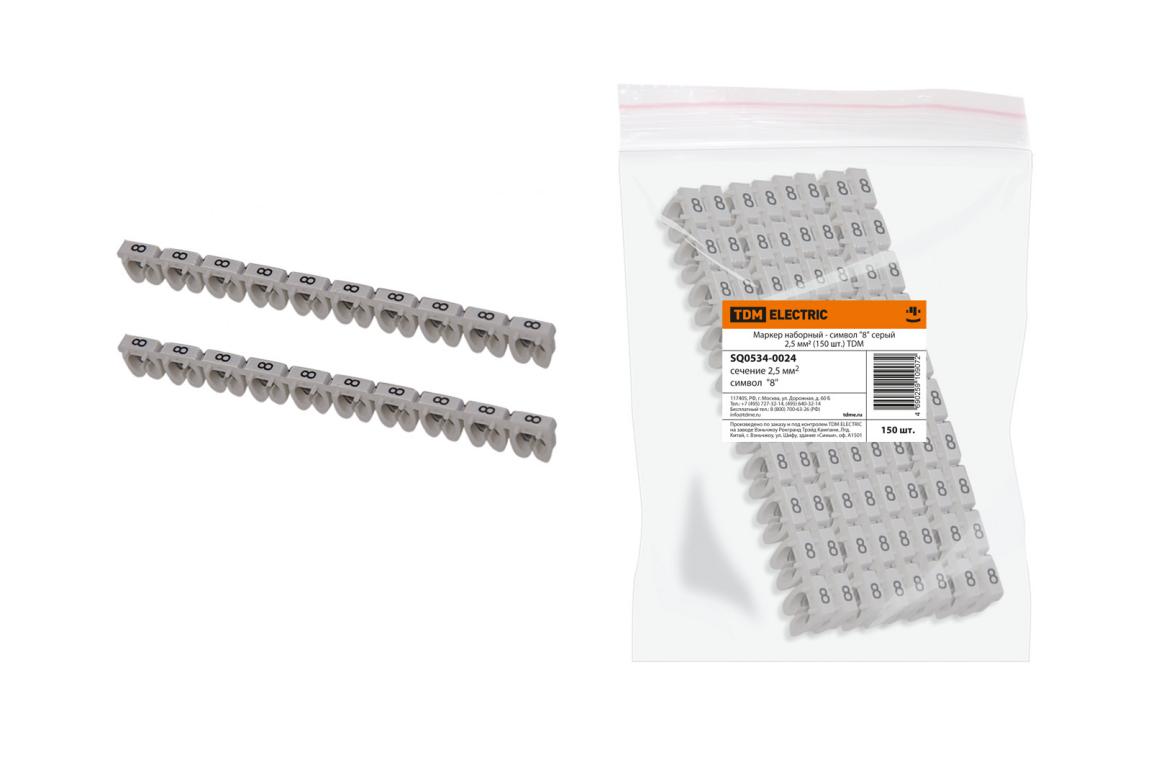

SQ0534-0024 | «8» | серый | 2,5 | 3,9-4,3 | 150 | 10 | 120 | 3 | 43х33х16,5 |
 |

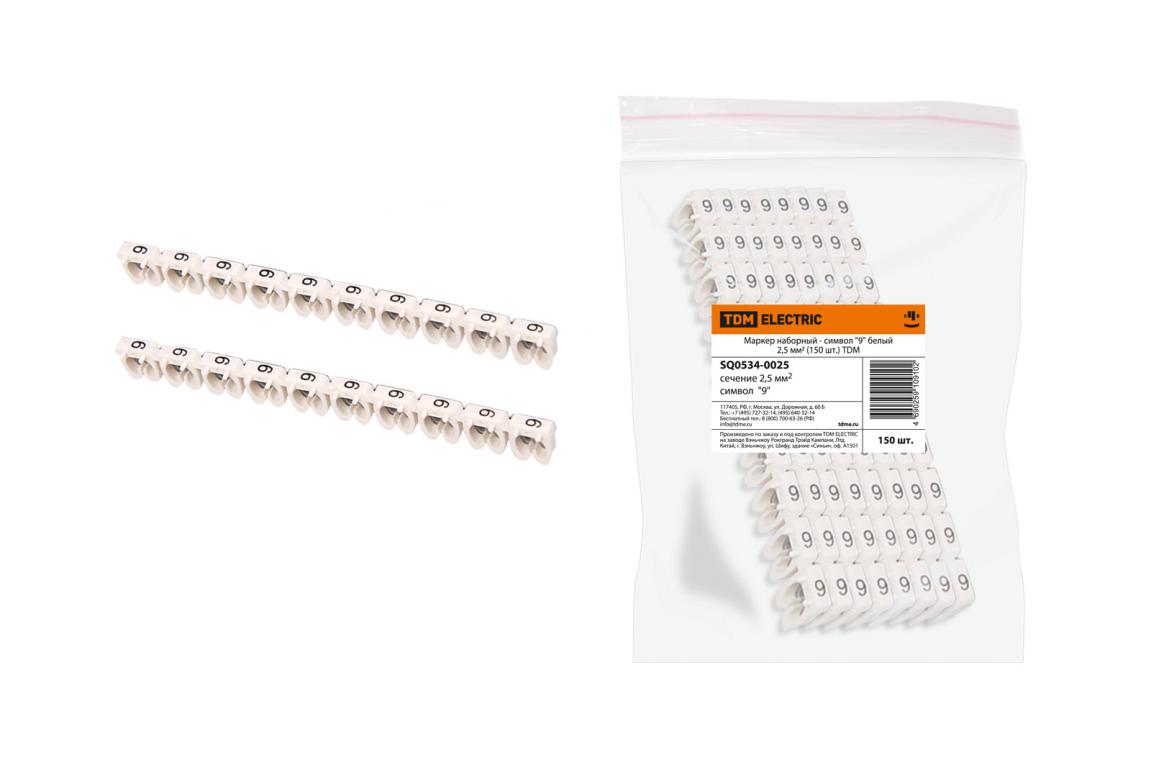

SQ0534-0025 | «9» | белый | 2,5 | 3,9-4,3 | 150 | 10 | 120 | 3 | 43х33х16,5 |
 |

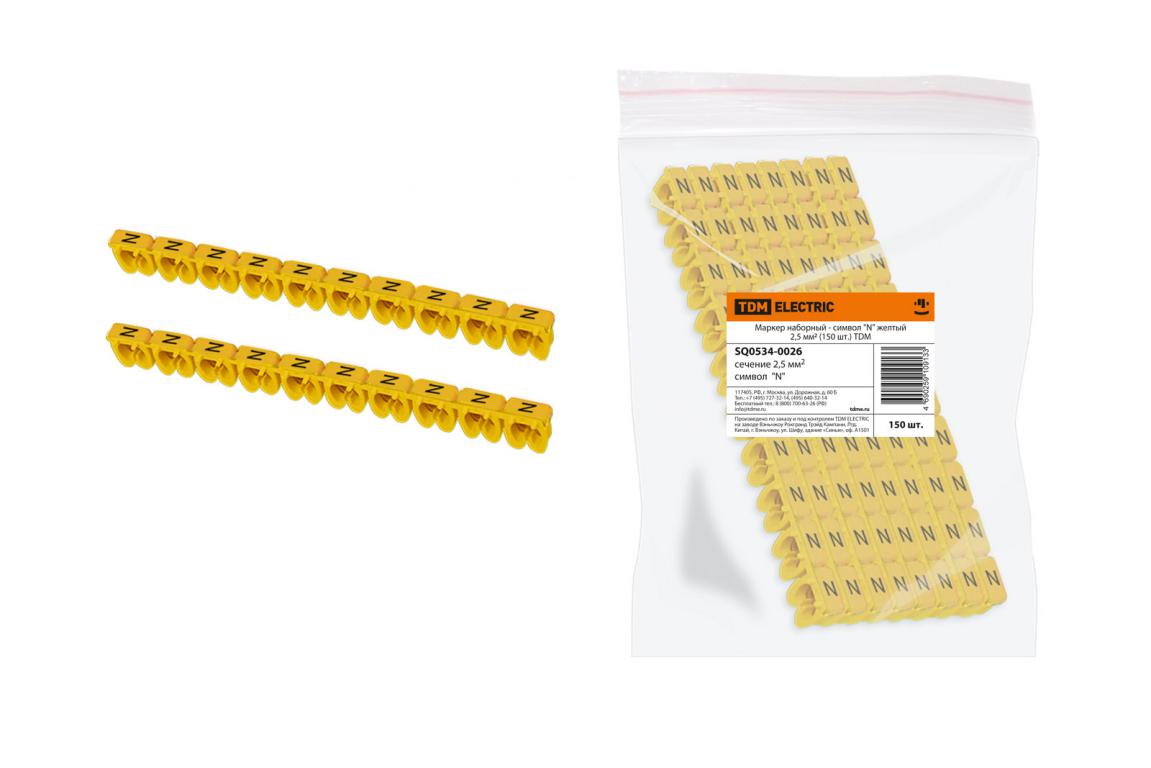

SQ0534-0026 | "N" | желтый | 2,5 | 3,9-4,3 | 150 | 10 | 120 | 3 | 43х33х16,5 |
 |

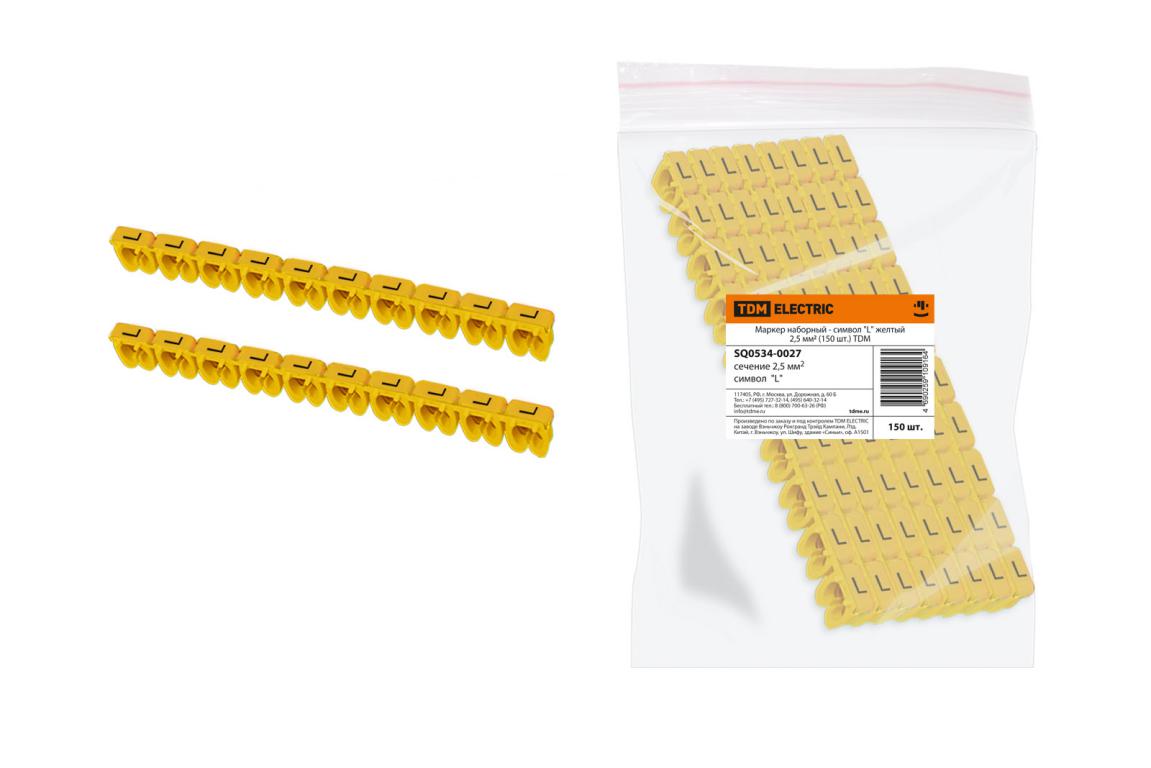

SQ0534-0027 | "L" | желтый | 2,5 | 3,9-4,3 | 150 | 10 | 120 | 3 | 43х33х16,5 |
 |

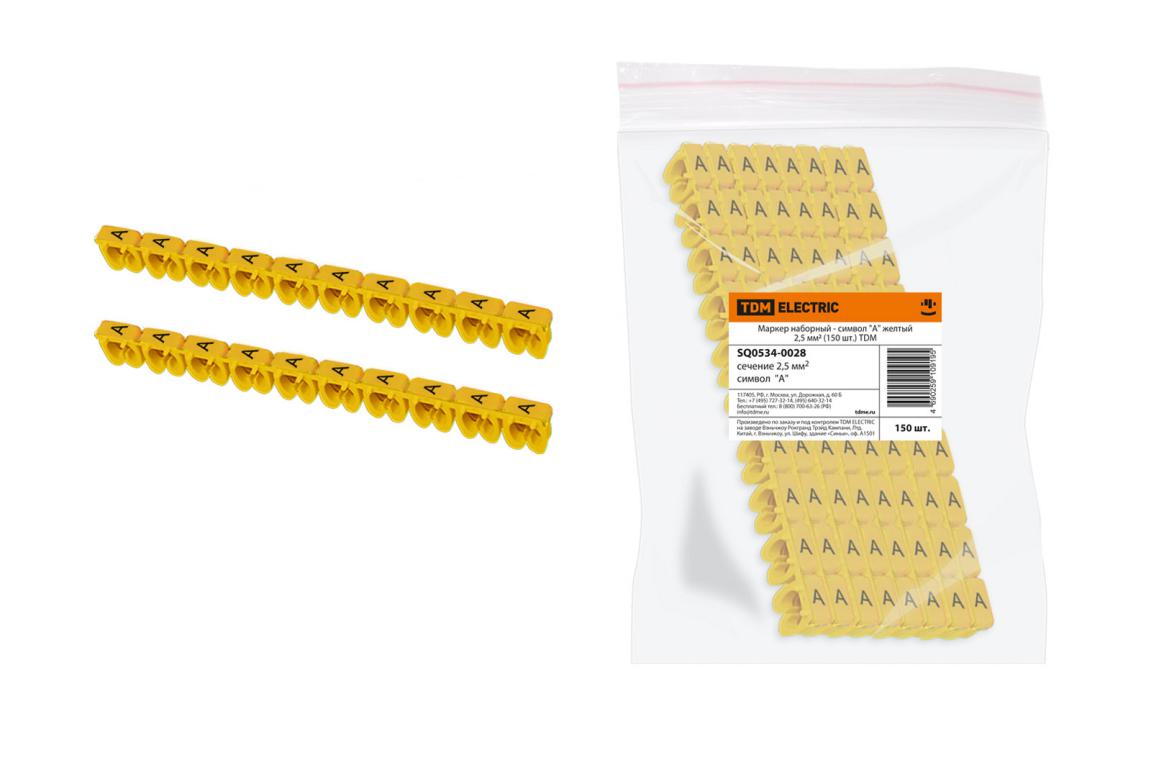

SQ0534-0028 | "A" | желтый | 2,5 | 3,9-4,3 | 150 | 10 | 120 | 3 | 43х33х16,5 |
 |

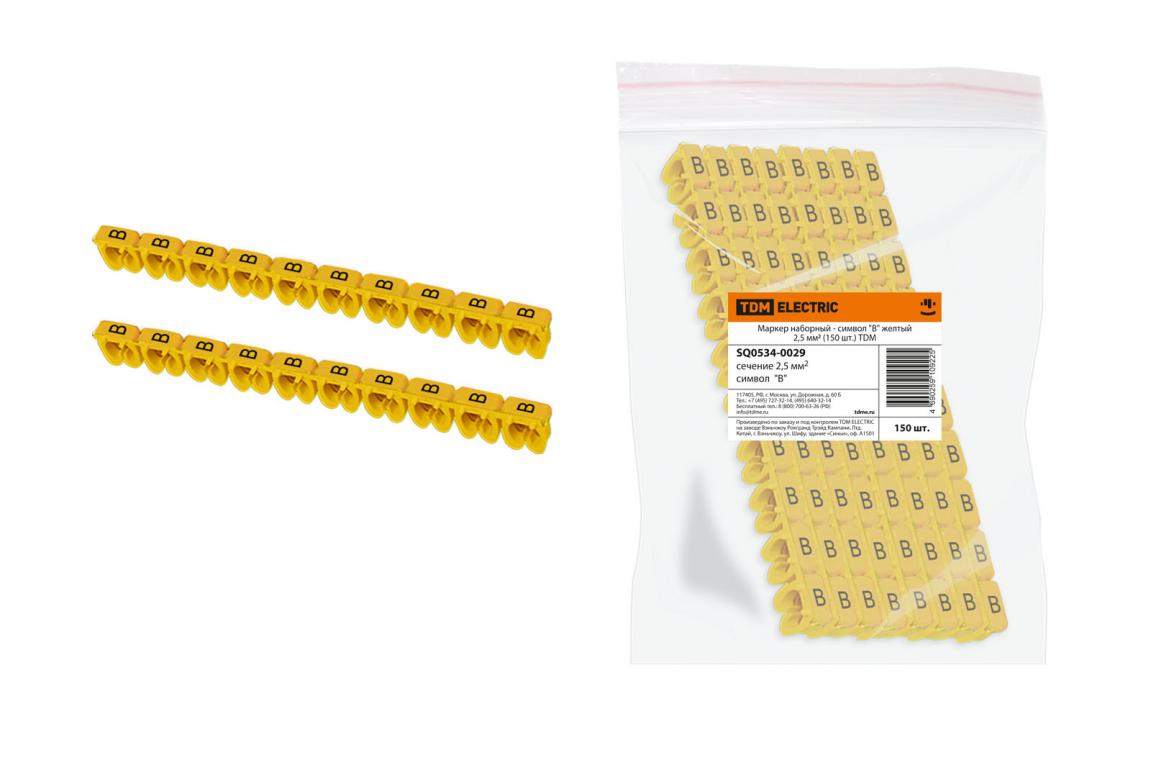

SQ0534-0029 | "B" | желтый | 2,5 | 3,9-4,3 | 150 | 10 | 120 | 3 | 43х33х16,5 |
 |

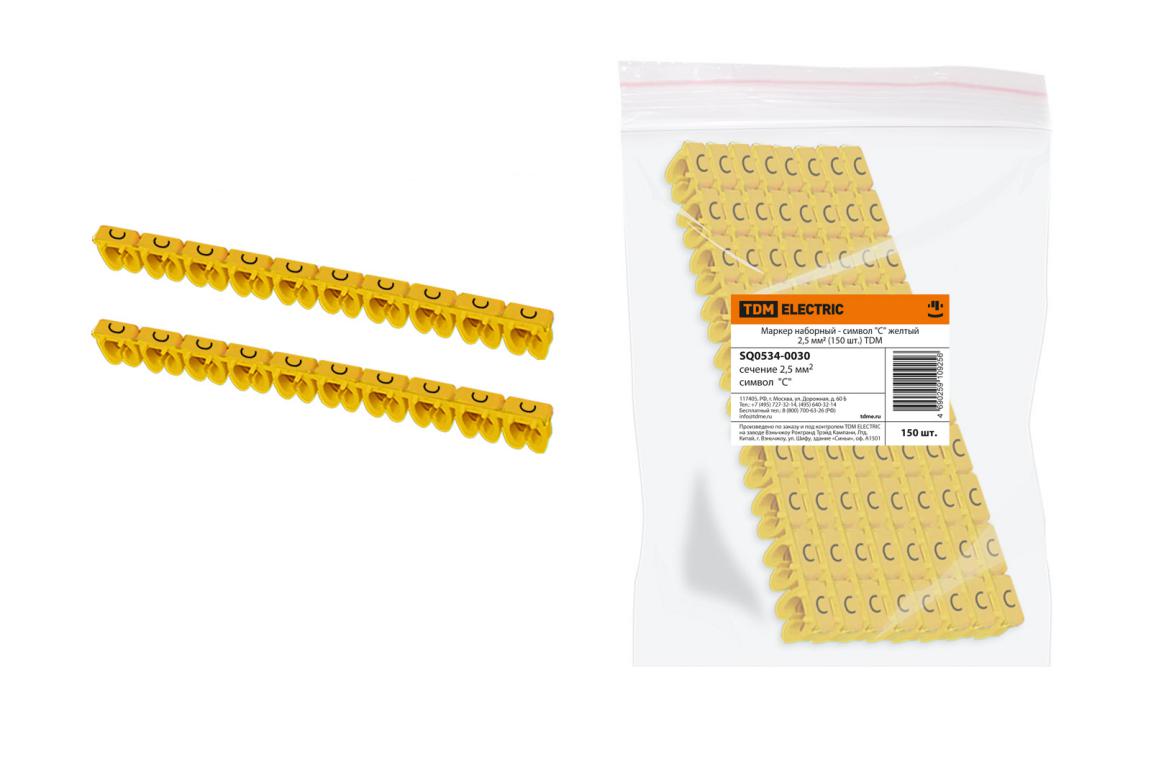

SQ0534-0030 | "C" | желтый | 2,5 | 3,9-4,3 | 150 | 10 | 120 | 3 | 43х33х16,5 |
 |

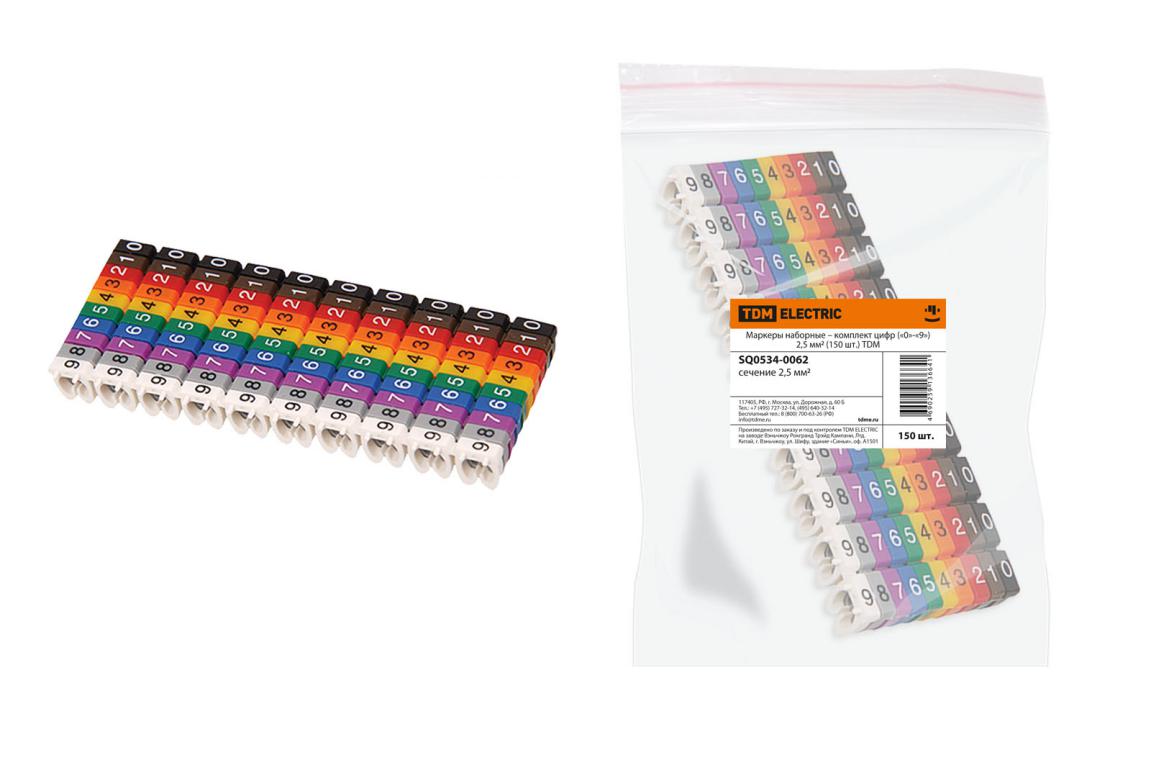

SQ0534-0062 | («0»-«9») | многоцветный | 2,5 | 3,9-4,3 | 150 | 10 | 120 | 3 | 43х33х16,5 |
 |

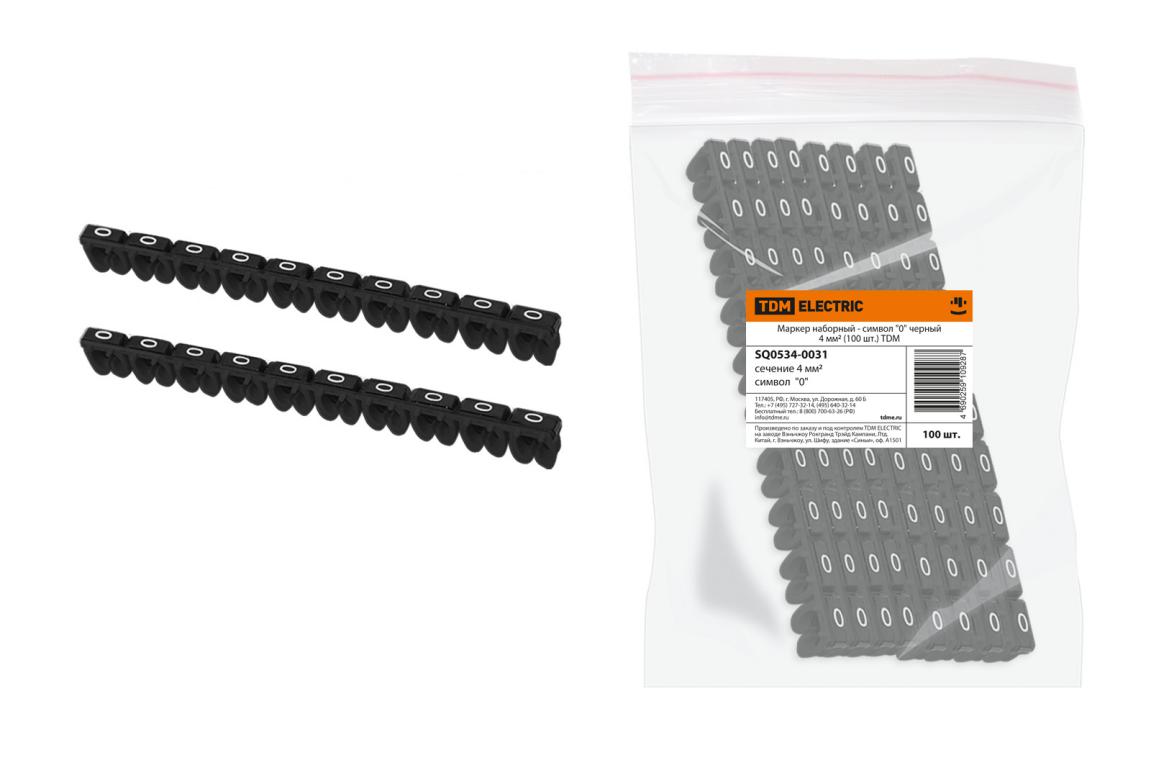

SQ0534-0031 | «0» | черный | 4 | 4-6 | 100 | 10 | 120 | 3 | 43х33х16,5 |
 |

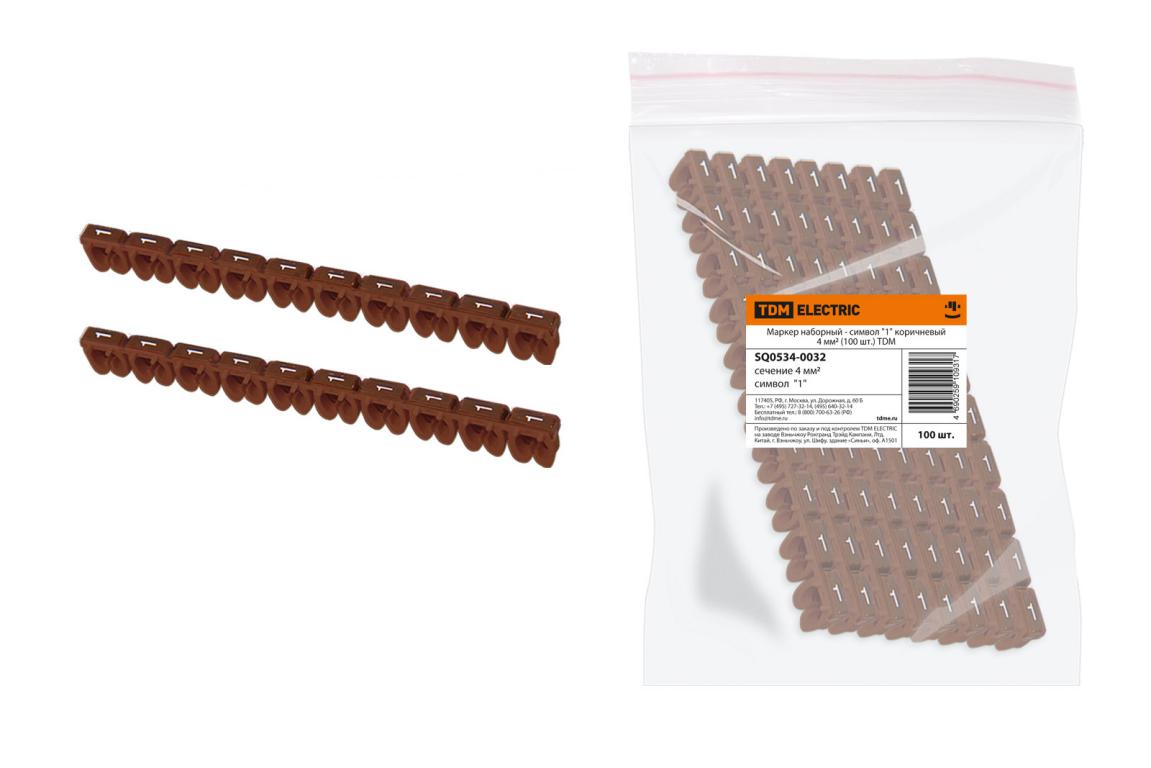

SQ0534-0032 | «1» | коричневый | 4 | 4-6 | 100 | 10 | 120 | 3 | 43х33х16,5 |
 |

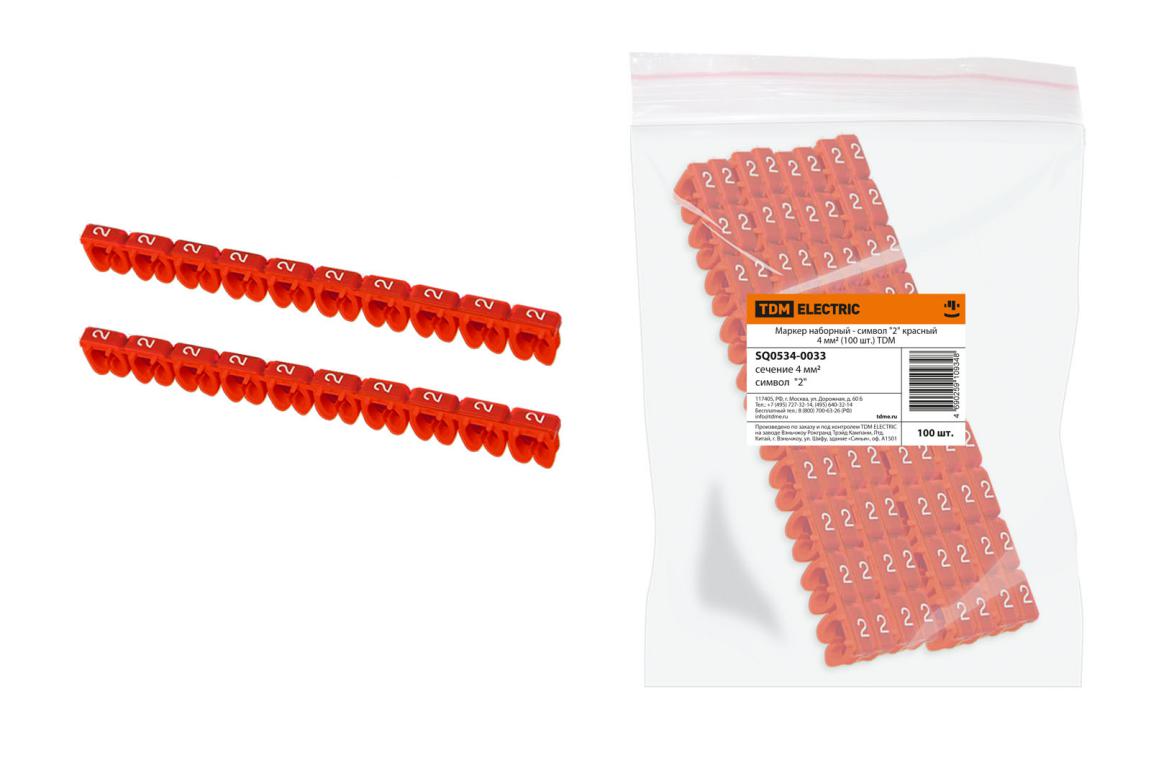

SQ0534-0033 | «2» | красный | 4 | 4-6 | 100 | 10 | 120 | 3 | 43х33х16,5 |
 |

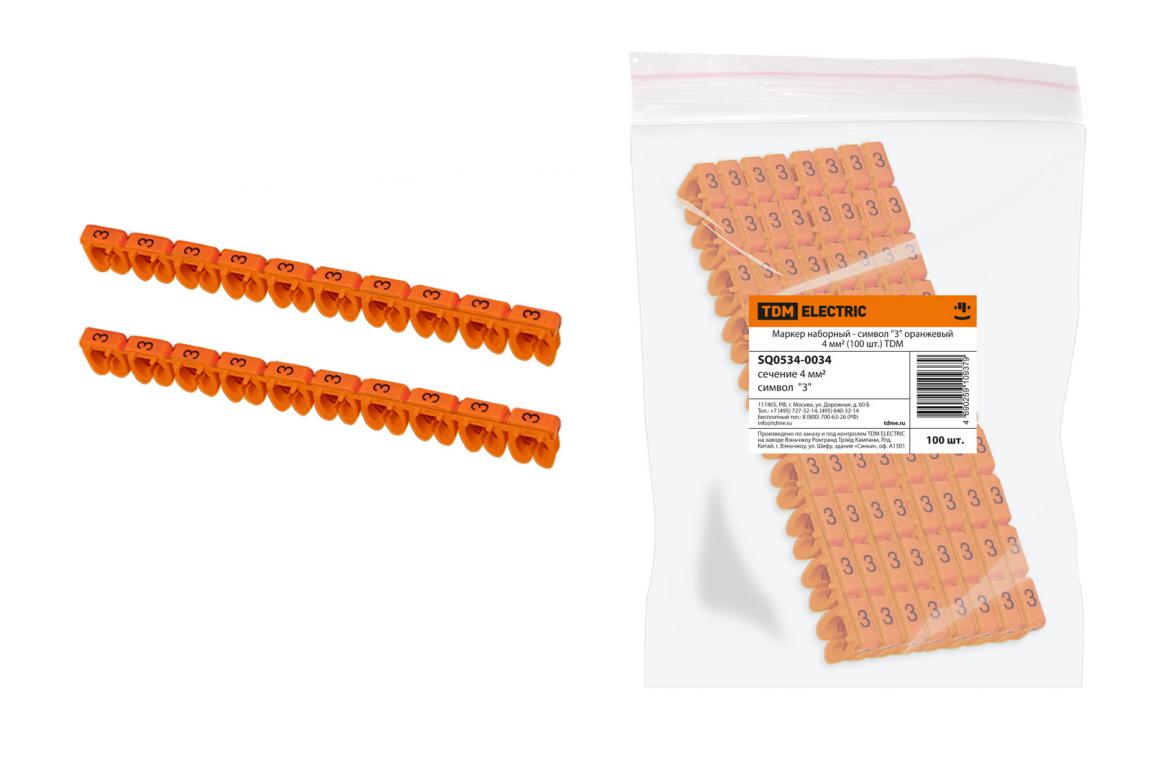

SQ0534-0034 | «3» | оранжевый | 4 | 4-6 | 100 | 10 | 120 | 3 | 43х33х16,5 |
 |

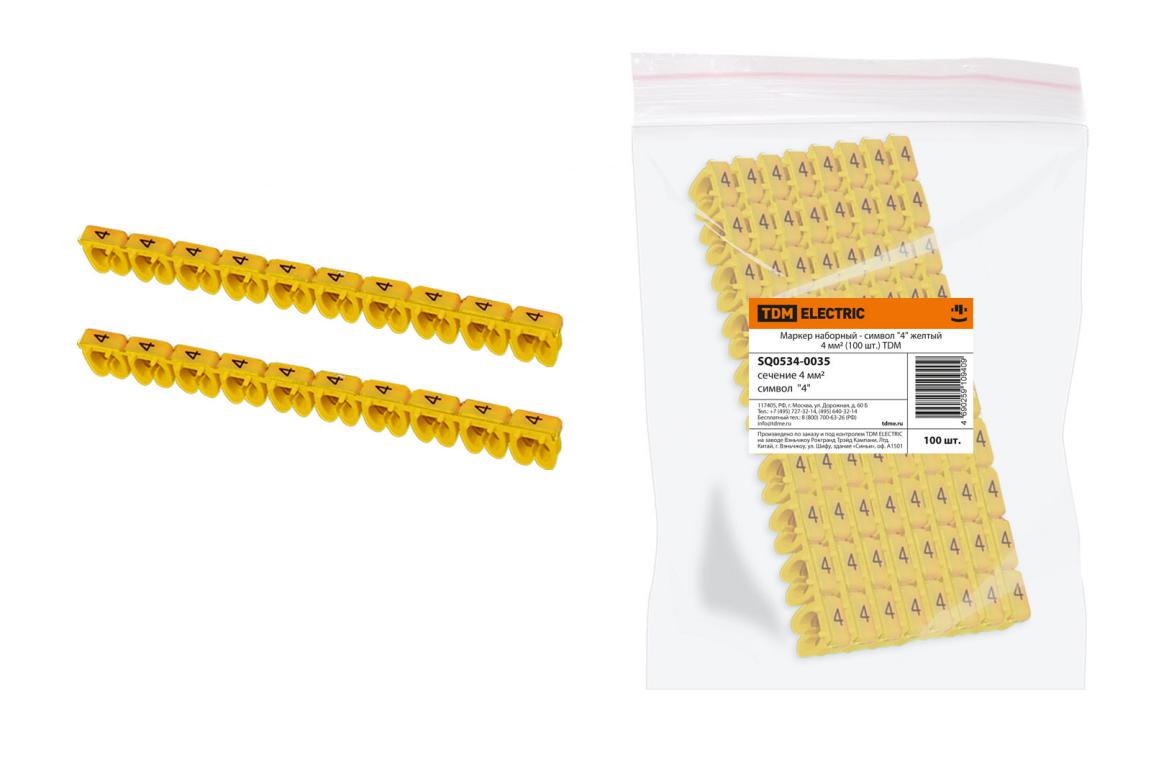

SQ0534-0035 | «4» | желтый | 4 | 4-6 | 100 | 10 | 120 | 3 | 43х33х16,5 |
 |

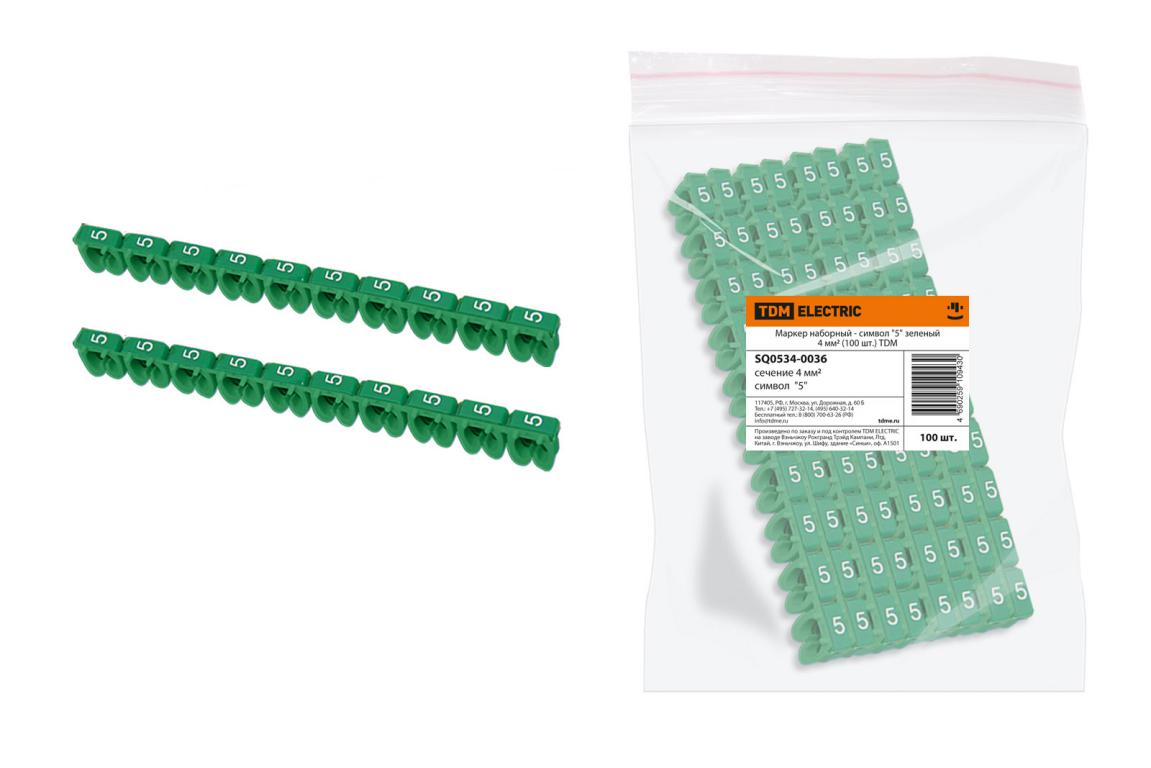

SQ0534-0036 | «5» | зеленый | 4 | 4-6 | 100 | 10 | 120 | 3 | 43х33х16,5 |
 |

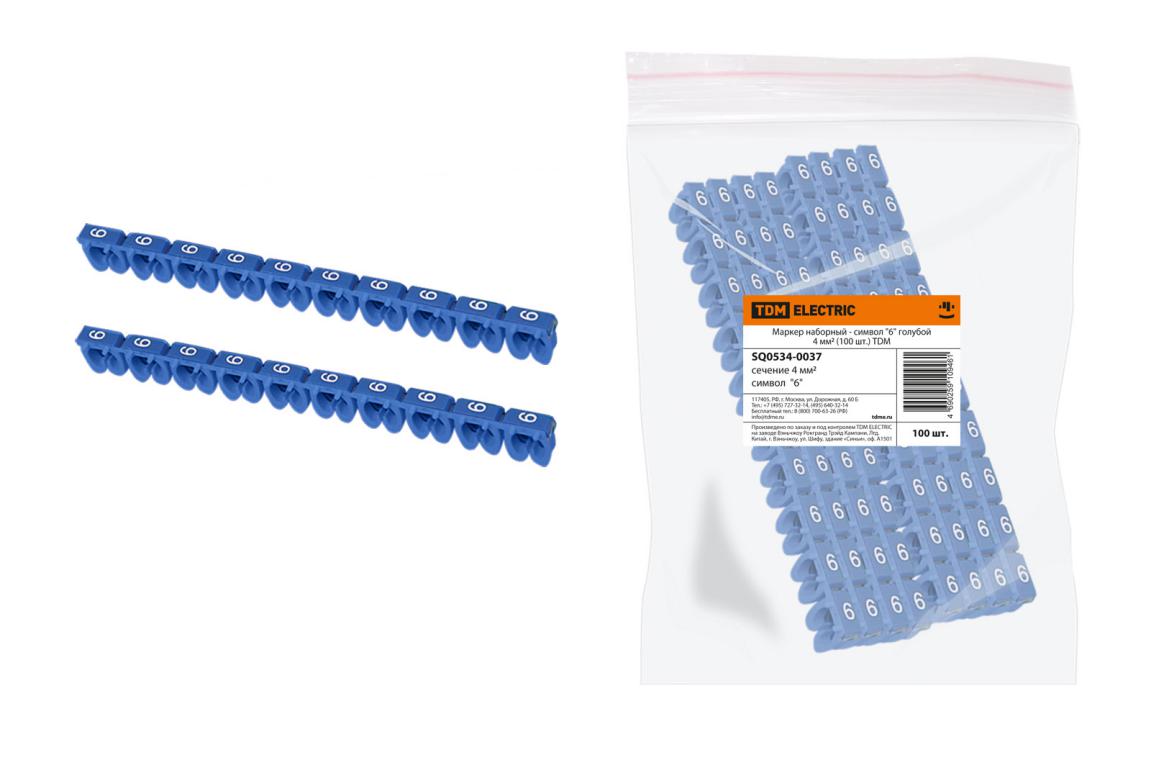

SQ0534-0037 | «6» | голубой | 4 | 4-6 | 100 | 10 | 120 | 3 | 43х33х16,5 |
 |

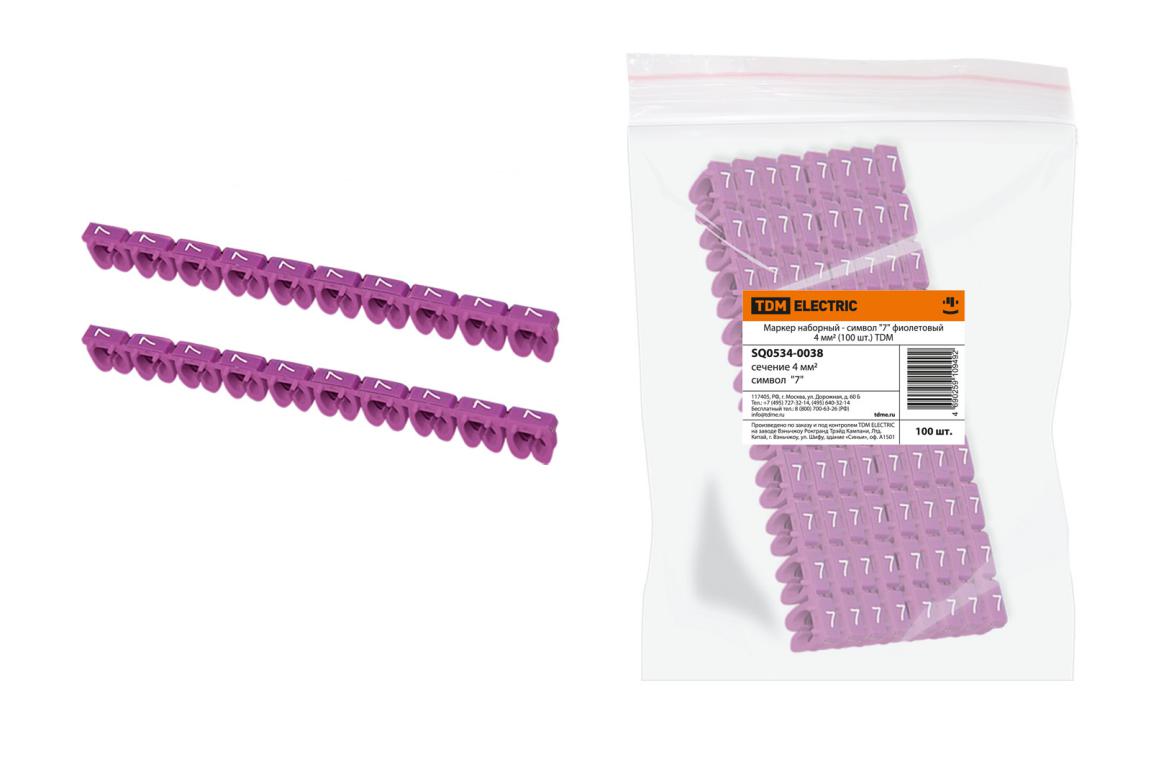

SQ0534-0038 | «7» | фиолетовый | 4 | 4-6 | 100 | 10 | 120 | 3 | 43х33х16,5 |
 |

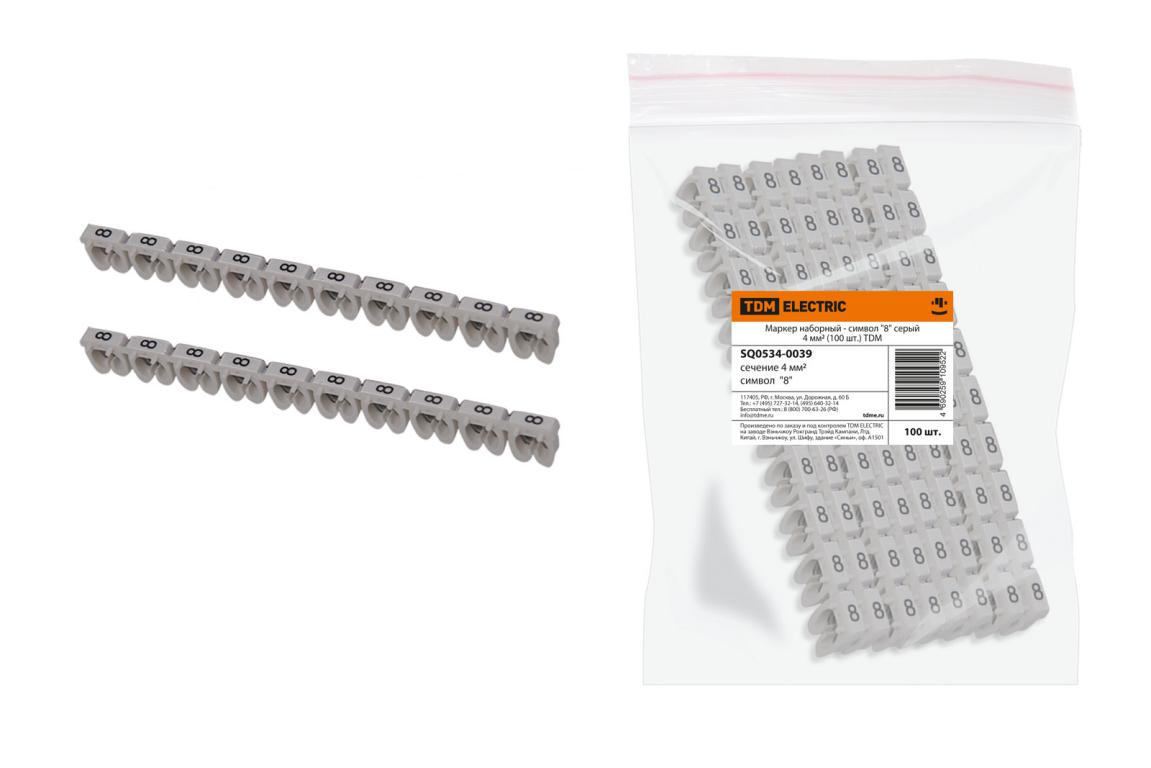

SQ0534-0039 | «8» | серый | 4 | 4-6 | 100 | 10 | 120 | 3 | 43х33х16,5 |
 |

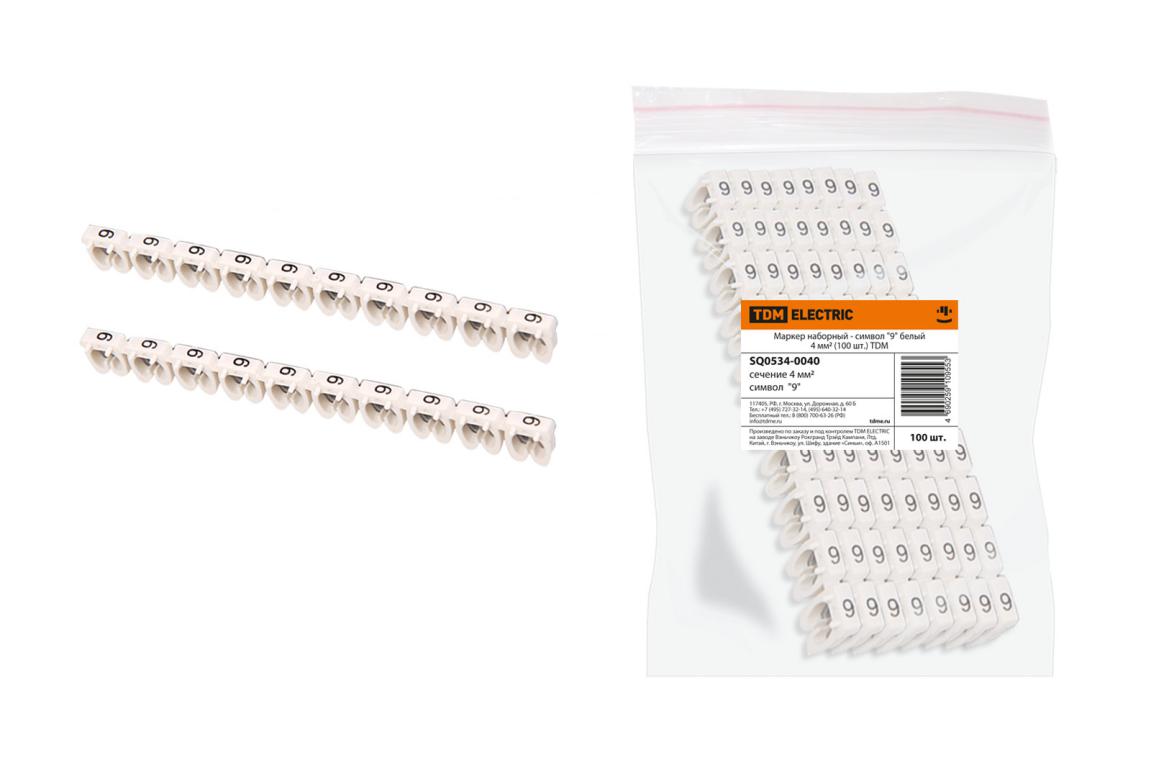

SQ0534-0040 | «9» | белый | 4 | 4-6 | 100 | 10 | 120 | 3 | 43х33х16,5 |
 |

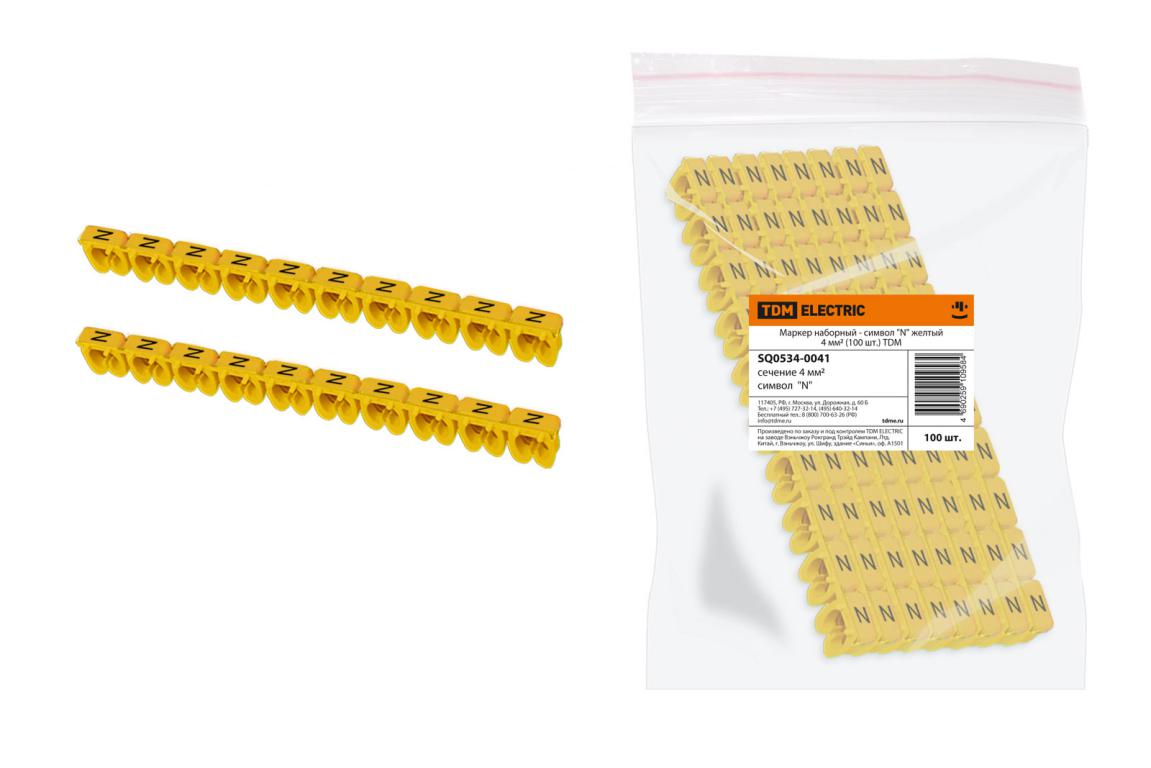

SQ0534-0041 | "N" | желтый | 4 | 4-6 | 100 | 10 | 120 | 3 | 43х33х16,5 |
 |

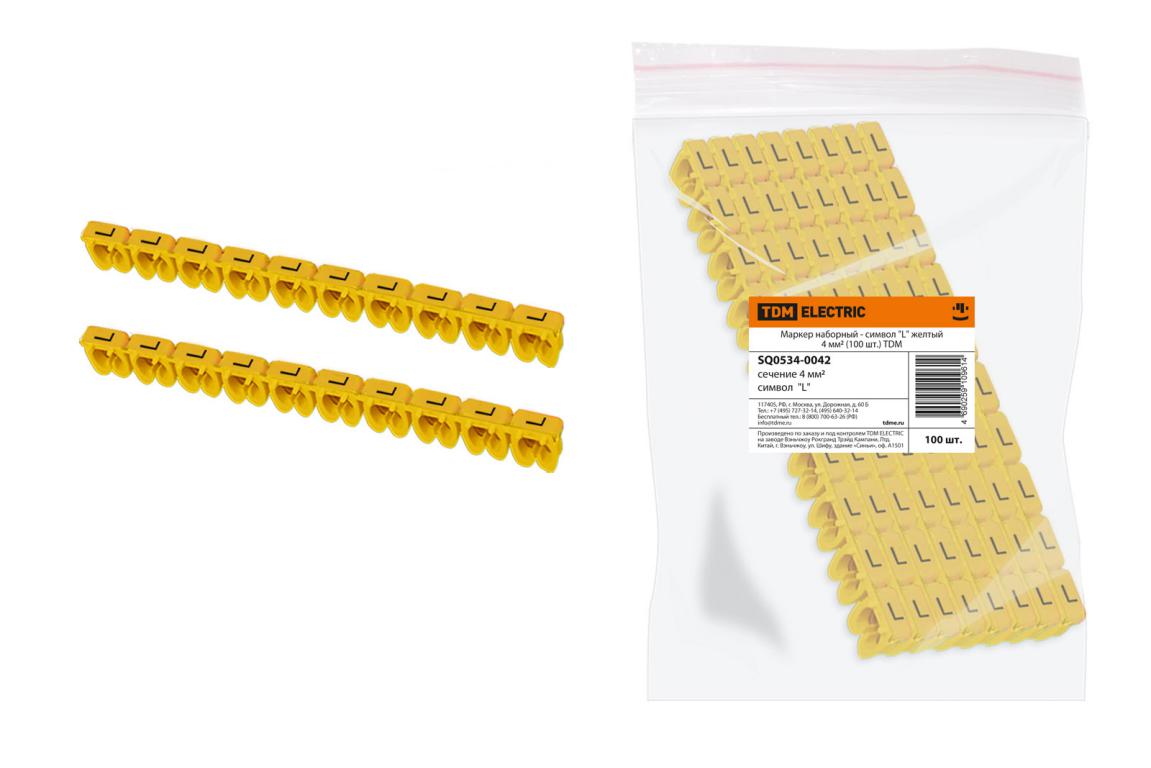

SQ0534-0042 | "L" | желтый | 4 | 4-6 | 100 | 10 | 120 | 3 | 43х33х16,5 |
 |

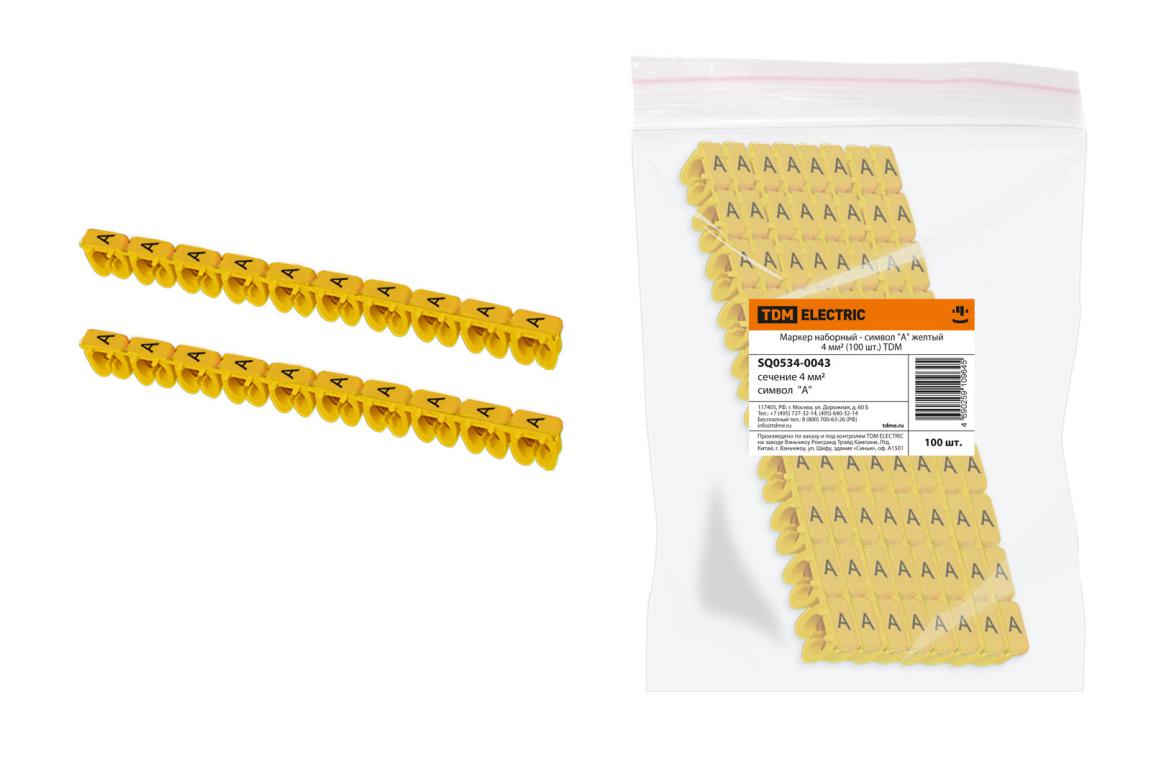

SQ0534-0043 | "A" | желтый | 4 | 4-6 | 100 | 10 | 120 | 3 | 43х33х16,5 |
 |
SQ0534-0044 | "B" | желтый | 4 | 4-6 | 100 | 10 | 120 | 3 | 43х33х16,5 |
 |
SQ0534-0045 | "C" | желтый | 4 | 4-6 | 100 | 10 | 120 | 3 | 43х33х16,5 |
 |

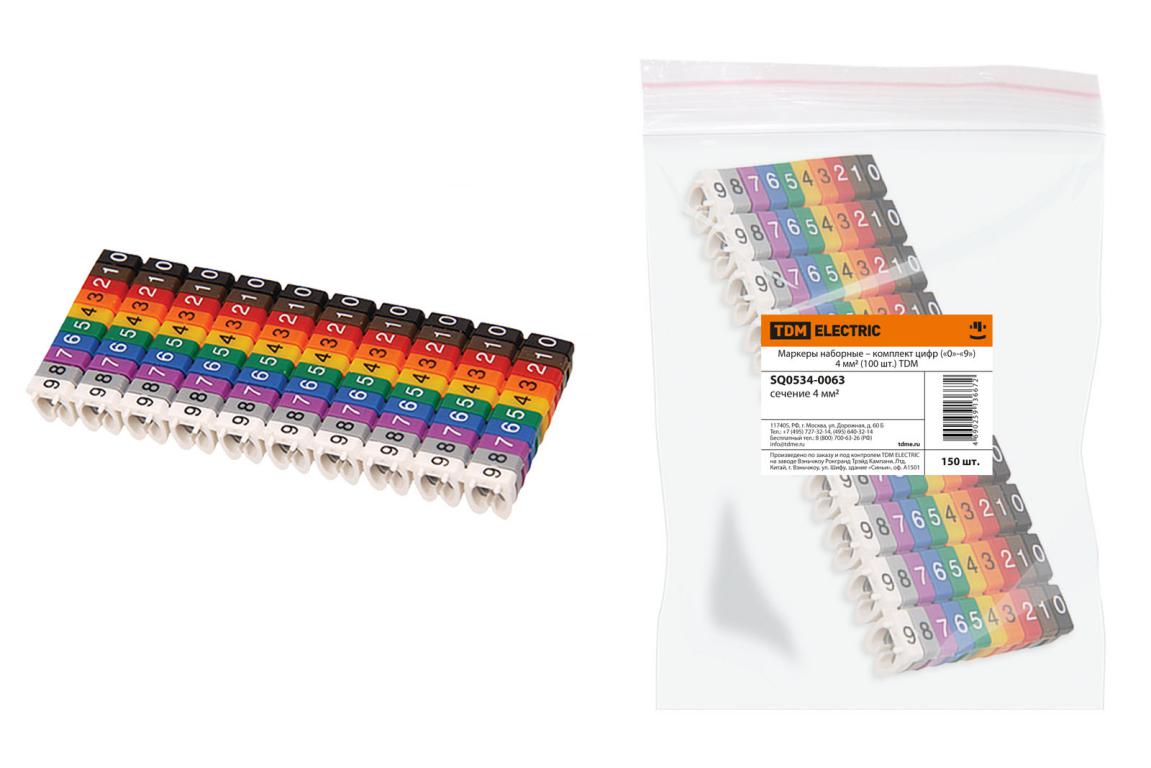

SQ0534-0063 | («0»-«9») | многоцветный | 4 | 4-6 | 100 | 10 | 120 | 3 | 43х33х16,5 |
 |

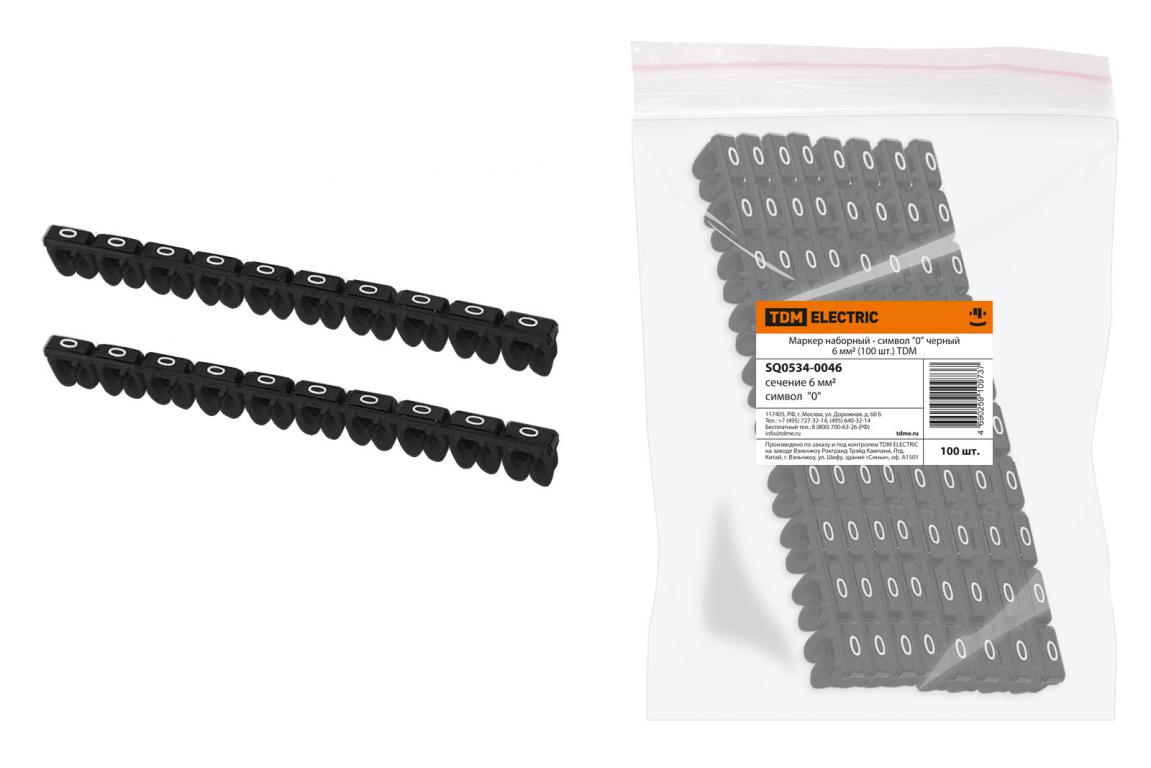

SQ0534-0046 | «0» | черный | 6 | 6-10 | 100 | 10 | 120 | 4 | 43х33х16,5 |
 |

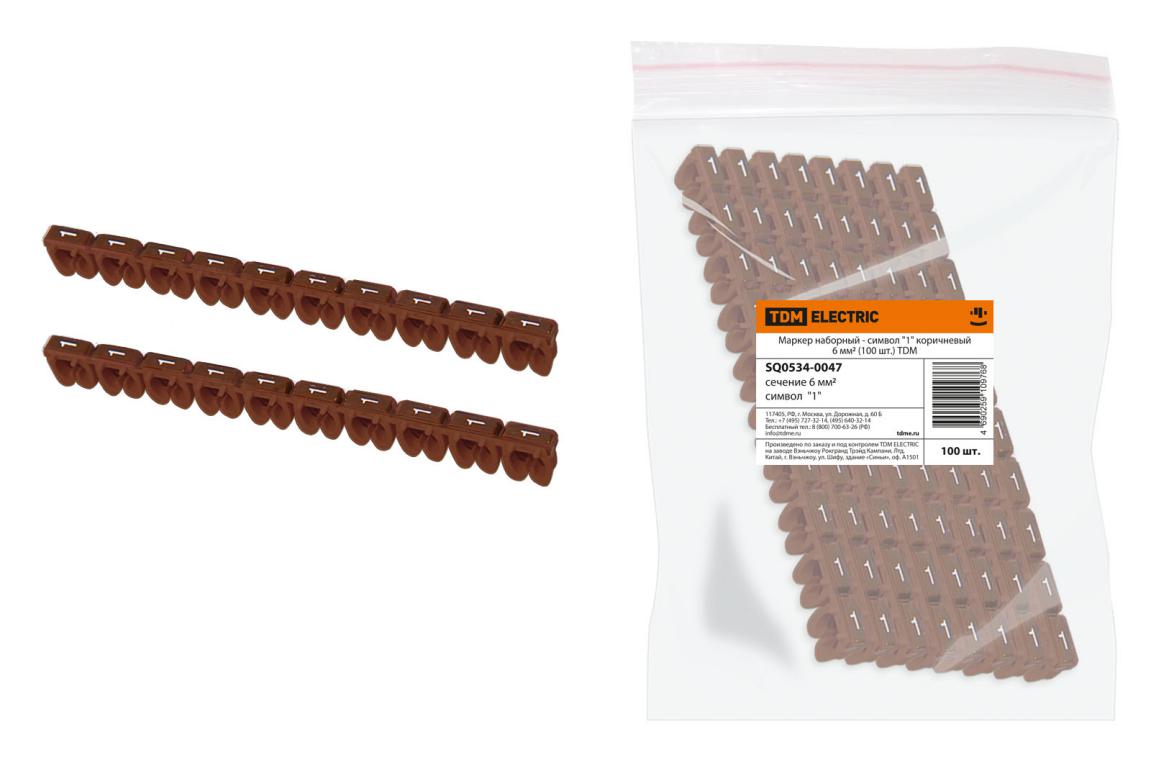

SQ0534-0047 | «1» | коричневый | 6 | 6-10 | 100 | 10 | 120 | 4 | 43х33х16,5 |
 |
SQ0534-0048 | «2» | красный | 6 | 6-10 | 100 | 10 | 120 | 4 | 43х33х16,5 |
 |

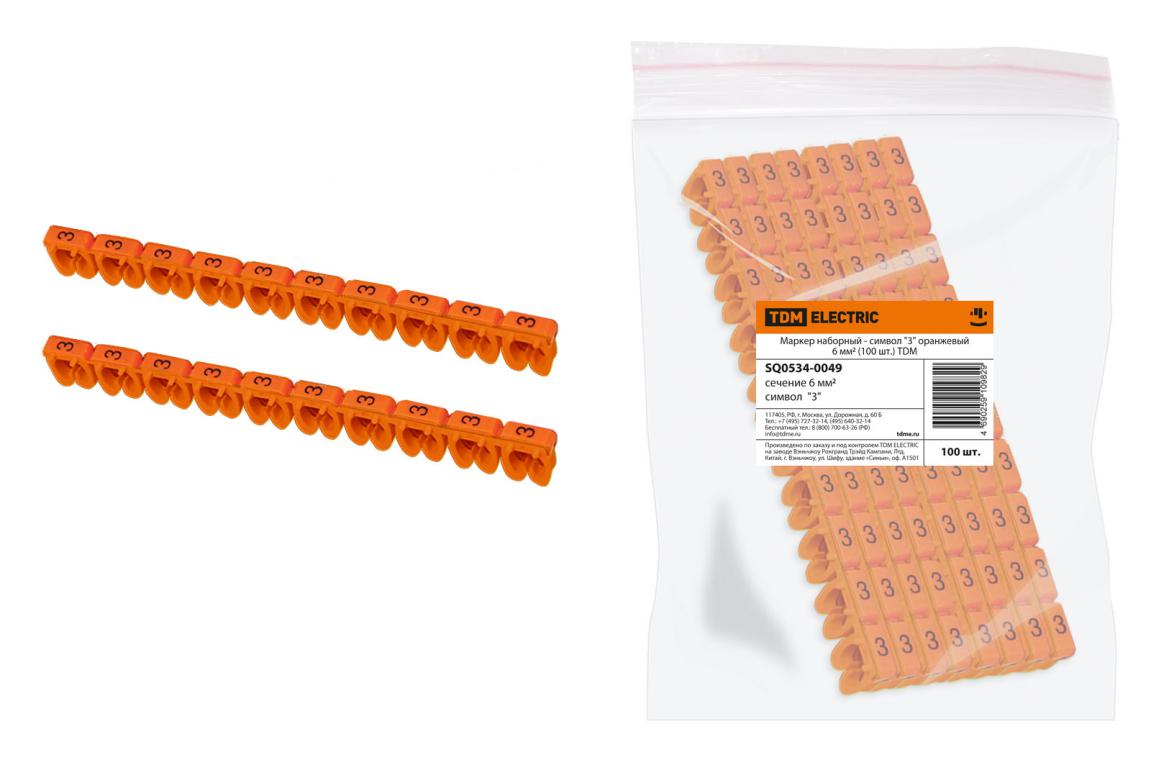

SQ0534-0049 | «3» | оранжевый | 6 | 6-10 | 100 | 10 | 120 | 4 | 43х33х16,5 |
 |

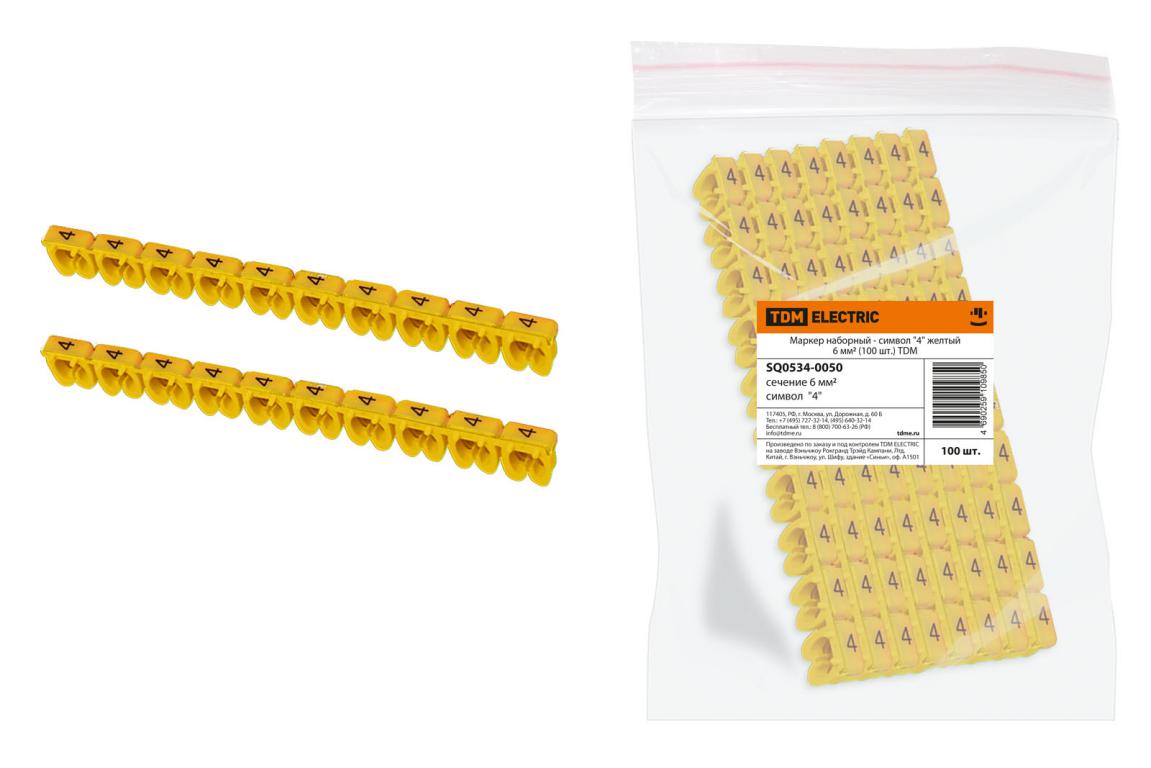

SQ0534-0050 | «4» | желтый | 6 | 6-10 | 100 | 10 | 120 | 4 | 43х33х16,5 |
 |

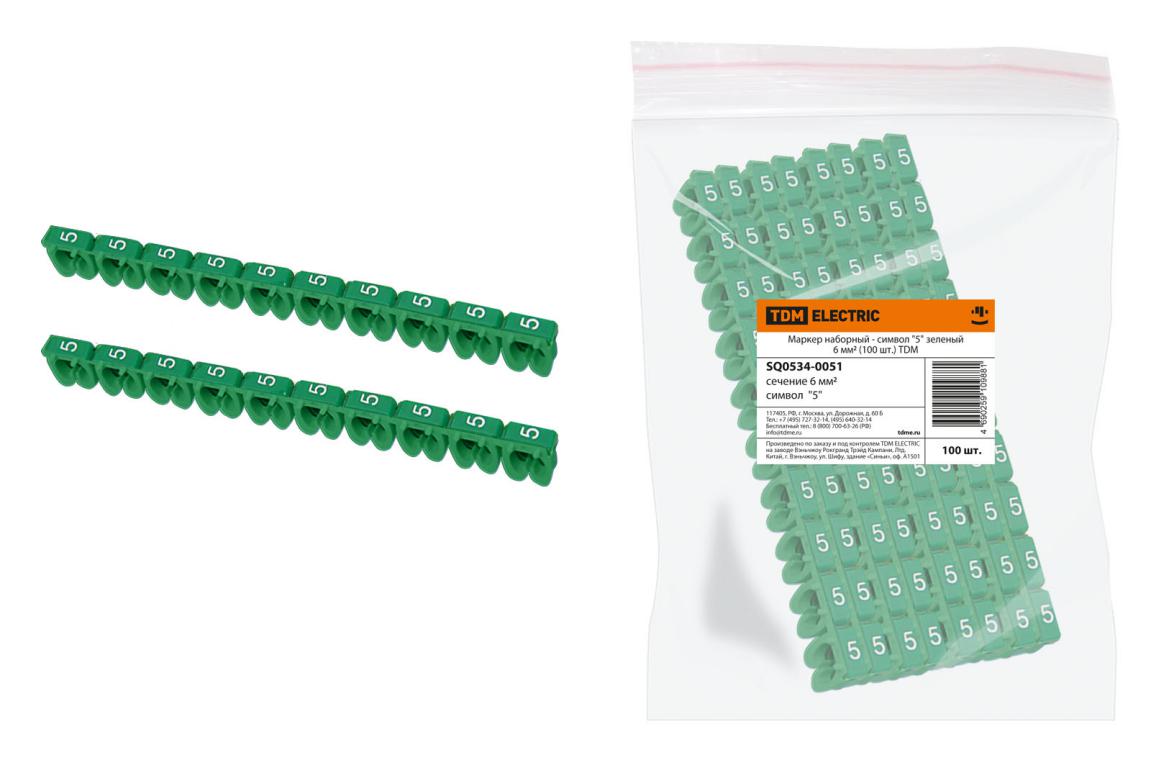

SQ0534-0051 | «5» | зеленый | 6 | 6-10 | 100 | 10 | 120 | 4 | 43х33х16,5 |
 |

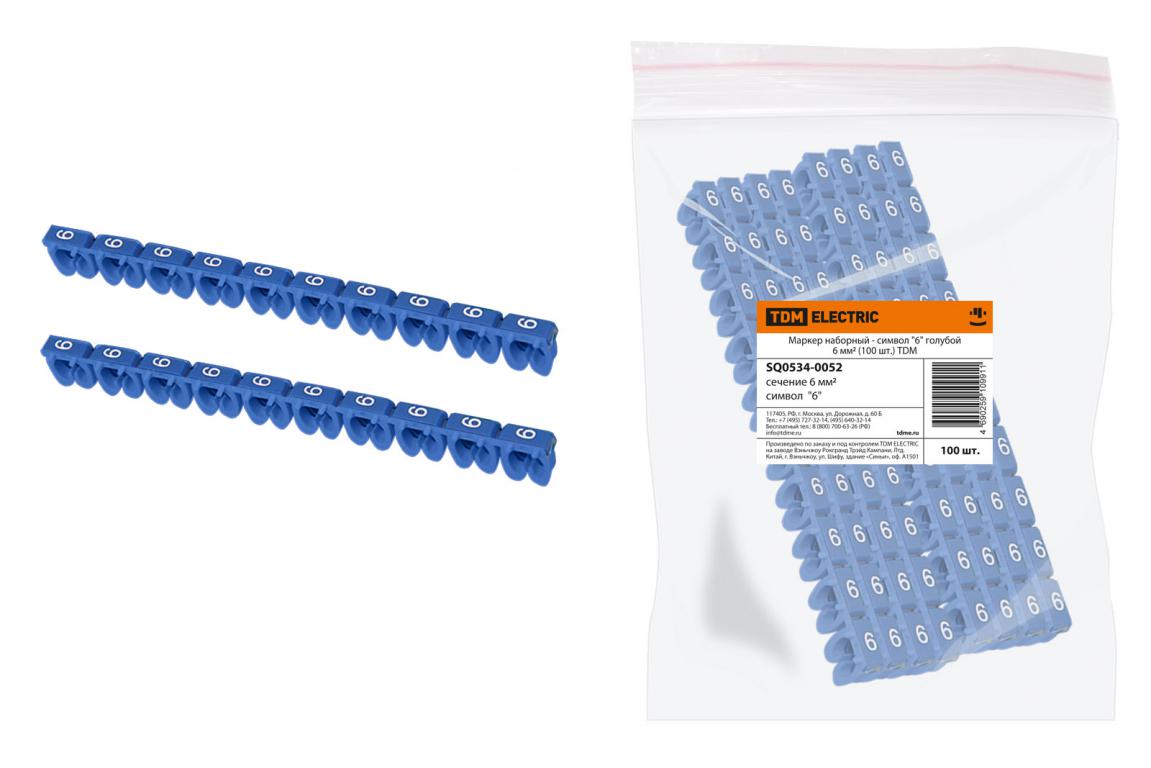

SQ0534-0052 | «6» | голубой | 6 | 6-10 | 100 | 10 | 120 | 4 | 43х33х16,5 |
 |

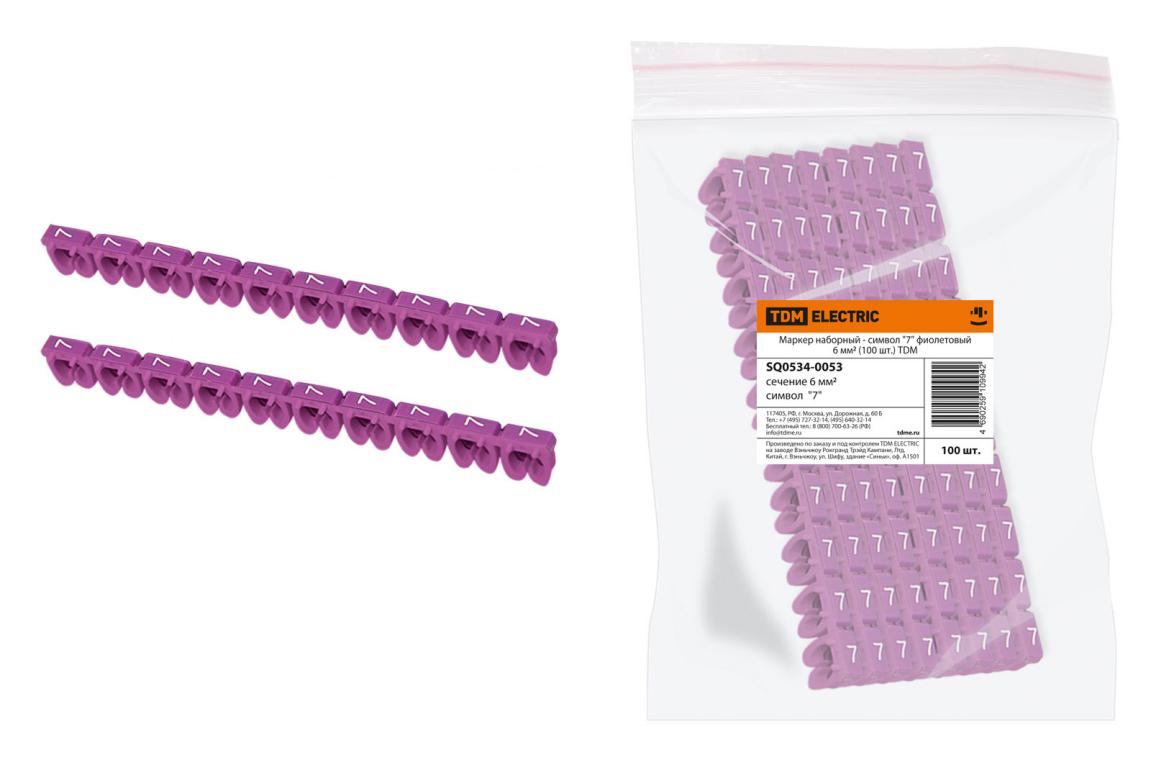

SQ0534-0053 | «7» | фиолетовый | 6 | 6-10 | 100 | 10 | 120 | 4 | 43х33х16,5 |
 |

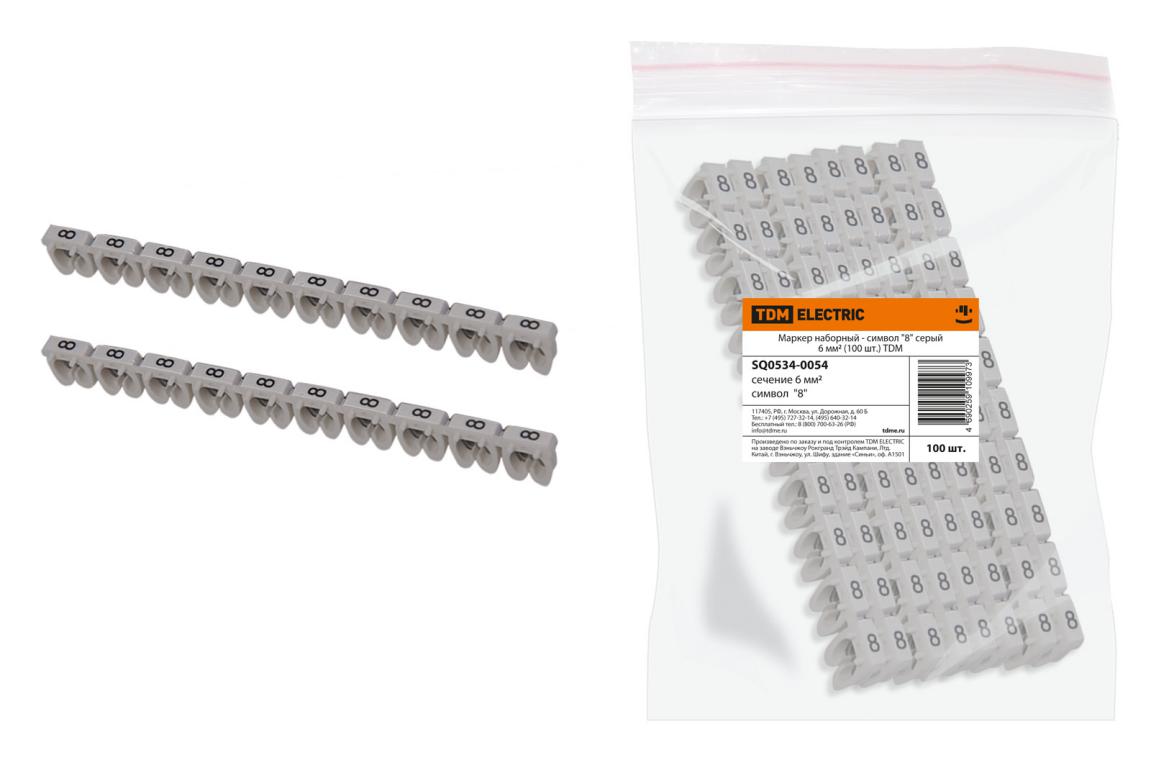

SQ0534-0054 | «8» | серый | 6 | 6-10 | 100 | 10 | 120 | 4 | 43х33х16,5 |
 |

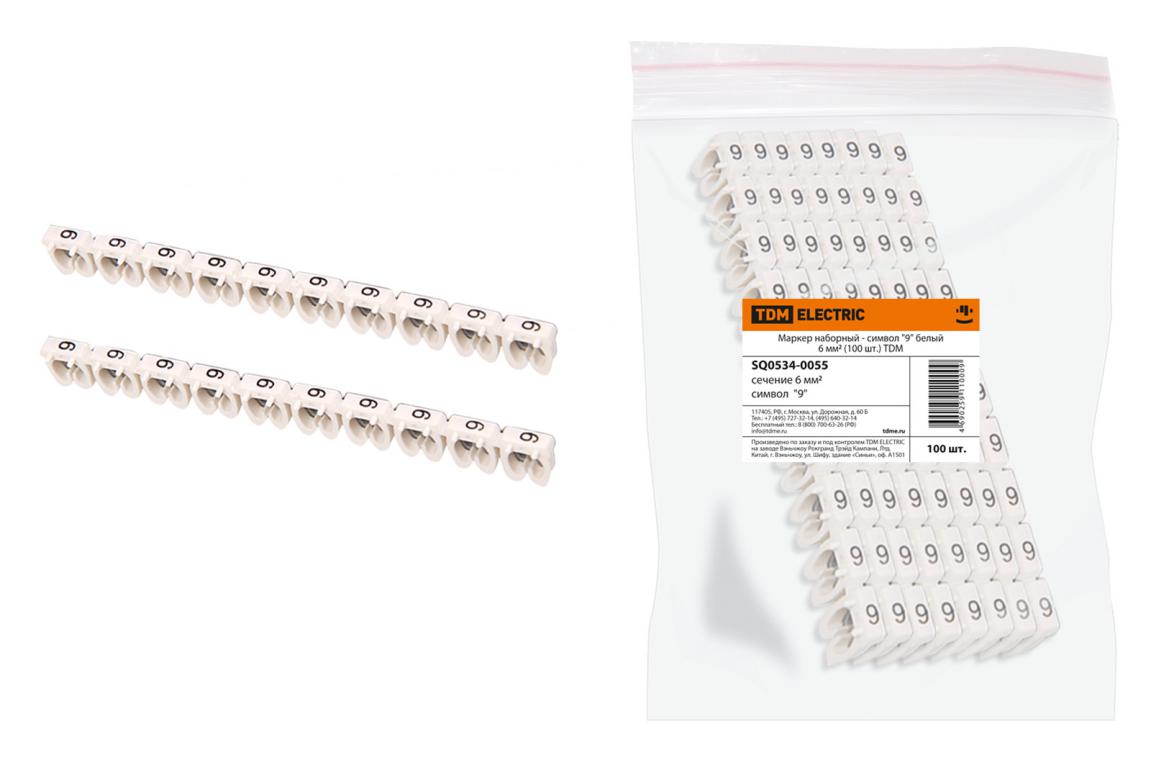

SQ0534-0055 | «9» | белый | 6 | 6-10 | 100 | 10 | 120 | 4 | 43х33х16,5 |
 |

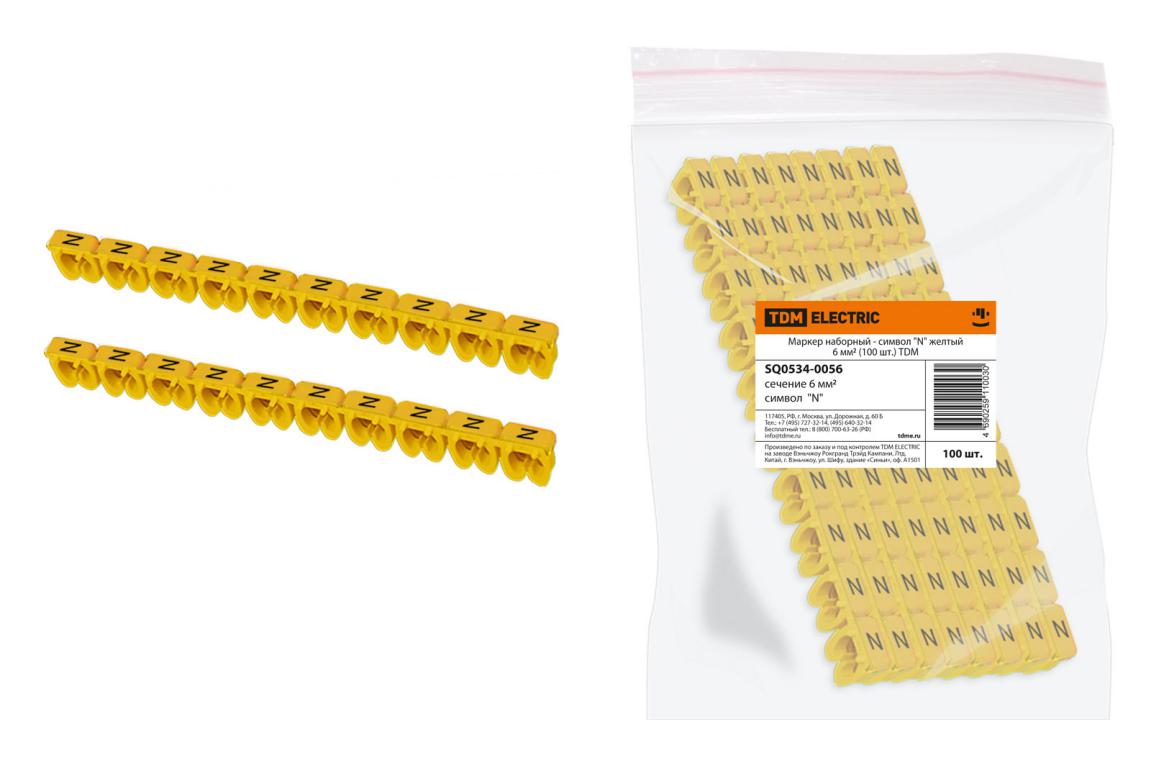

SQ0534-0056 | "N" | желтый | 6 | 6-10 | 100 | 10 | 120 | 4 | 43х33х16,5 |
 |

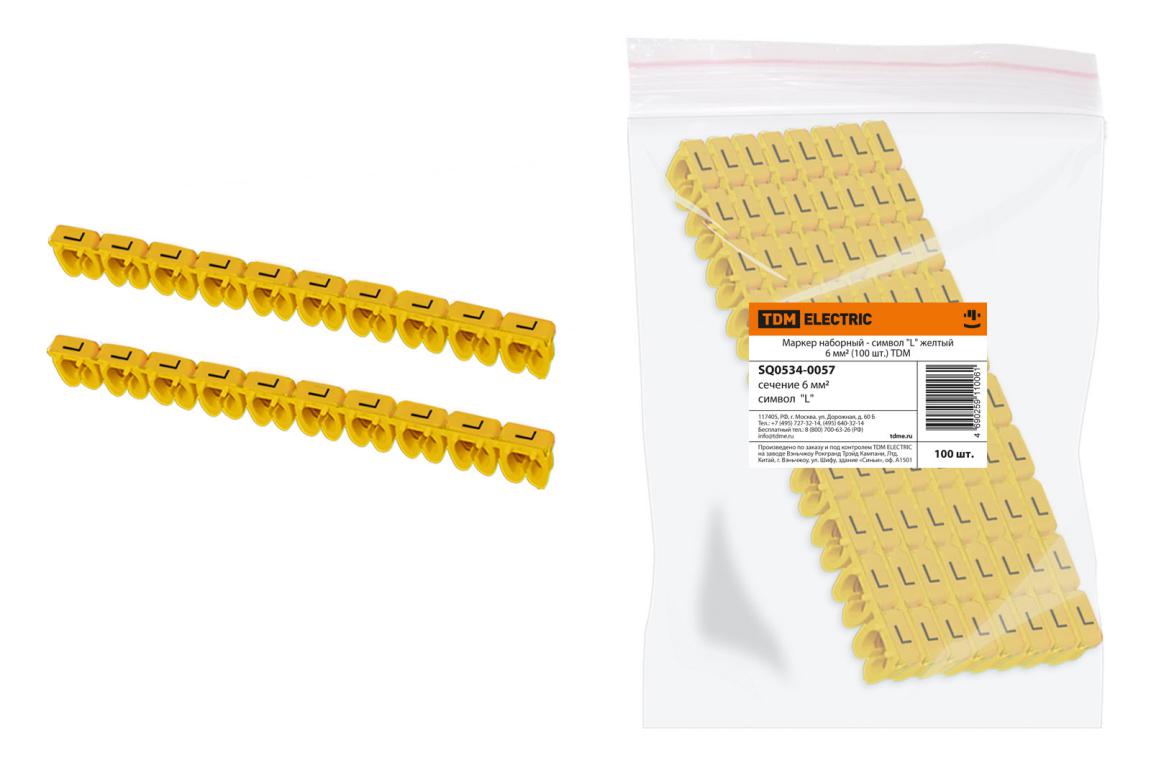

SQ0534-0057 | "L" | желтый | 6 | 6-10 | 100 | 10 | 120 | 4 | 43х33х16,5 |
 |
SQ0534-0058 | "A" | желтый | 6 | 6-10 | 100 | 10 | 120 | 4 | 43х33х16,5 |
 |

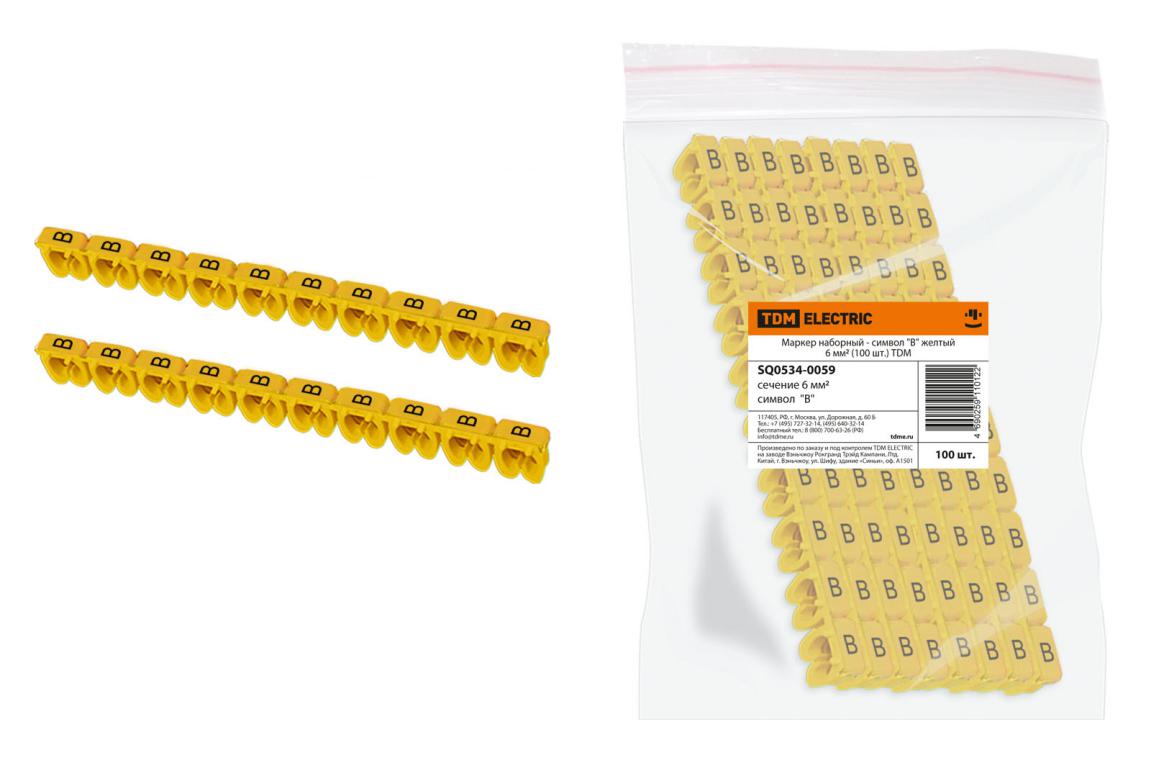

SQ0534-0059 | "B" | желтый | 6 | 6-10 | 100 | 10 | 120 | 4 | 43х33х16,5 |
 |

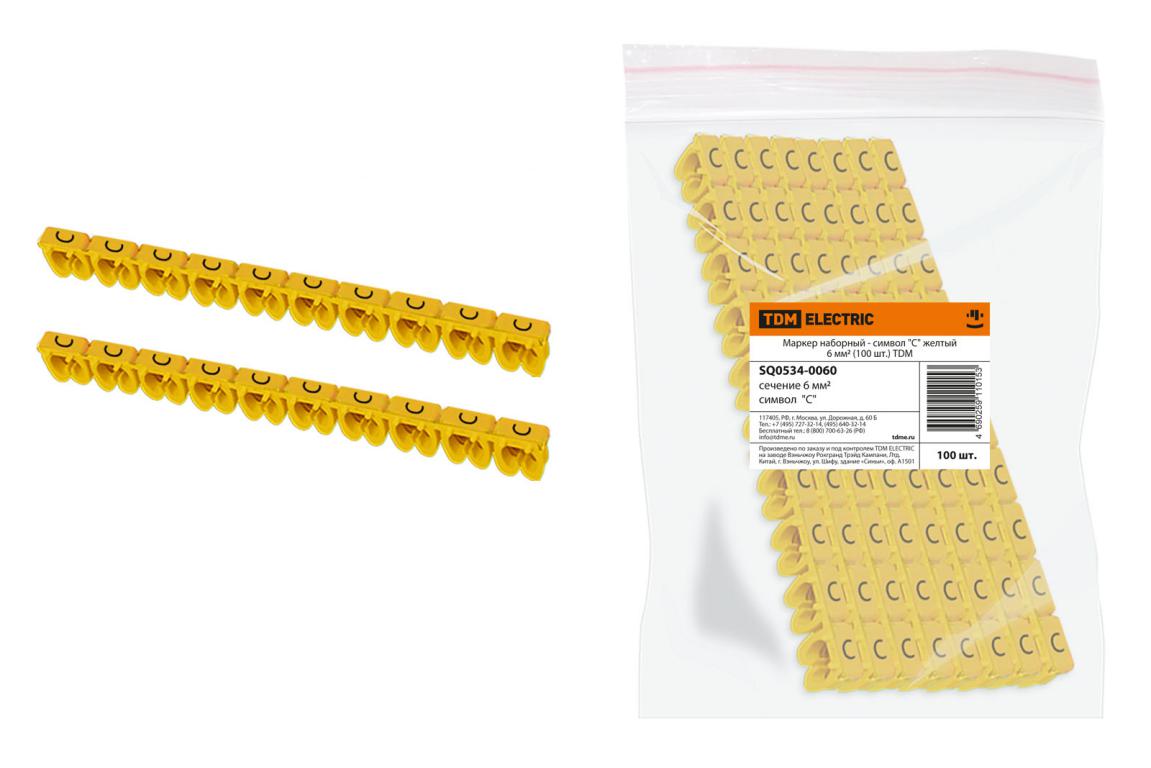

SQ0534-0060 | "C" | желтый | 6 | 6-10 | 100 | 10 | 120 | 4 | 43х33х16,5 |
 |

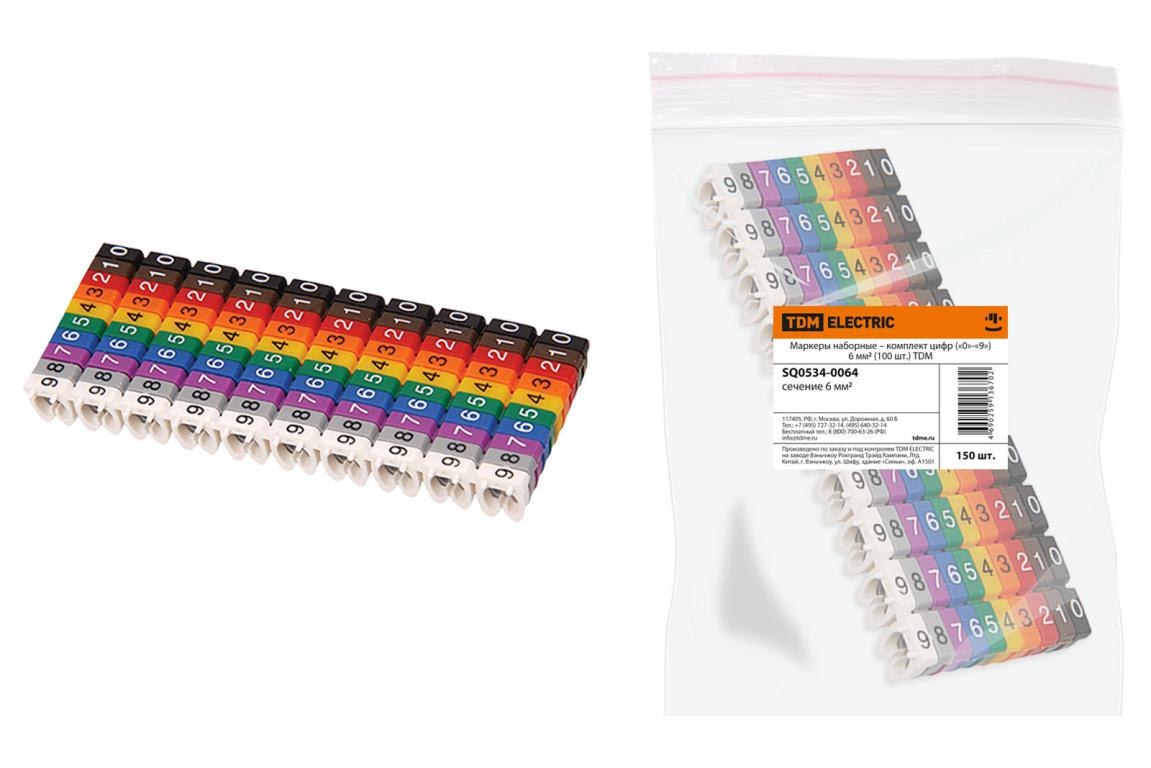

SQ0534-0064 | («0»-«9») | многоцветный | 6 | 6-10 | 100 | 10 | 120 | 4 | 43х33х16,5 |
