Реле температуры серии РТ

Назначение

• Для контроля и поддержания заданного уровня температуры путем включения/выключения нагревательной/охлаждающей установки по сигналам выносного датчика температуры.
Применение
• Контроль заданного уровня температуры в жилых и общественных помещениях, электрощитовом оборудовании, овощехранилищах, холодильных установках, резервуарах с жидкостями, системах водного отопления и др.
Материалы
• Корпус реле изготовлен из не поддерживающего горение пластика.
• Корпус датчика изготовлен из нержавеющей стали.
• Материал изоляции провода: РТ-820 – высокотемпературный ПВХ, РТ-820М – силикон.
Конструкция
• Реле работает в широком диапазоне питающих напряжений: от 24 до 240 В постоянного и переменного тока.
• Реле могут работать как в режиме «нагрев», так и в режиме «охлаждение».
• Провод температурного датчика для РТ-820М изготовлен из силикона, что дает устойчивость к агрессивным средам и высоким температурам.
• РТ-820М имеет выходной контакт аварийной сигнализации, срабатывающий при повышении/падении температуры более/менее установленного значения.
Комплектация
• Реле температуры РТ-820/РТ-820М.
• Выносной датчик температуры с проводом.
• Упаковочная коробка.
• Руководство по эксплуатации. Паспорт.

Реле РТ-820М имеет ЖК индикатор с подсветкой, что позволяет снимать показания в темное
время суток. Длина провода датчика 1 метр (для РТ-820) и 2,5 метра (для РТ-820М), при необходимости длину можно нарастить до 50 метров, используя подходящий по температурному режиму 2-х жильный провод. Степень защиты выносного температурного датчика IP67, что позволяет использовать его для контроля температуры как в помещении, так и в жидкости. Имеется возможность пломбировки лицевой панели реле РМ-820М.

Фото	Наименование	Артикул	Диапазон контроли руемых температур	Напряжение питающей сети	Номинальный ток контактов реле	Программи рование реле	Длина провода датчика, м	Степень защиты датчика

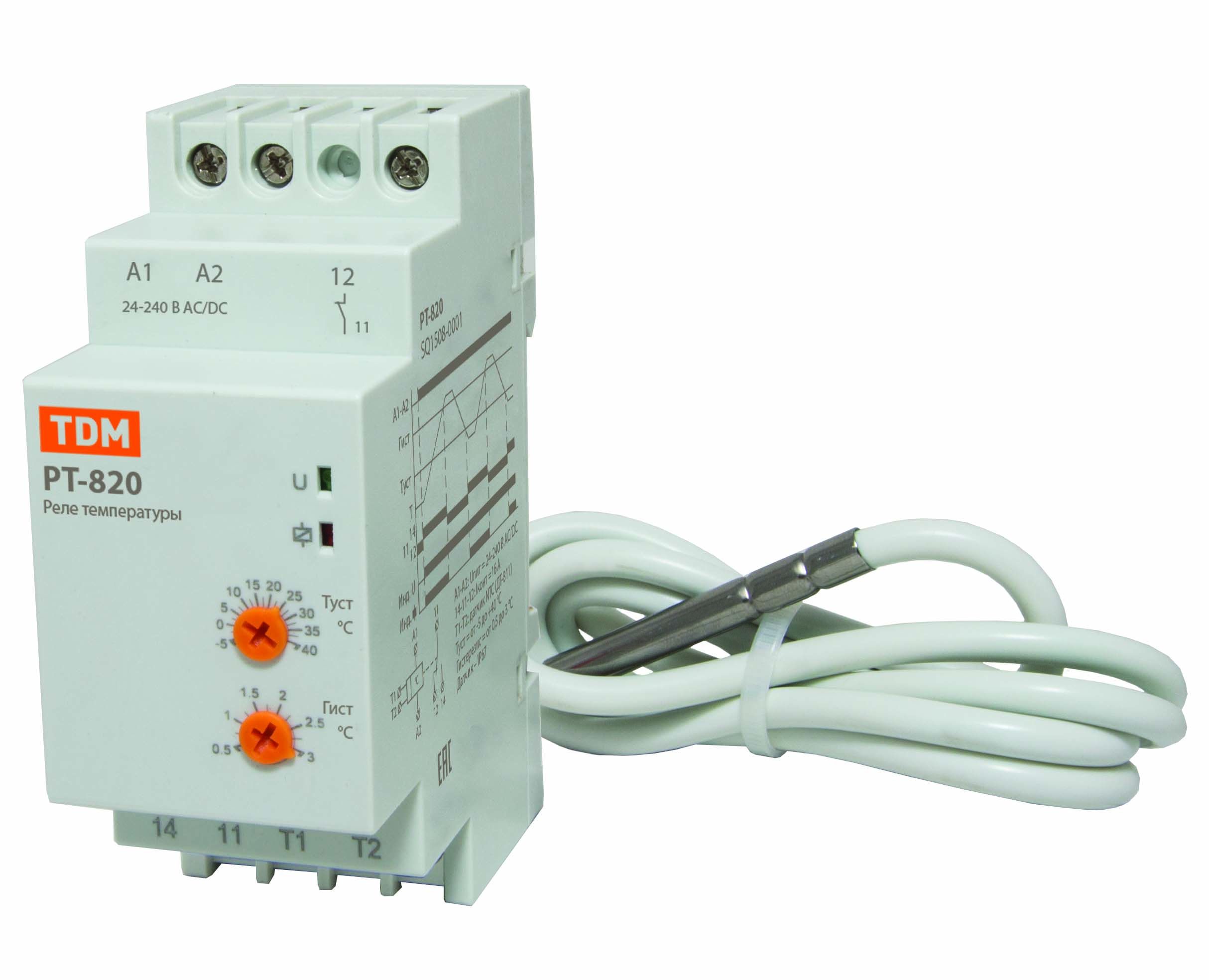

	Реле температуры РТ-820 (-5+40С, 24-240В АС/DC, с датч. IP67) TDM	SQ1508-0001	От -5 до +40	24-240 В АС/DC	16 А	регуляторы	2,5	IP67

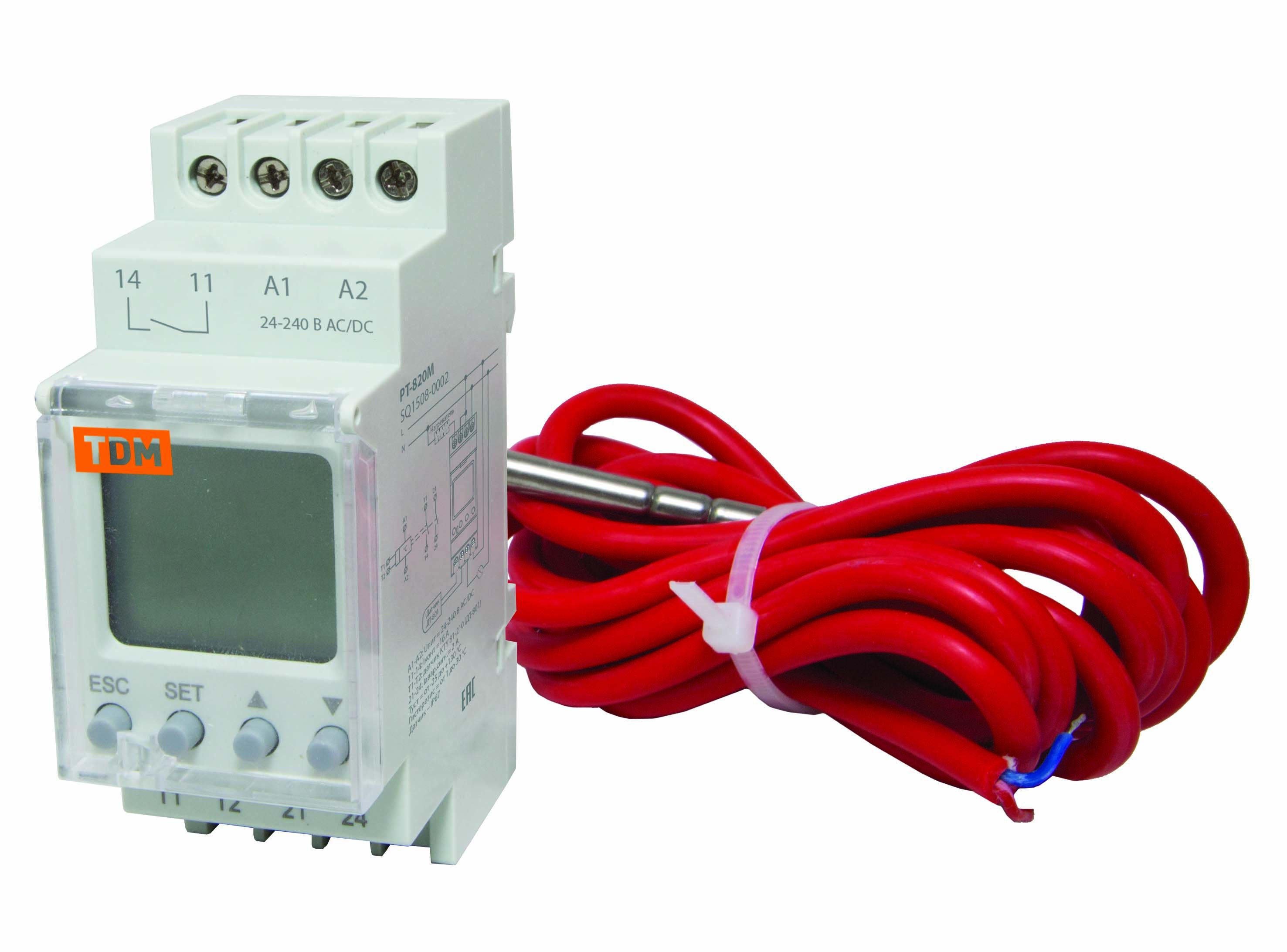

	Реле температуры РТ-820M (-25+130C, 24-240В АС/DC, с датч. IP67, ЖК) TDM	SQ1508-0002	От -25 до +130	24-240 В АС/DC	16 А	Кнопки+ ЖК дисплей	2,5	IP67
