Аналоговые (электромеханические) суточные реле времени серии АР, АР-1М, АР-П
Назначение Материалы Реле снабжены резервным подзаряжаемым источником питания, обеспечивающим их работу от 72 до 300 часов (в зависимости от исполнения) при отключении питания сети. Комплектация
• Для отсчета интервалов времени, автоматического включения/отключения электротехнического оборудования через заданный промежуток времени по суточному циклу.
Применение
• В промышленных и бытовых электроустановках для автоматизации технологических процессов.
• Корпус из негорючего самозатухающего пластика.
Конструкция
• Реле содержат электронную схему управления, частота импульсов которой синхронизирована кварцевым резонатором. Схема управления предназначена для управления движением миниатюрного шагового электродвигателя, передающего вращение через зубчатую передачу на установочные лимбы.
• Установочные лимбы (сектора) делают полный оборот за 1 сутки. Один сектор соответствует периоду 30 минут (для АР) и 15 минут (для АР-1М и АР-П), при совмещении запрограммированного сектора с меткой текущего времени устройство переключает контакты (подключает нагрузку).
• Реле АР.
• Защитная крышка клеммной колодки.
• Переходная планка для крепления реле на плоскость.
• Упаковочная коробка.
• Руководство по эксплуатации. Паспорт.
Фото
Номенклатура
Наименование
Шаг установки времени, мин
Цикличность
Номинальный ток, А
Способ установки
SQ1503-0006

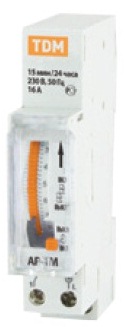

Аналоговое реле АР-30мин/24ч-16А-DIN TDM
30
24 часа (сутки)
16
DIN-рейка
SQ1503-0021

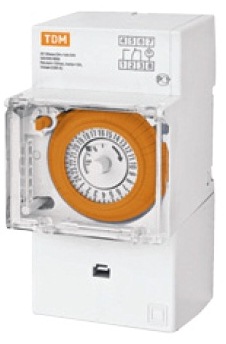

Аналоговое реле АР-1М-15мин/24ч-16А-DIN TDM
15
24 часа (сутки)
16
DIN-рейка
SQ1503-0022

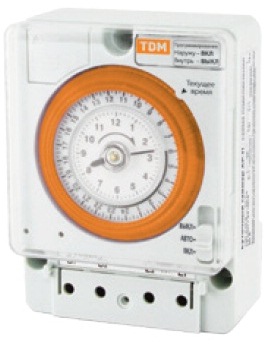

Аналоговое реле АР-П-15мин/24ч-20А TDM
15
24 часа (сутки)
16
Монтажная плоскость
