Монтажные коробки для монолитного строительства

TDM-SQ1402-9401

Назначение

  • Формирование посадочных мест под электроустановочные изделия при монолитном строительстве.
  • Используется в комбинации с гофрированными, гладкими или армированными трубами для построения силовых или слаботочных сетей.
  • Позволяют осуществлять монтаж, организацию коммутации проводов и кабелей.
  • Для установки в бетонные стяжки, литые бетонные конструкции.

Применение

  • Жилые помещения (коттеджи, квартиры, дома, дачи).
  • Объекты коммерческой недвижимости (гостиницы, офисы, торговые центры, общественные помещения).
  • Инфраструктурные объекты (больницы, детские сады, школы).

Конструкция и преимущества



  • Используются в монолитном строительстве, упрощая и ускоряя монтаж электросетей в стенах, потолках и других монолитных конструкциях.
  • Степень защиты IP44 за счет плотного защелкивания крышки и наличия специального паза, препятствующего проникновению пыли и влаги.
  • Коробки SQ1402-9002 и SQ1402-9402 имеют дополнительно гайку и крюк для быстрого монтажа люстры.
  • Коробки SQ1402-9401, SQ1402-9402, SQ1402-9403, SQ1402-9404 имеют индивидуальный стикер, на который нанесена вся необходимая информация об изделии и штрихкод EAN-13.
  • Степень защиты IP44 достигается за счет плотного защелкивания крышки и наличия специального паза, препятствующего проникновению пыли и влаги.
  • Рассчитаны на напряжение до 400В.
  • Интервал рабочих температур: от -25°С до +60°С
  • Коробки (артикул SQ1402-9501) имеют вместительный корпус прямоугольного типа (118х76х60мм), для осуществления удобной, быстрой и качественной коммутации проводников между собой.



Материал

Безгалогенный полипропилен.

Наименование параметра Значение
Диапазон рабочих температур, С° –25°C...+90°C
Степень защиты по ГОСТ 14254-96 IP44
Материал корпуса полипропилен
Цвет зеленый, желтый



Артикул Транспортная упаковка
Количество, шт Вес, кг Габаритные размеры, мм
Длина Ширина Высота
SQ1402-9401 30 3,1 400 250 170
SQ1402-9001
SQ1402-9403 30 4,3
SQ1402-9003
SQ1402-9402 25 3,9
SQ1402-9002
SQ1402-9404 30 3,3
SQ1402-9004
SQ1402-9501 60 4,91 560 360 260
SQ1402-9502 120 4,95 490 410 300
SQ1402-9503 200 1,8 400 300 110
SQ1402-9504 90 2,1 400 300 110
SQ1402-9505 200 3,3 560 360 260
SQ1402-9506 100 4,72 400 300 110



Изображение Наименование Артикул Инд.штрихкод Размеры, мм Особенности конструкции

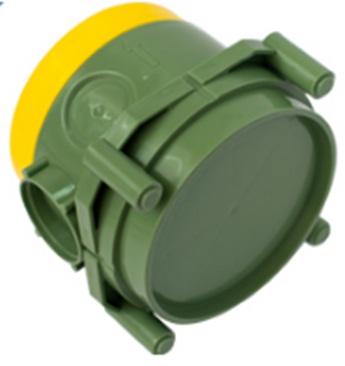

Установочная коробка СП 82х80х72,5мм, для заливки в бетон, инд. штрихкод, TDM SQ1402-9401 EAN-13 82х80х72 Низкая крышка, низкий корпус, основание
Установочная коробка СП 82х80х72,5мм, для заливки в бетон,TDM SQ1402-9001 -

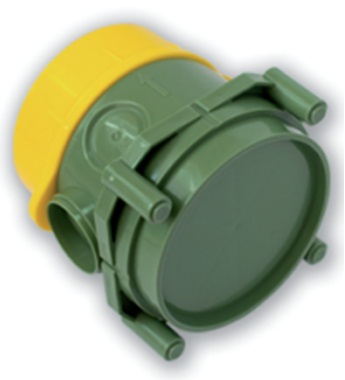

Установочная коробка СП 82х80х79,5мм, для заливки в бетон, инд. штрихкод, TDM SQ1402-9403 EAN-13 82х80х79,5 Высокая крышка, низкий корпус, основание
Установочная коробка СП 82х80х79,5мм, для заливки в бетон,TDM SQ1402-9003 -

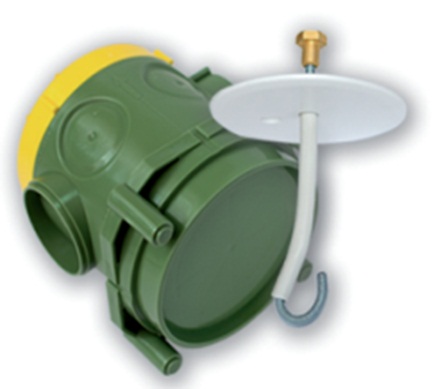

Установочная коробка СП 82х80х90,5мм, крюк для люстры, гайка, для заливки в бетон, инд. штрихкод,TDM SQ1402-9402 EAN-13 82х80х90,5 Низкая крышка, высокий корпус, основание, крюк для люстры, крышка, гайка
Установочная коробка СП 82х80х90,5мм, крюк для люстры, гайка, для заливки в бетон,TDM SQ1402-9002 -

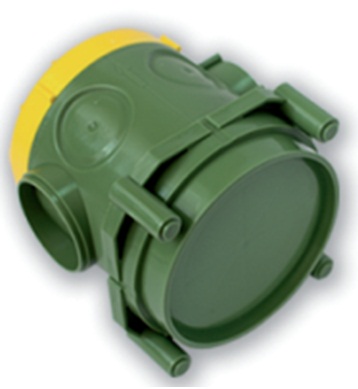

Установочная коробка СП 82х80х91,5мм, для заливки в бетон, инд. штрихкод, TDM SQ1402-9404 EAN-13 82х80х91,5 Низкая крышка, высокий корпус, основание
Установочная коробка СП 82х80х91,5мм, для заливки в бетон,TDM SQ1402-9004 -

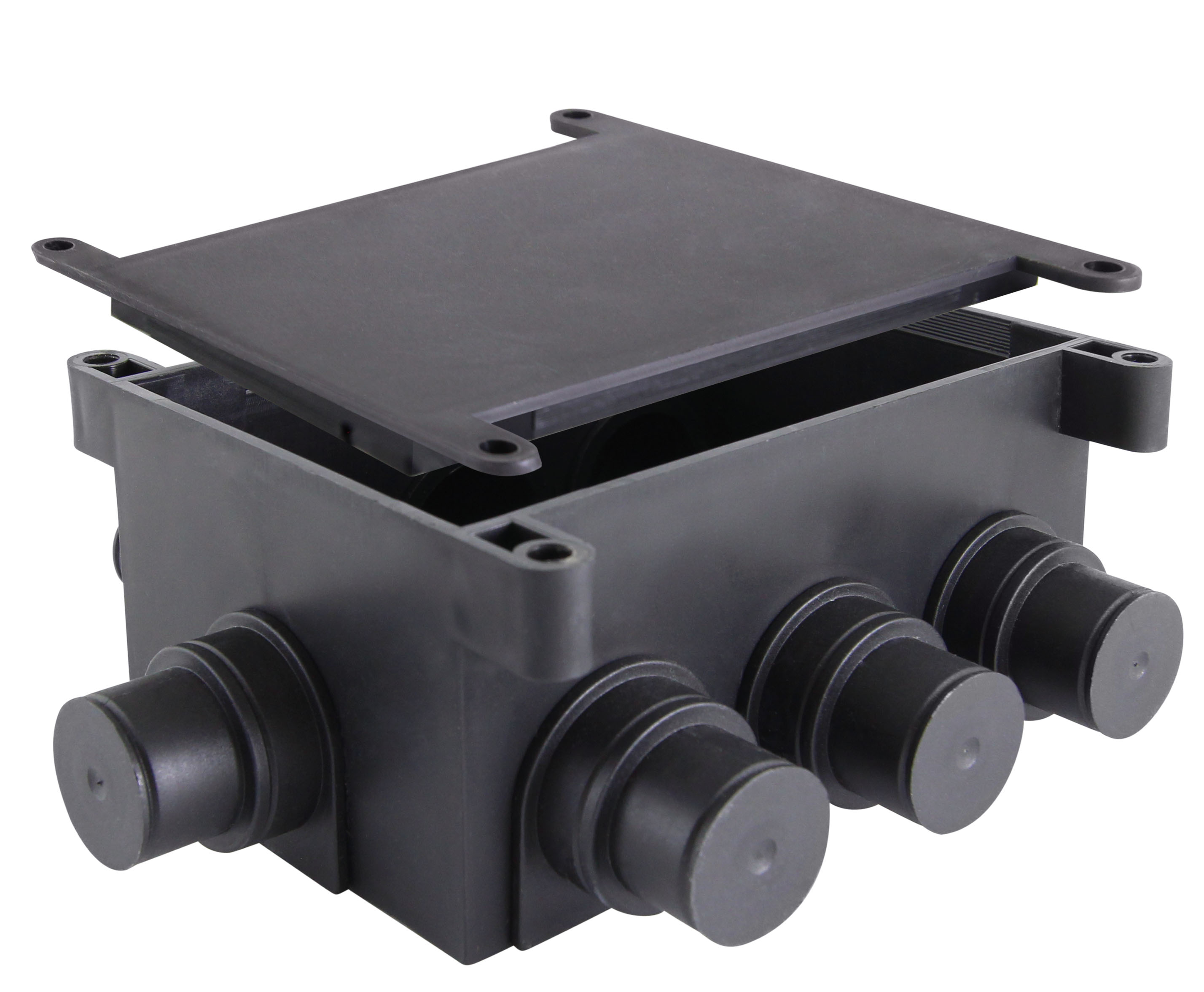

Коробка распаячная СП 118х76х60мм, 8 вводов, черная, для заливки в бетон, IP44 TDM SQ1402-9501 - 118х76х60 8 вводов, прямоугольная

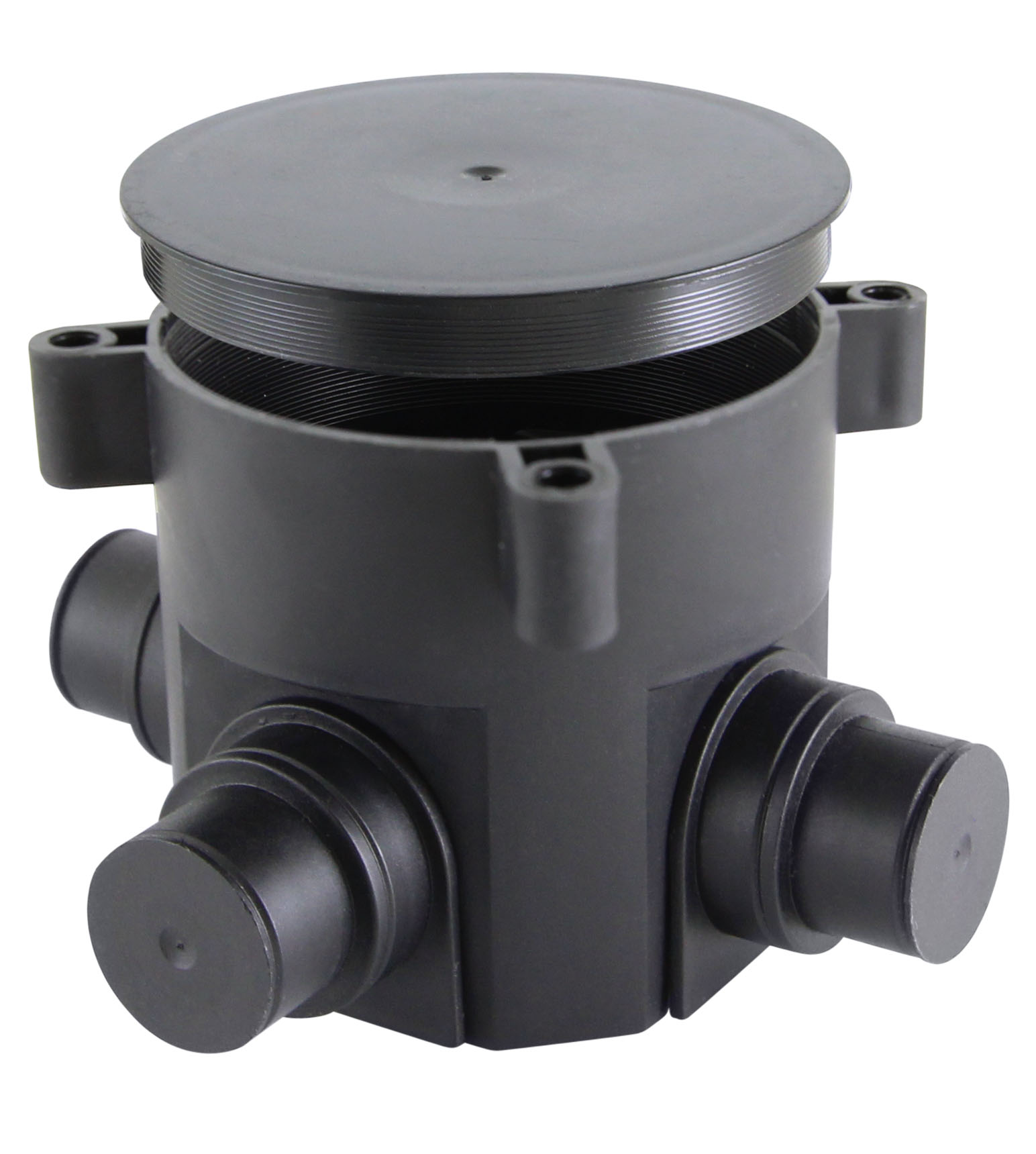

Коробка установочная СП D70х72мм, 4 ввода, черная, для заливки в бетон, IP44 TDM SQ1402-9502 - D70х72 Круглый корпус, 4 ввода

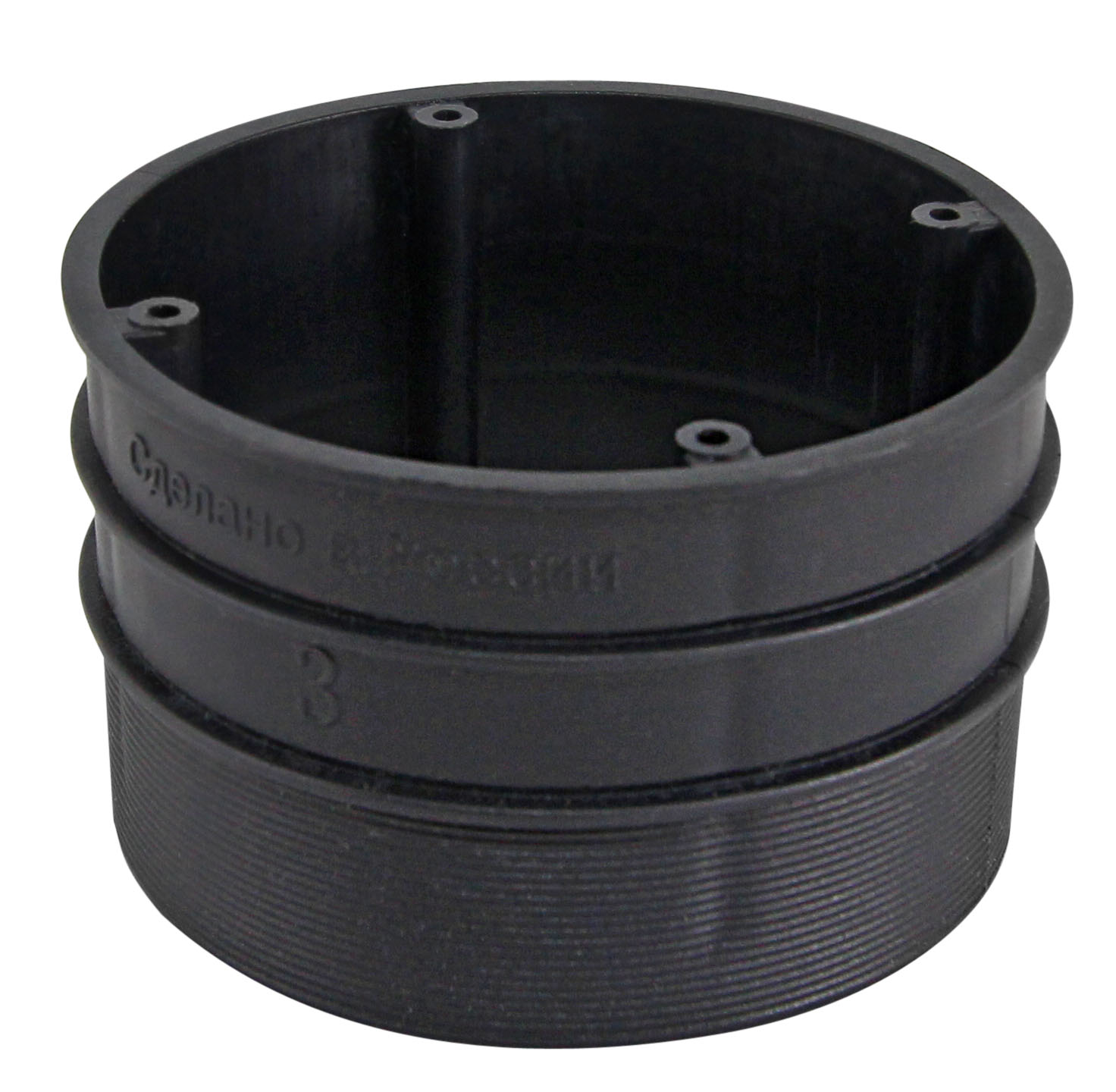

Кольцо переходное D67х46 (для коробки СП D70х72мм) TDM SQ1402-9503 - D67х46 Для коробки SQ1402-9502

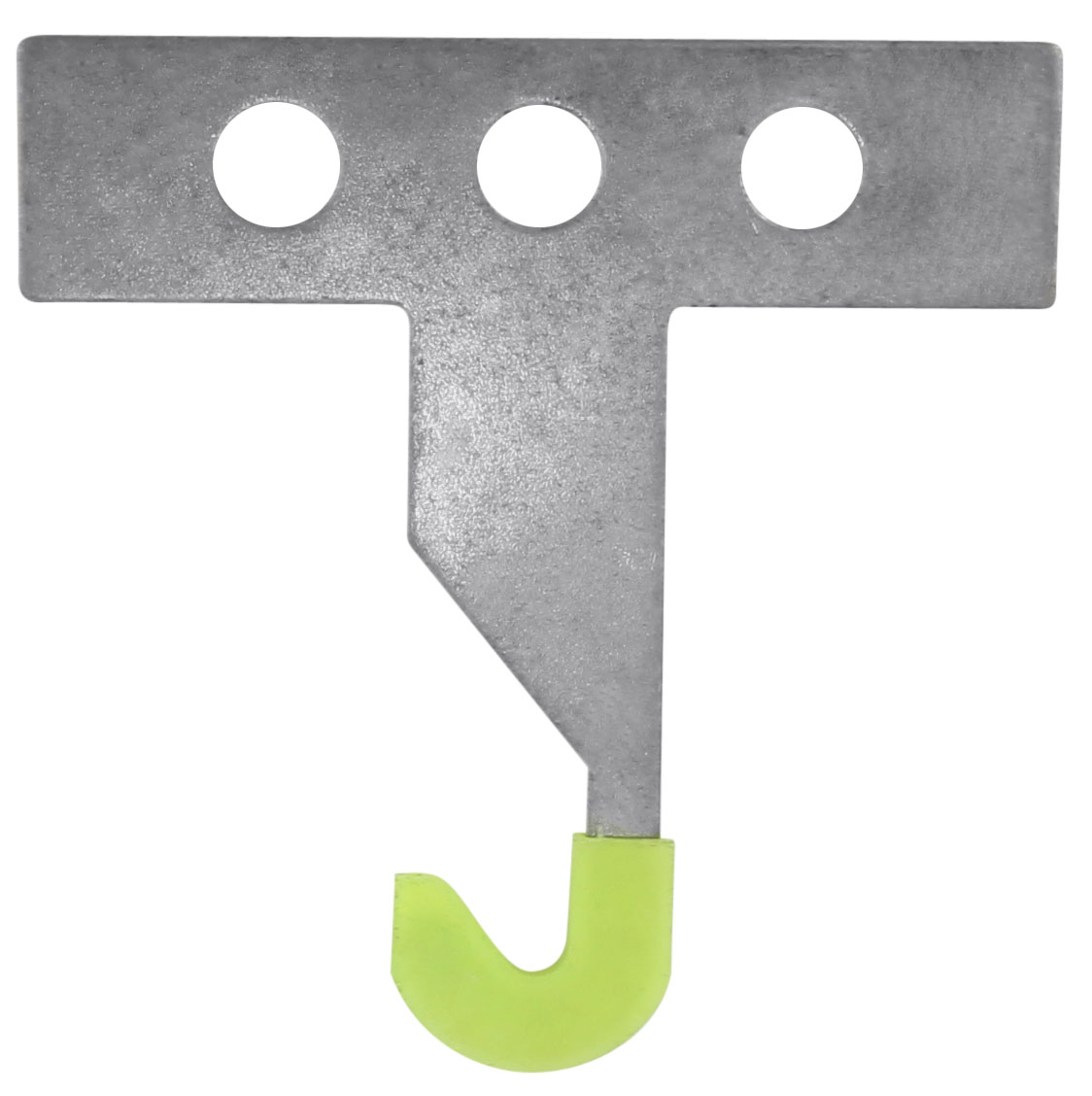

Крюк для люстры (для установки в коробку СП D70х72мм) TDM SQ1402-9504 - - Для коробки SQ1402-9501

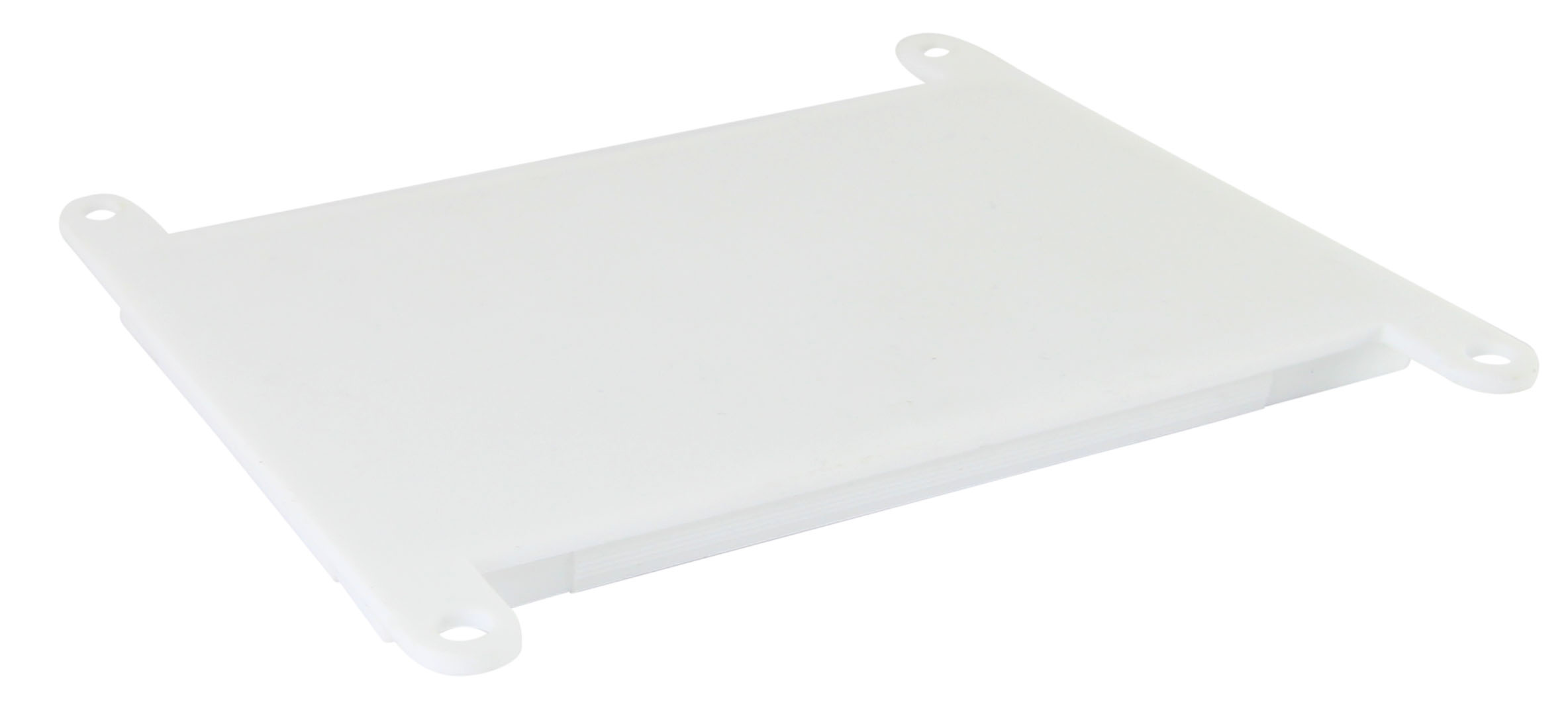

Крышка финишная 124х80 белая (для коробки СП 118х76х60мм) TDM SQ1402-9505 - 124х80 Для коробки SQ1402-9502

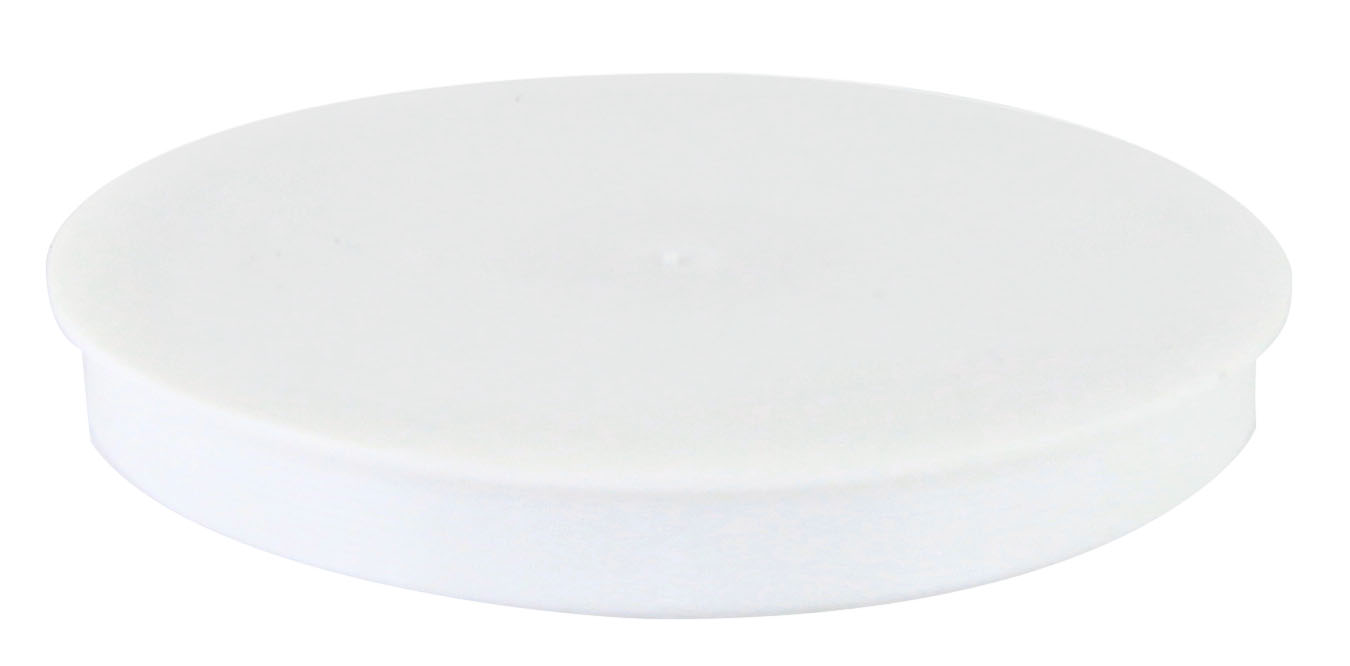

Крышка финишная D74 белая (для коробки СП D70х72мм) TDM SQ1402-9506 - D74 Для коробки SQ1402-9502
