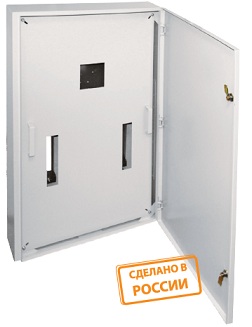

Корпус серии ПР

TDM-SQ0905-0701

Назначение

  • Сборка пунктов распределительных серии ПР11.
  • Приём и распределение электроэнергии напряжением 380/220 В.
  • Защита от перегрузок и коротких замыканий.
  • Нечастые коммутации электрических цепей.

Преимущества

  • Универсальность корпуса.
  • Высокая технологичность.
  • Рациональное использование рабочего пространства.
  • Большой выбор аксессуаров.
  • Быстрота сборки. Удобство монтажа

Материалы

  • Корпус – сертифицированная сталь (ГОСТ).
  • Покрытие корпуса – текстурированный полиэстеровый поро¬шок.
  • Аксессуары – листовая оцинкованная сталь.

Применение

  • Производственные помещения.
  • Объекты промышленности.

Комплект поставки

  • Корпус щита.
  • Съемная оперативная панель.
  • Панель для установки силового автоматического выключателя.
  • DIN-рейки для установки модульной автоматики.
  • Замки с ключами.



Наименование параметра Значение
Степень защиты IP31
Толщина металла, мм 1,0
Цвет корпуса RAL 7035
Номинальный ток, А до 630
Климатическое исполнение УХЛ4







Изображение Наименование Артикул Масса изделия, кг Габаритные размеры (ВхШхГ, мм)

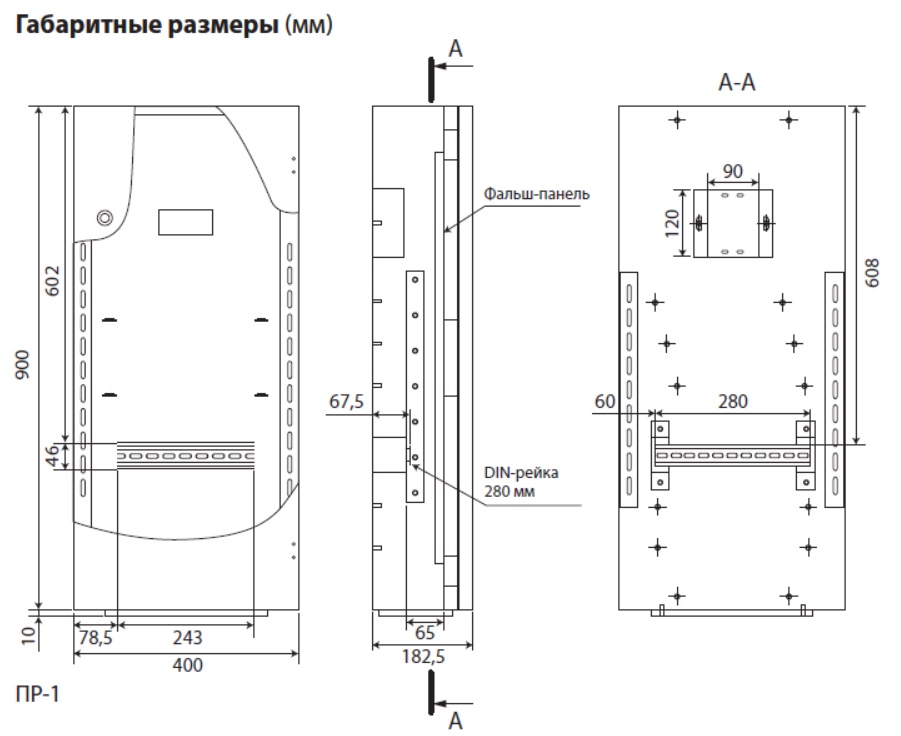

Корпус ПР-1 (900х400х165) IP31 TDM SQ0905-0701 18 900х400х165

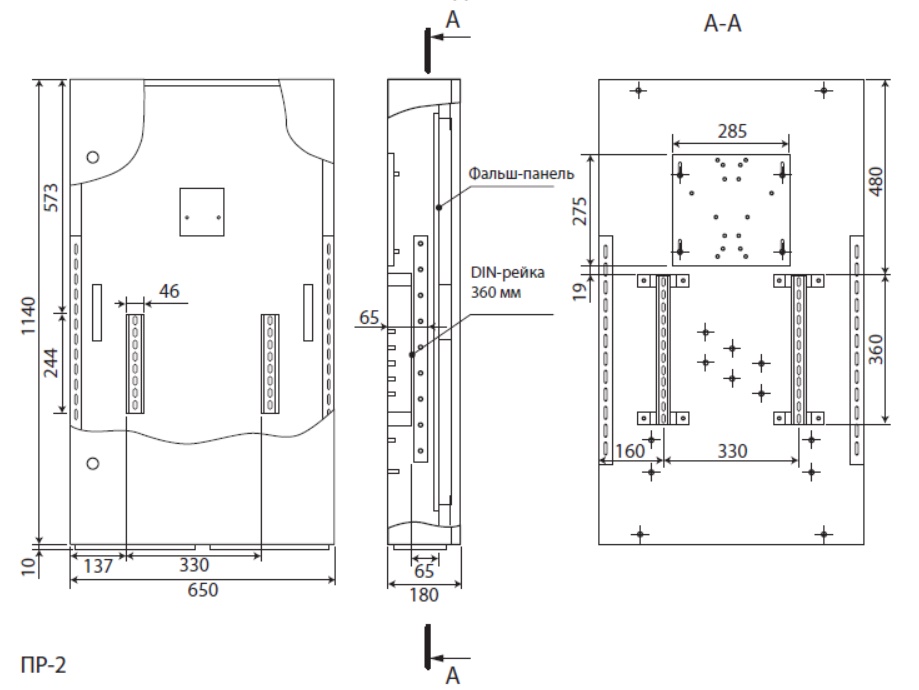

Корпус ПР-2 (1140х650х180) IP31 TDM SQ0905-0702 23,5 1140х650х180

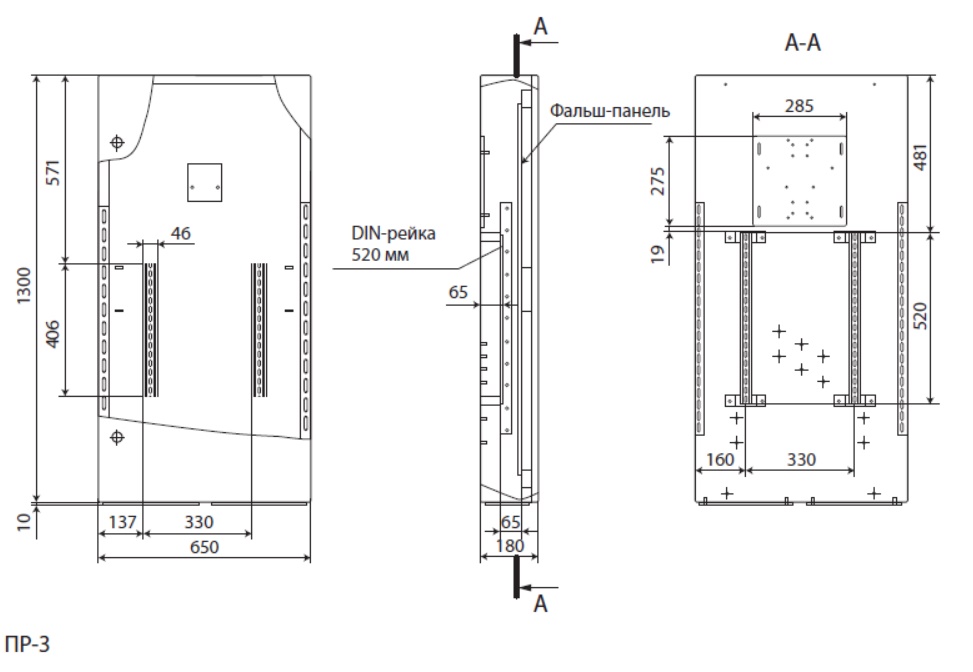

Корпус ПР-3 (1300х650х180) IP31 TDM SQ0905-0703 26,54 1300х650х180
