Шинные терминалы
Шинные терминалы
Назначение
- Предназначены для подключения проводников различных сечений к плоским и алюминиевым шинам.
Материалы
- Оцинкованная сталь, устойчивая к коррозии и воздействию температур.
Преимущества
- Использование шинных терминалов позволяет исключить процесс сверления шин для подключения проводников.
- Экономичное и быстрое подключение проводников сечением от 1,5 до 185 мм2.
- Единый шинный терминал для шин любой высоты.
| Изображение | Наименование | Артикул | мин.-макс. толщина шины, мм | мин.-макс. сечение подключаемого проводника, мм2 | Транспортная упаковка | ||
|---|---|---|---|---|---|---|---|
| Кол-во, шт | Масса, кг | Размер, см | |||||
 |

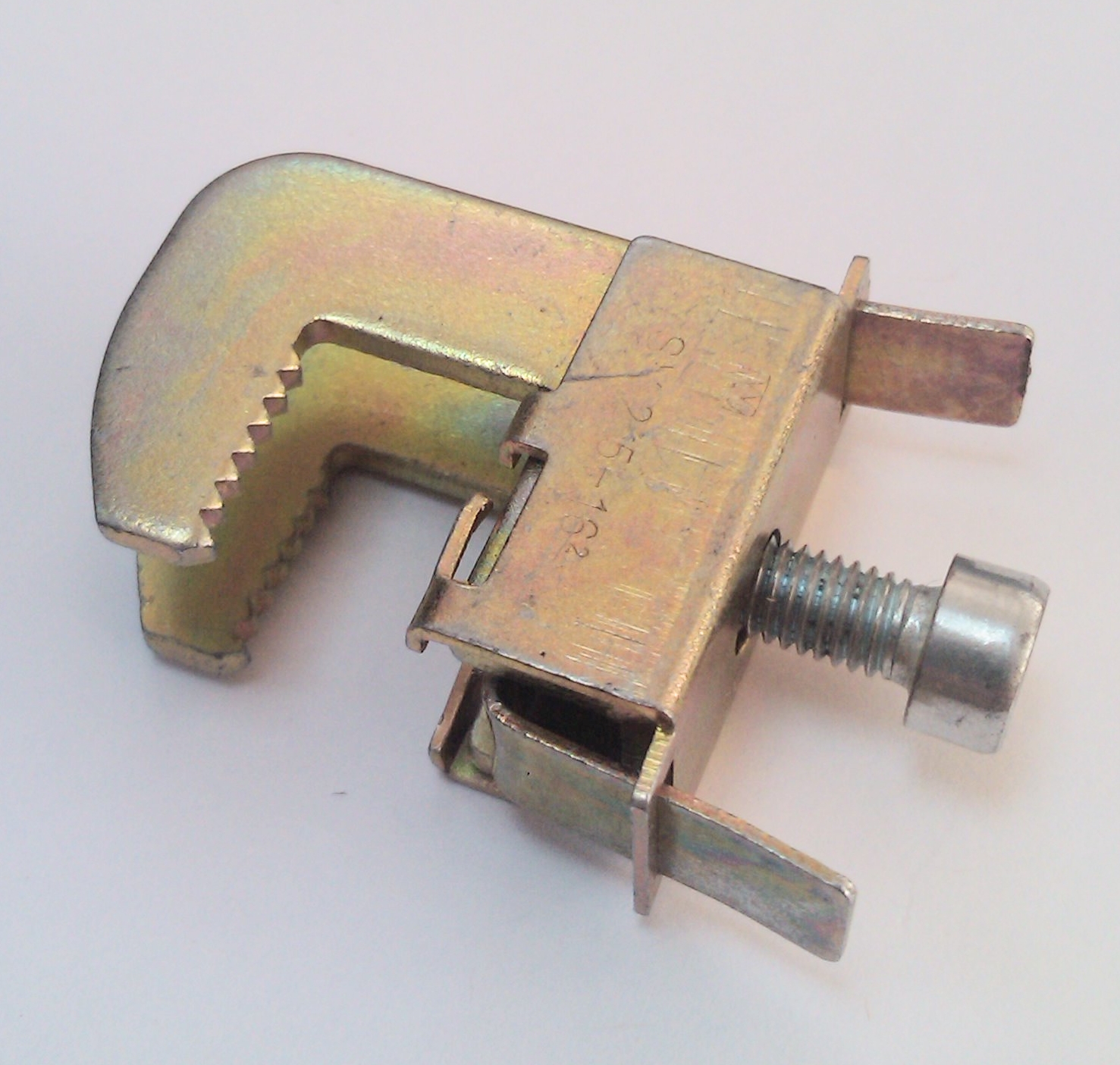

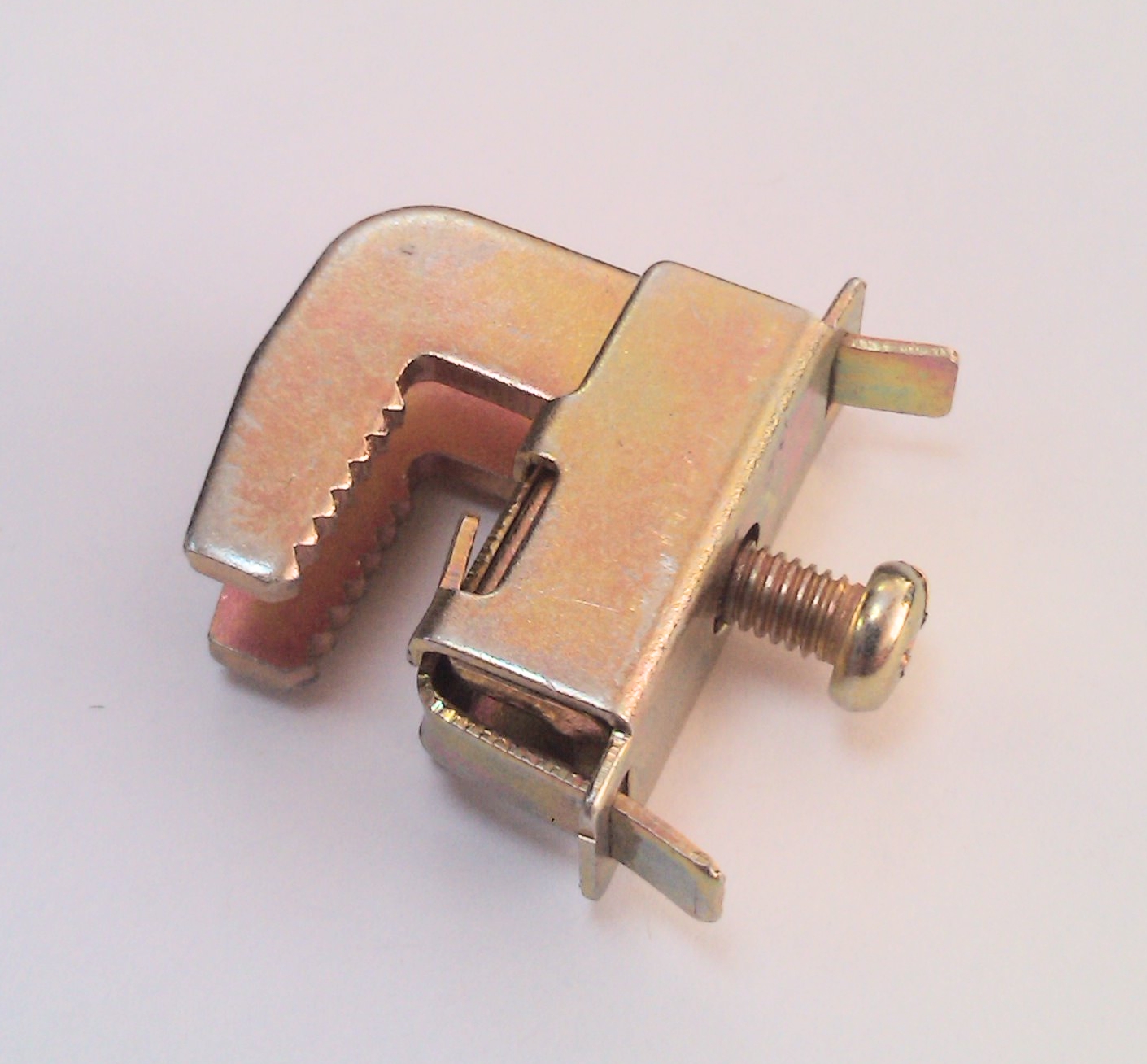

Шинные терминалы для плоских шин до 5 мм |
||||||
| Шинный терминал 1-4 мм2 для медной шины 5 мм TDM | SQ0826-0001 | 3-5 | 1-4 | 800 | 15 | 41х24х25 | |
| Шинный терминал 2.5-16 мм2 для медной шины 5 мм TDM | SQ0826-0003 | 2,5-16 | 500 | 14,5 | |||
| Шинный терминал 16-50 мм2 для медной шины 5 мм TDM | SQ0826-0005 | 16-50 | 200 | 14,3 | |||
| Шинный терминал 35-70 мм2 для медной шины 5 мм TDM | SQ0826-0007 | 35-70 | 120 | 14,45 | |||
| Шинный терминал 70-185 мм2 для медной шины 5 мм TDM | SQ0826-0009 | 70-185 | 100 | 13,5 | |||
 |
Шинные терминалы для плоских шин до 10 мм |
||||||
| Шинный терминал 1-4 мм2 для медной шины 10 мм TDM | SQ0826-0002 | 8-10 | 1-4 | 800 | 15 | 41х24х25 | |
| Шинный терминал 2.5-16 мм2 для медной шины 10 мм TDM | SQ0826-0004 | 2,5-16 | 500 | 14,5 | |||
| Шинный терминал 16-50 мм2 для медной шины 10 мм TDM | SQ0826-0006 | 16-50 | 200 | 14,7 | |||
| Шинный терминал 35-70 мм2 для медной шины 10 мм TDM | SQ0826-0008 | 35-70 | 120 | 13,6 | |||
| Шинный терминал 70-185 мм2 для медной шины 10 мм TDM | SQ0826-0010 | 70-185 | 100 | 14,2 | |||
