Щиты учета и распределения пластиковые (ЩУРН, ЩУ-П, ЩУ, ЩРН) IP54 / IP55

TDM-SQ0906-0301

Назначение

  • Для установки оборудования связанного с приемом, учетом и распределением электрической энергии напряжением 230 В однофазного тока частотой 50 Гц.

Применение

  • Жилые помещения;
  • Объекты коммерческой недвижимости (офисы, торговые центры, и т. д.);
  • Инфраструктурные объекты (больницы, школы и т. д.).

Материалы

  • Ударопрочный АБС-пластик;
  • Материал крепежа – оцинкованная сталь.

Комплектация

  • Щит;
  • Комплект крепежа на стену;
  • Сальники D22;
  • Пломбиратор для вводных автоматов (БОМ) (в арт. кроме SQ0906-0501);
  • Индивидуальный пакет;
  • Наклейка с информацией о комплектации и штрих-кодом EAN-13.

Преимущества

  • Визуальный доступ к показаниям счетчика и контроль состояния модульных аппаратов;
  • Благодаря высокой степени защиты щиты могут быть установлены на улице и в помещениях с высоким уровнем влажности и содержания пыли;
  • Не подвержены коррозии и долговечны в использовании;
  • Защита установленных приборов от неблагоприятных внешних факторов;
  • Защита от несанкционированного доступа к приборам учета электроэнергии;
  • Полная комплектация – готовы к сборке.



Наименование параметра Значение
Вид установки навесной
Степень защиты IP54/IP55
Класс защиты II
Материал Ударопрочный полистирол/АБС-пластик
Рабочая температура, °С от –30 до +60
Цвет корпуса белый
Цвет дверцы прозрачный
Номинальный ток устанавливаемой аппаратуры, А до 375 А
Количество модулей от 8 до 13
Количество фаз от 1 до 3



Изображение Чертеж Наименование Артикул Число рядов Максимальное число модулей Фазность счетчика Степень защиты Комплектация Транспортная упаковка
Вес, кг Количество, шт. Габаритные размеры, мм
Длина Ширина Высота

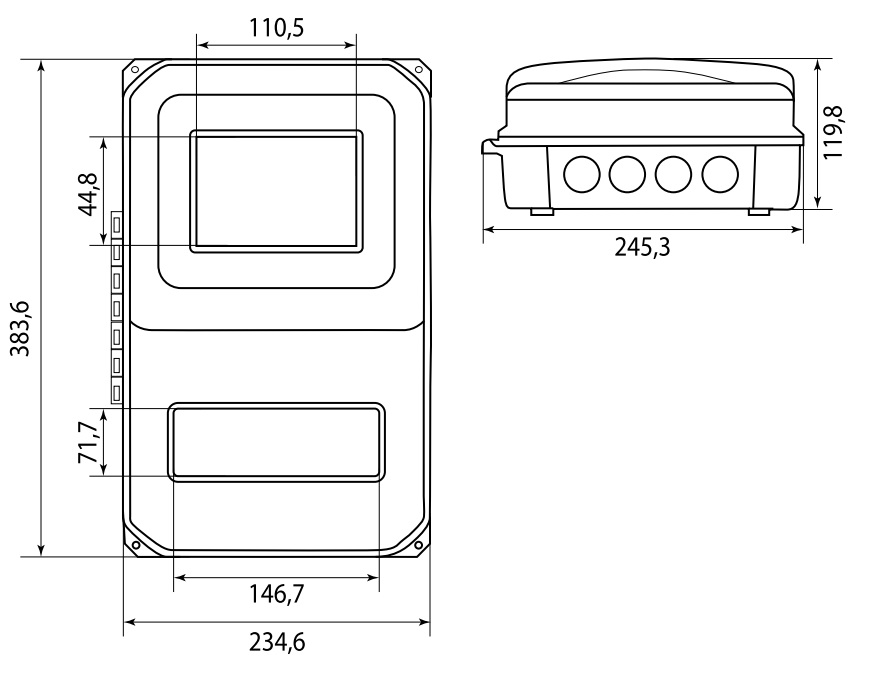

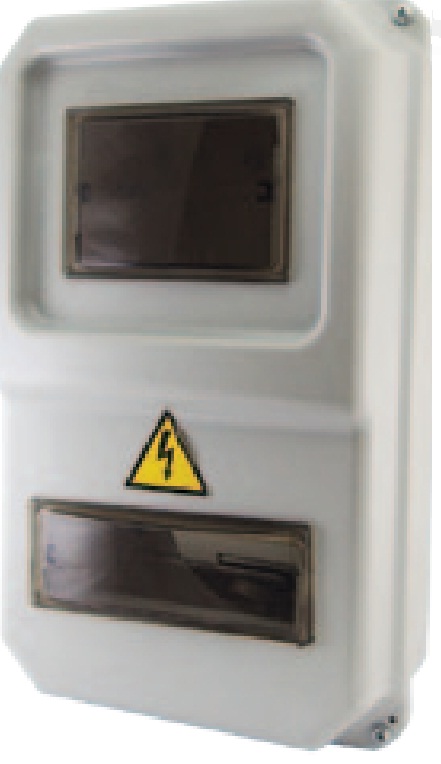

ЩУРН-П-1ф-8 (383х234х119) пластик IP54 TDM SQ0906-0301 1 8 1 фаза IP54 DIN-рейка на 8 автоматов - 1 шт, кабельный ввод-сальник –
4 шт., комплект для монтажа,
знак электробезопасности,
пломбиратор БОМ-1 шт
4,2 4 235 380 440

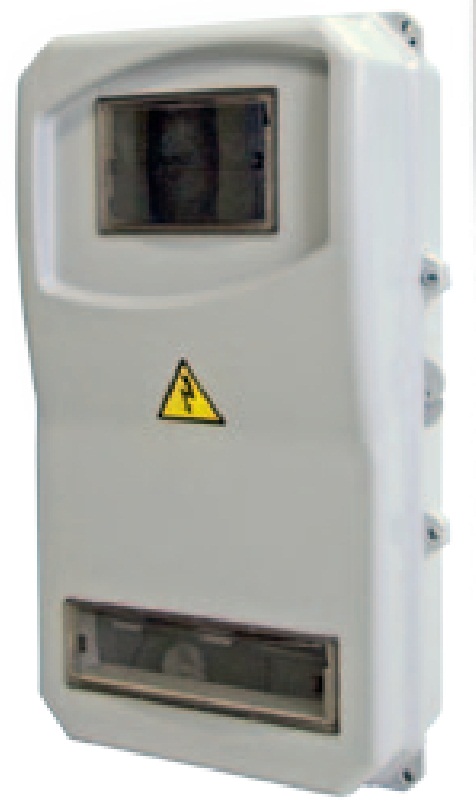

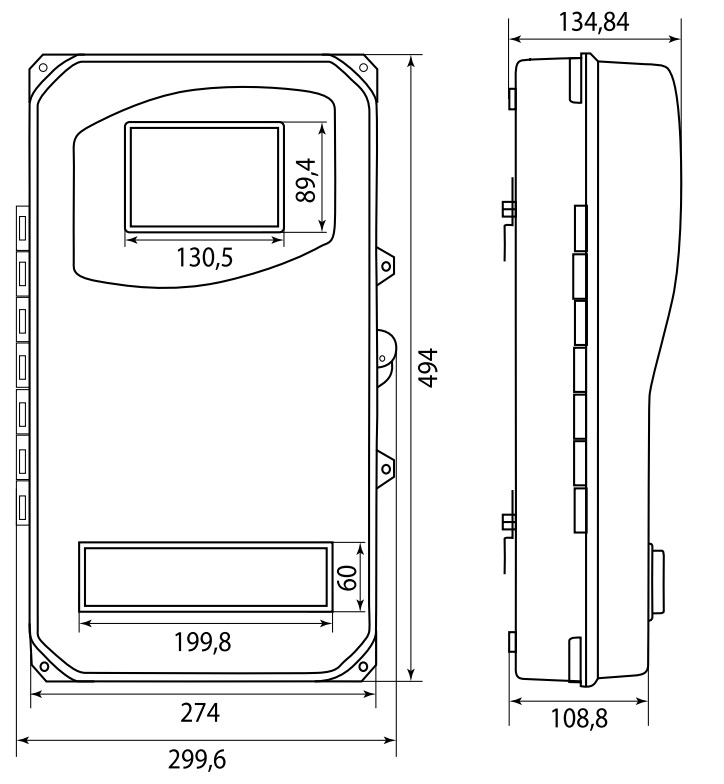

ЩУРН-П-1ф/3ф-10 (494х300х135) пластик IP54 TDM SQ0906-0302 1 10 1 фаза/3 фазы IP54 DIN-рейка на 12 автоматов -1 шт, кабельный ввод-сальник –
4 шт., комплект для монтажа,
знак электробезопасности,
пломбиратор БОМ-1 шт
6,6 4 300 495 490

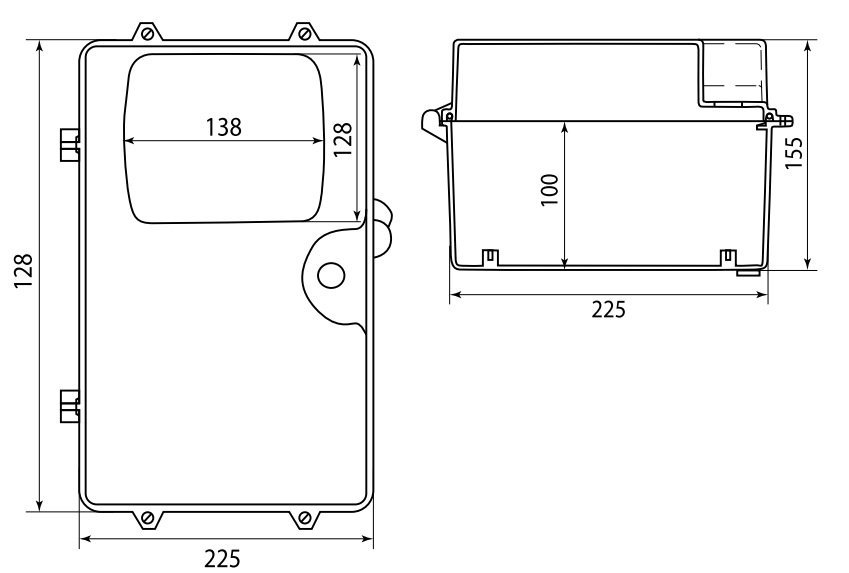

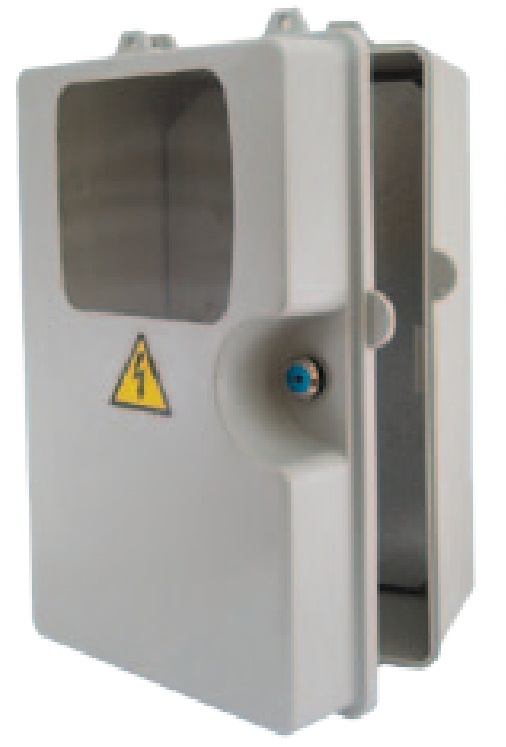

ЩУ-П-1ф/3ф (360х225х155) пластик, монтажная панель IP54 TDM SQ0906-0304 1 - 1 фаза/3 фазы IP54 Монтажная панель,
замок с 2 ключами, комплект для монтажа,
знак электробезопасности,
пломбиратор БОМ – 1 шт
4,8 3 225 360 480

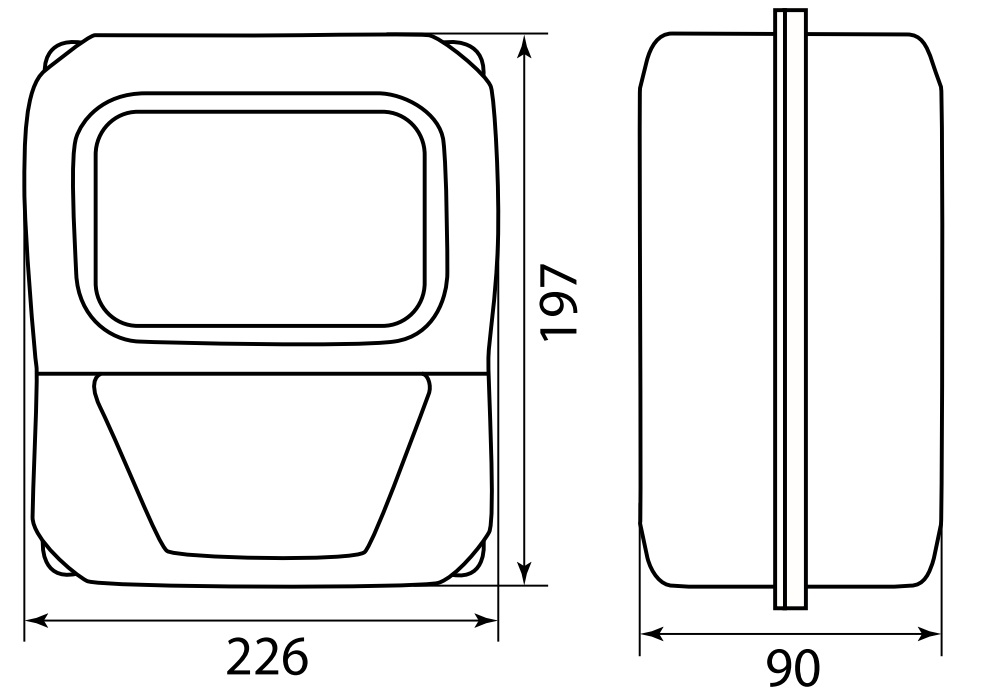

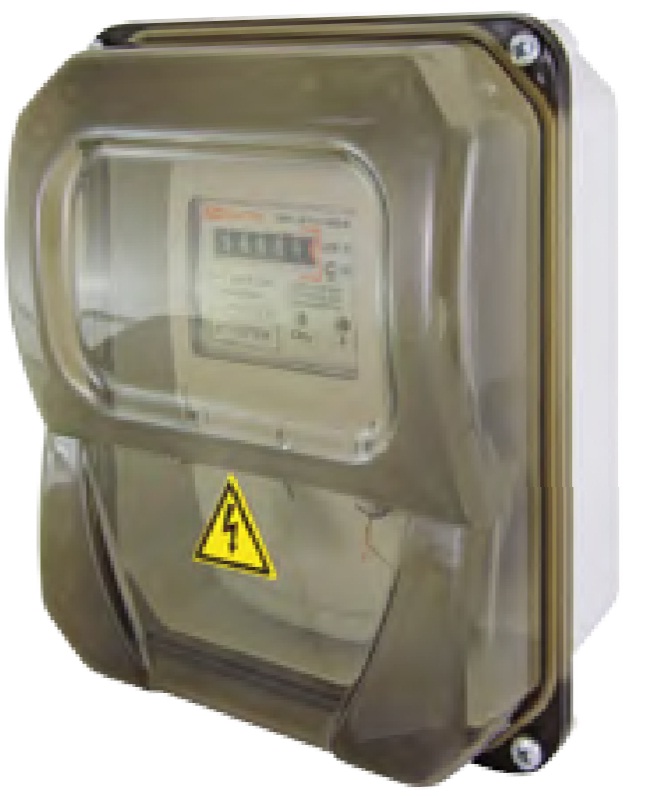

Щит учета ЩУ-1Н-1ф 226х197х90 мм пластиковый IP55 TDM SQ0906-0501 1 - 1 фаза IP55 Комплект для монтажа счетчика-1 шт., комплект крепежа на стену-1шт, сальник D22-4 шт 0,8 4 370 200 230

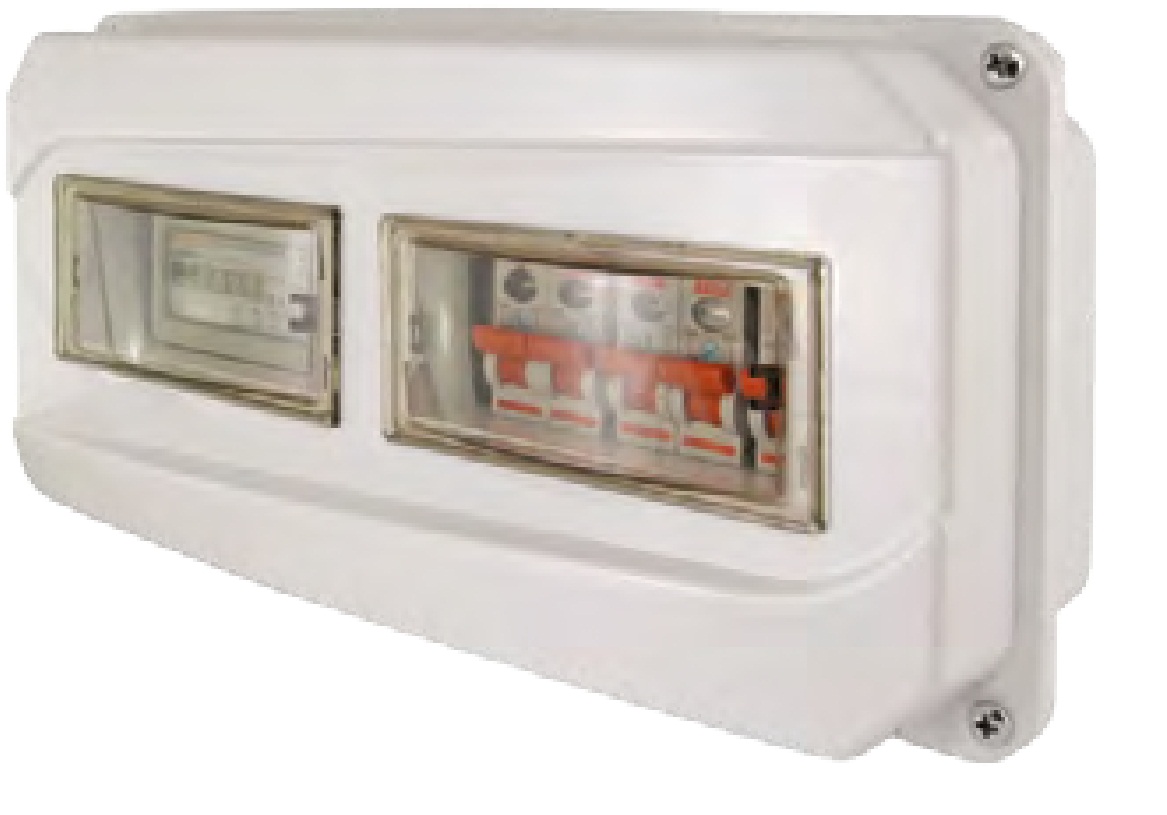

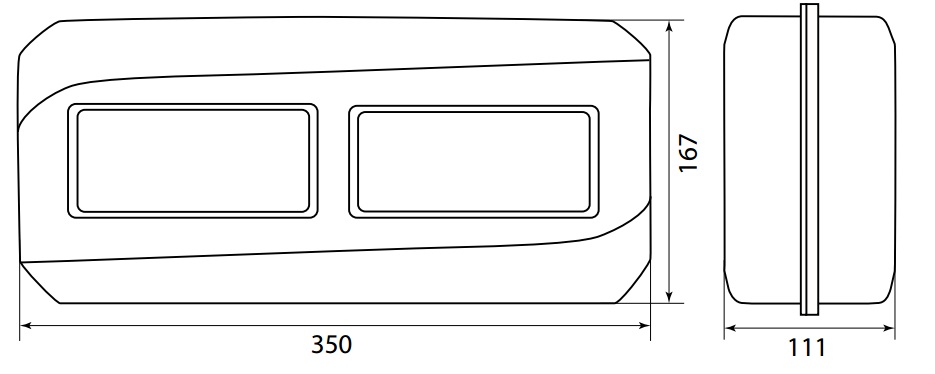

Щит учета ЩРН-12-1ф 167х350х111 мм пластиковый IP55 TDM SQ0906-0502 1 12 1 фаза IP55 DIN-рейка на 12 модулей - 1 шт, Комплект крепежа на стену-1шт, сальник D22-4 шт 6 14 660 410 370

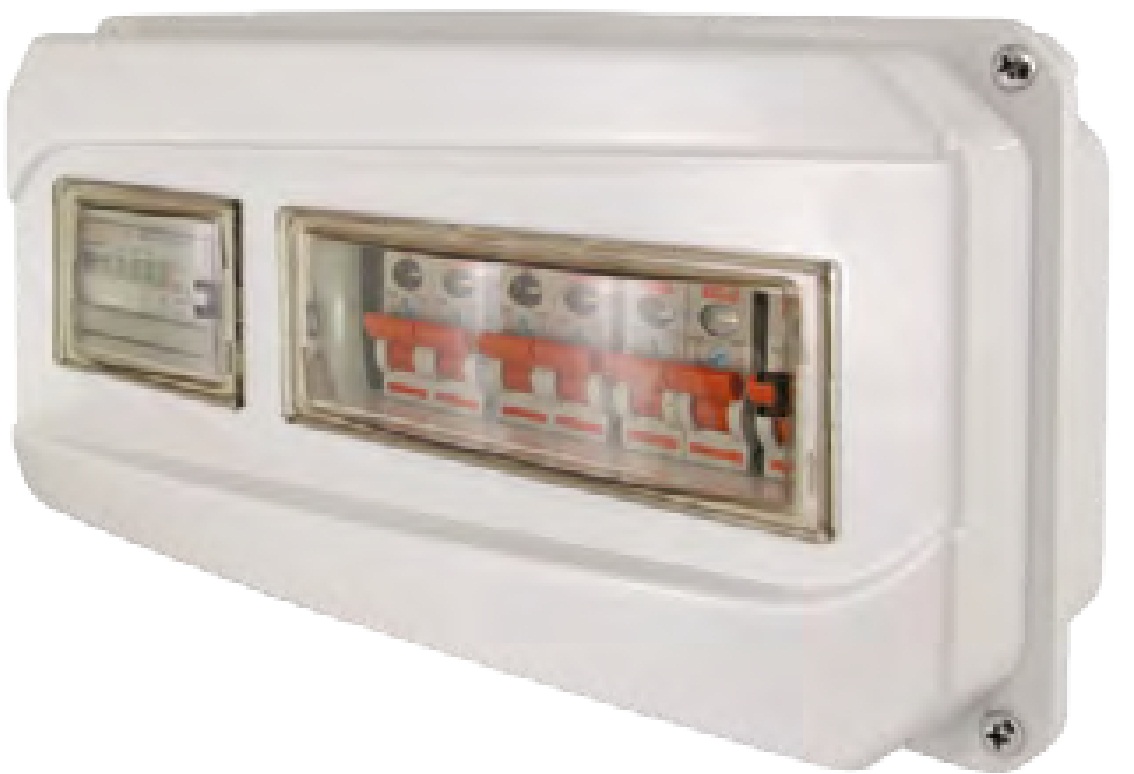

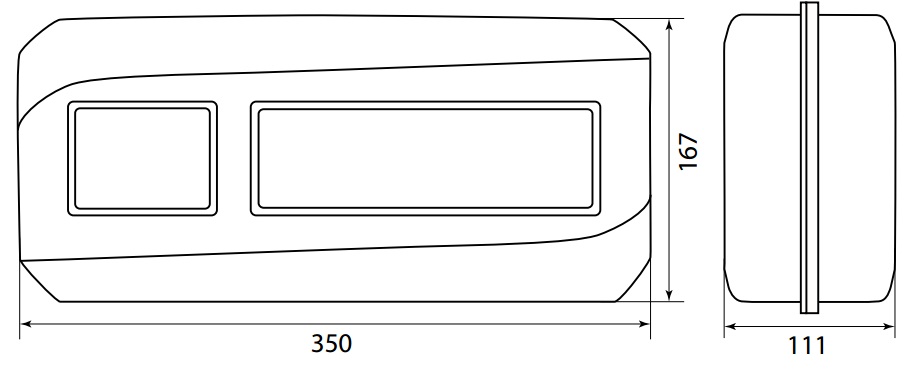

Щит учета ЩРН-13-1ф 167х350х111 мм пластиковый IP55 TDM SQ0906-0503 1 13 1 фаза IP55 DIN-рейка на 13 модулей - 1 шт, Комплект крепежа на стену-1шт, сальник D22-4 шт 6 14 660 410 370
