Двухуровневые зажимы клеммные безвинтовые серии ДЗКБ

Назначение

  • Для безопасного и компактного подключения фазных, нулевых и защитных проводников различного сечения.

Применение

  • Шкафы, щиты, сборки.
  • В качестве комплектующих в технологическом оборудовании.

Материалы

  • Корпус выполнен из цветного негорючего полиамида (PA66).
  • Токоведущая пластина выполнена из латуни с гальваническим покрытием.
  • Прижимная пружина выполнена из стали, покрытой бихроматом никеля.

Преимущества

  • Позволяет экономить до 50% площади монтажа.
  • Надежная фиксация проводов любого типа пружинным зажимом из нержавеющей стали с автоматической регулировкой усилия прижима в зависимости от сечения проводника.
  • Пружинная конструкция позволяет использовать клеммы в условиях повышенной вибрации, а прочность конструкции не изменяется при любом режиме работы нагрузки.
  • Возможность использования перемычек освобождает место для подключения кабеля и позволяет экономить место в шкафу.

Технические характеристики

Наименование параметра Значение
Типоисполнение зажима ДЗКБ-1,5 ДЗКБ-2,5 ДЗКБ-4
Номинальное рабочее напряжение Ue не более, В 600
Номинальная частота, Гц 50
Номинальное напряжение переменного тока по изоляции Ui, не более, В 800
Номинальный рабочий ток le, А 17,5 31 40
Кратковременно выдерживаемый ток из расчета 120/1 мм2 поперечного сечения проводников при t<1c, А 220 340 480
Поперечное сечение присоединяемых проводников, мм2 одножильный 0,14–2,5 0,2–4 0,5–6
  многожильный 0,14–1,5 0,2–2,5 0,5–4
Материал зажима/корпуса латунь/полиамид
Степень защиты по ГОСТ 14254 без боковой крышки

IP00
  с боковой крышкой IP20
Климатическое исполнение и категория размещения по ГОСТ 15150 УХЛЗ
Способ монтажа установка на DIN-рейку шириной 35 мм
Диапазон рабочих температур, °С от -30 до +70



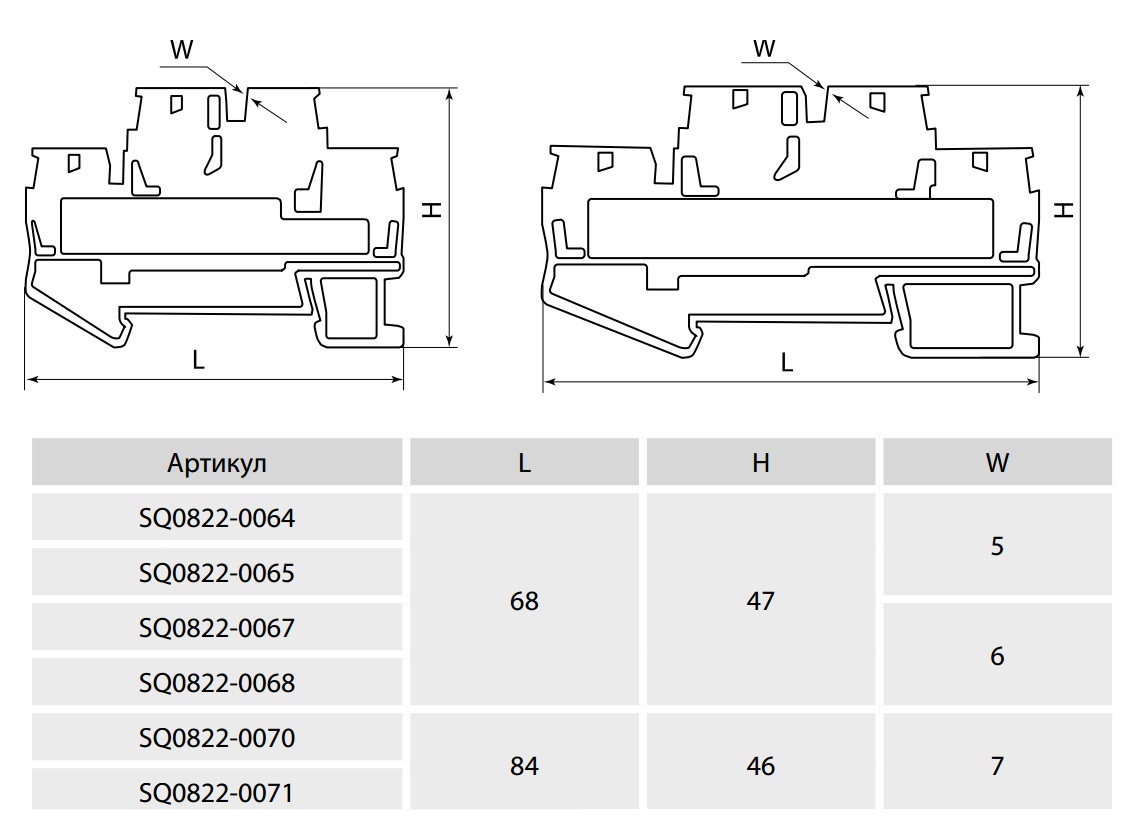

Ассортимент

Изображение Наименование Артикул Номинальный ток, А Напряжение, В Сечение провода, мм2 Транспортная упаковка
одножильного многожильного количество, шт масса, кг размер, см

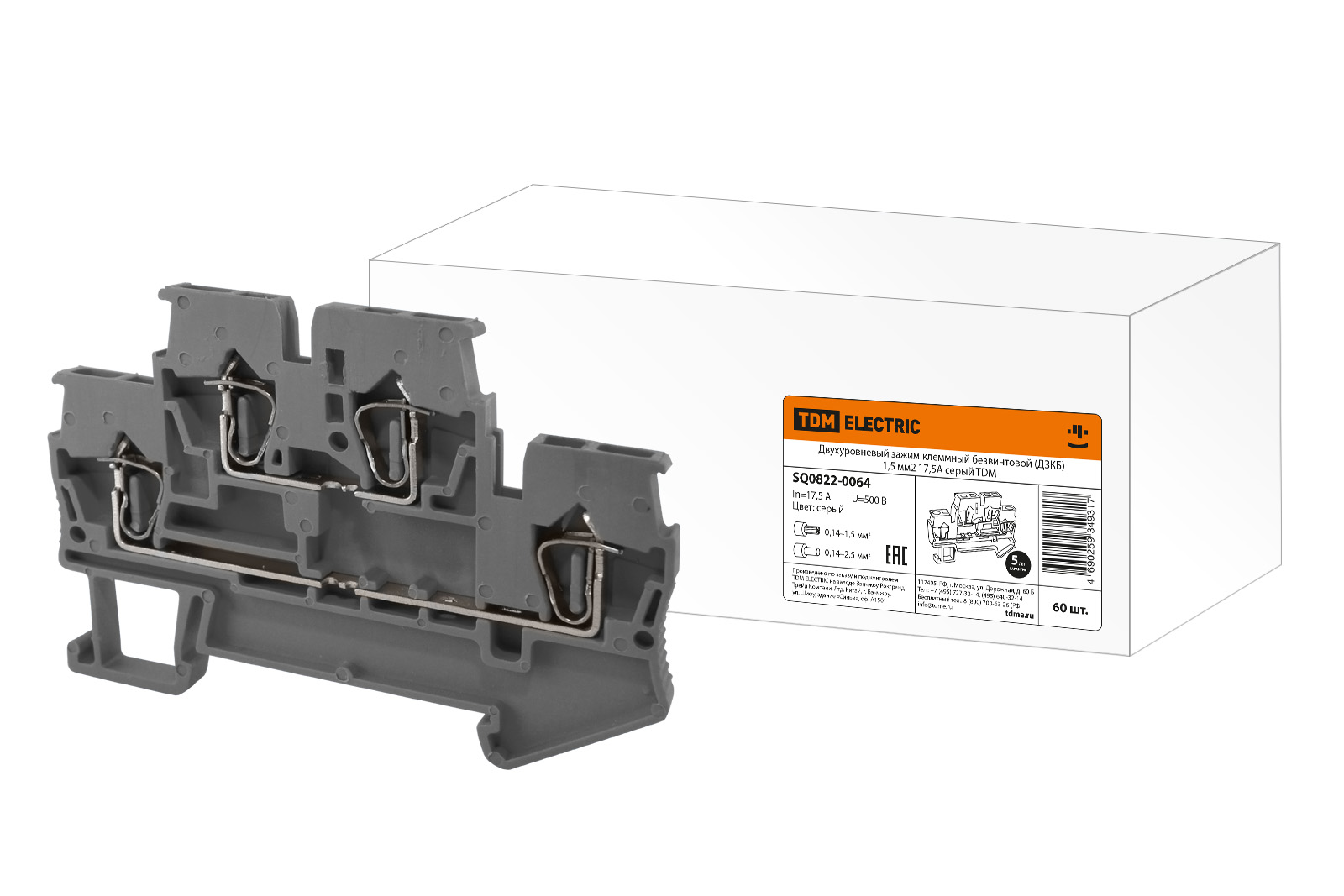

Двухуровневый зажим клеммный безвинтовой (ДЗКБ) 1,5 мм2 17,5А серый TDM SQ0822-0064 17,5 500 0,14-2,5 0,14-1,5 900 8,4 23х27х33,5
Двухуровневый зажим клеммный безвинтовой (ДЗКБ) 1,5 мм2 17,5А синий TDM SQ0822-0065 17,5 500 0,14-2,5 0,14-1,5 900 8,4 23х27х33,5
Двухуровневый зажим клеммный безвинтовой (ДЗКБ) 2,5 мм2 31А серый TDM SQ0822-0067 31 800 0,2-4 0,2-2,5 740 8,5 49,7х27х29,7

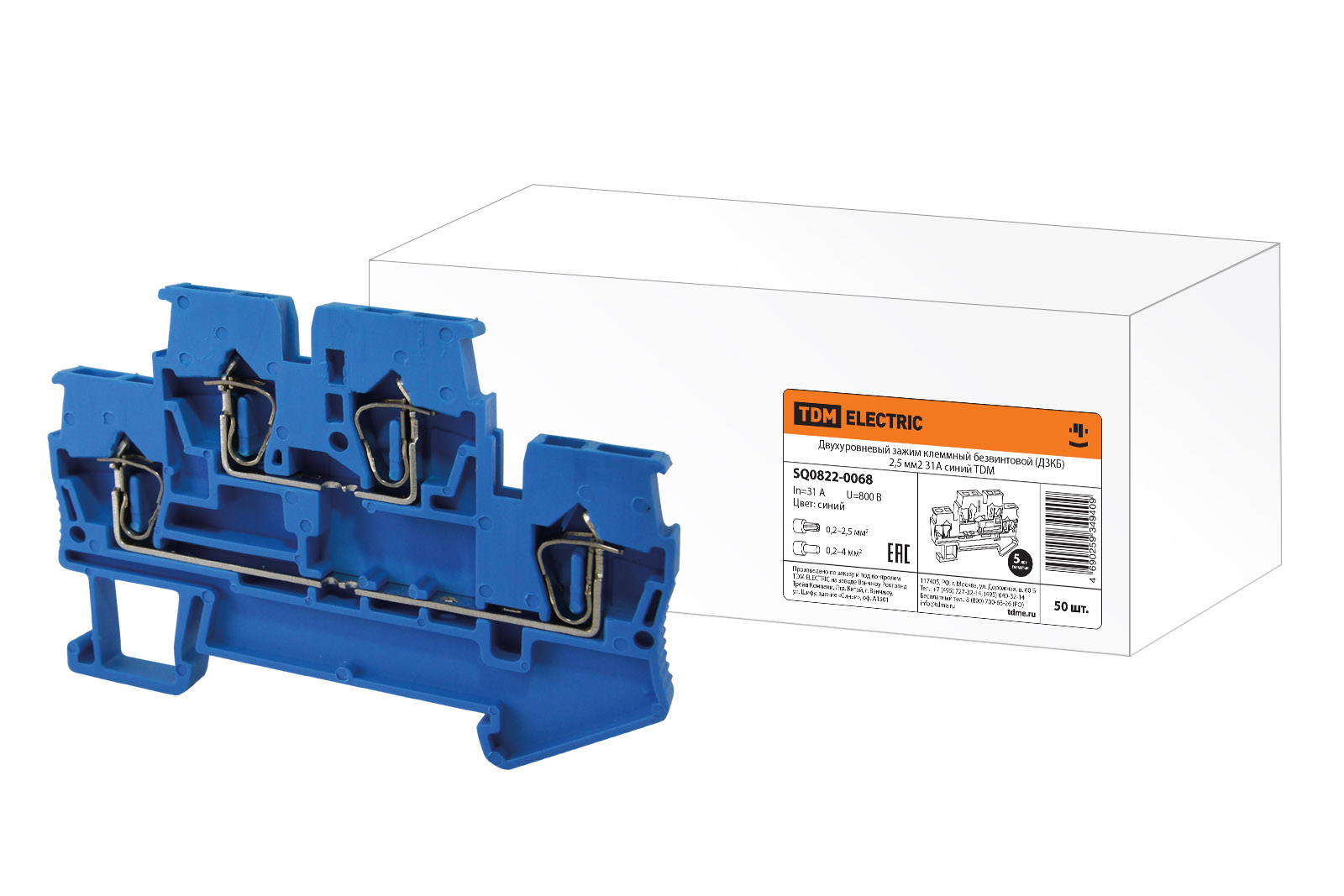

Двухуровневый зажим клеммный безвинтовой (ДЗКБ) 2,5 мм2 31А синий TDM SQ0822-0068 31 800 0,2-4 0,2-2,5 740 8,5 49,7х27х29,7

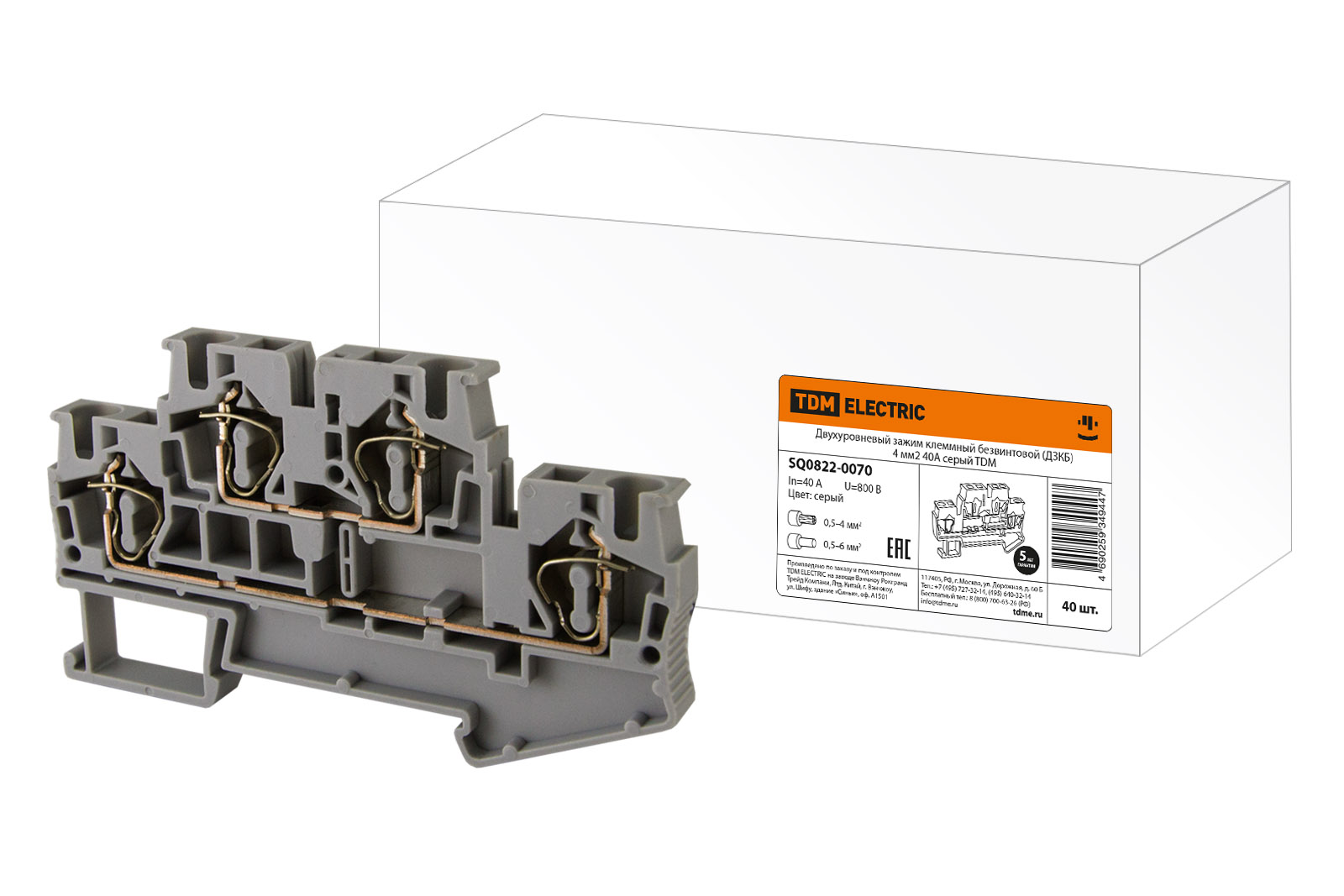

Двухуровневый зажим клеммный безвинтовой (ДЗКБ) 4 мм2 40А серый TDM SQ0822-0070 40 800 0,5-6 0,5-4 400 13,3 49,7х27х29,7

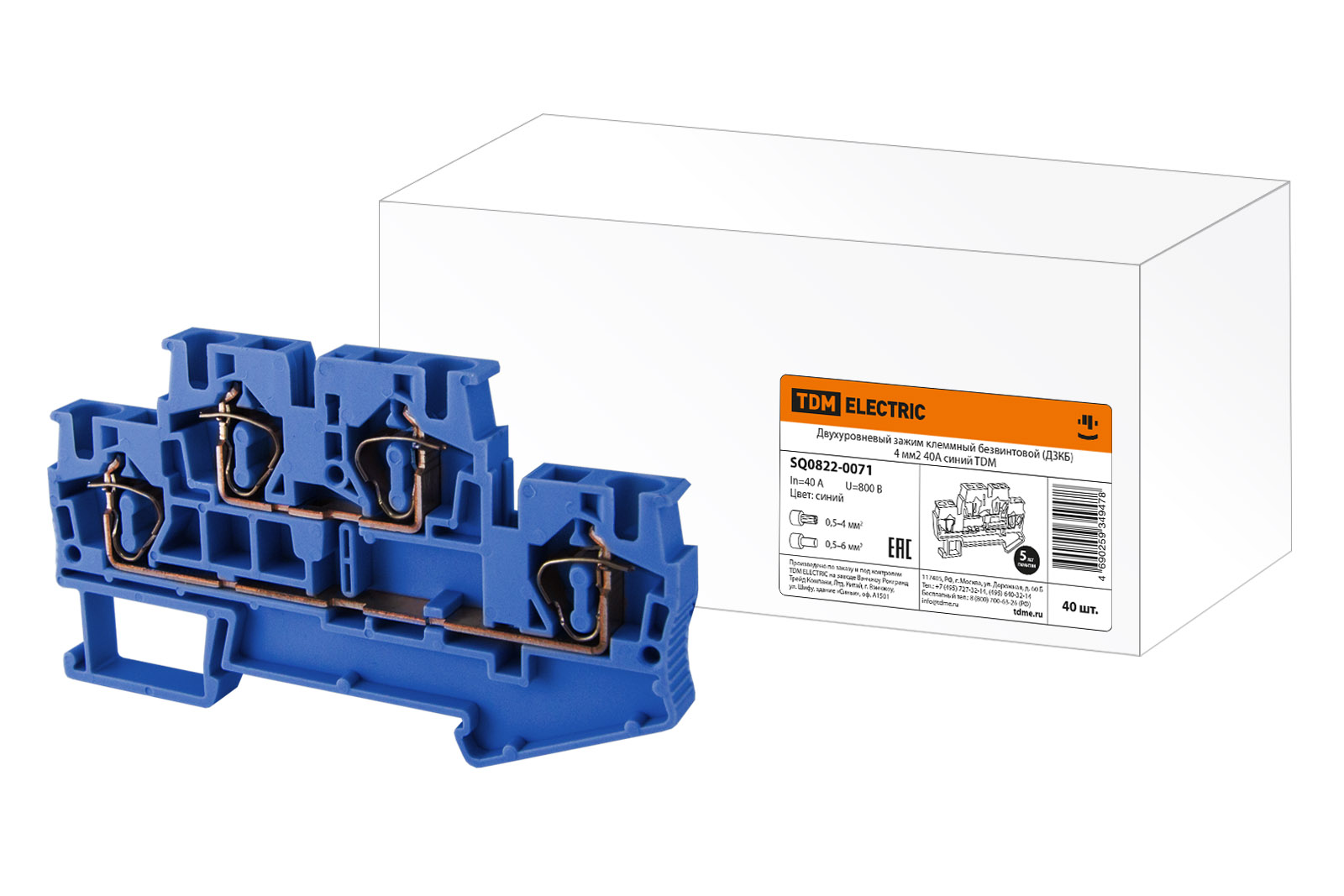

Двухуровневый зажим клеммный безвинтовой (ДЗКБ) 4 мм2 40А синий TDM SQ0822-0071 40 800 0,5-6 0,5-4 400 13,3 49,7х27х29,7
Заглушка для ДЗКБ 1,5/2,5 мм2 серая TDM SQ0822-0077 - - - - 1000 4,5 24х27х33
Заглушка для ДЗКБ 1,5/2,5 мм2 синяя TDM SQ0822-0078 - - - - 1000 4,5 24х27х33

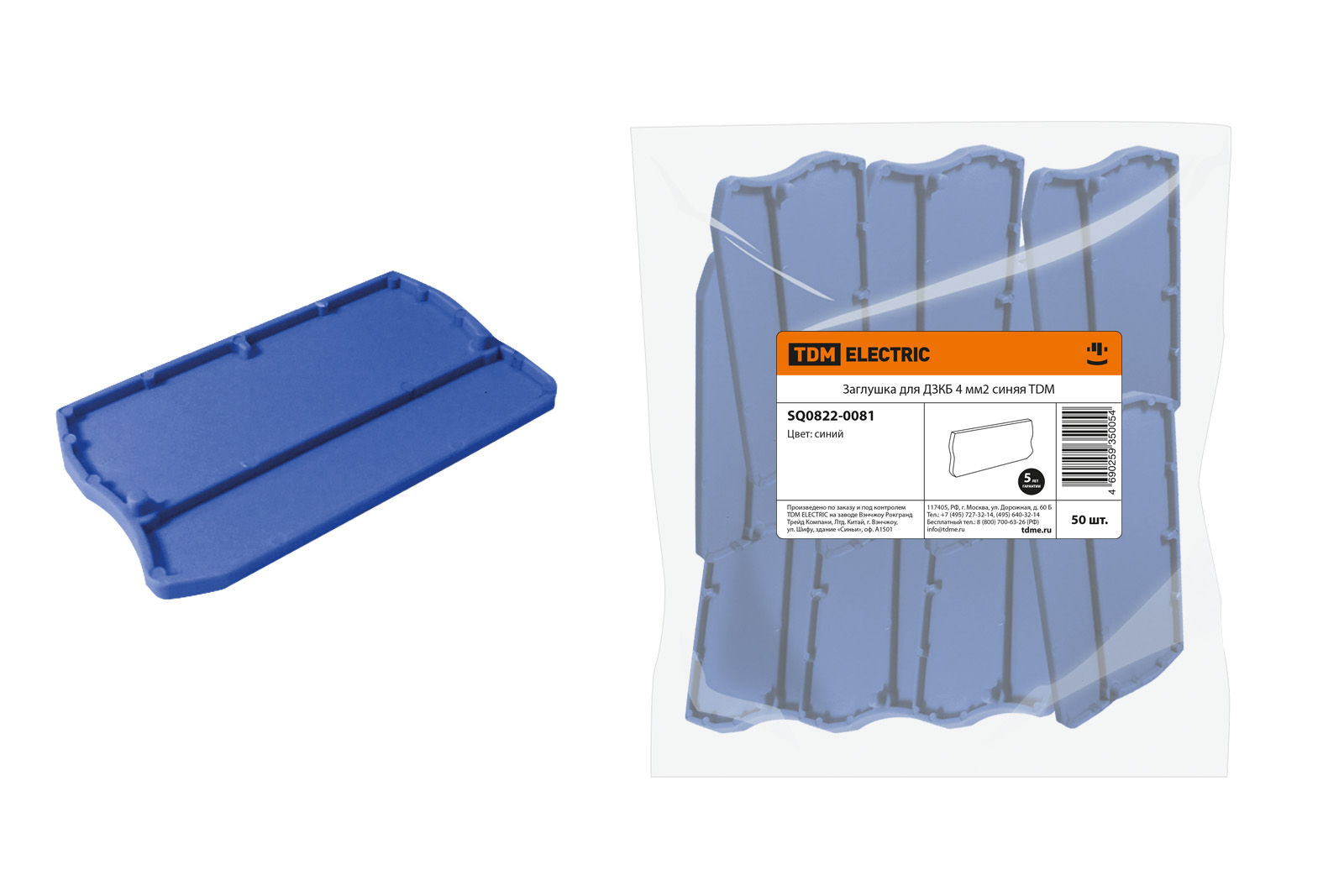

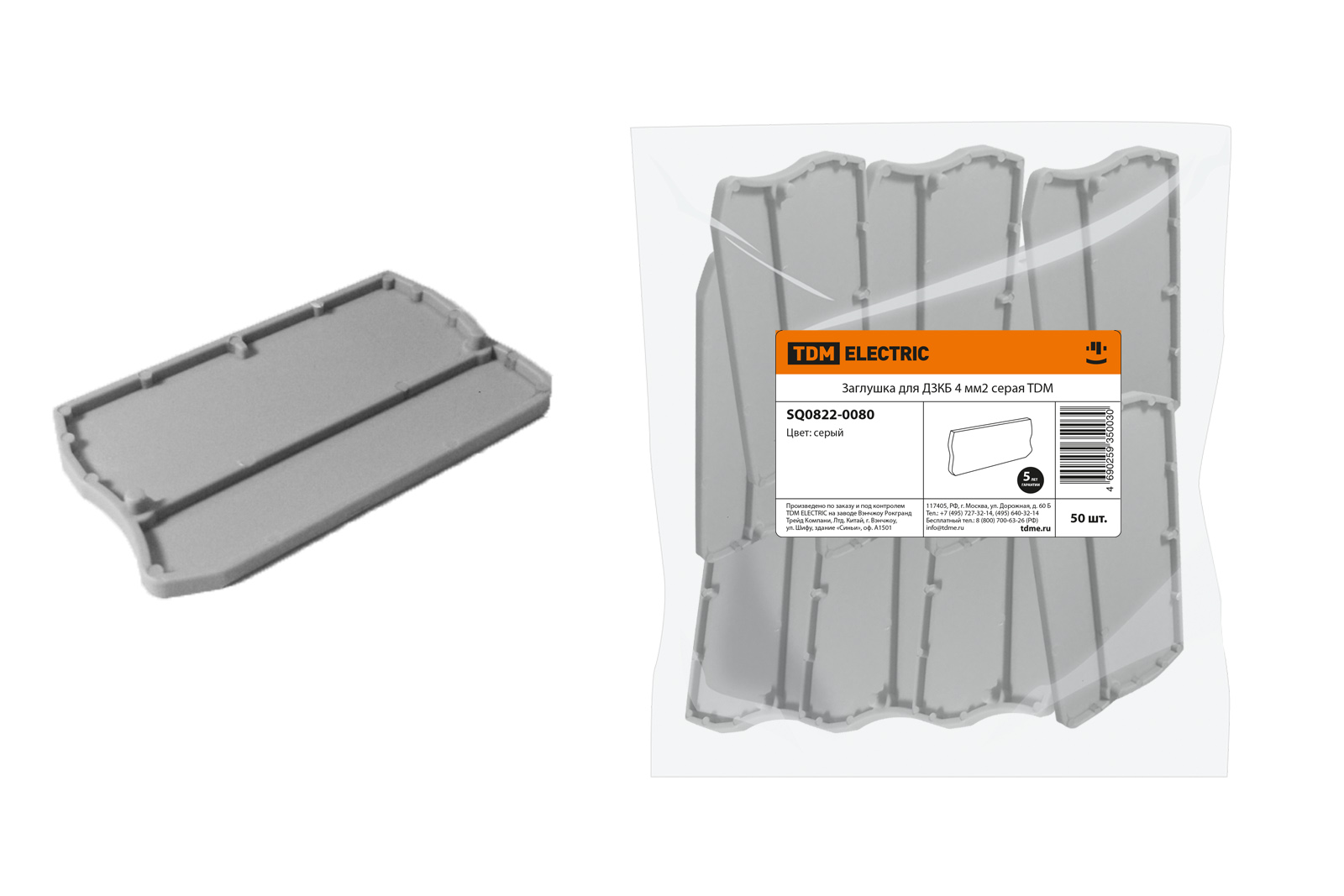

Заглушка для ДЗКБ 4 мм2 серая TDM SQ0822-0080 - - - - 1000 4,6 24х27х33
Заглушка для ДЗКБ 4 мм2 синяя TDM SQ0822-0081 - - - - 1000 4,6 24х27х33
