Корпуса сборно-разборные модифицированные КСРМ
Назначение
- Сборка НКУ на токи до 2500 А (ШРС, ВРУ, ГРЩ, ЩО-70, щиты управления и автоматики).
Применение
- Производственные помещения.
- Объекты промышленности и инфраструктуры.
- Жилое строительство.
Материалы
- Корпус – сертифицированная сталь (ГОСТ).
- Покрытие корпуса – текстурированный полиэстеровый порошок.
- Аксессуары – листовая оцинкованная сталь.
Конструкция

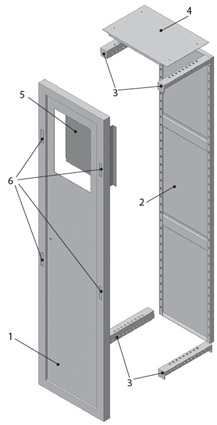

- Быстросъемные двери установлены в цельносварные рамы (поз.1) и (поз.2).
- Рамы крепятся к монтажным швеллерам (поз.3) четырьмя болтами (вварены в каждую раму).
- Крышка (поз.4) устанавливается сверху на швеллеры (Для КСРМ-1).
- Вырез под оперативную панель с установленной металлической панелью (поз.5) (Для КСРМ-1).
- Перфорация на передней раме для возможности установки приводов рубильников и переключателей (поз.6).
Преимущества
- Универсальность и большой выбор аксессуаров. Три корпуса – десятки решений.
- Высокая технологичность. Рациональное использование рабо¬чего пространства.
- Быстрота сборки (не более 10 минут).
- Удобство монтажа. Перфорированный монтажный профиль, закладные гайки.
- Взаимозаменяемость передней двери с окном и задней глухой двери.
- Замковая система соединения рам с монтажными швеллерами обеспечивает прочность и устойчивость шкафа.
- Вентиляционные решетки на боковых панелях обеспечивающие естественную вентиляцию шкафа.
- Специальные резьбовые втулки для обеспечения заземления шкафа.
- Двухстороннее обслуживание.
- Удобство транспортировки и хранения. Шкаф в разобранном виде занимает на 70% меньше объёма, чем цельносварной.
Технические характеристики
| Наименование параметра | Значение |
|---|---|
| Вид установки | Напольный |
| Степень защиты | IP31 |
| Толщина металла | 1,5 мм |
| Цвет корпуса | RAL 7035 |
| Номинальный ток | до 2500 А |
| Климатическое исполнение | УХЛ4 |
Ассортимент
| Фото | Наименование | Артикул | Габаритные размеры (ВхШхГ, мм) | Толщина металла, мм | Применяемость, назначение | Масса изделия, кг |
|---|---|---|---|---|---|---|
 |
КСРМ-1 (1900х475х400) TDM | SQ0905-0200 | 1900х475х400 | 1,5 | Сборка ВРУ, ШРС, ГРЩ и др. типовых НКУ | 38,5 |
| КСРМ-1 (1900х700х400) TDM | SQ0905-0201 | 1900х700х400 | 1,5 | Сборка ВРУ, ШРС, ГРЩ и др. типовых НКУ | 48 |
Аксессуары
| Наименование | Артикул | Габаритные размеры (ВхШхГ, мм) |
Толщина металла, мм |
Применяемость в КСРМ |
Применяемость, назначение |
|---|---|---|---|---|---|
| Панель боковая для КСРМ-1 TDM | SQ0905-0223 | 1896х350х10 | 1 | для КСРМ модификации «1» | использование в качестве боковой стенки |
| Панель боковая для КСРМ-0 (ЩО-70) TDM | SQ0905-0227 | 1896х530х10 | |||
| Панель торцевая для КСРМ-0 (ЩО-70) TDM | SQ0905-0221 | 2050х625х25 | для КСРМ модификации «0» | ||
| Панель для измерительных приборов глухая TDM | SQ0905-0222 | 700х150х35 | для КСРМ шириной 700 мм | установка сверху на переднюю и заднюю раму | |
| Швеллер монтажный 1500мм TDM | SQ0905-0203 | длина 1497 | 1,5 | для всех типов КСРМ | сборка монтажных рам внутри шкафов и установка оборудования различных типов |
| Швеллер монтажный 1850мм TDM | SQ0905-0204 | длина 1847 | |||
| Швеллер монтажный 1200мм TDM | SQ0905-0205 | длина 1197 | |||
| Швеллер монтажный 375мм TDM | SQ0905-0206 | длина 372 | |||
| Швеллер монтажный 600мм TDM | SQ0905-0207 | длина 600 | |||
| Швеллер монтажный 750мм TDM | SQ0905-0208 | длина 750 | |||
| Швеллер монтажный 1050мм TDM | SQ0905-0209 | длина 1050 | |||
| Уголок рамообразующий 375мм TDM | SQ0905-0210 | длина 372 | для КСРМ шириной 475 мм | сборка монтажных рам внутри шкафов и установка DIN- реек для модульного оборудования | |
| Уголок рамообразующий 600мм | SQ0905-0211 | длина 597 | для КСРМ шириной 700 мм | ||
| Уголок заземления 375мм TDM | SQ0905-0212 | длина 372 | 4 | для КСРМ шириной 475 мм | использование в качестве: шин заземления, площадки для установки конденсаторных бан |
| Уголок заземления 600мм TDM | SQ0905-0213 | длина 597 | для КСРМ шириной 700 мм | ||
| Уголок 50х50мм TDM | SQ0905-0214 | 50х50 | 1,5 | для всех типов КСРМ | для перехода в перпендикулярную плоскость монтажа |
| Адаптер для монтажных рам TDM | SQ0905-0215 | - | для сборки монтажных рам внутри шкафов | ||
| "Фальш-панель однорядная глухая 375мм TDM" | SQ0905-0216 | 372х150 | 1 | для КСРМ шириной 475 мм | закрытие модульных аппаратов / токоведущих частей |
| "Фальш-панель двухрядная глухая 300х375мм TDM" | SQ0905-0225 | 372х300 | |||
| "Фальш-панель однорядная с вырезом 375мм TDM" | SQ0905-0218 | 372х150 | |||
| "Фальш-панель однорядная глухая 600мм TDM" | SQ0905-0217 | 597х150 | для КСРМ шириной 700 мм | ||
| "Фальш-панель двухрядная глухая 300х600мм TDM" | SQ0905-0226 | 597х300 | |||
| "Фальш-панель однорядная с вырезом 600мм TDM" | SQ0905-0219 | 597х150 | |||
| Вставка-клипса (пластик) TDM | SQ0905-0220 | - | - | для всех типов КСРМ | соединение элементов конструкции с помощью вкручивающихся саморезов |
Назначение
- Сборка НКУ на токи до 2500 А (ШРС, ВРУ, ГРЩ, ЩО-70, щиты управления и автоматики).
Применение
- Производственные помещения.
- Объекты промышленности и инфраструктуры.
- Жилое строительство.
Материалы
- Корпус – сертифицированная сталь (ГОСТ).
- Покрытие корпуса – текстурированный полиэстеровый порошок.
- Аксессуары – листовая оцинкованная сталь.
Конструкция
- Быстросъемные двери установлены в цельносварные рамы (поз.1) и (поз.2).
- Рамы крепятся к монтажным швеллерам (поз.3) четырьмя болтами (вварены в каждую раму).
- Крышка (поз.4) устанавливается сверху на швеллеры (Для КСРМ-1).
- Вырез под оперативную панель с установленной металлической панелью (поз.5) (Для КСРМ-1).
- Перфорация на передней раме для возможности установки приводов рубильников и переключателей (поз.6).
Преимущества
- Универсальность и большой выбор аксессуаров. Три корпуса – десятки решений.
- Высокая технологичность. Рациональное использование рабо¬чего пространства.
- Быстрота сборки (не более 10 минут).
- Удобство монтажа. Перфорированный монтажный профиль, закладные гайки.
- Взаимозаменяемость передней двери с окном и задней глухой двери.
- Замковая система соединения рам с монтажными швеллерами обеспечивает прочность и устойчивость шкафа.
- Вентиляционные решетки на боковых панелях обеспечивающие естественную вентиляцию шкафа.
- Специальные резьбовые втулки для обеспечения заземления шкафа.
- Двухстороннее обслуживание.
- Удобство транспортировки и хранения. Шкаф в разобранном виде занимает на 70% меньше объёма, чем цельносварной.
| Наименование параметра | Значение |
|---|---|
| Вид установки | Напольный |
| Степень защиты | IP31 |
| Толщина металла | 1,5 мм |
| Цвет корпуса | RAL 7035 |
| Номинальный ток | до 2500 А |
| Климатическое исполнение | УХЛ4 |
| Модификация-1 | |
|---|---|
 |
Передняя рама с дверью и вырезом под оперативную панель – 1 шт. (поз.1). Задняя рама с глухой дверью – 1 шт. (поз.2). Швеллер монтажный – 4 шт. (поз.3). Крышка – 1 шт. (поз.4). Съёмная оперативная панель – 1 шт. (поз.5). |

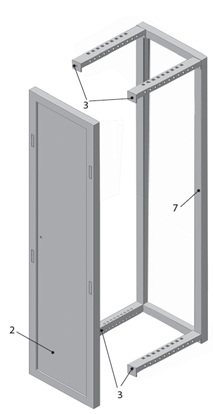

| Модификация-0 (ЩО-70) | |
|---|---|
 |
Передняя рама с глухой дверью – 1 шт. (поз.2). Задняя рама без двери – 1 шт. (поз.7). Швеллер монтажный – 4 шт. (поз.3) |
| Наименование | Артикул | Габаритные размеры (ВхШхГ, мм) |
Толщина металла, мм |
Применяемость в КСРМ |
Применяемость, назначение |
|---|---|---|---|---|---|
| Панель боковая для КСРМ-1 TDM | SQ0905-0223 | 1896х350х10 | 1 | для КСРМ модификации «1» | использование в качестве боковой стенки |
| Панель боковая для КСРМ-0 (ЩО-70) TDM | SQ0905-0227 | 1896х530х10 | |||
| Панель торцевая для КСРМ-0 (ЩО-70) TDM | SQ0905-0221 | 2050х625х25 | для КСРМ модификации «0» | ||
| Панель для измерительных приборов глухая TDM | SQ0905-0222 | 700х150х35 | для КСРМ шириной 700 мм | установка сверху на переднюю и заднюю раму | |
| Швеллер монтажный 1500мм TDM | SQ0905-0203 | длина 1497 | 1,5 | для всех типов КСРМ | сборка монтажных рам внутри шкафов и установка оборудования различных типов |
| Швеллер монтажный 1850мм TDM | SQ0905-0204 | длина 1847 | |||
| Швеллер монтажный 1200мм TDM | SQ0905-0205 | длина 1197 | |||
| Швеллер монтажный 375мм TDM | SQ0905-0206 | длина 372 | |||
| Швеллер монтажный 600мм TDM | SQ0905-0207 | длина 600 | |||
| Швеллер монтажный 750мм TDM | SQ0905-0208 | длина 750 | |||
| Швеллер монтажный 1050мм TDM | SQ0905-0209 | длина 1050 | |||
| Уголок рамообразующий 375мм TDM | SQ0905-0210 | длина 372 | для КСРМ шириной 475 мм | сборка монтажных рам внутри шкафов и установка DIN- реек для модульного оборудования | |
| Уголок рамообразующий 600мм | SQ0905-0211 | длина 597 | для КСРМ шириной 700 мм | ||
| Уголок заземления 375мм TDM | SQ0905-0212 | длина 372 | 4 | для КСРМ шириной 475 мм | использование в качестве: шин заземления, площадки для установки конденсаторных бан |
| Уголок заземления 600мм TDM | SQ0905-0213 | длина 597 | для КСРМ шириной 700 мм | ||
| Уголок 50х50мм TDM | SQ0905-0214 | 50х50 | 1,5 | для всех типов КСРМ | для перехода в перпендикулярную плоскость монтажа |
| Адаптер для монтажных рам TDM | SQ0905-0215 | - | для сборки монтажных рам внутри шкафов | ||
| "Фальш-панель однорядная глухая 375мм TDM" | SQ0905-0216 | 372х150 | 1 | для КСРМ шириной 475 мм | закрытие модульных аппаратов / токоведущих частей |
| "Фальш-панель двухрядная глухая 300х375мм TDM" | SQ0905-0225 | 372х300 | |||
| "Фальш-панель однорядная с вырезом 375мм TDM" | SQ0905-0218 | 372х150 | |||
| "Фальш-панель однорядная глухая 600мм TDM" | SQ0905-0217 | 597х150 | для КСРМ шириной 700 мм | ||
| "Фальш-панель двухрядная глухая 300х600мм TDM" | SQ0905-0226 | 597х300 | |||
| "Фальш-панель однорядная с вырезом 600мм TDM" | SQ0905-0219 | 597х150 | |||
| Вставка-клипса (пластик) TDM | SQ0905-0220 | - | - | для всех типов КСРМ | соединение элементов конструкции с помощью вкручивающихся саморезов |
| Фото | Наименование | Артикул | Габаритные размеры (ВхШхГ, мм) | Толщина металла, мм | Применяемость, назначение | Масса изделия, кг |
|---|---|---|---|---|---|---|
 |
КСРМ-1 (1900х475х400) TDM | SQ0905-0200 | 1900х475х400 | 1,5 | Сборка ВРУ, ШРС, ГРЩ и др. типовых НКУ | 38,5 |
| КСРМ-1 (1900х700х400) TDM | SQ0905-0201 | 1900х700х400 | 1,5 | Сборка ВРУ, ШРС, ГРЩ и др. типовых НКУ | 48 |
