Корпуса ШРС и ВРУ-моноблочный
Назначение
Сборка вводно-распределительных устройств, обеспечивающих прием, распределение и учет электрической энергии напряжением 380/220 В трехфазного переменного тока частоты 50 Гц.
Применение
- В производственных помещениях;
- В объектах промышленности и инфраструктуры.
Материалы
- Корпус — сертифицированная российская сталь (ГОСТ);
- Покрытие корпуса — текстурированный полиэстеровый порошок.
Преимущества
- Степень защиты IP31 / IP54;
- Простота конструкции;
- Высококачественное порошковое покрытие;
- Удобство монтажа.
Условные обозначения
Корпус ШРС-1
- Ш — шкаф;
- Р — распределительный;
- С — силовой;
- 1 — типоразмер.
Конструкция
- Корпус с установленной дверью и боковыми панелями;
- Съёмная задняя стенка;
- Перенавешиваемая дверь;
- Панель для ввода кабеля (для IP54);
- Монтажные панели в комплекте:
- Н=70мм перфорированная — 6 шт;
- Н=50мм — 2 шт;
- Планка заземления — 1 шт (для IP 31).
- Цоколь 100мм (для IP54).
Технические характеристики
Наименование параметра | Значение |
---|---|
Вид установки | Напольный |
Степень защиты | IP31 / IP54 |
Толщина металла | 1,0 — 1,5 мм |
Цвет корпуса | RAL 7035 |
Номинальный ток | 630 А |
Климатическое исполнение | УХЛ4 для IP31 / УХЛ2 для IP54 |
Ассортимент
Наименование параметра | Значение |
---|---|
Вид установки | Напольный |
Степень защиты | IP31 / IP54 |
Толщина металла | 1,0 — 1,5 мм |
Цвет корпуса | RAL 7035 |
Номинальный ток | 630 А |
Климатическое исполнение | УХЛ4 для IP31 / УХЛ2 для IP54 |
Назначение
Сборка вводно-распределительных устройств, обеспечивающих прием, распределение и учет электрической энергии напряжением 380/220 В трехфазного переменного тока частоты 50 Гц.
Применение
- В производственных помещениях;
- В объектах промышленности и инфраструктуры.
Материалы
- Корпус — сертифицированная российская сталь (ГОСТ);
- Покрытие корпуса — текстурированный полиэстеровый порошок.
Преимущества
- Степень защиты IP31 / IP54;
- Простота конструкции;
- Высококачественное порошковое покрытие;
- Удобство монтажа.
Условные обозначения
Корпус ШРС-1
- Ш — шкаф;
- Р — распределительный;
- С — силовой;
- 1 — типоразмер.
Конструкция
- Корпус с установленной дверью и боковыми панелями;
- Съёмная задняя стенка;
- Перенавешиваемая дверь;
- Панель для ввода кабеля (для IP54);
- Монтажные панели в комплекте:
- Н=70мм перфорированная — 6 шт;
- Н=50мм — 2 шт;
- Планка заземления — 1 шт (для IP 31).
- Цоколь 100мм (для IP54).
Наименование параметра | Значение |
---|---|
Вид установки | Напольный |
Степень защиты | IP31 / IP54 |
Толщина металла | 1,0 — 1,5 мм |
Цвет корпуса | RAL 7035 |
Номинальный ток | 630 А |
Климатическое исполнение | УХЛ4 для IP31 / УХЛ2 для IP54 |

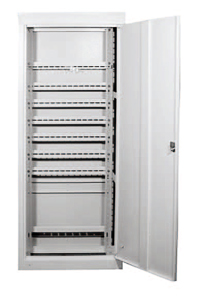

IP31
Наименование | H, мм | L, мм | B, мм | l, мм | b, мм |
---|---|---|---|---|---|
ШРС-1 | 1602,5 | 700 | 300 | 578 | 195 |
ШРС-2 | 1602,5 | 500 | 300 | 378 | 195 |
ШРС-3 | 1702,5 | 700 | 400 | 578 | 295 |
ВРУ моноблочный | 1702,5 | 800 | 450 | 678 | 345 |

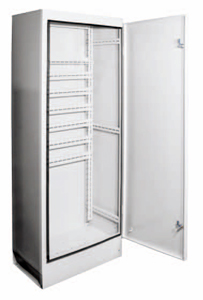

IP54
Наименование | H, мм | H1, мм | L, мм | L1, мм | L2, мм | b, мм | b1, мм | b2, мм |
---|---|---|---|---|---|---|---|---|
ШРС-1 | 1602,5 | 1340 | 700 | 620 | 660 | 318 | 298 | 240 |
ШРС-2 | 1602,5 | 1340 | 500 | 420 | 460 | 318 | 298 | 240 |
ШРС-3 | 1702,5 | 1440 | 700 | 620 | 660 | 418 | 398 | 340 |
