Аксессуары для монтажных коробок

TDM-SQ1402-0005

Назначение

  • Для удобства и ускорения процесса монтажа коробок.

Применение

  • Жилые помещения (квартиры, дома, дачи).
  • Объекты коммерческой недвижимости (офисы, торговые центры, общественные помещения).
  • Инфраструктурные объекты (больницы, детские сады, школы).

Материалы

  • Полистирол/полипропилен.

Преимущества

  • Крышка белого цвета применяется при отделке стен и потолков для закрывания коробок. Используется с установочными коробками. В этом случае коробки можно использовать как разветвительные. Крышка крепится двумя самонарезающими винтами.
  • Клеммники предназначены для распаячных и установочных коробок для удобства и быстроты монтажа. Межосевые расстояния с шагом 60 и 90 мм позволяют применять клеммники в различных коробках.

 Соединительный канал применяется для соединения междусобой коробок арт. SQ1402-1126, SQ1402-1128, SQ1403-0022,SQ1403-8022, при установке в многопостовой блок электро-установочных изделий (розеток,выключателей, диммеров).

Соединительный канал применяется для соединения между собой коробок арт. SQ1402-0002, SQ1403-0001, при установке многоместных электроустановочных изделий. При монтаже через переходник протягиваются провода между коробками



Артикул Транспортная упаковка
Количество, шт Вес, кг Габаритные размеры, мм
Длина Ширина Высота
SQ1402-0005 2400 19,20 560 360 260
SQ1402-0101 800 20,70 460 235 190
SQ1402-0102 250 1,20 400 160 245
SQ1402-0117 200 7,60 400 300 100
SQ1402-0118 240 17,35 560 360 260
SQ1402-0130 2500 5,45 560 360 260

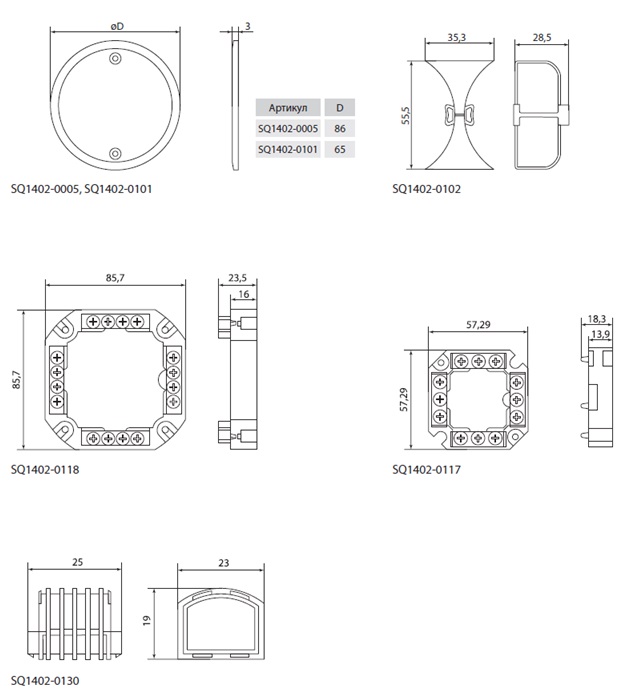

Изображение Наименование TDM Артикул TDM Размеры, мм

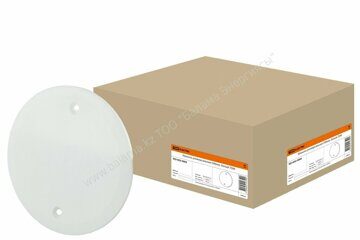

Крышка универсальная D86мм, белый TDM SQ1402-0005 D86
Крышка универсальная D65мм, белый TDM SQ1402-0101 D65
Соединительный канал для коробок арт. SQ1402-1126, SQ1402-1128, SQ1403-0022, SQ1403-8022 TDM SQ1402-0102 35х55х21
Клеммник для распаячных и установочных коробок с шагом 60мм, IP20, TDM SQ1402-0117 60х60х20
Клеммник для распаячных и установочных коробок с шагом 90мм, IP20, TDM SQ1402-0118 90х90х20
Соединительный канал для коробок арт. SQ1402-0002, SQ1403-0001 TDM SQ1402-0130 25х20х20
