Силовые разъемы

09_sil_razyomy_main


Фото Располо-
жение контактов
Наименование Артикул Количество полюсов Номинальный ток, А Номинальное напряжение, В Степень защиты
ВилкиРасположение контактов вилок

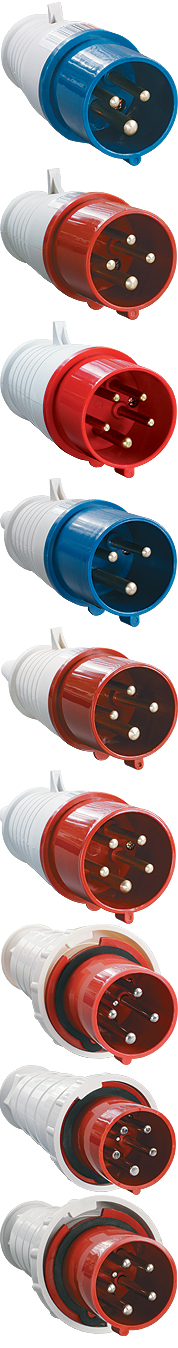

Вилки

Вилка 013 SQ0601-0001 2P+PE 16 220 IP44
Вилка 014 SQ0601-0002 3P+PE 16 380 IP44
Вилка 015 SQ0601-0003 3P+PE+N 16 380 IP44
Вилка 023 SQ0601-0004 2P+PE 32 220 IP44
Вилка 024 SQ0601-0005 3P+PE 32 380 IP44
Вилка 025 SQ0601-0006 3P+PE+N 32 380 IP44
Вилка 034 SQ0601-0007 3P+PE 63 380 IP54
Вилка 035 SQ0601-0008 3P+PE 63 380 IP54
Вилка 045 SQ0601-0009 3P+PE+N 125 380 IP54
Розетки стационарныеРасположение контактов вилок

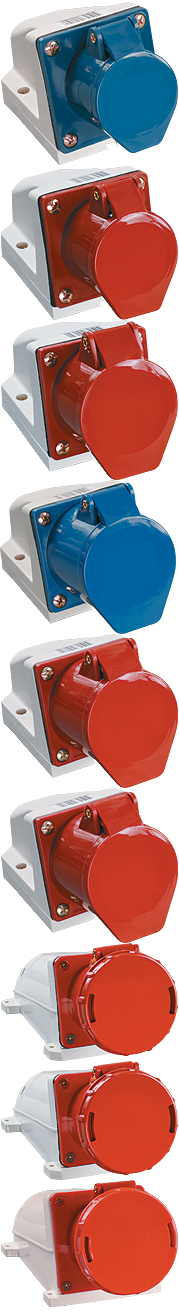

Розетки стационарные

Розетка 113 SQ0602-0001 2P+PE 16 220 IP44
Розетка 114 SQ0602-0002 3P+PE 16 380 IP44
Розетка 115 SQ0602-0003 3P+PE+N 16 380 IP44
Розетка 123 SQ0602-0004 2P+PE 32 220 IP44
Розетка 124 SQ0602-0005 3P+PE 32 300 IP44
Розетка 125 SQ0602-0006 3P+PE+N 32 380 IP44
Розетка 134 SQ0602-0007 2P+PE 63 380 IP54
Розетка 135 SQ0602-0008 3P+PE 63 380 IP54
Розетка 145 SQ0602-0009 3P+PE+N 125 380 IP54
Розетки стационарныеРасположение контактов вилок

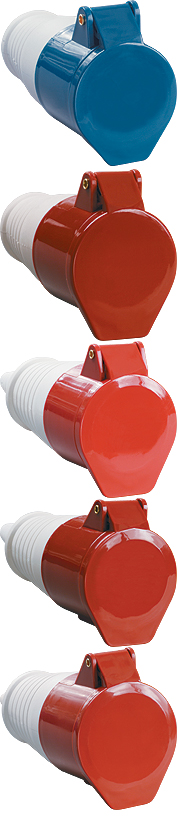

Розетки переносные

Розетка 213 SQ0603-0010 2P+PE 16 220 IP44
Розетка 214 SQ0603-0011 3P+PE 16 380 IP44
Розетка 215 SQ0603-0012 3P+PE+N 16 380 IP44
Розетка 224 SQ0603-0013 2P+PE 32 220 IP44
Розетка 225 SQ0603-0014 3P+PE 32 380 IP44
