Модульные распределительные блоки серии МРБ
Назначение
Предназначены для создания компактных распределительных узлов на токи до 125 А в электрических шкафах и щитах с номинальным током от 250 до 2500 A.
Применение
- В шкафах и щитах, различных сборках.
- На промышленных предприятиях.
- В сфере ЖКХ.
Материалы
- Контактная группа шин изготовлена из латуни с содержанием меди не менее 57%.
- Прижимные винты изготовлены из оцинкованной стали.
- Материал изоляторов - армированный стекловолокном пластик.
Конструкция
- Шины закреплены в корпусе, который имеет возможность крепления на DIN-рейку 35 мм.
- Каждая шина отдельно изолирована.
- Передний защитный экран обеспечивает защиту от прикосновений.
Преимущества
- Возможность установки различными способами – на 35мм монтажную DIN-рейку или на панель щита 2-мя винтами.
- Модульные распределительные блоки изготавливаются с двумя или четырьмя шинами, рассчитанными на токи до 125 А.
| Наименование параметра | Значение |
|---|---|
| Степень защиты | IP20 |
| Рабочая температура окружающей среды, °С | от –40 до +50 °С |
| Среднее значение относительной влажности, не более | 90% |
| Описание | Артикул | Транспортная упаковка | ||||
|---|---|---|---|---|---|---|
| Количество, шт. | Вес, кг | Габаритные размеры, мм | ||||
| Длина | Ширина | Высота | ||||
| Модульный распределительный блок на DIN-рейку МРБ-100 2П 100А 2х7 групп TDM | SQ0801-0011 | 50 | 6,5 | 330 | 270 | 150 |
| Модульный распределительный блок на DIN-рейку МРБ-100 4П 100А 4х7 групп TDM | SQ0801-0012 | 50 | 20 | 320 | 290 | 160 |
| Модульный распределительный блок на DIN-рейку МРБ-125 2П 125А 2х15 групп TDM | SQ0801-0013 | 25 | 6 | 370 | 320 | 110 |
| Модульный распределительный блок на DIN-рейку МРБ-125 4П 125А 4х11 групп TDM | SQ0801-0014 | 25 | 9,3 | 480 | 320 | 110 |
| Модульный распределительный блок на DIN-рейку МРБ-125 4П 125А 4х15 групп TDM | SQ0801-0015 | 25 | 12 | 480 | 330 | 150 |

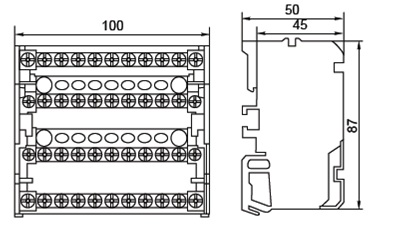

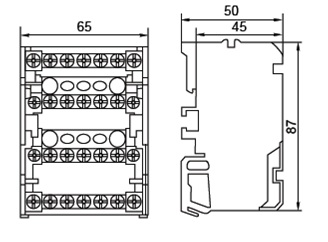

Габаритные размеры
 |

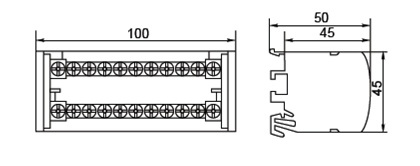

SQ0801-0011 |
 |
SQ0801-0013 |
 |

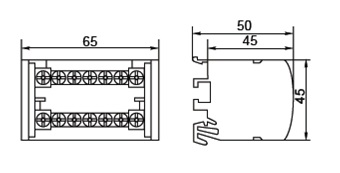

SQ0801-0012 |
 |

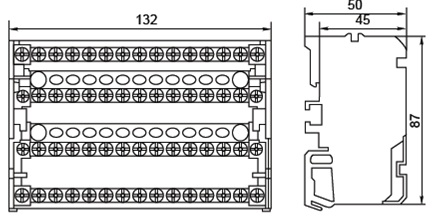

SQ0801-0014 |
 |
SQ0801-0015 |
| Изображение | Описание | Артикул | Номинальное напряжение, В | Номинальный ток, А | Транспортная упаковка | ||
|---|---|---|---|---|---|---|---|
| Кол-во, шт | Масса, кг | Размер, см | |||||
 |

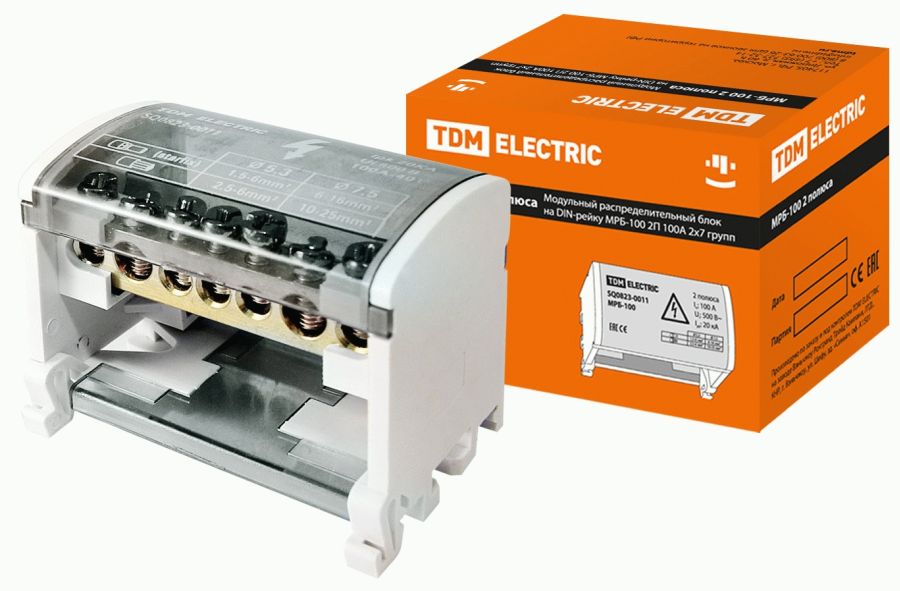

Модульный распределительный блок на DIN-рейку МРБ-100 2П 100А 2х7 групп TDM | SQ0823-0011 | 500 | 100 | 50 | 6,5 | 15х27х33 |
 |

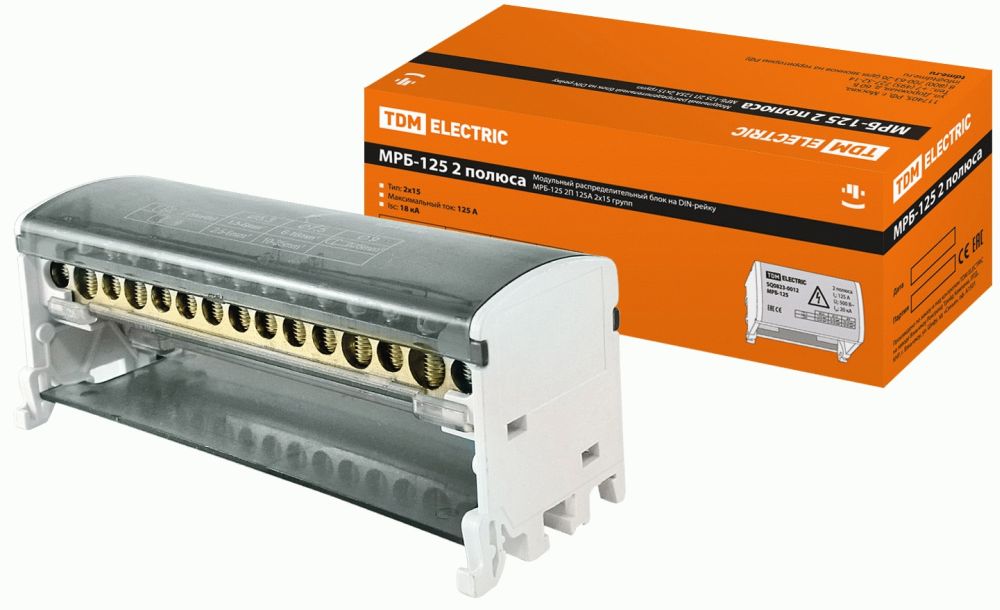

Модульный распределительный блок на DIN-рейку МРБ-125 2П 125А 2х15 групп TDM | SQ0823-0012 | 500 | 125 | 50 | 12,5 | 11х32х37 |
 |

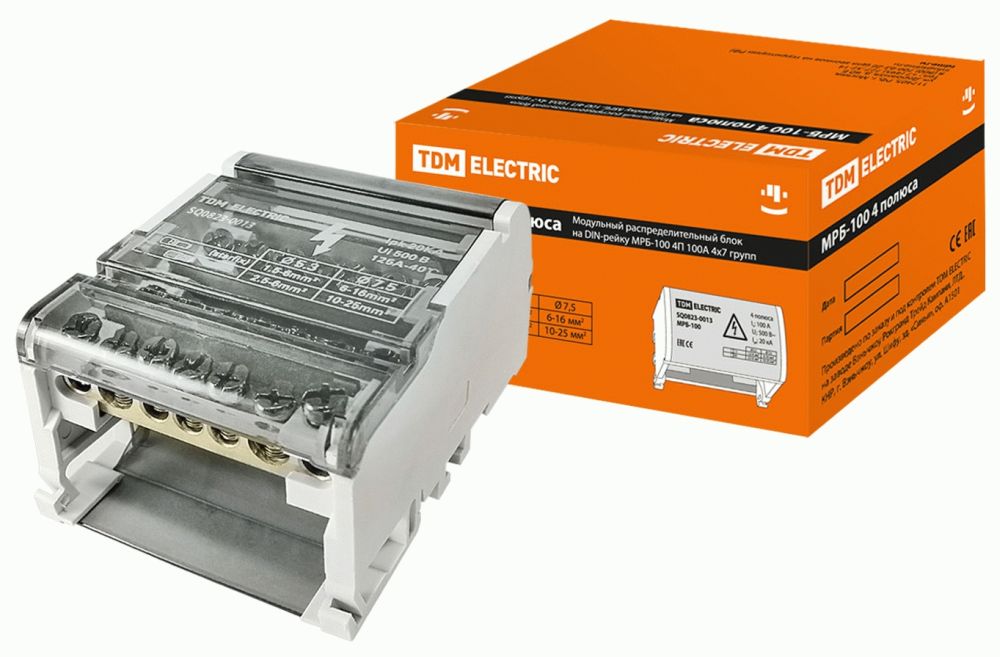

Модульный распределительный блок на DIN-рейку МРБ-100 4П 100А 4х7 групп TDM | SQ0823-0013 | 500 | 100 | 25 | 6 | 29х26х32 |
 |

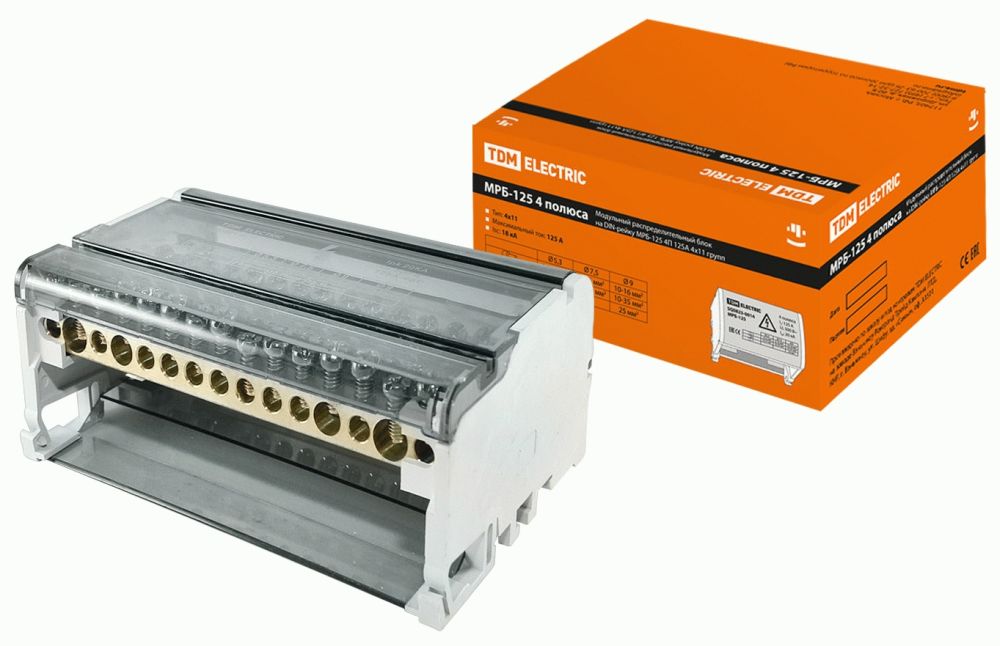

Модульный распределительный блок на DIN-рейку МРБ-125 4П 125А 4х11 групп TDM | SQ0823-0014 | 500 | 125 | 25 | 9,5 | 11х32х48 |
 |

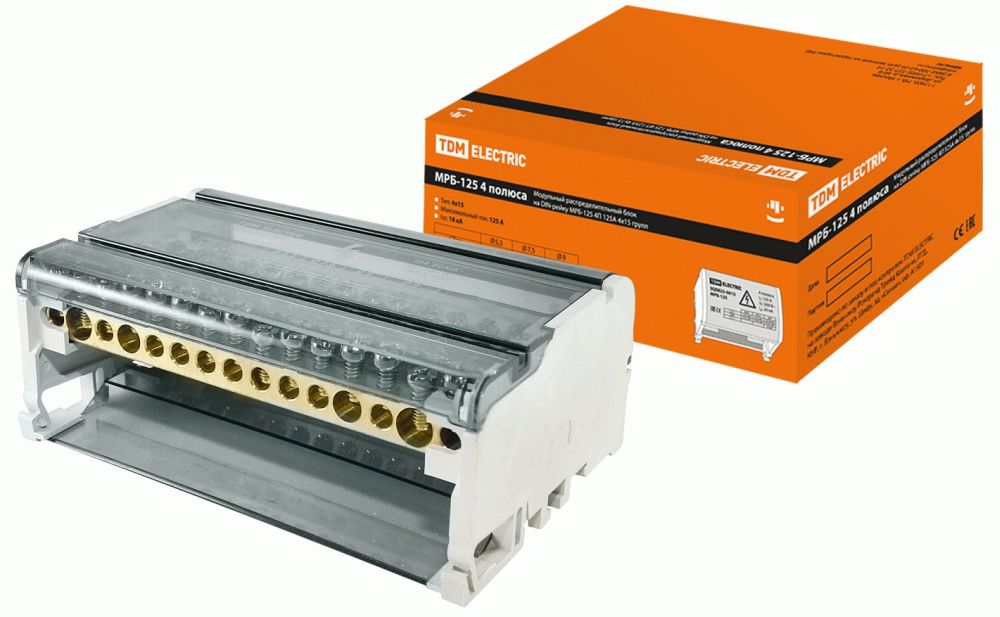

Модульный распределительный блок на DIN-рейку МРБ-125 4П 125А 4х15 групп TDM | SQ0823-0015 | 500 | 125 | 25 | 12 | 15х33х48 |
