Система контроля микроклимата в шкафах. Устройства компенсации давления

TDM-SQ0832-0101

Назначение

  • В плотно закрытых электротехнических шкафах специально разработанный элемент, позволяет регулировать изменение давления и при этом предохраняет от попадания пыли и воды. Даже при небольшом избыточном давлении водонепроницаемая мембрана дает возможность выхода находящейся в шкафу влаги. Но в противоположном направлении пропускается только воздух – влага и пыль улавливаются мембраной.

Преимущества

  • Самое простое и недорогое устройство для регулировки изменения давления в шкафах с целью недопущения при разрежении или частичном вакууме втягивания через дверные уплотнения шкафа пыли и влаги.
  • Отвод излишней влаги через одностороннюю мембрану.
  • Простой монтаж.
  • Широкий спектр рабочих температур.
  • Высокая степень защиты.

Конструкция



Параметр УКД1 (арт. SQ0832-0101) УКД2 (арт. SQ0832-0102)
Крепление резьба M40 x 1,5 с гайкой резьба PG 29 с накидной гайкой
Момент затяжки 5 Нм (макс. 10 Нм) 5 Нм (макс. 10 Нм)
Монтажная глубина прибл. 16 мм прибл. 13 мм
Уплотнение уплотнительное кольцо NBR уплотнительное кольцо NBR
Фильтр водонепроницаемая мембрана водонепроницаемая мембрана
Воздухопроницаемость 1200 л/ч при мин. разности давлений 70 мбар 800 л/ч при мин. разности давлений 70 мбар
Габариты Ø 60 x 37 мм Ø 65,5 мм x 30,5 мм
Степень защиты IP66 IP55 (если устройство не монтировано вертикально, степень защиты уменьшается на IP54)
Монтажное положение любое вертикальное
Температура эксплуатации/хранения от -35 до +70 °C от -45 до +70 °C
Размер монтажного отверстия Ø 40,5±0,5 мм Ø 37±1мм

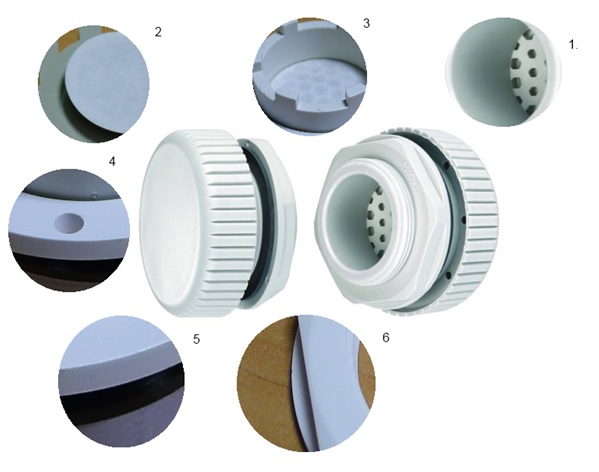

1. Изнутри шкафа поступление воздуха осуществляется через ввод с ячеистой структурой.
2. Внутри устройства снабжены односторонней мембраной, выпускающей влагу из шкафа, но препятствующей ее проникновению в шкаф.
3. Подъемный патрубок позволяет выходить теплому воздуху с конденсатом.
4. Отводные отверстия позволяют, как отводить влагу, так и обеспечивать поступление воздуха.
5. Для герметизации соединения устройства со шкафом предусмотрен резиновый уплотнитель.
6. Прижимная гайка имеет «юбку» для закрытия отверстий в случае их больших размеров, чем предусмотрено документацией.

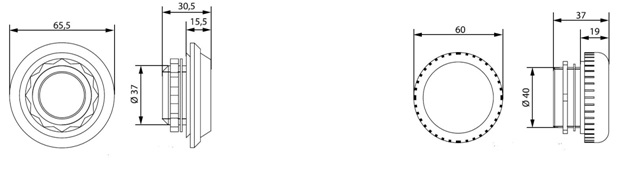

Габаритные размеры
SQ0832-0102 SQ0832-0101





TDM ELECTRIC STEGO (KLINKMANN)
УКД1 DA084
УКД2 DA284



Изображение Наименование Артикул Степень защиты
Устройство компенсации давления в шкафах УКД1 D=40 мм IP66 TDM SQ0832-0101 IP66
Устройство компенсации давления в шкафах УКД2 D=37 мм IP55 TDM SQ0832-0102 IP55
