Реле контроля уровня серии РКУ
Назначение
• Для контроля и поддержания заданного уровня токопроводящих жидкостей, управления электродвигателями насосных установок, управления электромагнитными клапанами, задвижками и вентилями.
Применение
• Контроль уровня жидкости в колодцах, резервуарах, цистернах, бассейнах, танкерах, аккумулирующих баках, канализационных стоках.
Автоматический контроль уровня воды в водонапорной башне. Контроль уровня жидкости в источнике с малым дебитом.
Материалы
• Корпус реле выполнен из не поддерживающего горение пластика.
• Датчики контроля уровня изготовлены из нержавеющей стали.
Конструкция
• Работа реле базируется на кондуктометрическом методе определения наличия жидкости, который основан на электрической проводимости жидкостей и возникновении микротока между электродами датчиков.
• Реле используют для контроля уровней следующих жидкостей: вода (водопроводная, родниковая, дождевая, морская), жидкости с низким содержанием
алкоголя (пиво, вино и др.), молоко, кофе, сточные воды, жидкие удобрения.
• Не использовать для следующих жидкостей: дистиллированная вода, бензин, керосин, масло, этиленгликоль, краски, сжиженный газ.
Преимущества
• Реле имеют переключающие контакты, что позволяет использовать их для работы как в режиме наполнения, так и в режиме слива.
• РКУ-02, РКУ-03, РКУ-04 могут питаться как от напряжения 230 В, так и от 400 В.
• РКУ-03 используется для перекачки жидкости из скважины в резервуар и производит защитное отключение насоса в режиме сухого хода (снижение уровня жидкости в скважине ниже минимального).
• РКУ-04 используется в местах, где недопустимо переполнение колодцев, котлованов, водосборных и прочих емкостей. Реле работает с 2 насосами, и для равномерного использования их ресурса реле производит их поочередное включение. В случае чрезвычайной ситуации оба насоса включаются одновременно.
Комплектация:
• Реле контроля уровня РКУ.
• Упаковочная коробка.
• Руководство по эксплуатации. Паспорт
Фото | Наименование | Артикул | Номинальное напряжение | Кол-во необходимых датчиков | Логика работы | Способ установки | ||
---|---|---|---|---|---|---|---|---|
РКУ-01-1нас/1рез/2ур/3датч-230В-8Ц (без датчиков) TDM | SQ1507-0002 | 230 В АС | 3 | Управление насосом в резервуаре в режиме «наполнение» или «дренаж» | Под разъем Р8Ц | |||
РКУ-02-1нас/1рез/2ур/3датч-230/400В-DIN (без датчиков) TDM | SQ1507-0003 | 230/400 В АС | 3 | Управление насосом в резервуаре в режиме «наполнение» или «дренаж» | DIN-рейка | |||
РКУ-03-1нас/2рез/4ур/6датч-230/400В-DIN (без датчиков) TDM | SQ1507-0004 | 230/400 В АС | 6 | Перекачка жидкости из скважины в резервуар, контроль уровня в обеих средах | DIN-рейка | |||
РКУ-04-2нас/1рез/2ур/3датч-230/400В-DIN (без датчиков) TDM | SQ1507-0005 | 230/400 В АС | 3 | Поочередное или суммарное включение 2-х насосов | DIN-рейка |
Фото | Наименование | Артикул | Транспортная упаковка | ||||
---|---|---|---|---|---|---|---|
Вес, кг | Количество, шт. | Габаритные размеры, мм | |||||
Длина | Ширина | Высота | |||||

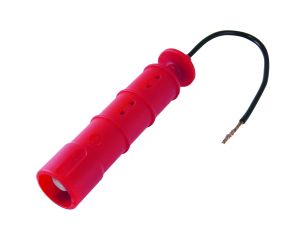

ДКУ-01х3 датчики контроля уровня для РКУ (3 шт.) TDM | SQ1507-0001 | 13 | 210 | 250 | 250 | 300 |
