Кабельный ввод-сальник

TDM-SQ0814-0001

Назначение

  • Ввод проводов и кабелей в электрощитовое оборудование.
  • Защита проводников от пыли и влаги.

Применение

Для установки в электрощит.

Материалы

Эластичный полимер.

Упаковка

  • Групповая - удобный и практичный полиэтиленовый пакет.
  • Транспортная - короб из прочного гофрокартона.



Артикул Групповая упаковка Транспортная упаковка
Количество, шт. Вес, кг Количество, шт. Вес, кг Габаритные размеры, мм
Длина Ширина Высота
SQ0814-0001 100 0,4 1000 4,7 400 170 250
SQ0814-0002 100 0,5 800 3,9 170
SQ0814-0004 100 0,8 1000 7,7 300
SQ0814-0003 50 0,4 500 3,6 170
SQ0814-0005 100 1,9 500 9,8 300

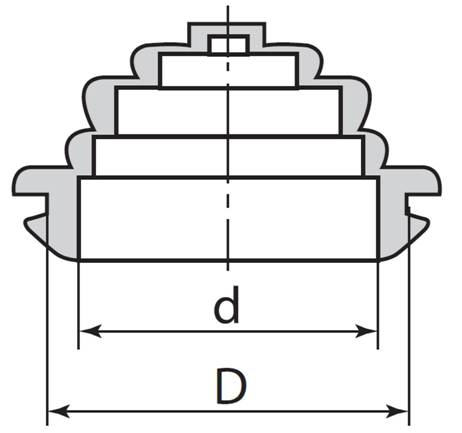

Изображение Чертеж Наименование Артикул Максимальный диаметр провода, мм Степень защиты
Сальник d=20мм (Dотв.бокса 23мм) TDM SQ0814-0001 20 IP54
Сальник d=25мм (Dотв.бокса 28мм) TDM SQ0814-0002 25 IP54
Сальник d=26мм (Dотв.бокса 32мм) TDM SQ0814-0004 26 IP54
Сальник d=32мм (Dотв.бокса 37мм) TDM SQ0814-0003 32 IP54
Сальник d=40мм (Dотв.бокса 49мм) TDM SQ0814-0005 40 IP54
