Ящики с блоком «рубильник-предохранитель» серии ЯБПВУ IP54
Назначение
- Нечастые коммутации и защита от токов короткого замыкания в цепях трёхфазного переменного тока напряжением 380/220 В частотой 50 Гц.
Преимущества
- Компактные размеры корпуса.
- Блокировка открытия дверцы во включенном состоянии.
- Высококачественное порошковое покрытие.
- Индивидуальная картонная упаковка.
Конструкция
- Металлический корпус.
- Блок «рубильник-предохранитель».
- Плавкие вставки ПН-2/ППН.
- Предусмотренное заземление рубильника.
- Дверь с защёлками для надёжной фиксации.
Материалы
- Корпус - сертифицированная российская сталь (ГОСТ).
- Покрытие корпуса – текстурированный полиэстеровый порошок.
Применение
- Строительные объекты.
- Промышленные объекты.
- Гаражные кооперативы.
Технические характеристики
| Наименование параметра | Значение |
|---|---|
| Вид установки | Наружный |
| Степень защиты | IP54 |
| Толщина металла, мм | 0,8-1,0 |
| Цвет корпуса | RAL 7032 |
| Номинальный ток, А | 100-250 |
Ассортимент
| Изображение | Наименование | Артикул | Габаритные размеры, мм | Плавкие вставки | Ном. Ток цепей, А | Масса изделия, кг | |||
|---|---|---|---|---|---|---|---|---|---|
| Высота | Ширина | Глубина | Тип | Ном. Ток, А | |||||
 |
ЯБПВУ-100А IP54 (с ПН-2) модификация2 TDM | SQ1603-0010 | 355 | 274 | 175 | ПН-2 100 | 100 | 100 | 6,7 |
| ЯБПВУ-250А IP54 (с ПН-2) модификация2 TDM | SQ1603-0011 | 480 | 270 | 190 | ПН-2 250 | 250 | 250 | 8,7 | |
Назначение
- Нечастые коммутации и защита от токов короткого замыкания в цепях трёхфазного переменного тока напряжением 380/220 В частотой 50 Гц.
Преимущества
- Компактные размеры корпуса.
- Блокировка открытия дверцы во включенном состоянии.
- Обозначение включенного и выключенного состояния на корпусе.
- Высококачественное порошковое покрытие.
- Индивидуальная картонная упаковка.
Конструкция
- Металлический штампованный корпус.
- Блок «рубильник-предохранитель».
- Плавкие вставки ПН-2/ППН.
- Предусмотренное заземление рубильника.
- Дверь с защёлками для надёжной фиксации.
- Верхняя и нижняя панель для ввода кабеля.
Материалы
- Корпус - сертифицированная российская сталь (ГОСТ).
- Покрытие корпуса – текстурированный полиэстеровый порошок.
Применение
- Строительные объекты.
- Промышленные объекты.
- Гаражные кооперативы.
| Наименование параметра | Значение |
|---|---|
| Вид установки | Наружный |
| Степень защиты | IP54 |
| Толщина металла, мм | 0,8-1,0 |
| Цвет корпуса | RAL 7032 |
| Номинальный ток, А | 100-400 |
-
-
Изображение Наименование Артикул Габаритные размеры, мм Плавкие вставки Ном. ток цепей, А Масса изделия, кг Высота Ширина Глубина Тип Ном. Ток, А

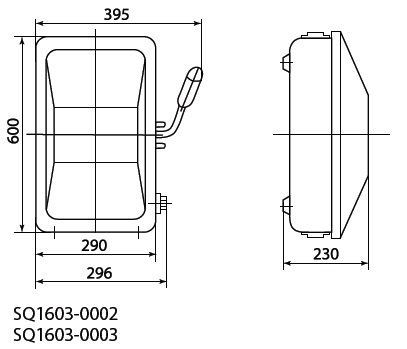

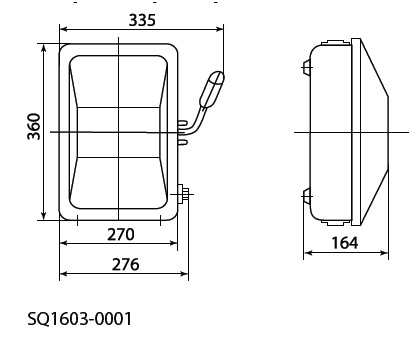

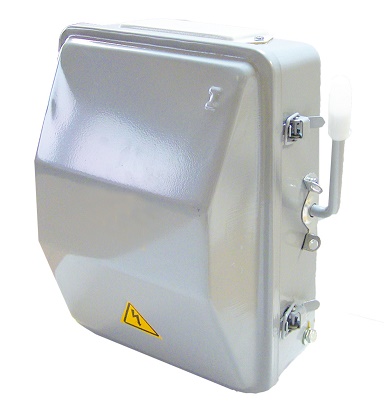

ЯБПВУ-100 А IP54 TDM SQ1603-0001 360 335 164 ПН-2 100 100 100 6 ЯБПВУ-250 А IP54 TDM SQ1603-0002 600 395 230 ПН-2 250 250 250 6,5 ЯБПВУ-400 А IP54 TDM SQ1603-0003 600 395 230 ППН400 400 400 12,5
