Зажимы клеммные безвинтовые ЗКБ

Назначение

  • Для безопасного и компактного подключения фазных, нулевых и защитных проводников различного сечения.

Применение

  • Шкафы, щиты, сборки.
  • В качестве комплектующих в технологическом оборудовании.

Материалы

  • Корпус выполнен из цветного негорючего полиамида (PA66).
  • Токоведущая пластина выполнена из латуни с гальваническим покрытием.
  • Прижимная пружина выполнена из стали, покрытой бихроматом никеля.

Преимущества

  • Надежная фиксация провода любого типа пружинным зажимом из нержавеющей стали с автоматической регулировкой усилия прижима в зависимости от сечения проводника.
  • Пружинная конструкция позволяет использовать клеммы в условиях повышенной вибрации, а прочность конструкции не изменяется при любом режиме работы нагрузки.
  • Цветные клеммы ЗКБ применяются для:
    • управление цепями переменного тока – красного цвета;
    • управление цепями постоянного тока и нейтрали – синего цвета;
    • коммутации цепей блокировки переменного и постоянного тока, которые имеют внешнее питание – оранжевого цвета;
    • коммутация цепей фазных проводников – серого, желтого, зеленого и черного цвета
  • Возможность использования перемычек освобождает место для подключения кабеля и позволяет экономить место в шкафу.

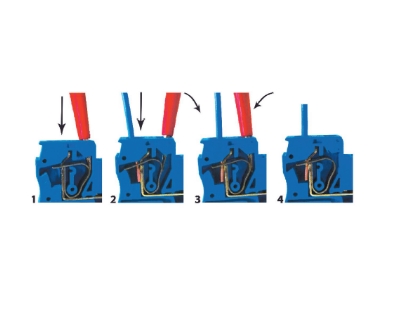

Система подключения



Наименование параметра Значение
Типоисполнение зажима ЗКБ-1,5 ЗКБ-2,5 ЗКБ-4 ЗКБ-6
Номинальное рабочее напряжение переменного тока ив, не более, В 600
Номинальная частота, Гц 50
Номинальное напряжение переменного тока по изоляции Ui, не более, В 660
Номинальный рабочий ток le, А 17,5 31 41 57
Кратковременно выдерживаемый ток из расчета 120/1 мм2 поперечного сечения проводников при t<1c, А 220 340 480 720
Поперечное сечение присоединяемых проводников, мм2 одножильный 0,14–2,5 0,2–4 0,5–6 0,5–10
  многожильный 0,14–1,5 0,2–2,5 0,5–4 0,5–6
Материал зажима/корпуса латунь/полиамид
Степень защиты по ГОСТ 14254 IP20 – с боковой крышкой, IP00 – без боковой крышки
Климатическое исполнение и категория размещения по ГОСТ 15150 УХЛЗ
Способ монтажа установка на DIN-рейку шириной 35 мм
Диапазон рабочих температур, °С от -30 до +70



Изображение Наименование Артикул Номинальный ток, А Напряжение, В Сечение провода, мм2 Транспортная упаковка
одножильного многожильного количество, шт масса, кг размер, см
Зажим клеммный безвинтовой (ЗКБ) 1,5 мм2 17,5А серый TDM TDM-SQ0822-0001 17,5 500 0,14-2,5 0,14-1,5 1200 7 31,5х23х27
Зажим клеммный безвинтовой (ЗКБ) 1,5 мм2 17,5А синий TDM TDM-SQ0822-0002 17,5 500 0,14-2,5 0,14-1,5 1200 7 31,5х23х27

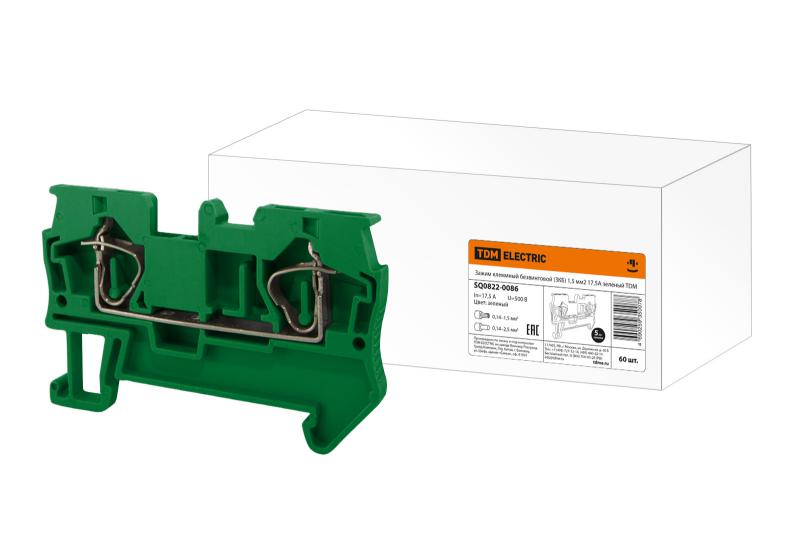

Зажим клеммный безвинтовой (ЗКБ) 1,5 мм2 17,5А зеленый TDM TDM-SQ0822-0086 17,5 500 0,14-2,5 0,14-1,5 1200 7 31,5х23х27
Зажим клеммный безвинтовой (ЗКБ) 1,5 мм2 17,5А красный TDM TDM-SQ0822-0087 17,5 500 0,14-2,5 0,14-1,5 1200 7 31,5х23х27
Зажим клеммный безвинтовой (ЗКБ) 1,5 мм2 17,5А оранжевый TDM TDM-SQ0822-0088 17,5 500 0,14-2,5 0,14-1,5 1200 7 31,5х23х27

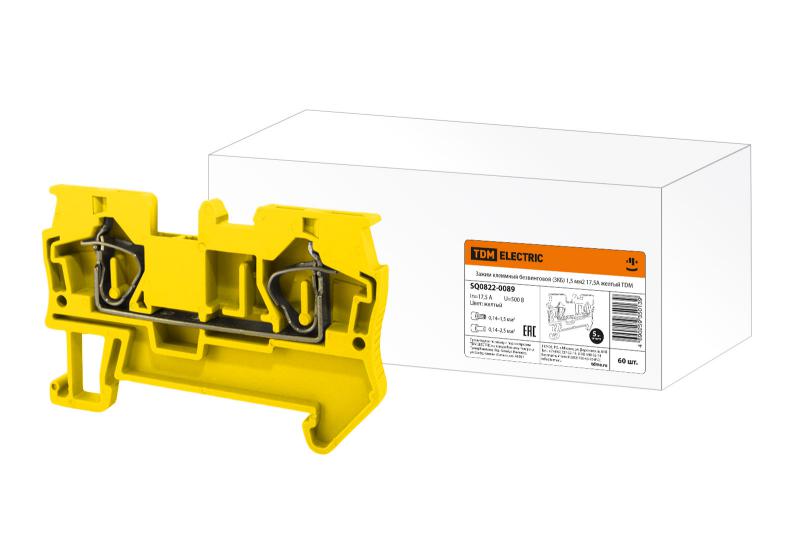

Зажим клеммный безвинтовой (ЗКБ) 1,5 мм2 17,5А желтый TDM TDM-SQ0822-0089 17,5 500 0,14-2,5 0,14-1,5 1200 7 31,5х23х27

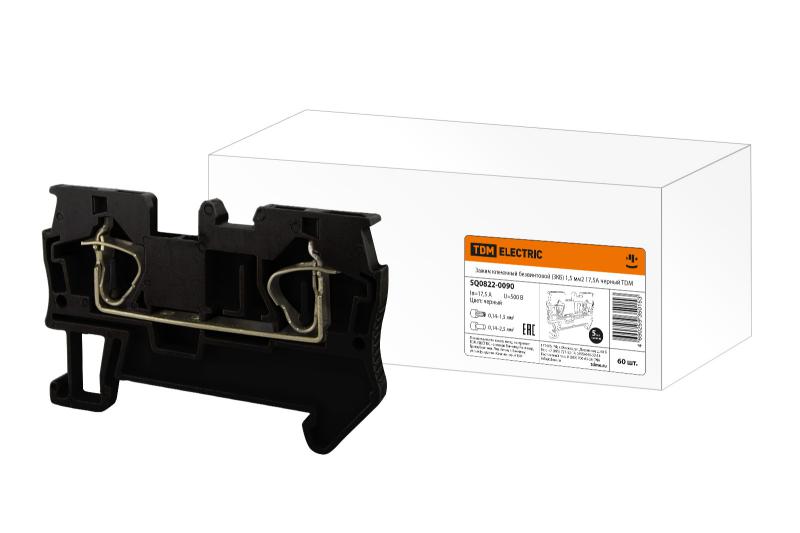

Зажим клеммный безвинтовой (ЗКБ) 1,5 мм2 17,5А черный TDM TDM-SQ0822-0090 17,5 500 0,14-2,5 0,14-1,5 1200 7 31,5х23х27

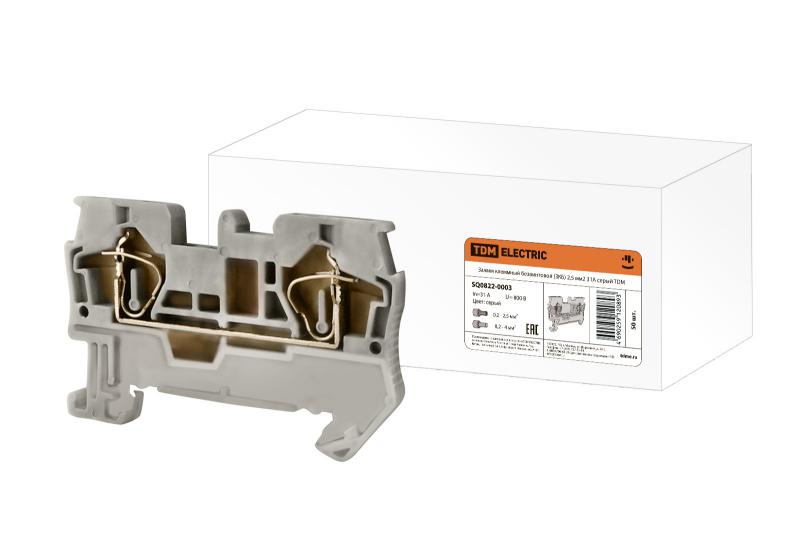

Зажим клеммный безвинтовой (ЗКБ) 2,5 мм2 31А серый TDM TDM-SQ0822-0003 31 800 0,2-4 0,2-2,5 1000 7,5 31,5х23х27
Зажим клеммный безвинтовой (ЗКБ) 2,5 мм2 31А синий TDM TDM-SQ0822-0004 31 800 0,2-4 0,2-2,5 1000 7,5 31,5х23х27
Зажим клеммный безвинтовой (ЗКБ) 2,5 мм2 31А желтый TDM TDM-SQ0822-0091 31 800 0,2-4 0,2-2,5 1000 7,5 31,5х23х27

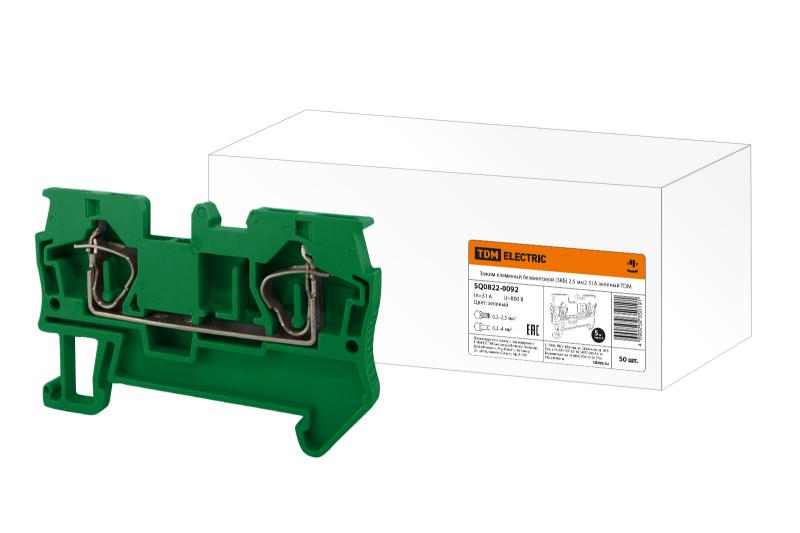

Зажим клеммный безвинтовой (ЗКБ) 2,5 мм2 31А зеленый TDM TDM-SQ0822-0092 31 800 0,2-4 0,2-2,5 1000 7,5 31,5х23х27

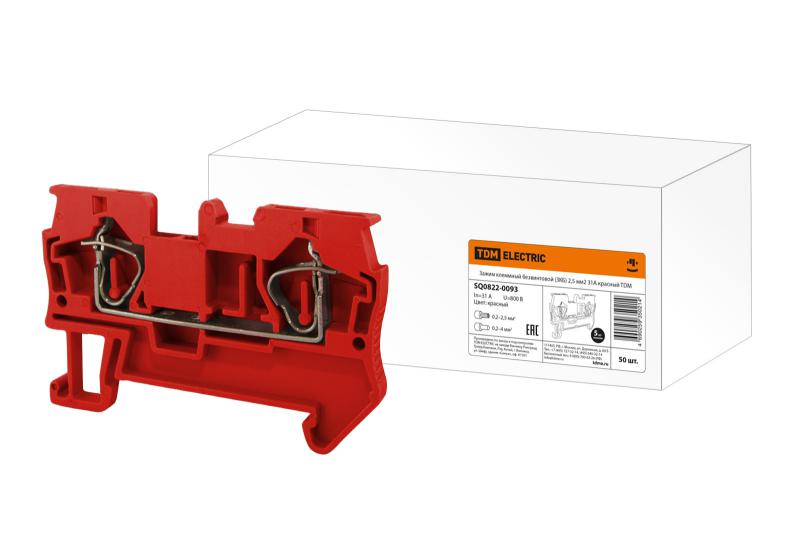

Зажим клеммный безвинтовой (ЗКБ) 2,5 мм2 31А красный TDM TDM-SQ0822-0093 31 800 0,2-4 0,2-2,5 1000 7,5 31,5х23х27

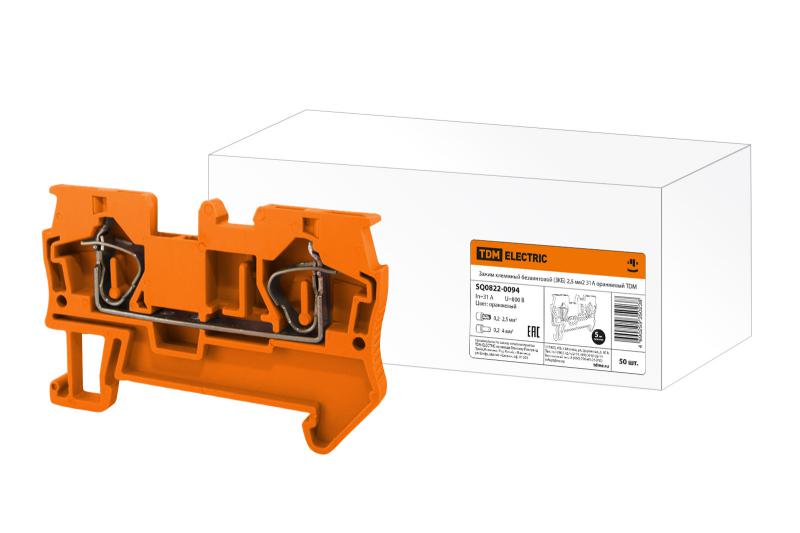

Зажим клеммный безвинтовой (ЗКБ) 2,5 мм2 31А оранжевый TDM TDM-SQ0822-0094 31 800 0,2-4 0,2-2,5 1000 7,5 31,5х23х27
Зажим клеммный безвинтовой (ЗКБ) 2,5 мм2 31А черный TDM TDM-SQ0822-0095 31 800 0,2-4 0,2-2,5 1000 7,5 31,5х23х27
Зажим клеммный безвинтовой (ЗКБ) 4 мм2 40А серый TDM TDM-SQ0822-0005 40 800 0,5-6 0,5-4 800 7,5 31,5х23х27

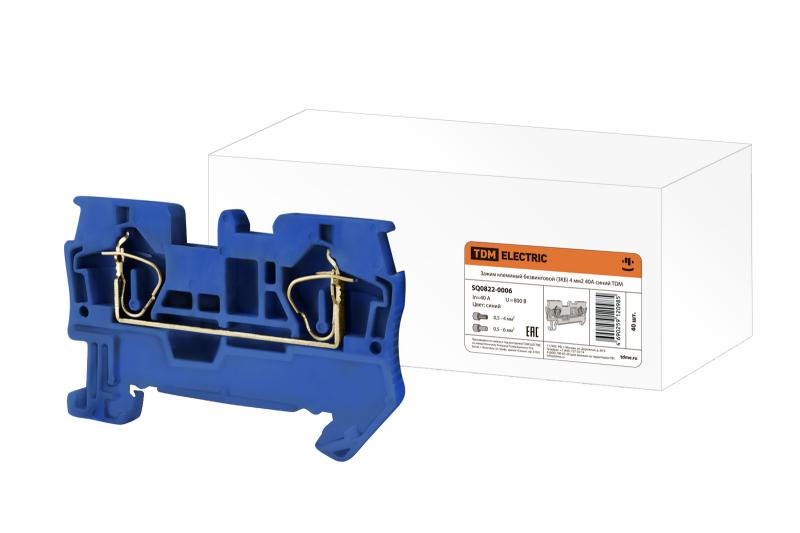

Зажим клеммный безвинтовой (ЗКБ) 4 мм2 40А синий TDM TDM-SQ0822-0006 40 800 0,5-6 0,5-4 800 7,5 31,5х23х27
Зажим клеммный безвинтовой (ЗКБ) 6 мм2 52А серый TDM TDM-SQ0822-0007 52 800 0,5-10 0,5-6 480 9,5 31,5х23х27
Зажим клеммный безвинтовой (ЗКБ) 6 мм2 52А синий TDM TDM-SQ0822-0008 52 800 0,5-10 0,5-6 480 9,5 31,5х23х27
Зажим клеммный безвинтовой (ЗКБ) PEN 1,5 мм2 TDM TDM-SQ0822-0009 - - 0,14-2,5 0,14-1,5 1200 11,5 31,5х23х27
Зажим клеммный безвинтовой (ЗКБ) PEN 2,5 мм2 TDM TDM-SQ0822-0010 - - 0,2-4 0,2-2,5 1000 10,5 31,5х23х27

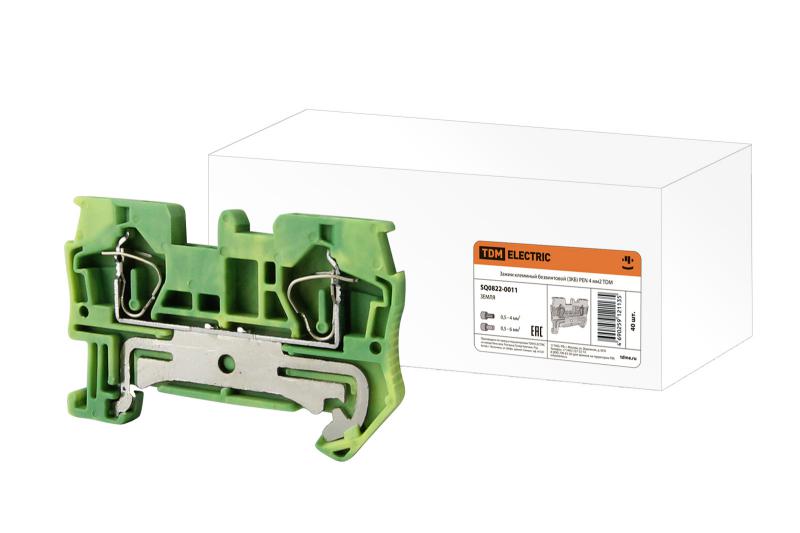

Зажим клеммный безвинтовой (ЗКБ) PEN 4 мм2 TDM TDM-SQ0822-0011 - - 0,5-6 0,5-4 800 10,5 31,5х23х27
Зажим клеммный безвинтовой (ЗКБ) PEN 6 мм2 TDM TDM-SQ0822-0012 - - 0,5-10 0,5-6 480 12 31,5х23х27

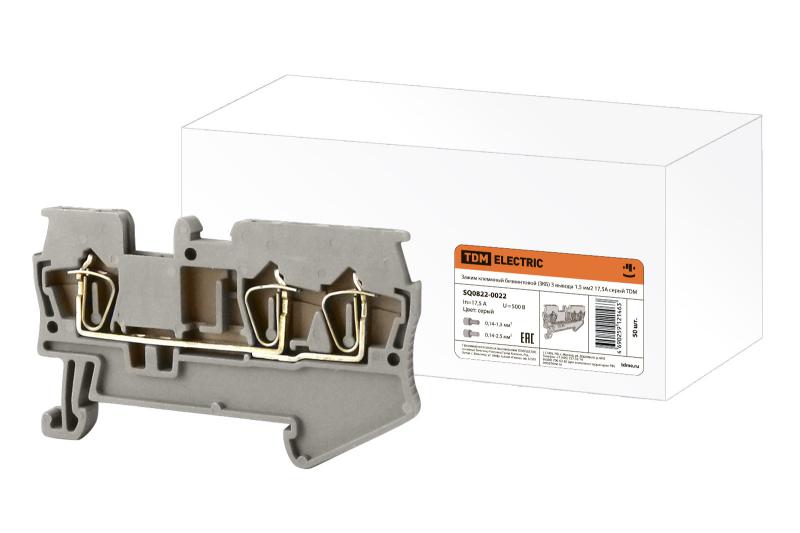

Зажим клеммный безвинтовой (ЗКБ) 3 вывода 1,5 мм2 17,5А серый TDM TDM-SQ0822-0022 17,5 500 0,14-2,5 0,14-1,5 1000 7,5 33х23х37
Зажим клеммный безвинтовой (ЗКБ) 3 вывода 1,5 мм2 17,5А синий TDM TDM-SQ0822-0023 17,5 500 0,14-2,5 0,14-1,5 1000 7,5 33х23х37
Зажим клеммный безвинтовой (ЗКБ) 3 вывода 2,5 мм2 31А серый TDM TDM-SQ0822-0024 31 800 0,2-4 0,2-2,5 1000 9 33х23х37

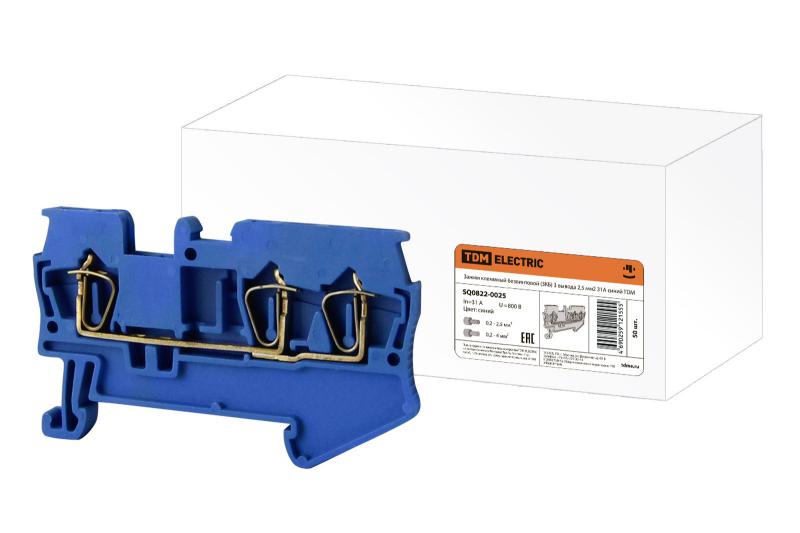

Зажим клеммный безвинтовой (ЗКБ) 3 вывода 2,5 мм2 31А синий TDM TDM-SQ0822-0025 31 800 0,2-4 0,2-2,5 1000 9 33х23х37
Зажим клеммный безвинтовой (ЗКБ) 3 вывода PEN 1,5 мм2 TDM TDM-SQ0822-0026 - - 0,14-2,5 0,14-1,5 1000 11 33х23х37

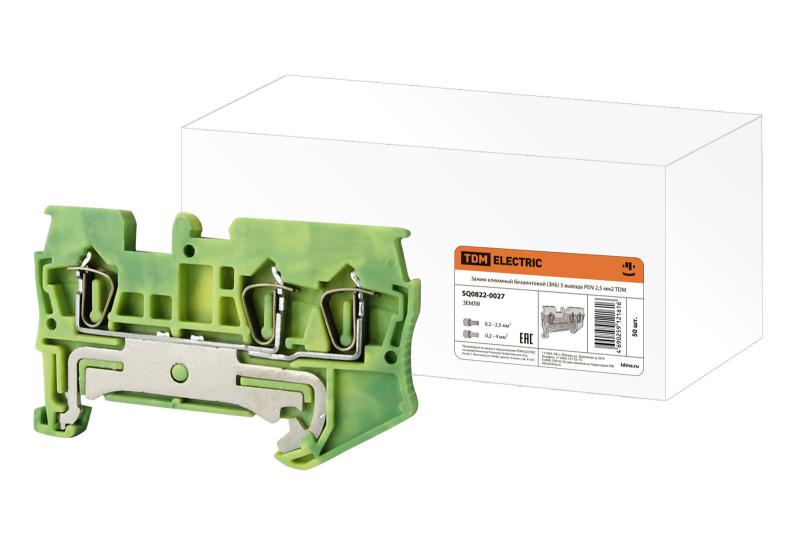

Зажим клеммный безвинтовой (ЗКБ) 3 вывода PEN 2,5 мм2 TDM TDM-SQ0822-0027 - - 0,2-4 0,14-1,5 1000 12 33х23х37

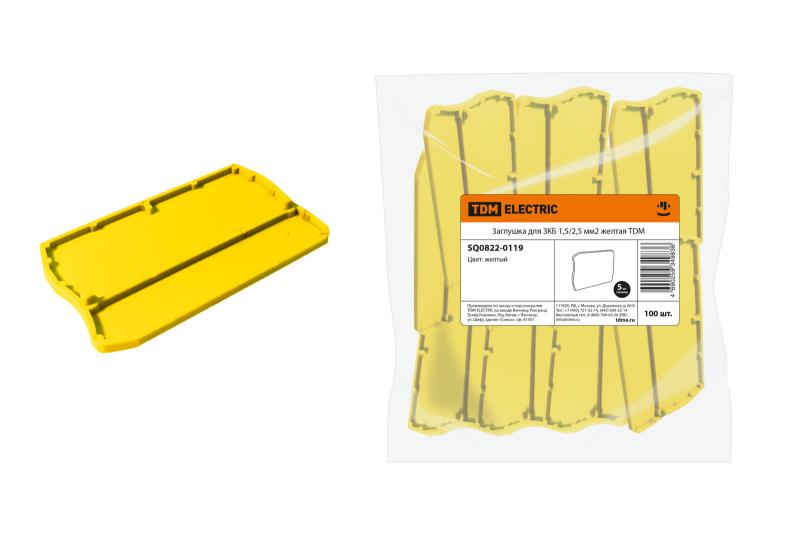

Заглушка для ЗКБ 1,5/2,5 мм2 желтая TDM TDM-SQ0822-0119 - - - - 2500 6 18х27х23

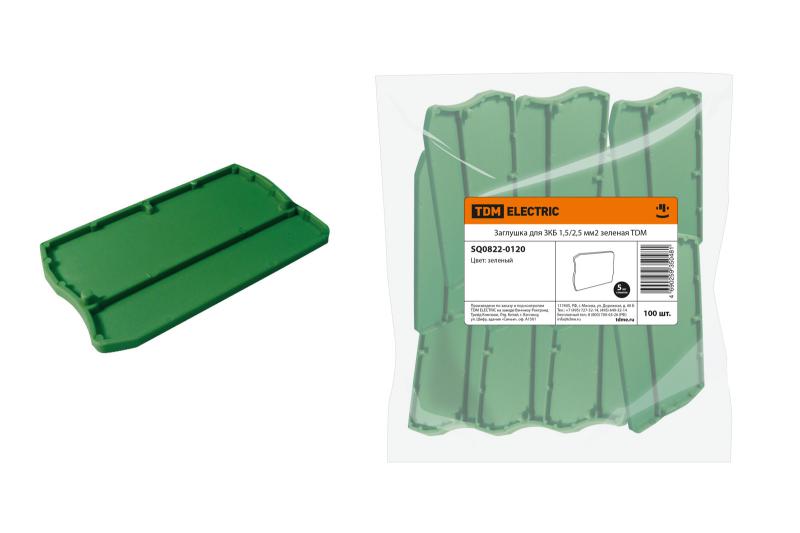

Заглушка для ЗКБ 1,5/2,5 мм2 зеленая TDM TDM-SQ0822-0120 - - - - 2500 6 18х27х23
Заглушка для ЗКБ 1,5/2,5 мм2 красная TDM TDM-SQ0822-0121 - - - - 2500 6 18х27х23

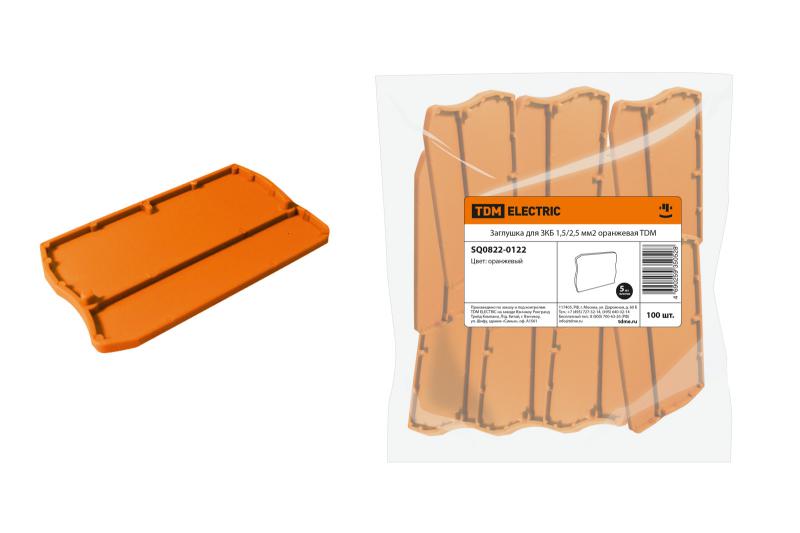

Заглушка для ЗКБ 1,5/2,5 мм2 оранжевая TDM TDM-SQ0822-0122 - - - - 2500 6 18х27х23

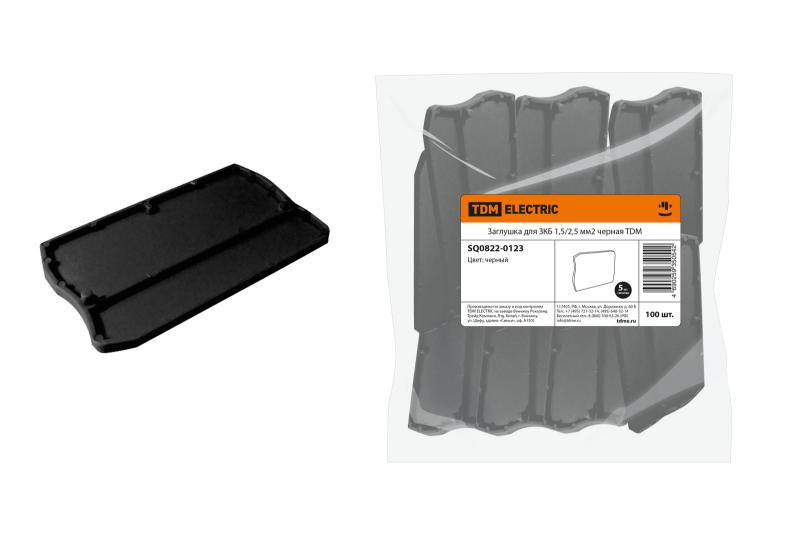

Заглушка для ЗКБ 1,5/2,5 мм2 черная TDM TDM-SQ0822-0123 - - - - 2500 6 18х27х23
Заглушка для ЗКБ 1,5/2,5 мм2 серая TDM TDM-SQ0822-0013 - - - - 2500 6 18х27х23
Заглушка для ЗКБ 1,5/2,5 мм2 синяя TDM TDM-SQ0822-0014 - - - - 2500 6 18х27х23

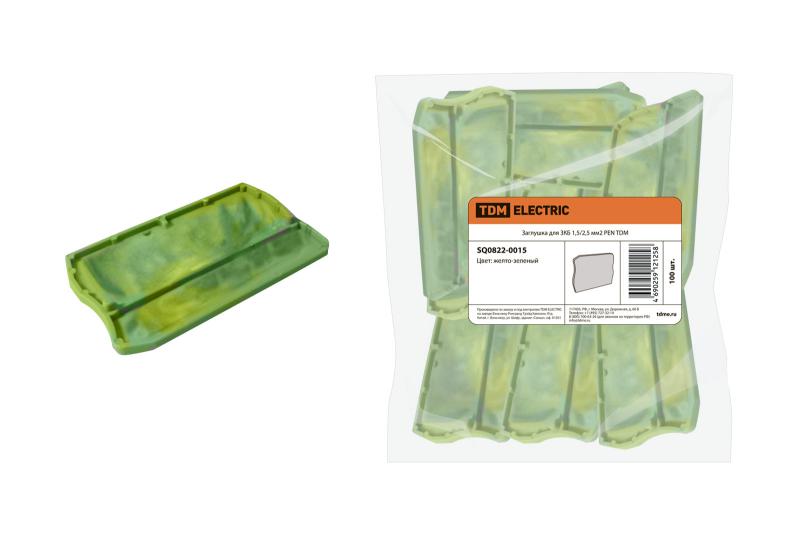

Заглушка для ЗКБ 1,5/2,5 мм2 PEN TDM TDM-SQ0822-0015 - - - - 2500 6 18х27х23
Заглушка для ЗКБ 4 мм2 серая TDM TDM-SQ0822-0016 - - - - 2000 6 18х27х23
Заглушка для ЗКБ 4 мм2 синяя TDM TDM-SQ0822-0017 - - - - 2000 6 18х27х23

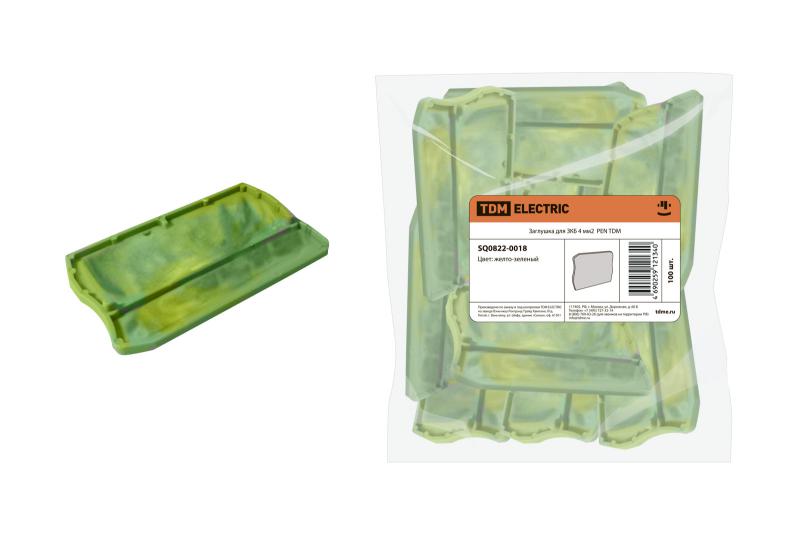

Заглушка для ЗКБ 4 мм2 PEN TDM TDM-SQ0822-0018 - - - - 2000 6 18х27х23
Заглушка для ЗКБ 6 мм2 серая TDM TDM-SQ0822-0019 - - - - 1300 6 18х27х23
Заглушка для ЗКБ 6 мм2 синяя TDM TDM-SQ0822-0020 - - - - 1300 6 18х27х23
Заглушка для ЗКБ 6 мм2 PEN TDM TDM-SQ0822-0021 - - - - 1300 6 18х27х23

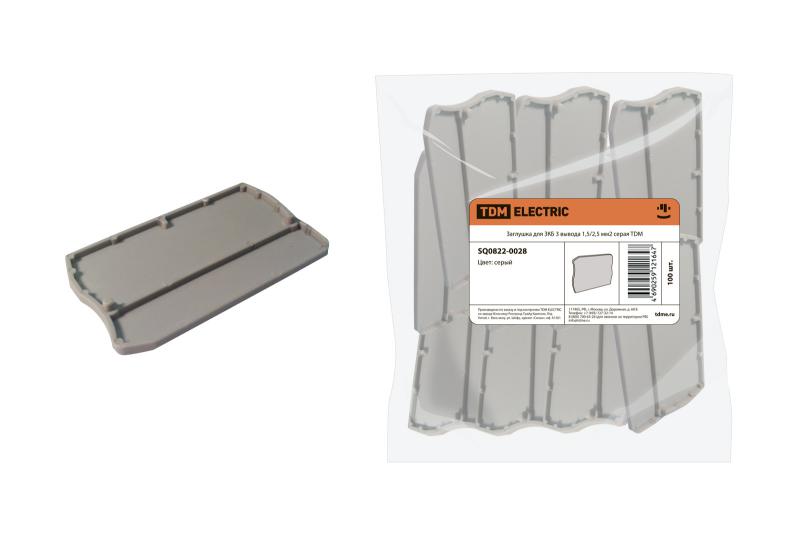

Заглушка для ЗКБ 3 вывода 1,5/2,5 мм2 серая TDM TDM-SQ0822-0028 - - - - 2000 6 18х27х23

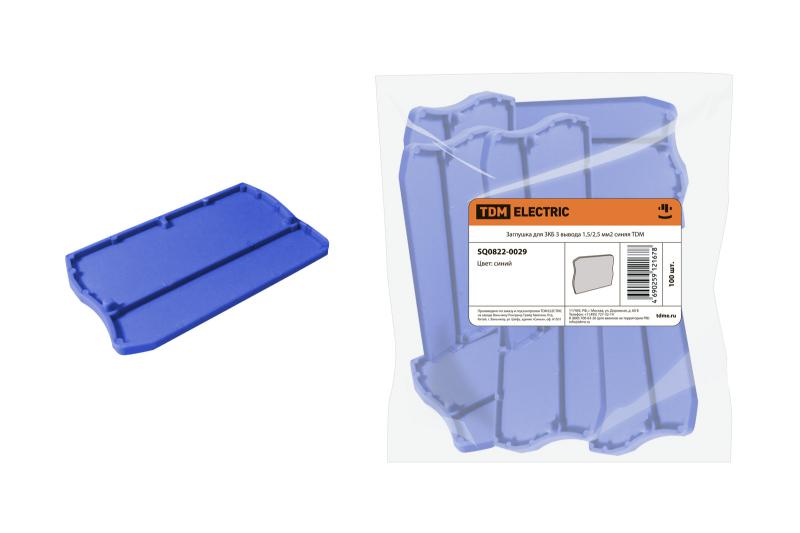

Заглушка для ЗКБ 3 вывода 1,5/2,5 мм2 синяя TDM TDM-SQ0822-0029 - - - - 2000 6 18х27х23
Заглушка для ЗКБ 3 вывода 1,5/2,5 мм2 PEN TDM TDM-SQ0822-0030 - - - - 2000 6 18х27х23
Маркеры для ЗКБ 1,5мм2 без символов (упак. 500 шт.) TDM TDM-SQ0822-0046 - - - - 120 42 24х28х33

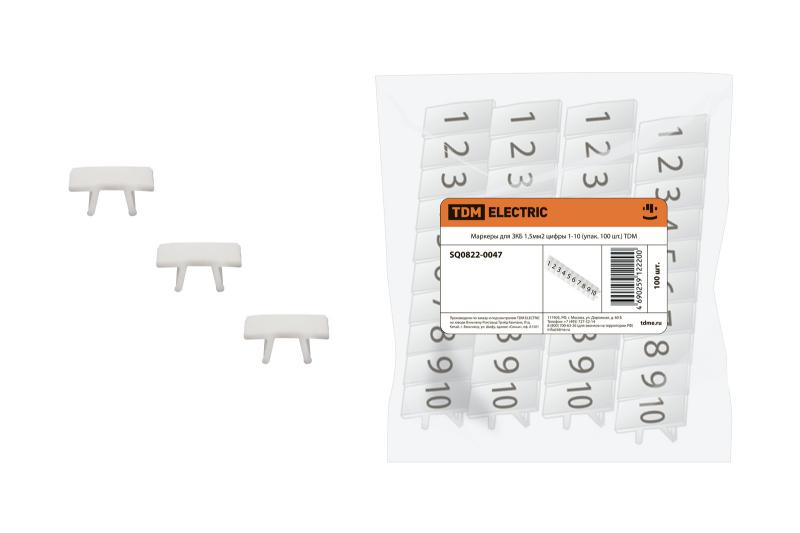

Маркеры для ЗКБ 1,5мм2 цифры 1-10 (упак. 100 шт.) TDM TDM-SQ0822-0047 - - - - 400 3,5 24х28х33

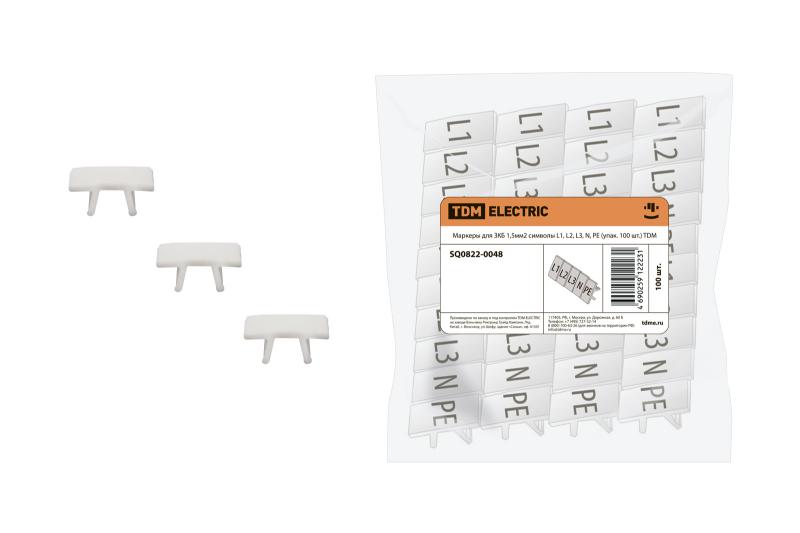

Маркеры для ЗКБ 1,5мм2 символы L1, L2, L3, N, PE (упак. 100 шт.) TDM TDM-SQ0822-0048 - - - - 400 3,5 24х28х33
Маркеры для ЗКБ 2,5мм2 без символов (упак. 500 шт.) TDM TDM-SQ0822-0049 - - - - 100 5,2 24х28х33

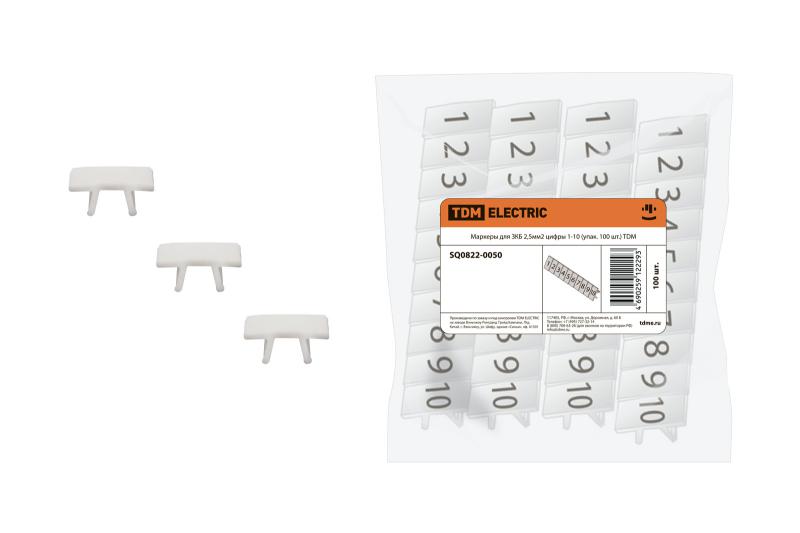

Маркеры для ЗКБ 2,5мм2 цифры 1-10 (упак. 100 шт.) TDM TDM-SQ0822-0050 - - - - 350 4 24х28х33

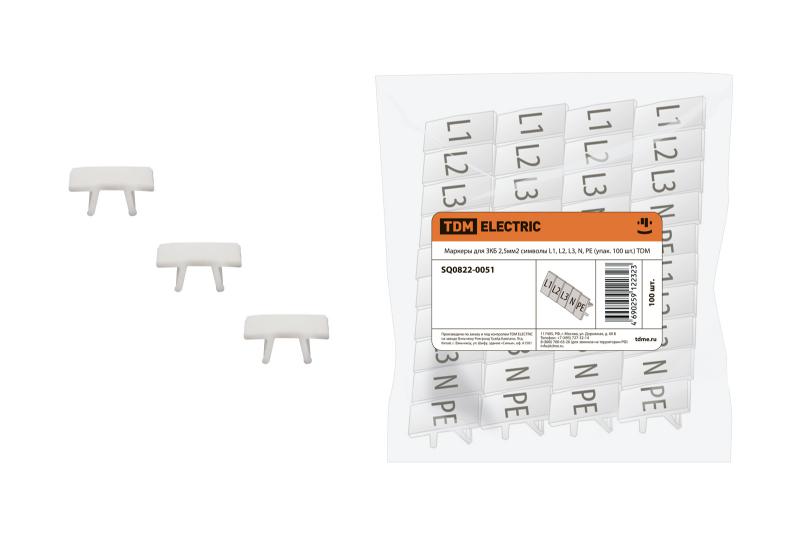

Маркеры для ЗКБ 2,5мм2 символы L1, L2, L3, N, PE (упак. 100 шт.) TDM TDM-SQ0822-0051 - - - - 350 4 24х28х33
Маркеры для ЗКБ 4мм2 без символов (упак. 500 шт.) TDM TDM-SQ0822-0052 - - - - 90 5,5 24х28х33
Маркеры для ЗКБ 4мм2 цифры 1-10 (упак. 100 шт.) TDM TDM-SQ0822-0053 - - - - 300 4,2 24х28х33

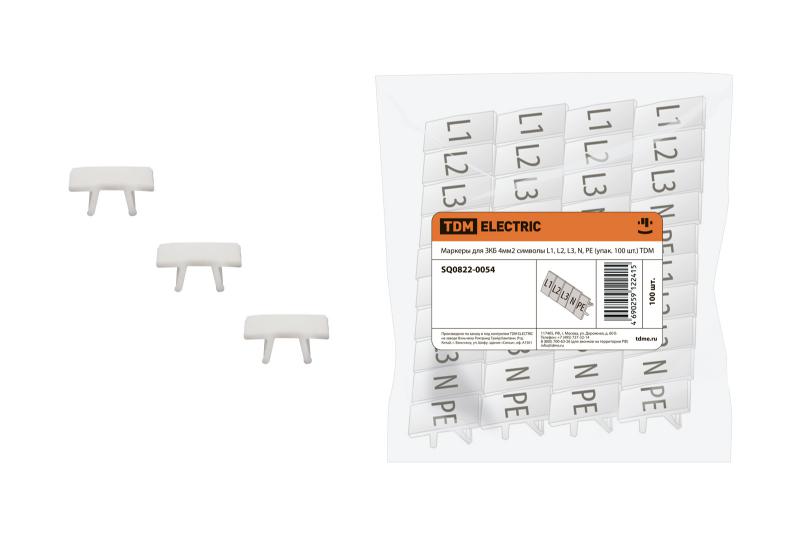

Маркеры для ЗКБ 4мм2 символы L1, L2, L3, N, PE (упак. 100 шт.) TDM TDM-SQ0822-0054 - - - - 300 4 24х28х33

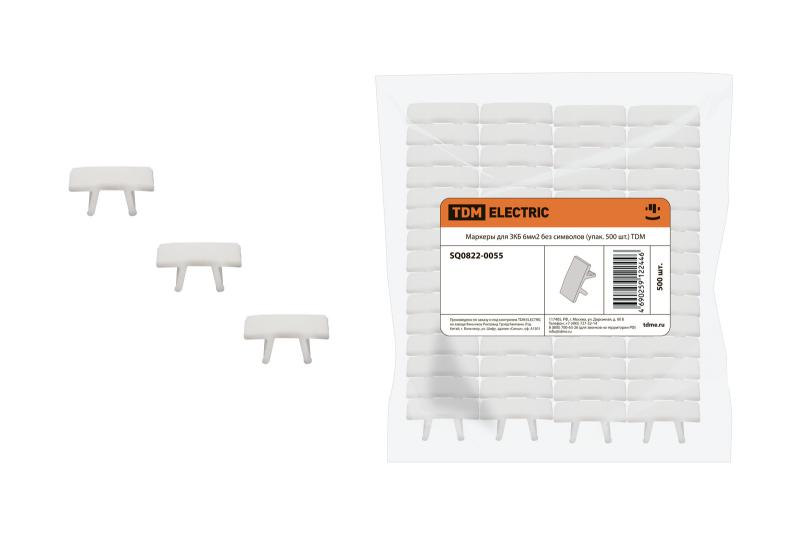

Маркеры для ЗКБ 6мм2 без символов (упак. 500 шт.) TDM TDM-SQ0822-0055 - - - - 80 6 24х28х33

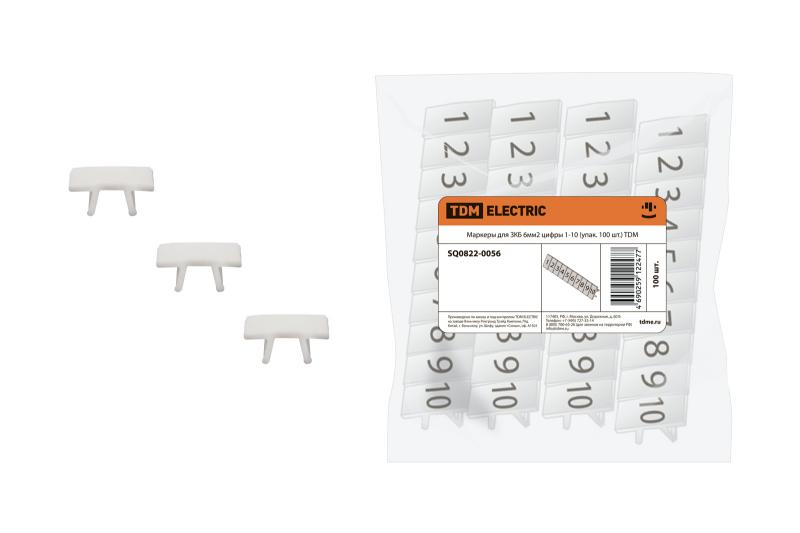

Маркеры для ЗКБ 6мм2 цифры 1-10 (упак. 100 шт.) TDM TDM-SQ0822-0056 - - - - 250 4,4 24х28х33
Маркеры для ЗКБ 6мм2 символы L1, L2, L3, N, PE (упак. 100 шт.) TDM TDM-SQ0822-0057 - - - - 250 4,4 24х28х33

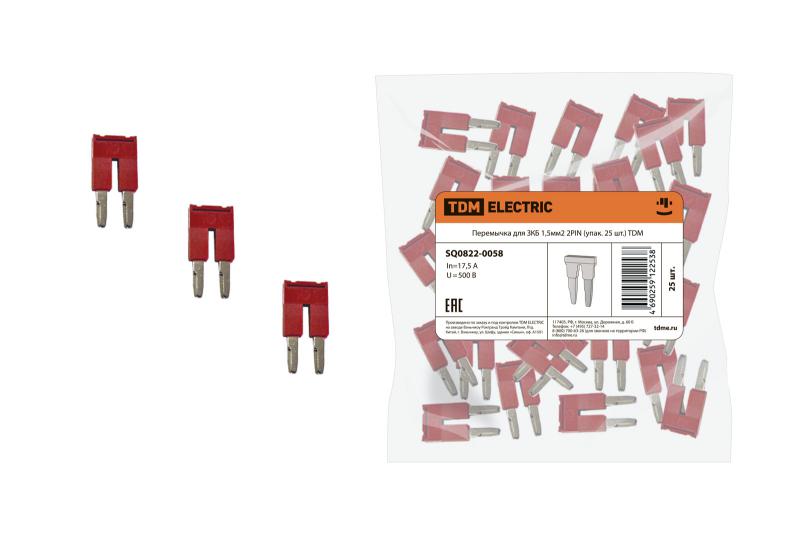

Перемычка для ЗКБ 1,5мм2 2PIN (упак. 25 шт.) TDM TDM-SQ0822-0058 - - - - 200 7,04 26х24х33

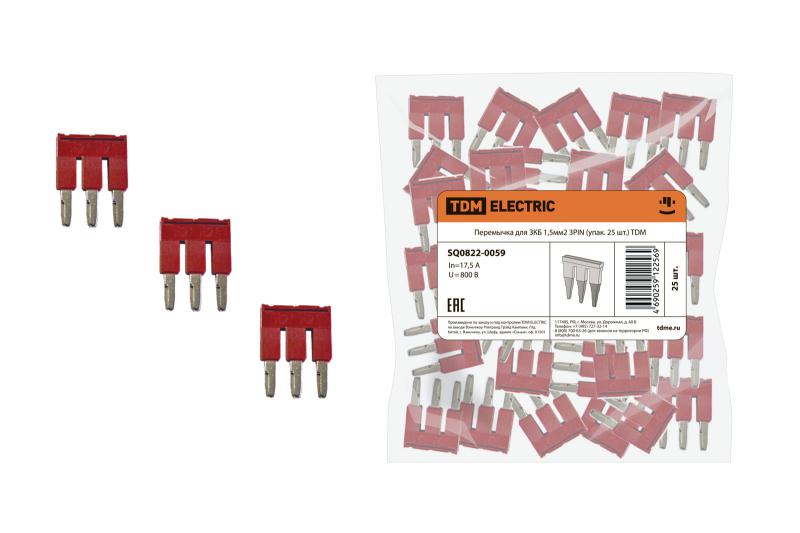

Перемычка для ЗКБ 1,5мм2 3PIN (упак. 25 шт.) TDM TDM-SQ0822-0059 - - - - 120 6,5 26х24х33

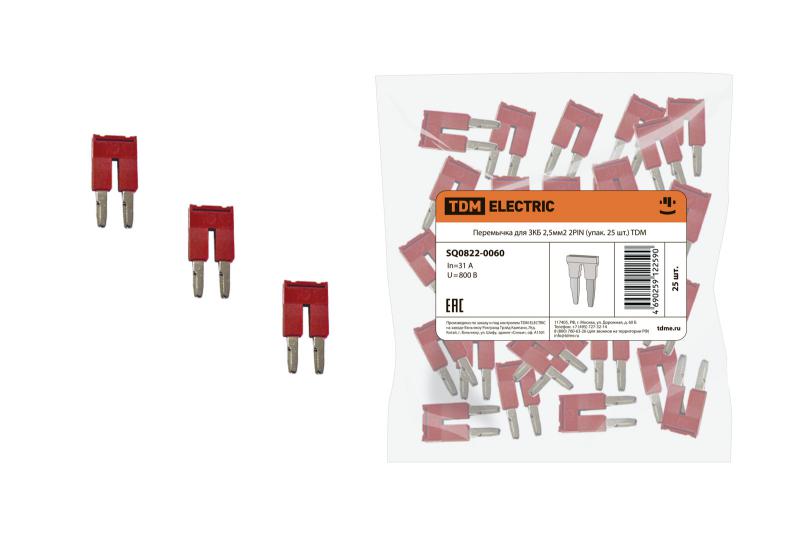

Перемычка для ЗКБ 2,5мм2 2PIN (упак. 25 шт.) TDM TDM-SQ0822-0060 - - - - 200 10,8 26х24х33
Перемычка для ЗКБ 2,5мм2 3PIN (упак. 25 шт.) TDM TDM-SQ0822-0061 - - - - 120 9,3 26х24х33
Перемычка для ЗКБ 4мм2 2PIN (упак. 25 шт.) TDM TDM-SQ0822-0062 - - - - 200 10 26х24х33
Перемычка для ЗКБ 4мм2 3PIN (упак. 25 шт.) TDM TDM-SQ0822-0063 - - - - 120 9,2 26х24х33
