Система контроля микроклимата в шкафах. Устройства контроля

TDM-SQ0832-0018

Назначение

  • Для управления вентиляторами и нагревателями в шкафах и сборках с целью поддержания заданных параметров температуры (термостаты) или влажности (гигростаты), а также имеется устройство, сочетающее в себе одновременный контроль температуры и влажности (гигротермы).

Применение

  • В составе НКУ для управления микроклиматом.

Материалы

  • Корпус выполнен из пластика (PA6), не поддерживающего горение (UL94V0).

Конструкция

Термостаты

  • Рабочим элементом механического термостата является биметаллическая пластина в зависимости от температуры окружающей среды меняющая свою форму, воздействуя на контакт.
  • Рабочим элементом электронного термостата является термистор, сопротивление которого изменяется в зависимости от температуры окружающей среды. Что в свою очередь влияет на протыкаемый ток и воздействует на контакты управляемого реле.
  • В зависимости от модели термостат может управлять нагревательными элементами (термостат с NС контактами) или вентиляторами (термостат с NО контактами) и их комбинацией (NO/NC).

Гигростаты

  • Измерительный элемент механического гигростата является лента из полиамидного волокна, обладающая гигроскопичными свойствами, которые поглощают и десорбируют влагу.
  • В продольном направлении эффект намокания обеспечивается благодаря рычагу микропереключателя с небольшим диапазоном переключения.
  • При достижении заданного значения влажности цепь автоматически размыкается.
  • При падении влажности ниже заданного значения – подача тока возобновляется, цепь замыкается.
  • Измерительный элементом электронного гигростата является цифровой дифференциальный параметрический датчик.

Гигротермы

  • Рабочим элементом является электронный термистор (для термостата) и цифровой дифференциальный параметрический датчик (для гигростата).

Преимущества

Термостаты

Гигростаты

Гигротермы

    • Светодиодная индикация наличия напряжения и исправности самого устройства (ТЭН-02).
    • Одновременное или поочередное подключение обогревателя и вентилятора.
    • Установка на DIN-реку 35 мм.
    • Одновременное или поочередное подключение обогревателя и вентилятора.
    • Установка на DIN-реку 35 мм.
    • Светодиодная индикация наличия напряжения и исправности самого устройства.
    • Одновременное или поочередное подключение обогревателя и вентилятора.
    • Регулировка температуры от -20 до +60 °C (гистерезис ±4 К) и относительной влажности воздуха от 50 до 90% (погрешность ±4% с временной задержкой 5 секунд).
    • Компактная ширина устройства (60 мм) сочетающее в себе два устройства (термостат и гигростат).
    • Установка на DIN-реку 35 мм.



Термостаты
Наименование параметра Значение
SQ0832-0018 SQ0832-0019 SQ0832-0020 SQ0832-0026 SQ0832-0027
Номинальное напряжение, В переменный ток, AC 24, 48, 60, 115, 230 230
постоянный ток, DC 24, 48, 60 - - - 24
Мощность контактов, активная (индуктивная при cos.φ=0,6) нагрузка, А охлаждение 10 (4*) - 10(2*) 10 (4*) 8(1,6*)
обогрев 5 (4*) 10(2*) - 5 (4*) 8(1,6*)
Чувствительный элемент биметаллическая пластина термисторный датчик
Установка регулировок термостат, °C от +5 до +60 от 0 до +60 от -20 до +60
гигростат, относительная влажность воздуха, % - - - - -
Максимальное сечение провода, присоединяемое к контактным зажимам, мм2 2,5
Момент затяжки, Н*м 0,5
Тип индикации рабочего состояния - - - - светодиод
Температура хранения / эксплуатации, °C от -10 до +50/от -20 до +50
Степень защиты по ГОСТ 14254-96 IP20
*Индуктивная нагрузка при cos. ϕ=0,6
Гигростаты
Наименование параметра Значение
SQ0832-0021
Номинальное напряжение, В переменный ток, AC 230
постоянный ток, DC -
Мощность контактов, активная (индуктивная при cos.φ=0,6) нагрузка, А охлаждение 5 (4*)
обогрев 5 (4*)
Чувствительный элемент цифровой дифференциальный параметрический датчик
Установка регулировок термостат, °C -
гигростат, относительная влажность воздуха, % от 35 до 95
Максимальное сечение провода, присоединяемое к контактным зажимам, мм2 2,5
Момент затяжки, Н*м 0,5
Тип индикации рабочего состояния -
Температура хранения / эксплуатации, °C от -10 до +50/от -20 до +50
Степень защиты по ГОСТ 14254-96 IP20
*Индуктивная нагрузка при cos. ϕ=0,6
Гигротермы
Наименование параметра Значение
SQ0832-0028
Номинальное напряжение, В переменный ток, AC 230
постоянный ток, DC 24
Мощность контактов, активная (индуктивная при cos.φ=0,6) нагрузка, А охлаждение 6 (1*)
обогрев 8 (1,6*)
Чувствительный элемент термисторный датчик/цифровой дифференциальный параметрический датчик
Установка регулировок термостат, °C от 0 до +60
гигростат, относительная влажность воздуха, % от 50 до 90
Максимальное сечение провода, присоединяемое к контактным зажимам, мм2 2,5
Момент затяжки, Н*м 0,5
Тип индикации рабочего состояния светодиод
Температура хранения / эксплуатации, °C от -10 до +50/от -20 до +50
Степень защиты по ГОСТ 14254-96 IP20
*Индуктивная нагрузка при cos. ϕ=0,6

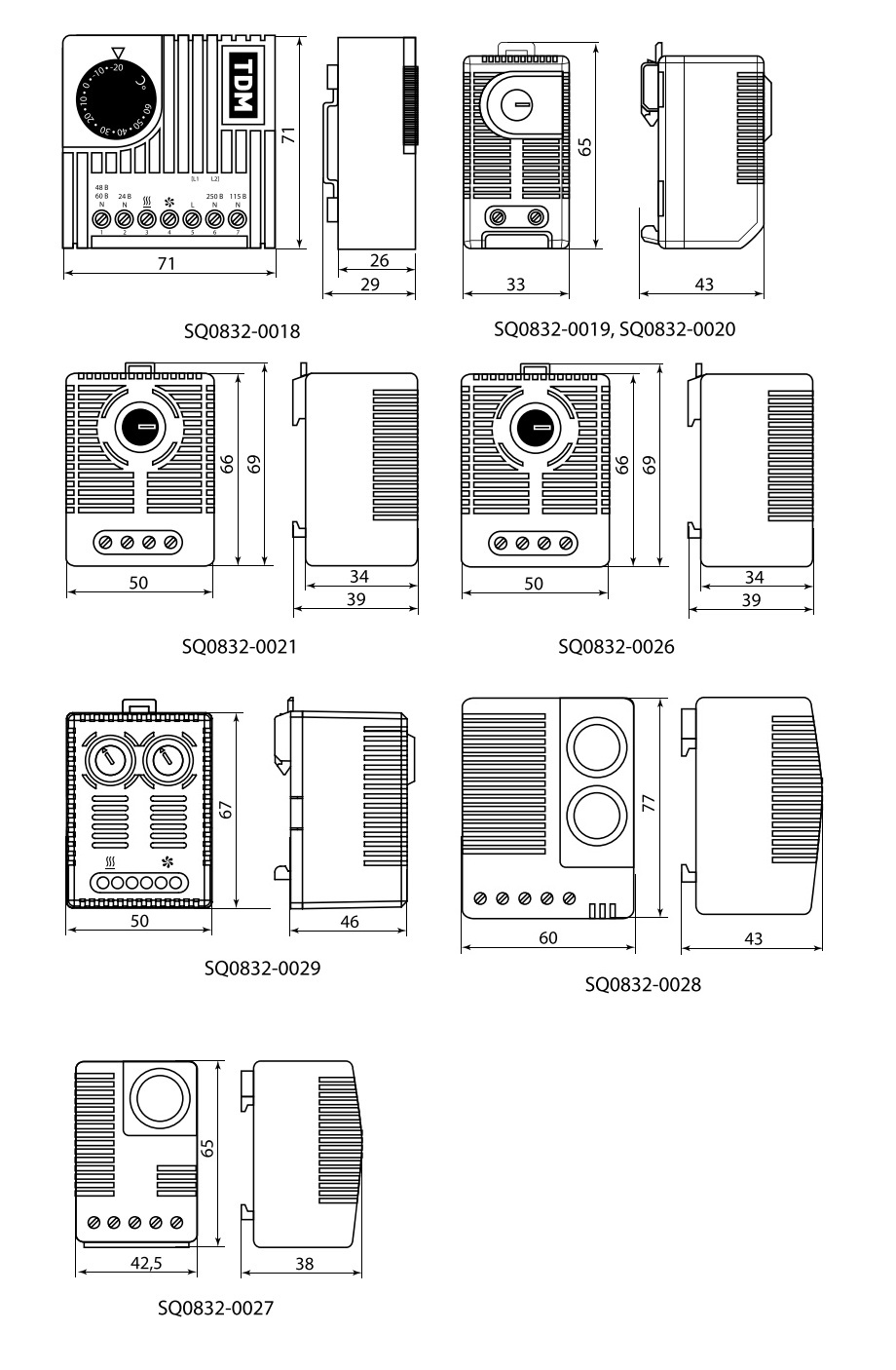

Изображение Наименование Артикул Транспортная упаковка
Количество, шт. Масса, кг Габаритные размеры, мм
Длина Ширина Высота

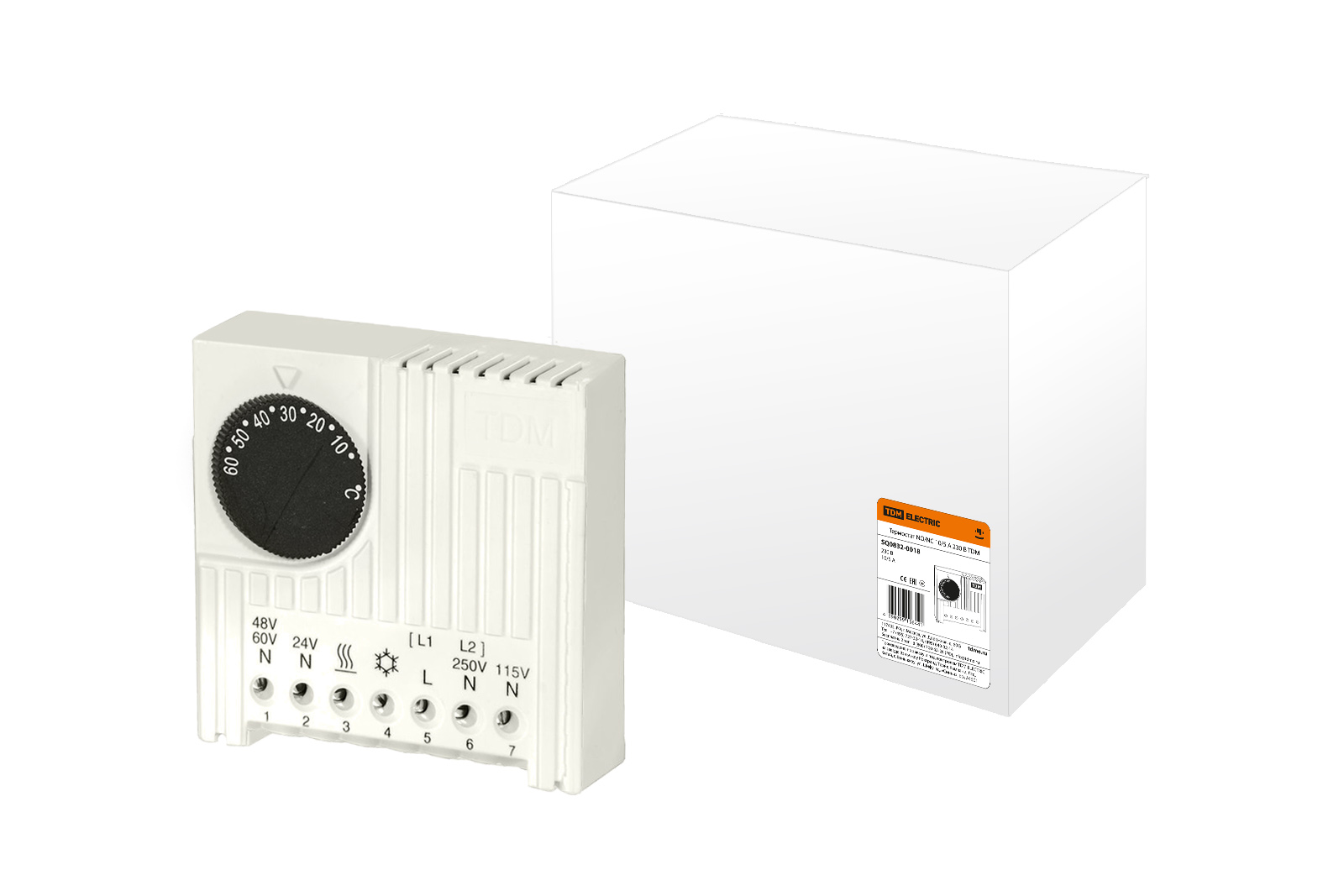

Термостат NO/NC 10/5A 230В TDM SQ0832-0018 200 13 49 45 22

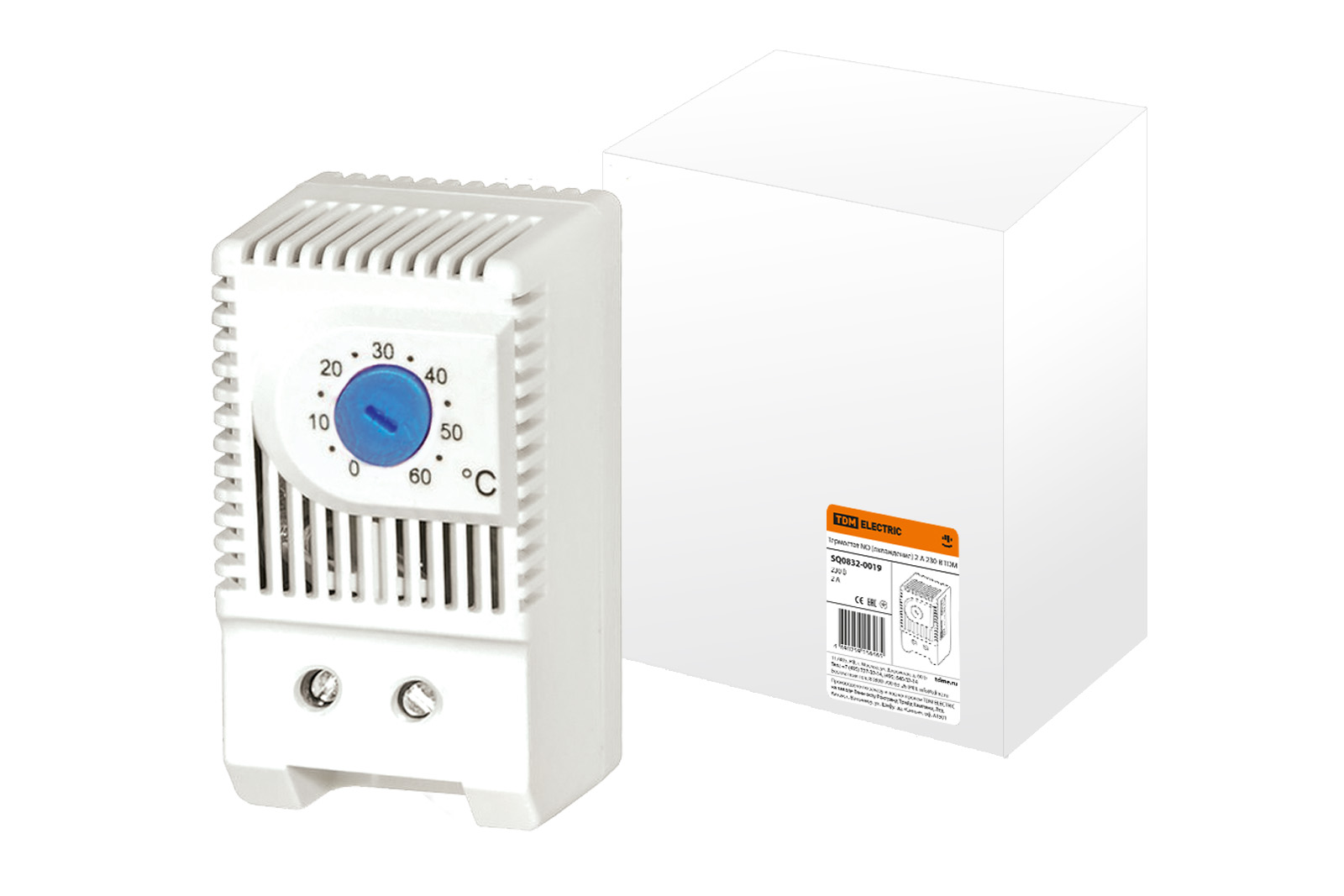

Термостат NO (охлаждение) 2А 230В TDM SQ0832-0019 200 13,1 48 45 20
Термостат NС (обогрев) 10А 230В TDM SQ0832-0020 200 13,1

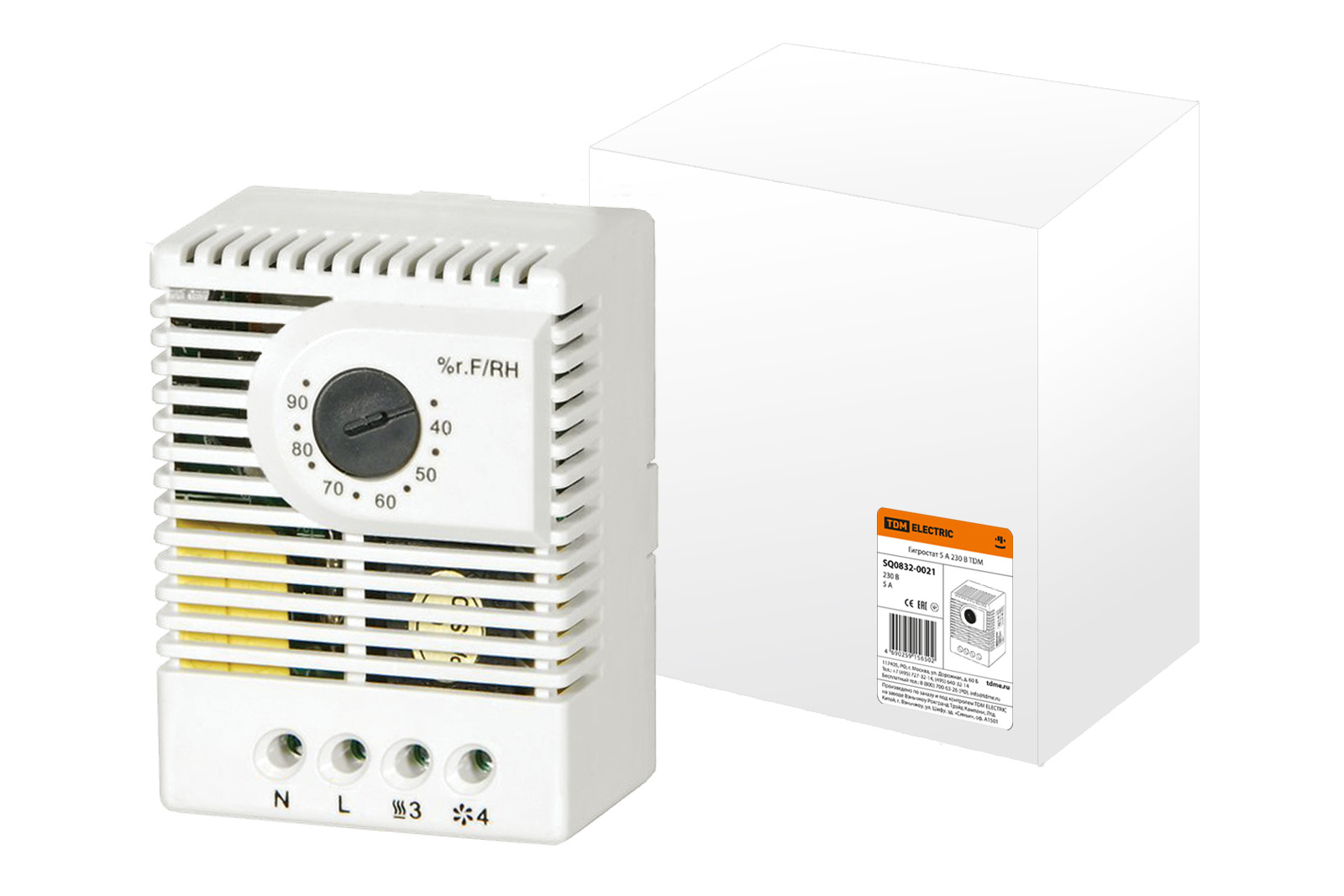

Гигростат 5А 230В TDM SQ0832-0021 150 13,6 45,5 26,5 26,5

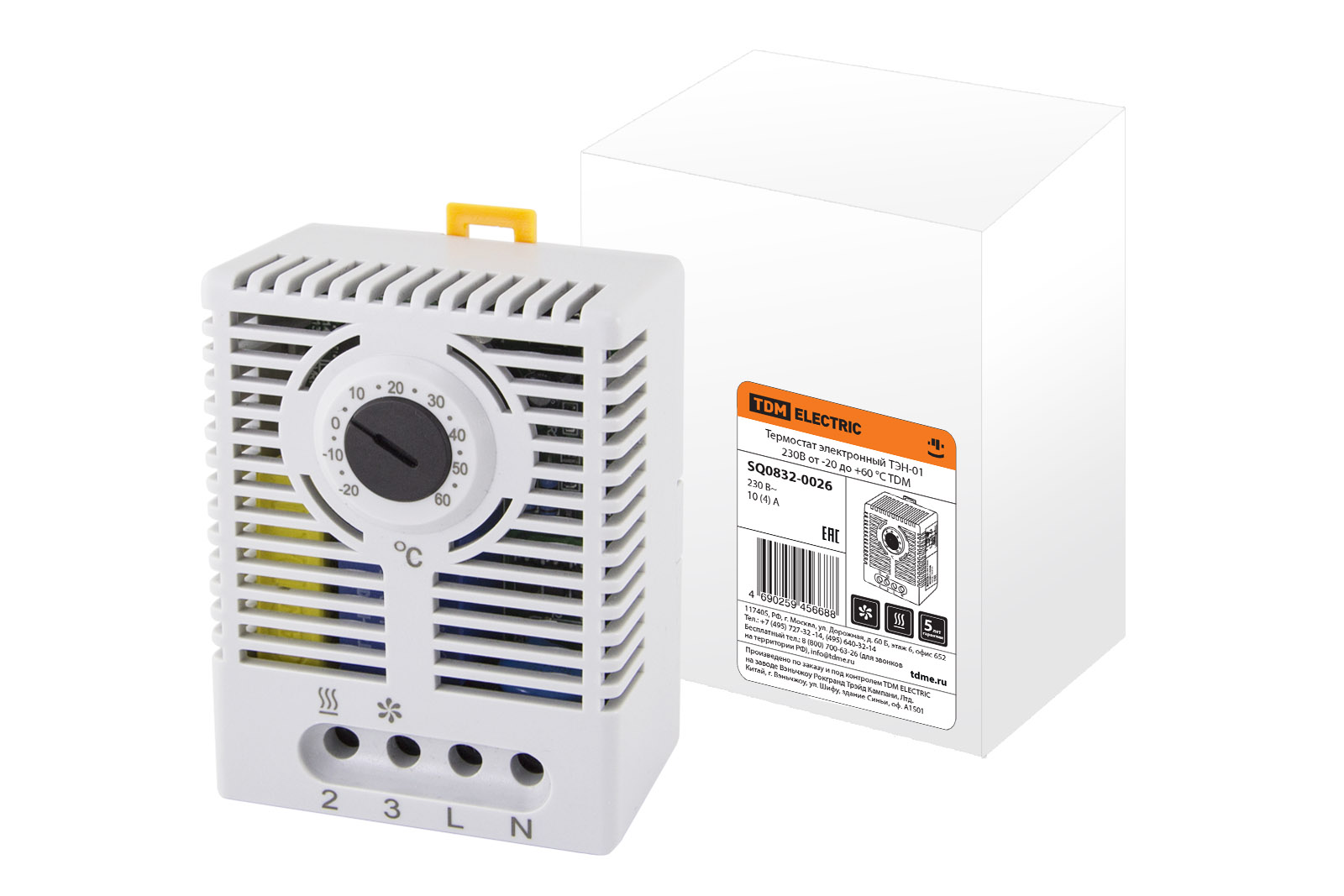

Термостат электронный ТЭН-01 230В от -20 до +60 °C TDM SQ0832-0026 150 12,6

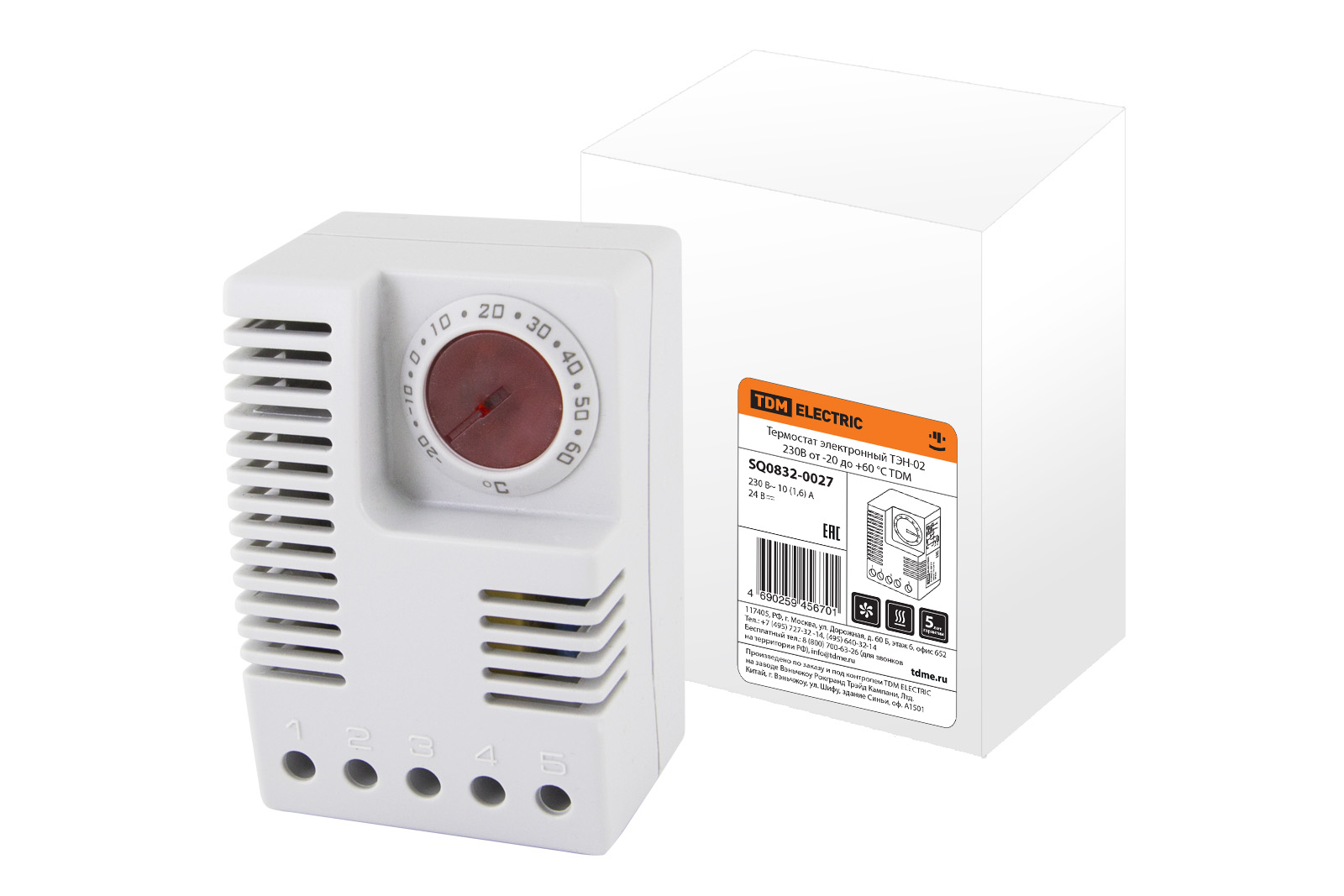

Термостат электронный ТЭН-02 230В от -20 до +60 °C TDM SQ0832-0027 150 12,4

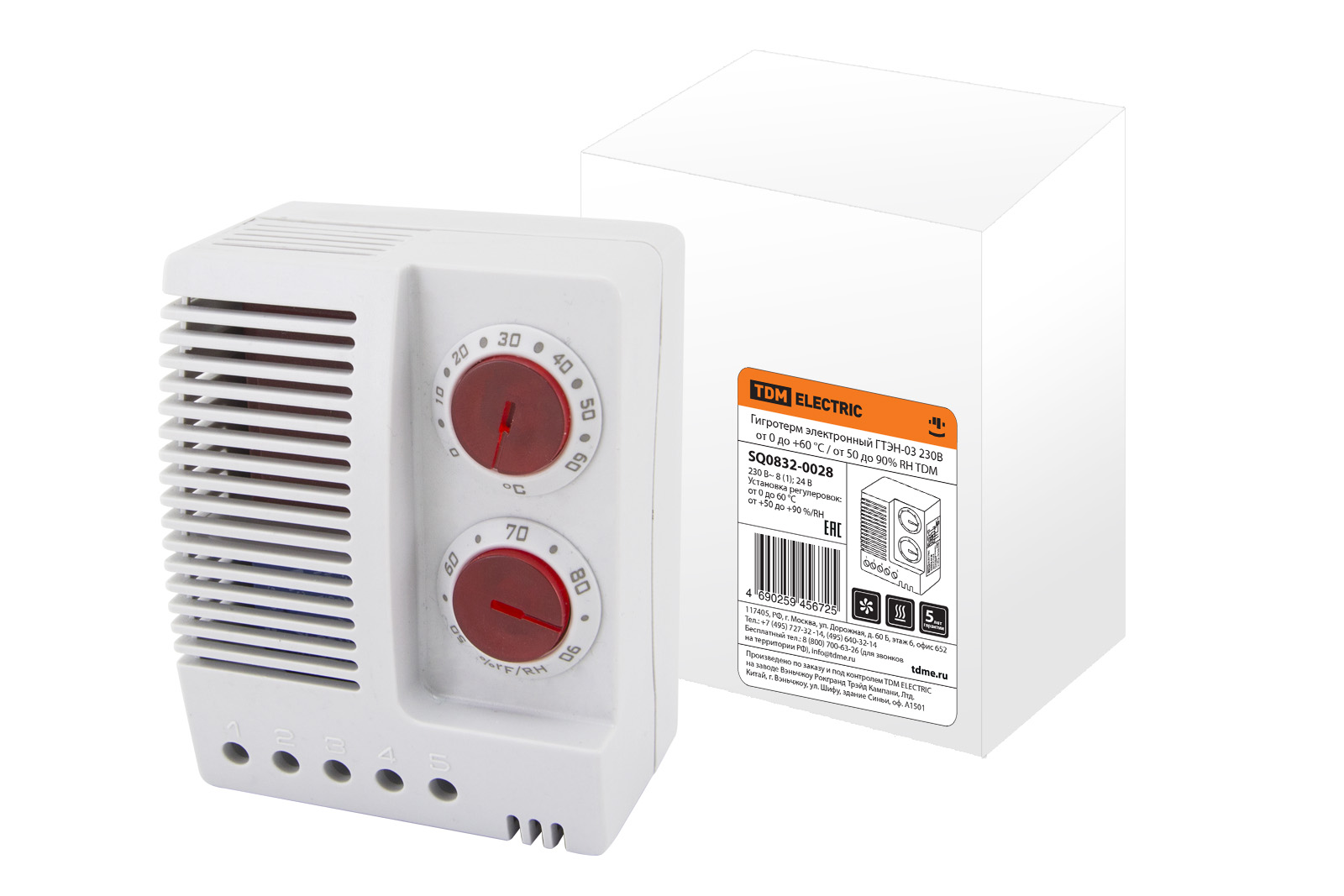

Гигротерм электронный ГТЭН-03 230В от 0 до +60 °C / от 50 до 90% RH TDM SQ0832-0028 100 15,4 43 27 26
