Щиты этажные серии ЩЭ

TDM-SQ0905-0161

Условные обозначения

  • Корпус ЩЭ 4 кв.
  • Щ – щит
  • Э – этажный
  • 4 кв. – количество квартир (от 2 до 4 квартир)

Назначение

  • Для дальнейшей сборки на своей основе устройств ввода.
  • Квартирного распределения и учёта электроэнергии в сетях 50 Гц 220 В.
  • Защиты отходящих квартирных линий от коротких замыканий, перегрузок.
  • Защиты от поражения электрическим током.
  • Для размещения слаботочной части (телефония, телевизионная, интернет коммутация).

Применение

  • Жилое строительство.

Материалы

  • Корпус - сертифицированная российская сталь (ГОСТ).
  • Покрытие корпуса – текстурированный полиэстеровый порошок.

Преимущества

  • Жесткая конструкция.
  • Удобство монтажа.
  • Высококачественное порошковое покрытие.

Конструкция

  • Надежные и эстетичные петли. Элементы заземления на дверце.
  • Удобная и практичная шина для подключения силовой магистрали.
  • Шина заземления со специальными сжимами для проводов.
  • Комплект закладных гаек и распорных болтов.



Наименование параметра Значение
Вид установки Навесной / встраиваемый
Степень защиты IP30
Толщина металла 0,8 – 1,2 мм
Цвет корпуса RAL 7035
Номинальный ток 63 – 400 А
Климатическое исполнение УХЛ4







Фото Наименование Артикул Масса изделия, кг Габаритные размеры, мм Размер ниши, мм

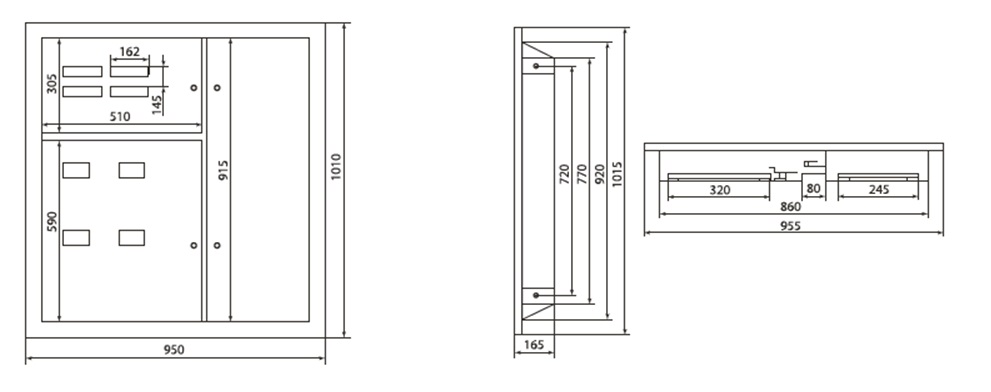

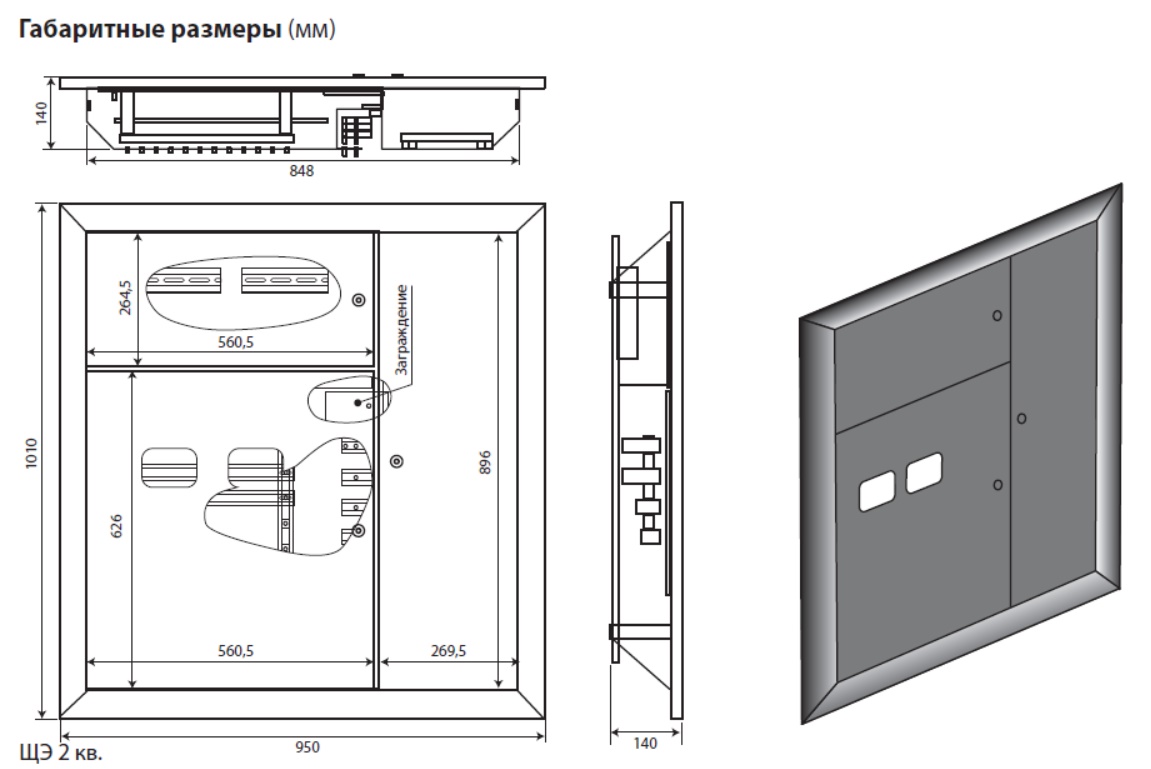

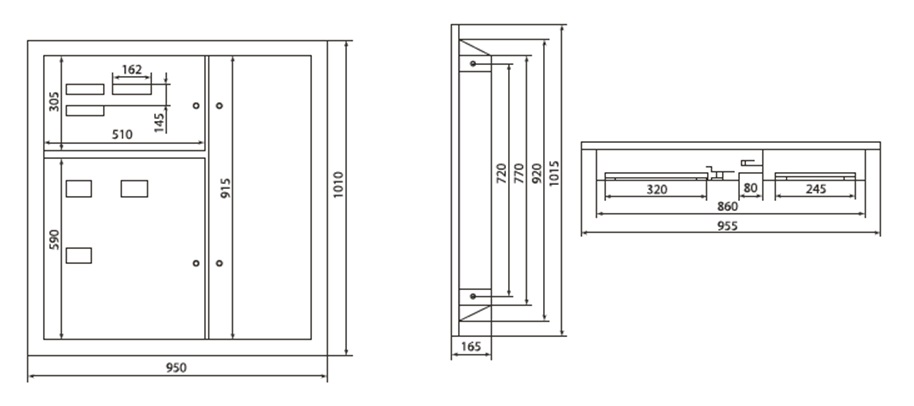

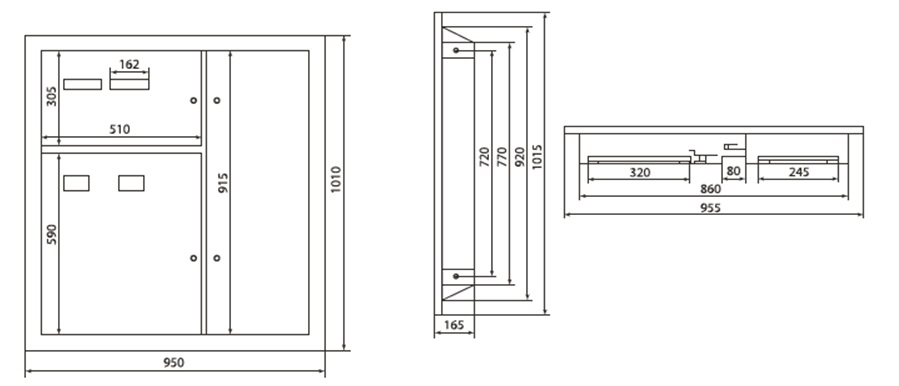

Корпус щита этажного 2 кв. SQ0905-0161 16,8 1010х950х165 920х860х140

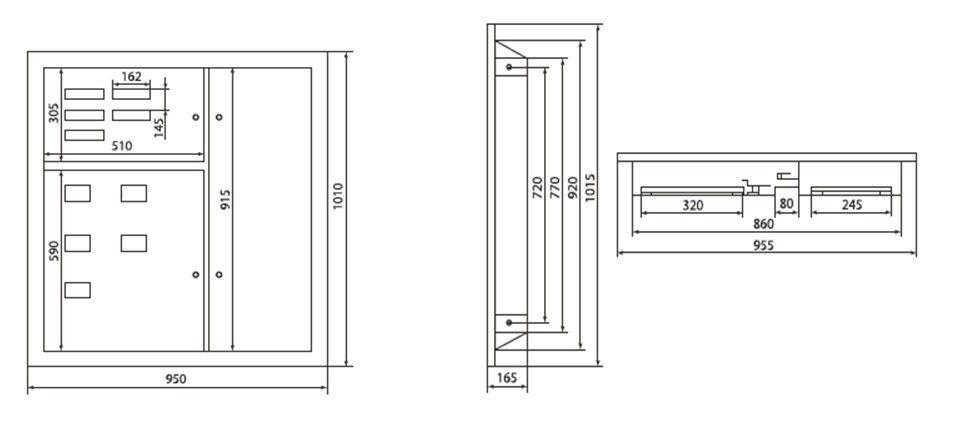

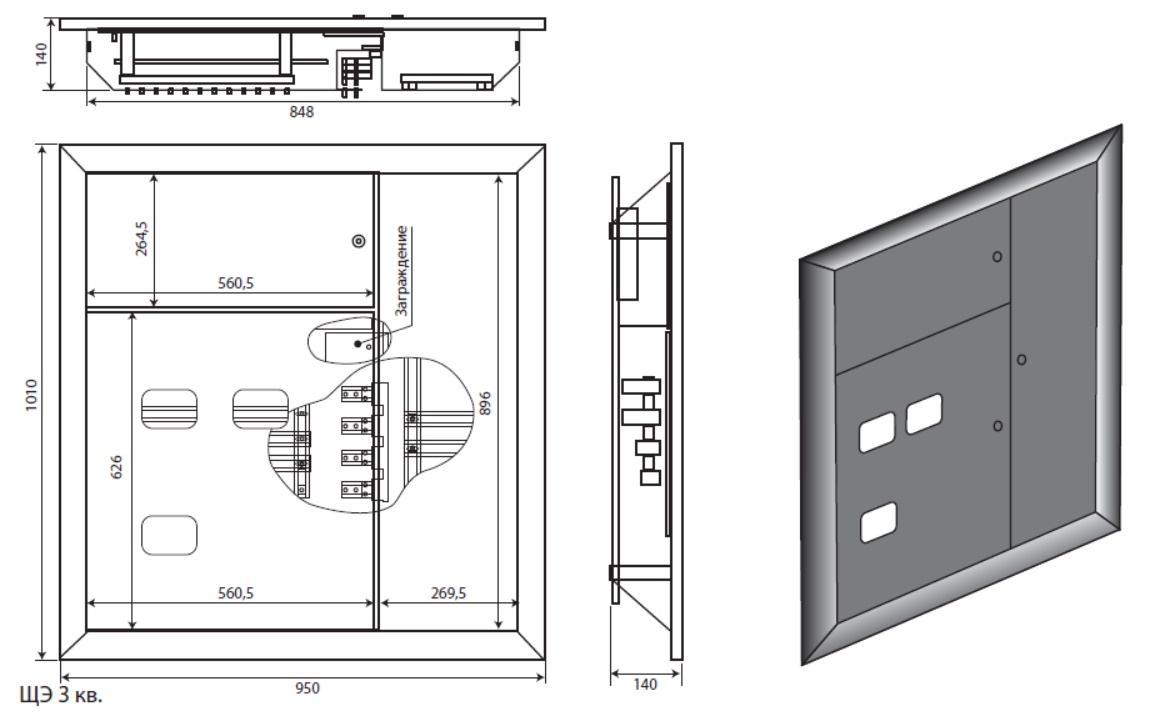

Корпус щита этажного 3 кв. SQ0905-0162 16,8 1010х950х165 920х860х140

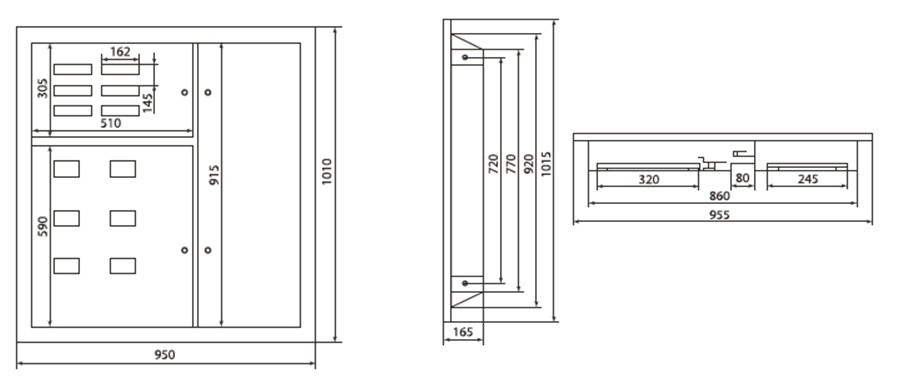

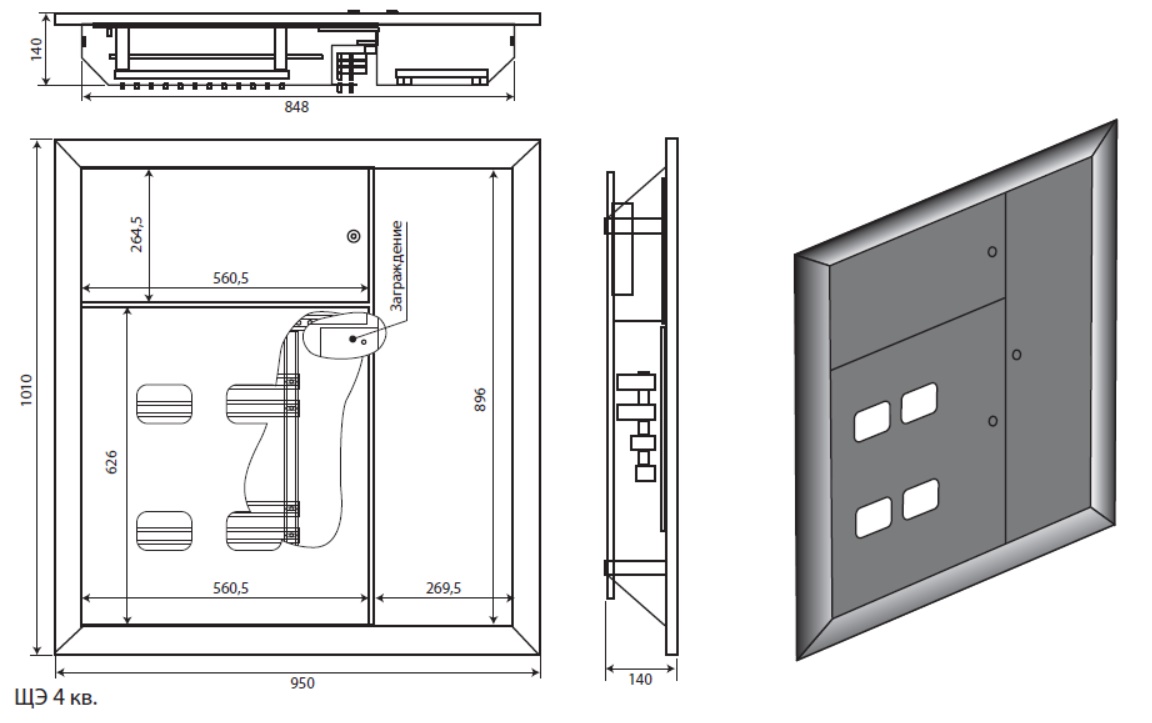

Корпус щита этажного 4 кв. SQ0905-0160 16,8 1010х950х165 920х860х140

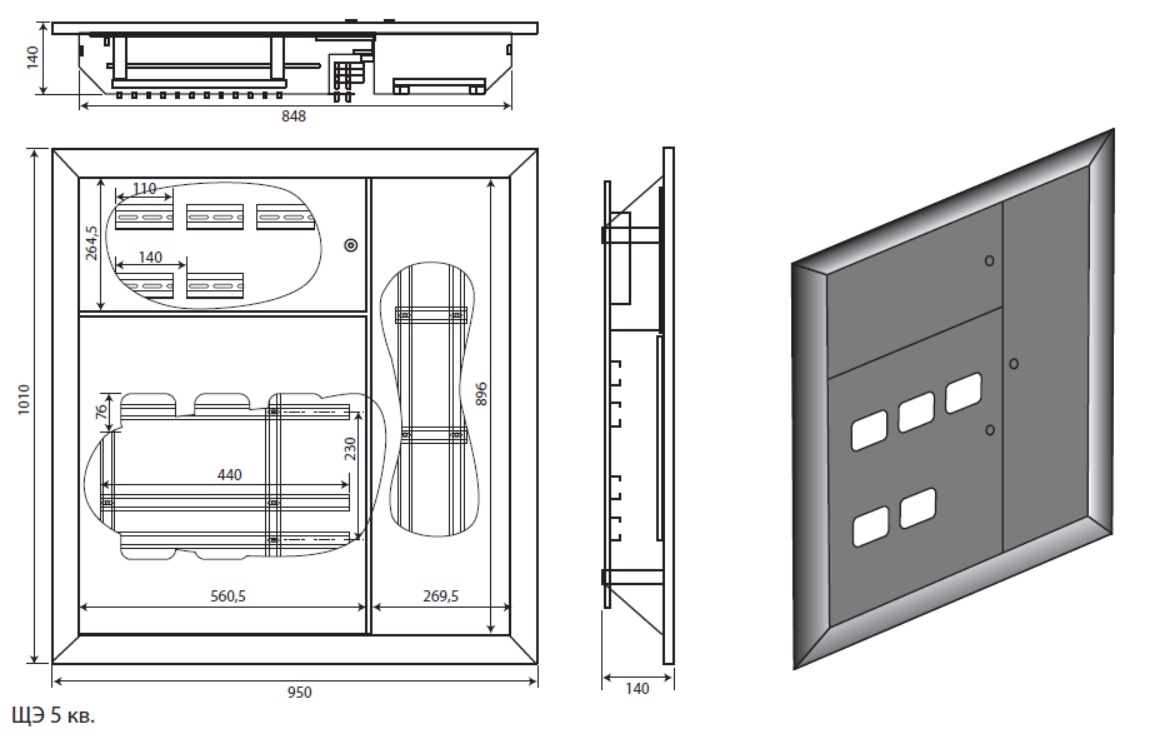

Корпус щита этажного 5 кв. SQ0905-0169 16,8 1010х950х165 920х860х140
Корпус щита этажного 6 кв. SQ0905-8809 16,8 1010х950х165 920х860х140
