Распределительные блоки на DIN-рейку серии РБ 4-х полюсные
Назначение
- для создания упорядоченных систем распределения в электрощитах
- для структурированного подключения отводных линий
Применение
- в электрощитах
- в промышленных установках
- на объектах электроснабжения
Материалы
- Токоведущие шины в блоках 160А выполнены из латуни, в блоках 200, 250, 400А – из меди.
- Корпус блоков изготовлен из негорючего полиамида PA66
Преимущества
- Простая и надежная система крепления блоков на DIN-рейку c возможностью крепления блоков на монтажную плату.
- Большое количество точек подключения при компактном размере блока.
- Защитный экран для защиты от случайных прикосновений к токоведущим частям.
| Изображение | Наименование | Артикул | Номинальный ток, А | Номинальное напряжение, В | Количество вводов, мм2 | Транспортная упаковка | |||
|---|---|---|---|---|---|---|---|---|---|
| Шин | Количество вводов на одну шину, кол-во х max. сечение проводника (мм2) | Кол-во, шт | Масса, кг | Размер, см | |||||
| Распределительные блоки РБ на DIN-рейку 4-х полюсные | |||||||||
 |

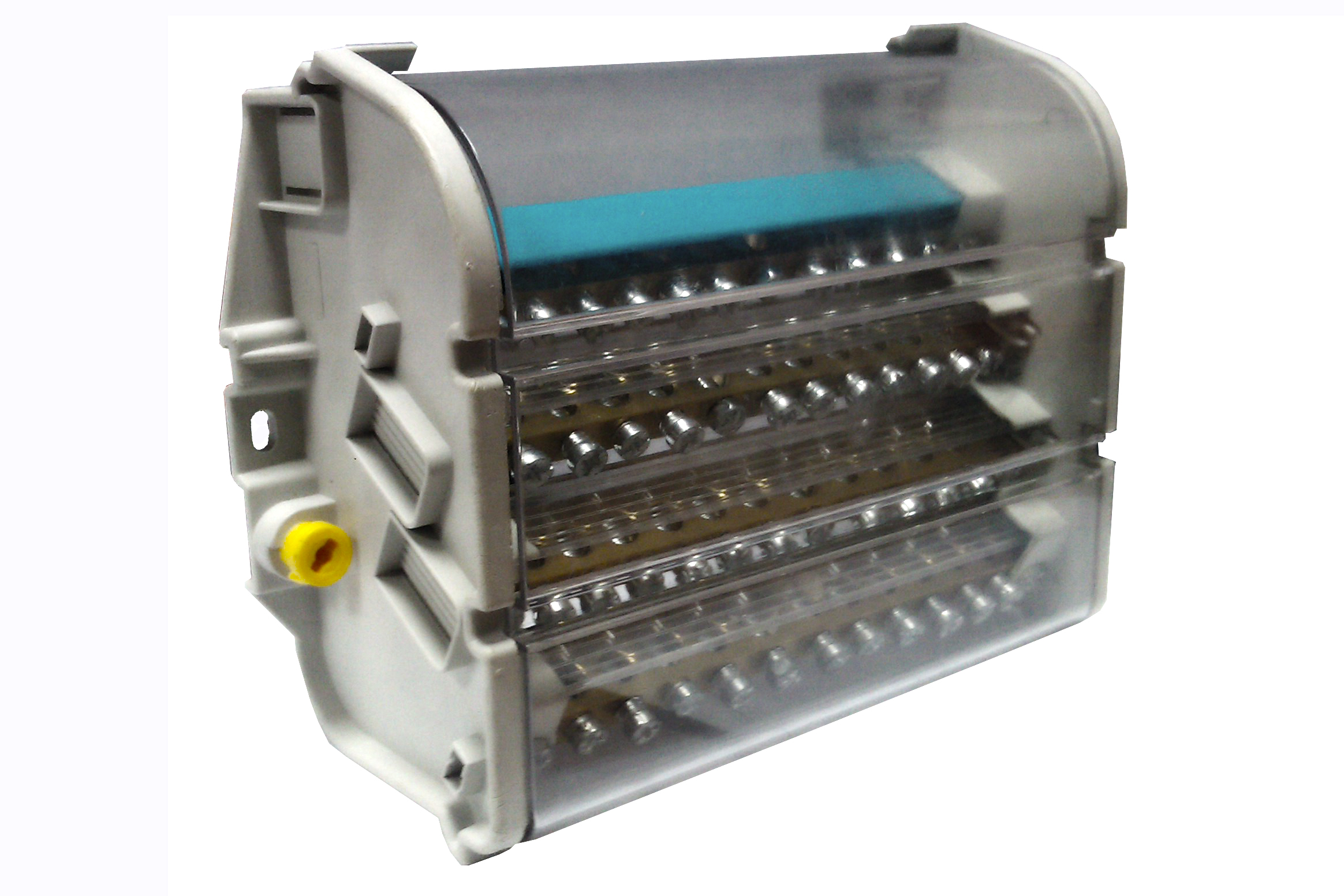

Распределительный блок на DIN-рейку РБ-160 4П 160А (4 шины 2x9+2x8+7x7+1x12) TDM | SQ0823-0007 | 160 | 660 | 4 | 2х65мм2 + 2х50мм2 + 7х40мм2 + 1х120мм2 | 20 | 16 | 39,5x29,5x42 |
| Распределительный блок на DIN-рейку РБ-200 4П 200А (4 шины10xM6+1хM8) TDM | SQ0823-0008 | 200 | 660 | 4 | 10 вводов под болт M6 + 1 ввод под болт M8 | 10 | 18 | 45x37x31 | |
| Распределительный блок на DIN-рейку РБ-250 4П 250А (4 шины10xM6+1хM8) TDM | SQ0823-0009 | 250 | 660 | 4 | 10 вводов под болт M6 + 1 ввод под болт M8 | 10 | 18 | 45x37x31 | |
| Распределительный блок на DIN-рейку РБ-400 4П 400А (4 шины10xM6+1хM8) TDM | SQ0823-0010 | 400 | 660 | 4 | 10 вводов под болт M6 + 1 ввод под болт M8 | 10 | 20 | 52x33,5x37 | |
