Изоляторы опорные шинные РО-1

TDM-SQ0807-0042

Назначение

  • Крепление токоведущих шин внутри силовых шкафов, а также для неподвижной фиксации и изоляции частей, находящихся под напряжением, от корпуса и панелей сборки

Применение

  • Сборка панелей ЩО-70 и ЩО-91 различного исполнения.

Материалы

  • Корпус изолятора опорного РО-1К (керамика) выполнен из электротехнической керамики.

Конструкция

  • Каждая шина устанавливается минимум на двух изоляторах (на концах шины).
  • Возможна установка промежуточных изоляторов (в зависимости от схемы монтажа и длины шины).

Преимущества

  • Простое, быстрое и надежное крепление токоведущих шин к поверхности шкафа.
  • Ударный ток (амплитудное значение) до 50 кА.
  • Несколько вариантов исполнения изоляторов РО-1 (пластик, керамика).



Изображение Наименование Артикул Номинальное напряжение, В Ударный ток (амплитудное значение), кА Транспортная упаковка
Количество, шт. Масса, кг Размер, см.

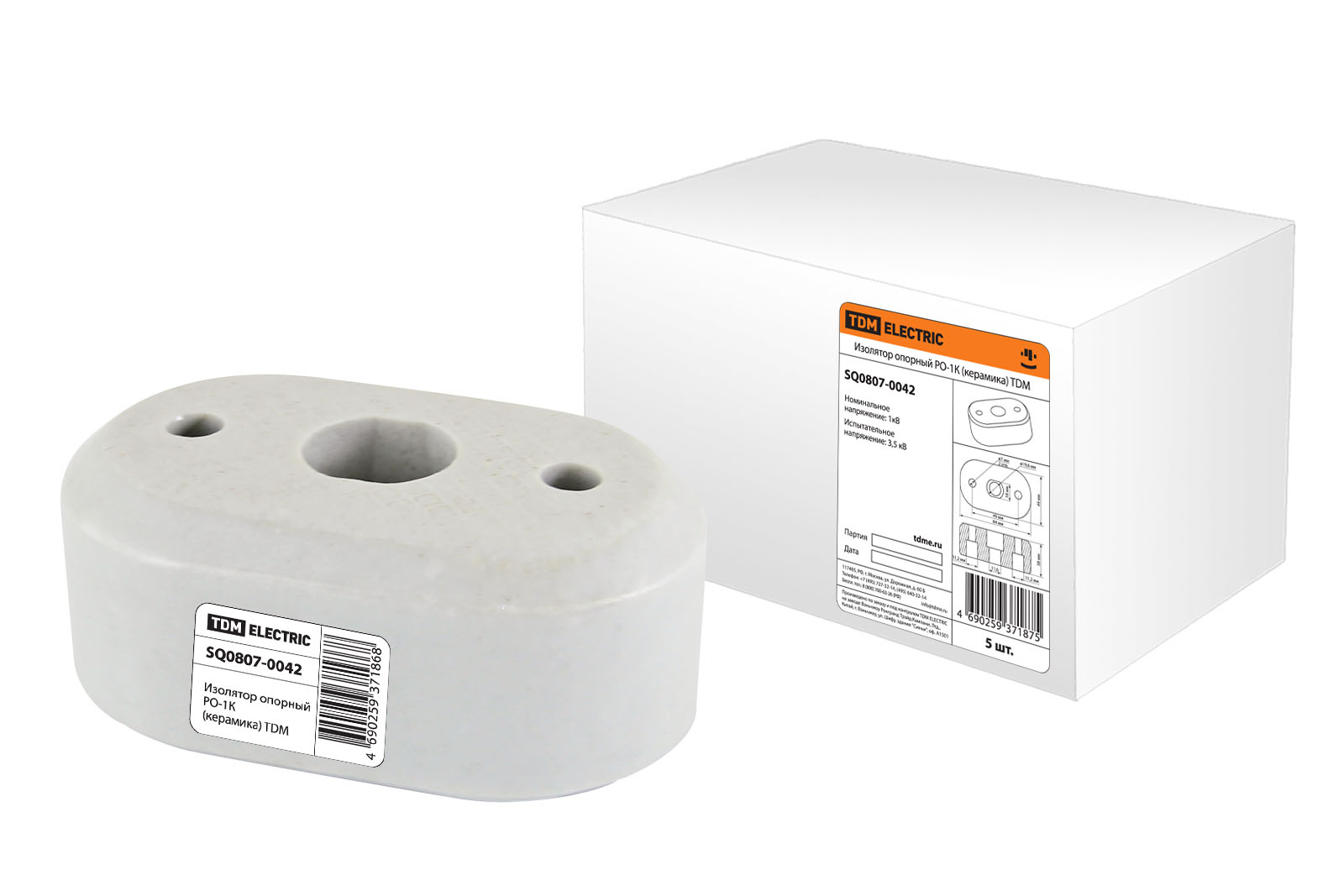

Изолятор опорный РО-1К (керамика) TDM SQ0807-0042 до 1000 до 50 50 15,2 30х22х18

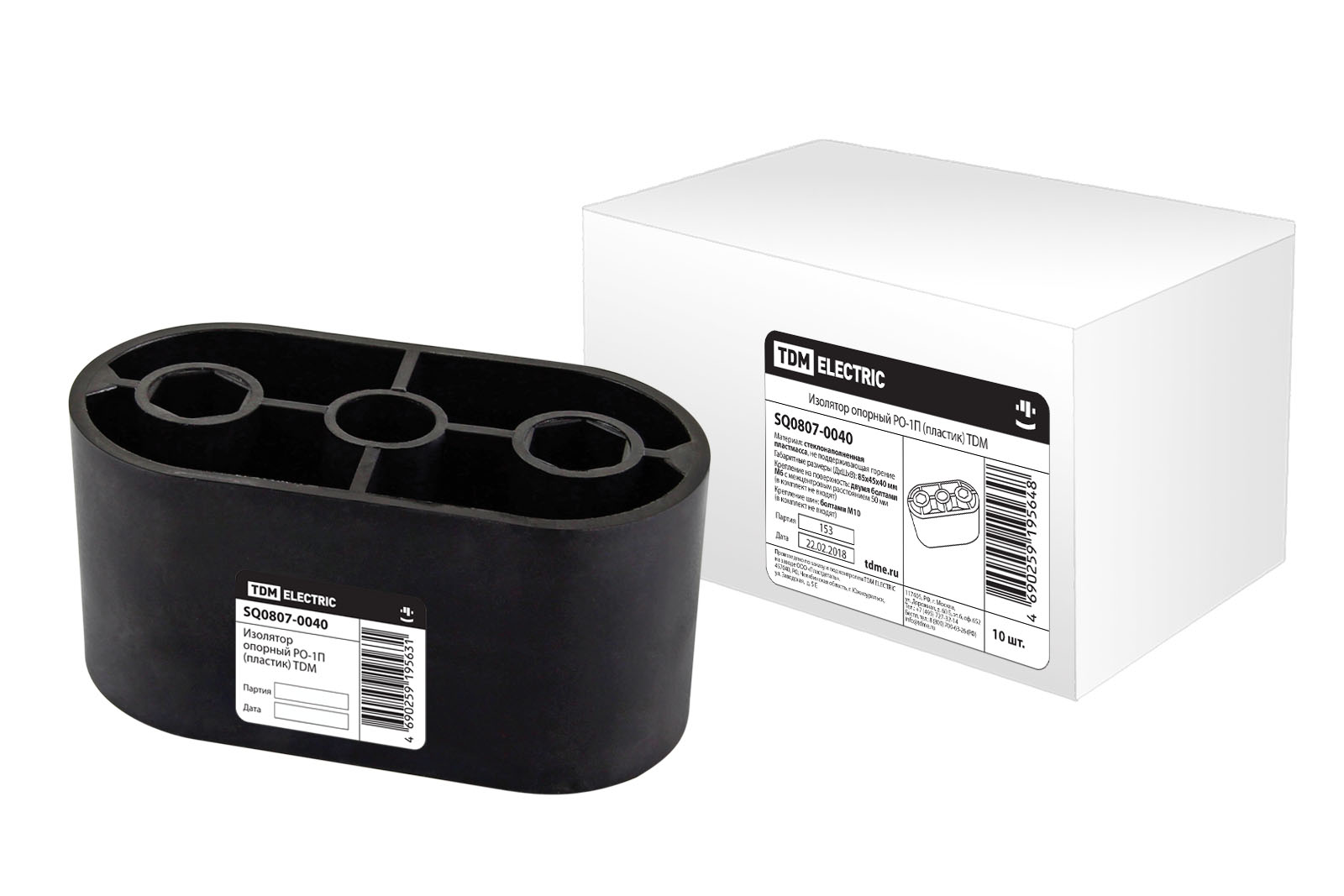

Изолятор опорный РО-1П (пластик) TDM SQ0807-0040 до 1000 до 50 160 13 46х18х35
