Изоляторы шинные "Лесенка"
Назначение
- Для крепления токоведущих шин внутри силовых шка¬фов или сборок, а также для неподвижной фиксации и изоляции частей, находящихся под напряжением, от корпуса и панелей сборки.
Материалы
- Корпус изоляторы выполнен из диэлектрического пластика, армированного стекловолокном (BMC – Bulk-Mould Composite).
- В «тело» изоляторов армированы латунные гайки для крепления к металлоконструкциям корпуса и к шине.
Преимущества
- Возможность крепления шин большой длины с одинаковым межфазным расстоянием без дополнительного выравнивания.
- Материал корпуса изолятора не подвержен старению, обладает удельной прочностью, сравнимой со сталью, негорюч и ударопрочен.
- Для установки шин минимально требуется два изоляторах (на концах шкафа).
|
|
| Наименование параметра | Значение |
|---|---|
| Плотность материала, г/см | 1,75-1,95 |
| Электрическое сопротивление, Ом | 1х1012 |
| Впитывание влаги, мг | Менее 20 |
| Усадка | Менее 15% |
| Ударная вязкость, кДж/м2 | Более 25 |
| Прочность на изгиб, МПа | Более 123 |
| Изображение | Наименование | Артикул | Напряжение пробоя, кВ | Максимальный рабочии ток, А | Транспортная упаковка | ||
|---|---|---|---|---|---|---|---|
| Кол-во, шт | Масса, кг | Размер, см | |||||
 |

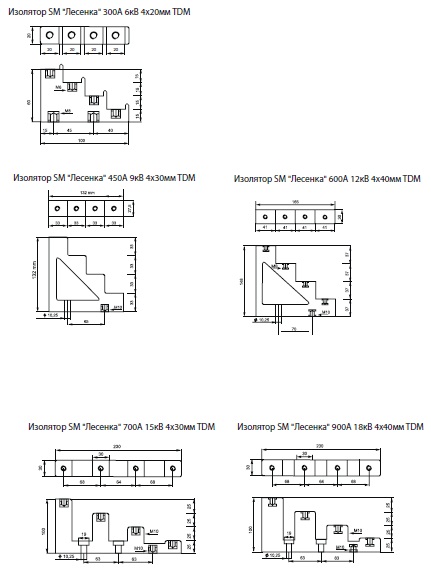

Изолятор SM "Лесенка" 300А 6кВ 4х20мм TDM | SQ0807-0013 | 6 | 300 | 84 | 15 | 26x21x15,5 |
 |

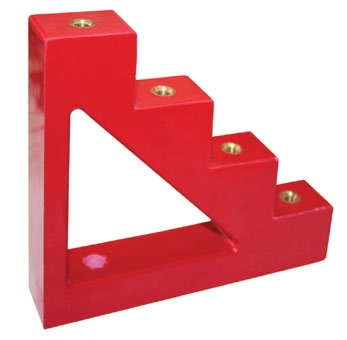

Изолятор SM "Лесенка" 450А 9кВ 4х30мм TDM | SQ0807-0014 | 9 | 450 | 20 | 15 | 27,5x17,5x16,5 |
 |

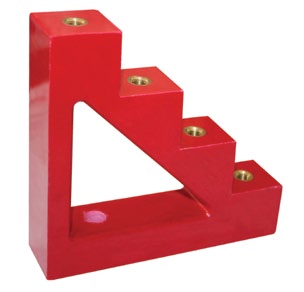

Изолятор SM "Лесенка" 600А 12кВ 4х40мм TDM | SQ0807-0015 | 12 | 600 | 20 | 15 | 30,5x21,5x16,5 |
 |

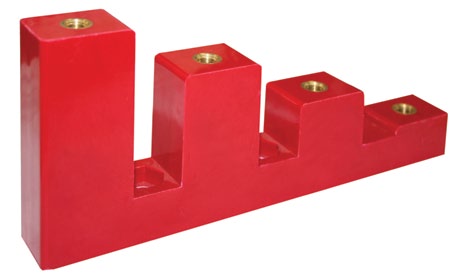

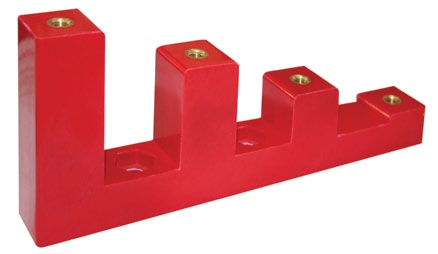

Изолятор SM "Лесенка" 700А 15кВ 4х30мм TDM | SQ0807-0016 | 15 | 700 | 20 | 15 | 31x24x14 |
 |
Изолятор SM "Лесенка" 900А 18кВ 4х40мм TDM | SQ0807-0017 | 18 | 900 | 20 | 15 | 31x24x14 |
