Система контроля микроклиматом в шкафах. Обогреватели с вентилятором ОШВт

Назначение

Система контроля микроклиматом в шкафах. Обогреватели с вентилятором ОШВт

  • Быстрый нагрев и поддержание температуры воздуха в объеме электрощита.
  • Поддержание температуры воздуха, а также для предотвращения образования конденсата и, как следствие, коррозии металлических элементов электрощита.
  • Регулирование температуры воздуха при помощи встроенного термостата.
  • Защита от перегрева свыше 135 °C при помощи термовыключателя (время восстановления работоспособности 10 мин, при этом температура на корпусе радиатора должна быть ниже 85 °C).

Применение

  • Обогрев электрических шкафов, корпусов, боксов.

Материалы

  • Радиатор выполнен из алюминия.

Конструкция

  • Обогреватель представляет собой вентилятор и нагревательный элемент, размещенные в защитном корпусе.
  • На торцевой части под крышкой установлены термостат и клеммная колодка для подключения обогревателя к сети. Нагревательный элемент представляет собой позистор (терморезистор с положительным температурным коэффициентом), электрическое сопротивление которого, а, следовательно, и потребляемая мощность, зависит от температуры поверхности (чем выше температура позистора, тем меньше потребляемая мощность).

Преимущества

  • Обратная связь «сопротивление – потребляемая мощность» не допускает перегрева элементов конструкции, обеспечивая этим полную пожарную безопасность, а также препятствует возникновению каких–либо окислительных процессов (сжигание кислорода, образование СО, выделение специфических запахов горения частиц пыли), которые нередко присутствуют на поверхности высокотемпературных ТЭНов.
  • Пластмассовый корпус обеспечивает двойную изоляцию и служит в качестве защиты от касания горячей поверхности.
  • Срок непрерывной работы нагревателей составляет не менее 20 000 часов без изменений электронных характеристик (точка переключения, сопротивление).
  • Температурное защитное выключение для защиты от перегрева при отказе вентилятора, автоматический повторный запуск.
  • Установка на стандартную DIN-рейку 35 мм, резьбовое соединение (М6).

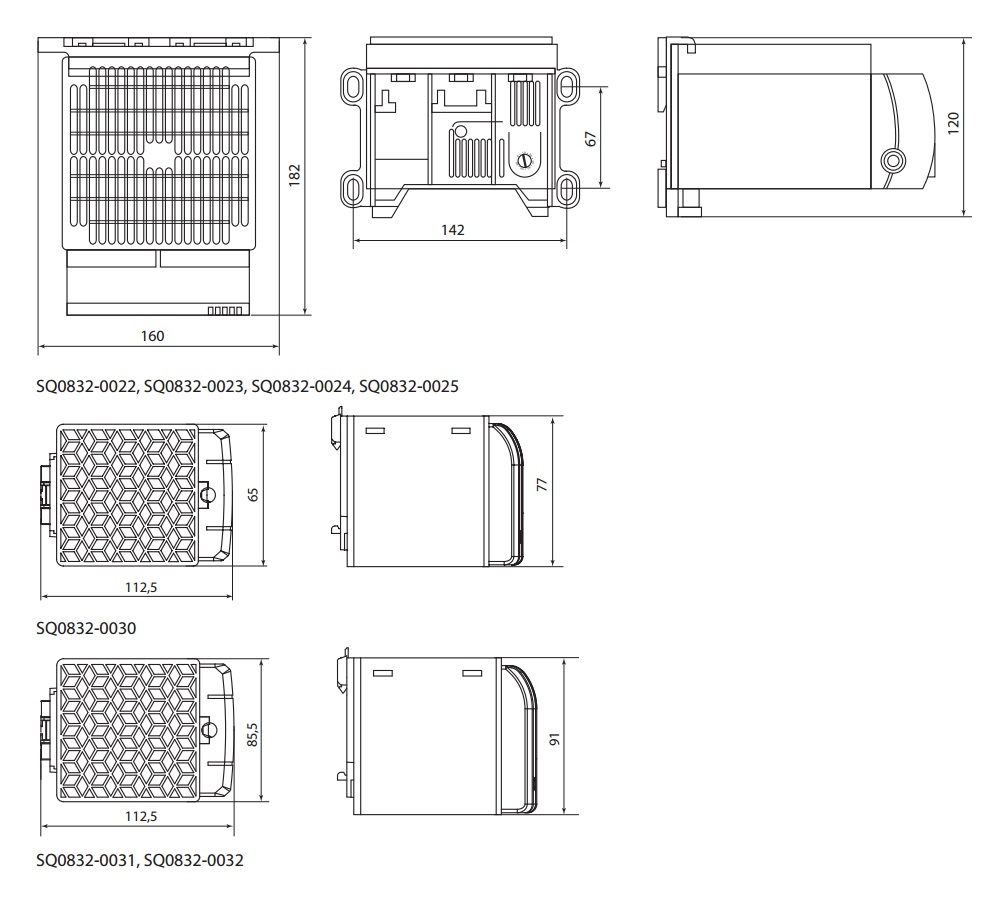

Технические характеристики

Наименование параметра Значение
Типоисполнение обогревателя ОШВт-800 ОШВт-900 ОШВт-1000 ОШВт-1200
Номинальное напряжение, В 230
Мощность нагрева, Вт 800 900 1000 1200
Максимальный пусковой ток, А 8,5 10 11 13
Нагревательный элемент позистор РТС (терморезистор с положительным температурным коэффициентом)
Ориентация в пространстве горизонтальная, крепление к монтажной панели, воздушный поток вверх
Диапазон рабочих температур °С от -45 до +70
Степень защиты IP20
Соответствие стандартам ГОСТ IEC 60335-1-2015
Материал радиатора алюминий
Клеммы подключения винтовые, двухполюсный зажим, провод сечением до 2,5 мм2, крепежный винт с разгрузкой от усилий натяжения, max закручивающий момент 0,8 Нм, цвет проводника: красный (фазный), синий (нейтраль)
Крепление устройства DIN-рейка 35 мм, резьбовое соединение (М6)
Диапазон регулировки уставки термостата, °С от 0 до +60
Характеристика осевого вентилятора, м3/ч 160



Ассортимент

Изображение Номенклатура Артикул Мощность нагрева, Вт Расчетная внешняя поверхность обогреваемых шкафов, м2 Транспортная упаковка
Количество, шт. Масса, кг Габаритные размеры, мм
Длина Ширина Высота

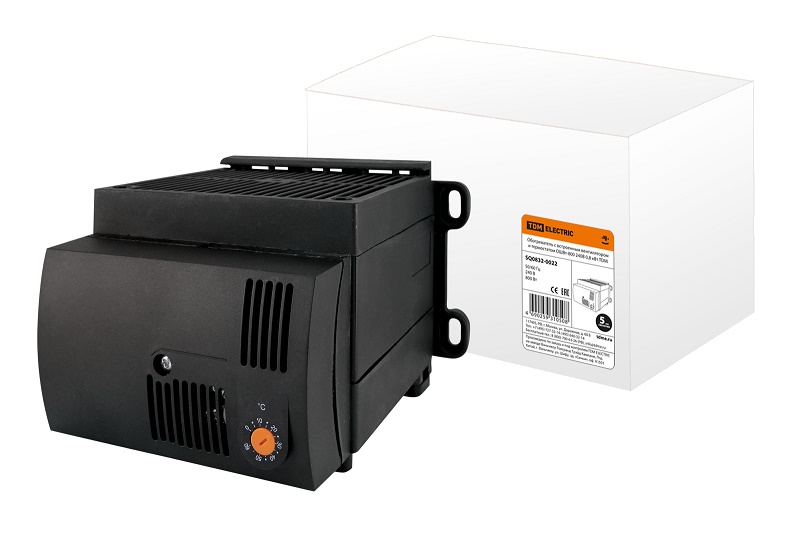

ггггггггггггггггггггггггггггггггггггггггггггггггггггг Обогреватель с встроенным вентилятором и термостатом ОШВт-800 240В 0,8 кВт TDM SQ0832-0022 800 6 8 12 490 450 220
Обогреватель с встроенным вентилятором и термостатом ОШВт-900 240В 0,9 кВт TDM SQ0832-0023 900 7
Обогреватель с встроенным вентилятором и термостатом ОШВт-1000 240В 1 кВт TDM SQ0832-0024 1000 8
Обогреватель с встроенным вентилятором и термостатом ОШВт-1200 240В 1,2 кВт TDM SQ0832-0025 1200 10
