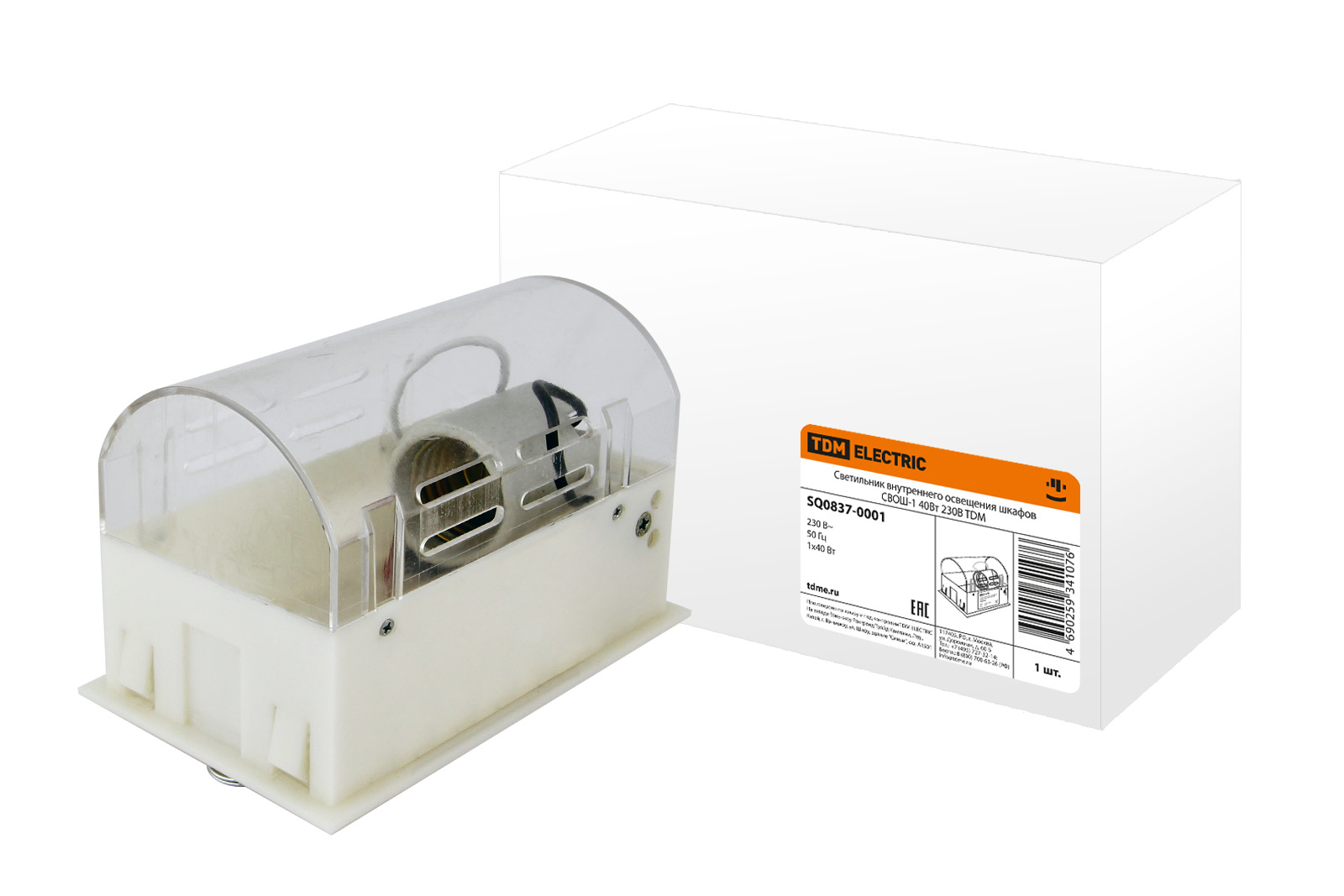

Светильник внутреннего освещения шкафов серии СВОШ-1

TDM-SQ0837-0001

Назначение

  • Для внутреннего освещения камер КСО, ячеек КРУ и другого электрощитового оборудования.

Применение

  • Освещение монтажных панелей в электрощитах.
  • Подсветка приборов учета электроэнергии.
  • Освещение зоны ремонта КСО и КРУ.

Материалы

  • Корпус выполнен из ударопрочного пластика, не поддерживающего горение.
  • Патрон – из керамики.

Преимущества

  • Наличие выключателя позволяет производить замену лампы СВОШ-1 без отключения шкафа от электрической сети.
  • Стойкость корпуса к ударным нагрузкам.
  • Хорошие электроизоляционные свойства.
  • Возможность использования ламп накаливания 230 и 36 В с цоколем Е27 и мощностью до 40 Вт, а также светодиодных ламп с цоколем Е27, подходящих по габаритам (45х75 мм).

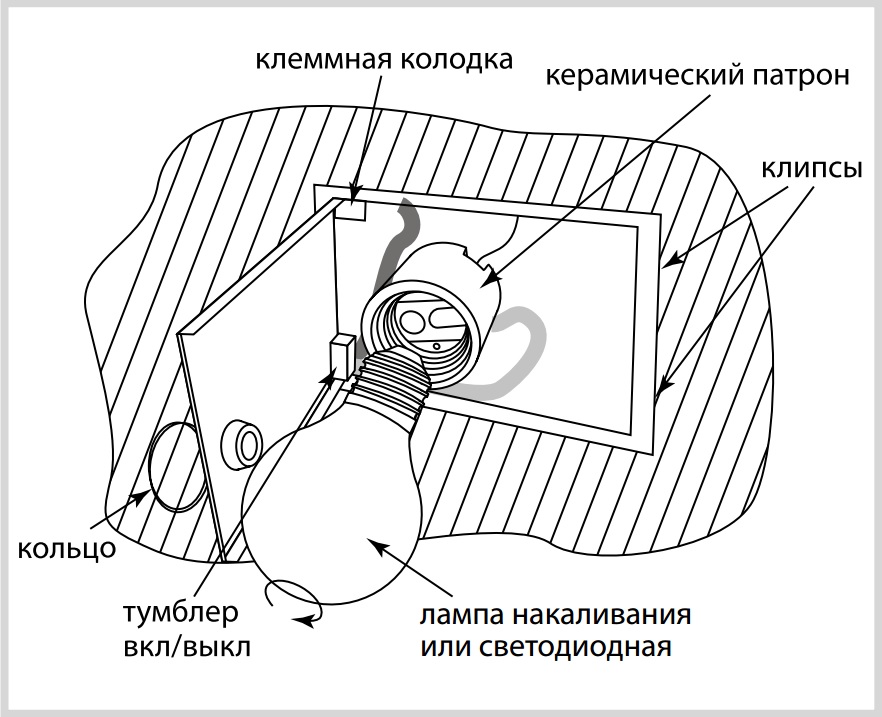

Конструкция

  • Клипсы на корпусе для легкой установки в щит.
  • Керамический патрон и тумблер на дверце.
  • Винтовая клеммная колодка, для подключения к сети питания на корпусе.

Комплектация

  • Светильник внутреннего освещения шкафов СВОШ-1 – 1 шт.
  • Руководство по эксплуатации. Паспорт – 1 шт.
  • Упаковка – индивидуальная коробка со стикером и штрихкодом – 1 шт.



Наименование параметра Значение
Номинальное напряжение, В ~230
Максимальная мощность лампы накаливания (Е27), Вт 40
Сечение подключаемых проводников, мм2 0,75–1,5
Минимальное расстояние до освещаемого объекта, м 0,2
Материал корпуса АБС-пластик UL94 V-O (негорючий)
Материал патрона керамика
Климатическое исполнение УХЛ3
Диапазон рабочих температур, °С от –10 до +40
Степень защиты IP20



Изображение Номенклатура Артикул Транспортная упаковка
Коэффициент Масса, кг Размер, см
Светильник внутреннего освещения шкафов СВОШ-1 40Вт 220В TDM SQ0837-0001 50 11 46,5х28х45
