Комплект заземления №1 для частного дома

TDM-SQ2402-0001

Назначение

  • Для создания внешнего выносного заземления любых типов зданий площадью по земле не более 250 м², напряжением сети 230 В на грунтах: садовая земля, торф, чернозем, глина*.
  • В качестве дополнительного комплекта для создания внешнего выносного заземления зданий площадью по земле более 250 м, напряжением сети 380–400 В на грунтах: суглинок (песок, глина, ил), супесок (песок, глина), песок*.

* Комплект заземления не предназначен для использования в скальных, гравийных и других типах твердых грунтов.

Применение

  • Частные дома.
  • Складские помещения.
  • Административные здания и сооружения.
  • Объекты связи и другие промышленные объекты.

Преимущества

  • Монтаж выносного заземления без сварочных работ.
  • Сохранность штырей в некислых грунтах до 30 лет благодаря слою меди 0,25 мм.
  • Наличие в комплекте антикоррозийной пасты и гидроизоляционной ленты для защиты соединений от коррозии.

Комплектация

  • Комплект заземления №1, для частного дома – 1шт.
  • Упаковка – индивидуальная коробка со стикером и штрихкодом – 1шт.
  • Руководство по эксплуатации. Паспорт – 1шт.




Изображение Наименование Количество, шт Материал Технические характеристики Назначение

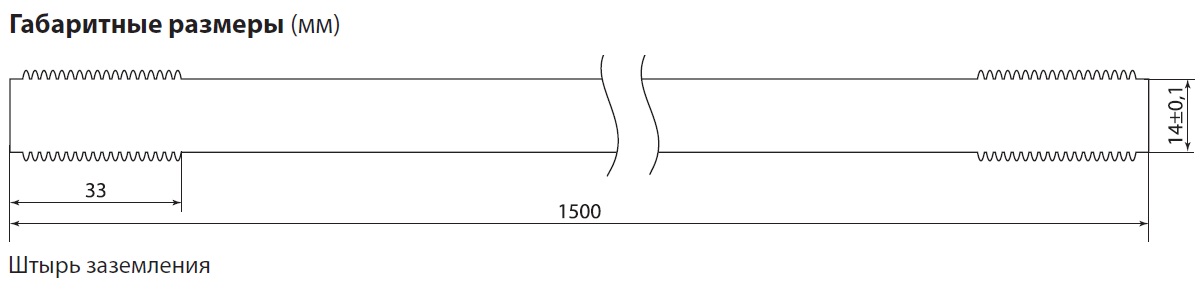

Штырь заземления 6 сталь покрытие – медь 99,9% (толщина ≥ 0,25 мм) электрод с резьбой 5/8 диаметром 14 мм глубина погружения – до 30 м; слой меди обеспечивает сохранность штыря в некислых грунтах до 30 лет непосредственное электрическое соединение с землёй

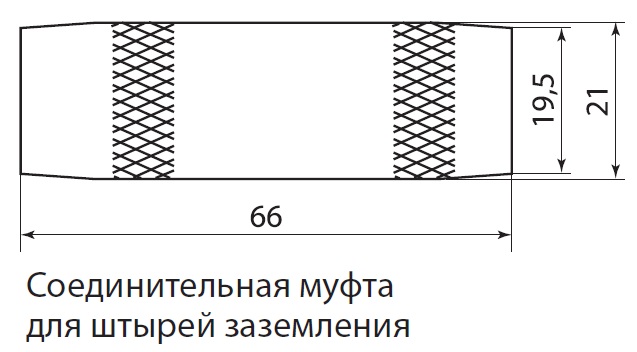

Соединительная муфта для штырей заземления 4 латунь имеет внутреннюю резьбу 5/8 и специальное рифление на поверхности, увеличивающие сцепление соединение штырей ø 14 мм; соединение штыря и ударной головки; защита стержня от механических повреждений при погружении в грунт

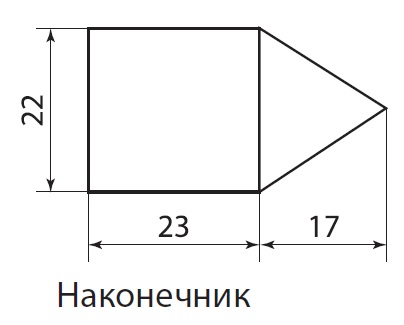

Наконечник 3 сталь внутренняя резьба 5/8 передача ударной нагрузки непосредственно на слои грунта

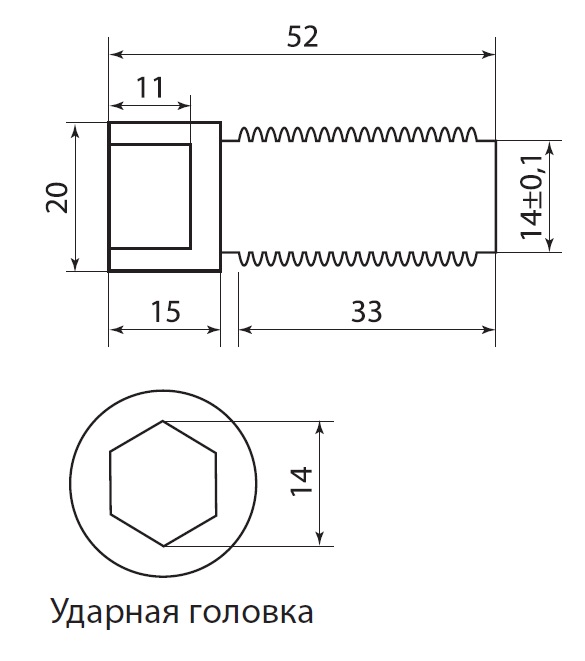

Ударная головка 1 сталь внешняя резьба 5/8 защита от ударной нагрузки элементов штыря заземления при монтаже

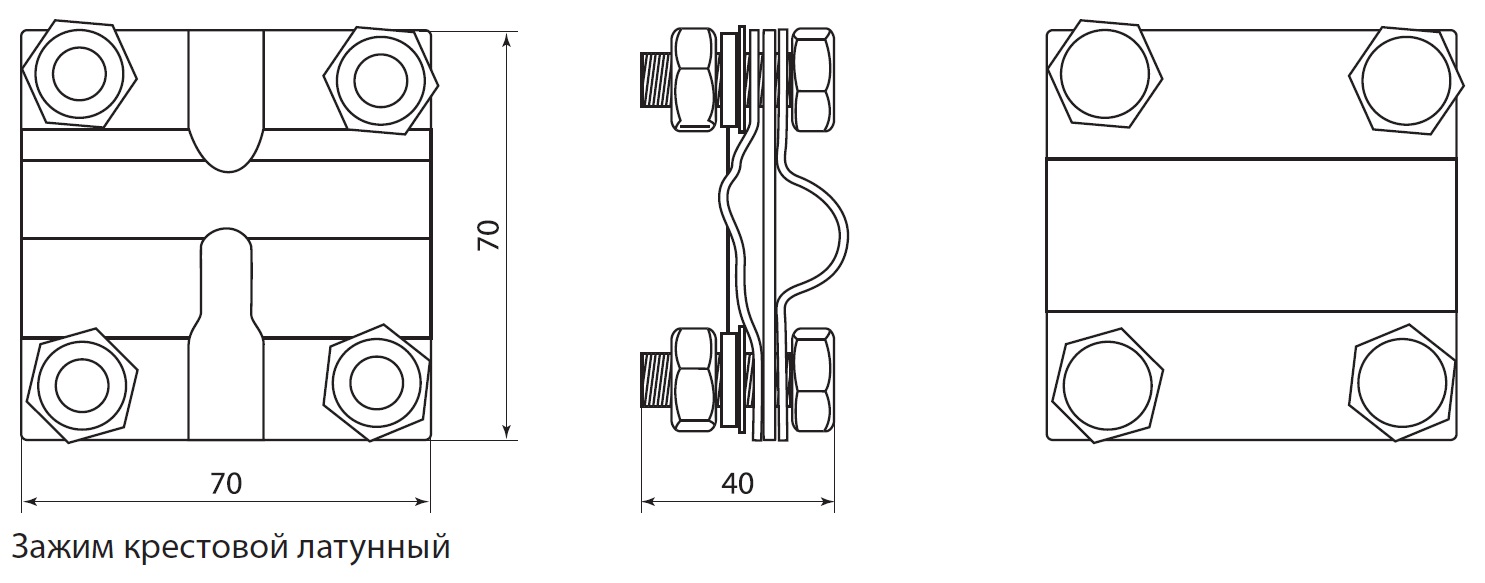

Зажим крестовой латунный 3 пластины – латунь болты – сталь зажимы – 70х70 мм; болты – М8х35 (4 шт.) соединение штыря заземления с проводником (круглого сечения: 25-50 мм2 квадратного сечения: от 2х20 до 3х25 мм)
Лента гидроизоляционная 1 основа – синтетическая резина клеевой слой – липкая мастика двухслойная, цвет – черный размер ленты в рулоне – 1,8х50х3000 мм; температура использования – от -40 до +90 °С защита от коррозии мест соединения проводника и стержня в крестовом зажиме
Паста антикоррозийная токопроводящая 1 минеральное масло, загустители, цинковая электропроводящая композиция   смазка резьбовых соединений, соединения проводника с пластинами крестового зажима

Изображение Номенклатура Артикул Транспортная упаковка
Коэффициент Масса, кг Размер, см
Комплект заземления №1, для частного дома, TDM SQ2402-0001 1 19,42 152х9,7х26,8
