Устройства этажные серии УЭРМС

Применение

  • Жилое строительство.

Материалы

  • Корпус - сертифицированная российская сталь (ГОСТ).
  • Покрытие корпуса – текстурированный полиэстеровый порошок.

Преимущества

  • Навесная конструкция (не требует штрабления стен).
  • Удобство монтажа.
  • Отдельный запирающийся учётно-распределительный ящик для каждой квартиры.

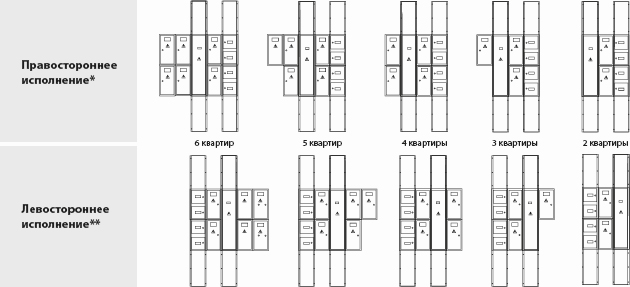

  • Различные варианты исполнений (от 2 до 6 квартир).
  • Высококачественное порошковое покрытие.

Условные обозначения

Корпус УЭРМС 4 кв. 2700 мм. правосторонний

  • У – устройство
  • Э – этажное
  • Р - распределительное
  • М – модульное
  • С - секционное
  • 4 кв. – количество квартир (от 2 до 6 квартир)
  • 2700 мм – высота изделия (от 2500 до 3500 мм)

Назначение

  • Для дальнейшей сборки на своей основе устройств ввода.
  • Квартирного распределения и учёта электроэнергии в сетях 50 Гц 220 В.
  • Защиты отходящих квартирных линий от коротких замыканий, перегрузок.
  • Защиты от поражения электрическим током.
  • Для размещения слаботочной части (телефония, телевизионная, интернет коммутация).

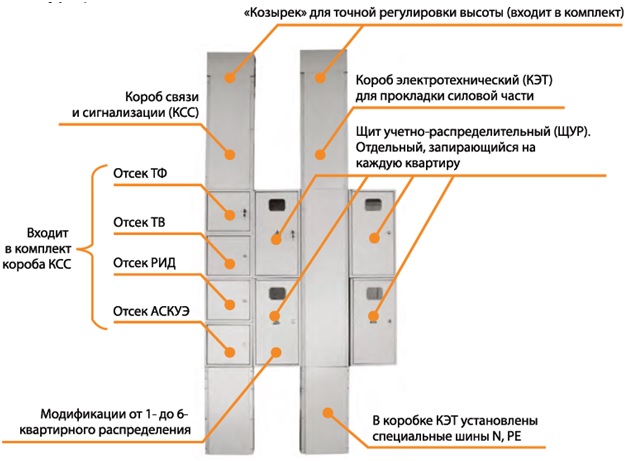

Состав УЭРМС:

  • Короб КЭТ.
  • Короб КСС.
  • Ящик ЯУР (ЩУР) (по количеству квартир).

Конструкция

Ассортимент

Наименование Артикул Размеры ниши Вид установки
Короб КСС 2500 - 2700 мм универсальный SQ0905-8908 Не требует штрабления стен Навесной
Короб КСС 2710 - 2999 мм универсальный SQ0905-8922 Не требует штрабления стен Навесной
Короб КСС 3000 - 3400мм универсальный SQ0905-8925 Не требует штрабления стен Навесной
Короб КЭТ 2500 - 2700 мм универсальный SQ0905-8907 Не требует штрабления стен Навесной
Короб КЭТ 2710 - 2999 мм универсальный SQ0905-8923 Не требует штрабления стен Навесной
Короб КЭТ 3000 - 3400 мм универсальный SQ0905-8924 Не требует штрабления стен Навесной
Ящик ЯУР (ЩУР) SQ0905-8901 Не требует штрабления стен Навесной

TDM-SQ0905-8908

Применение

  • Жилое строительство.

Материалы

  • Корпус - сертифицированная российская сталь (ГОСТ).
  • Покрытие корпуса – текстурированный полиэстеровый порошок.

Преимущества

  • Навесная конструкция (не требует штрабления стен).
  • Удобство монтажа.
  • Отдельный запирающийся учётно-распределительный ящик для каждой квартиры.
  • Различные варианты исполнений (от 2 до 6 квартир).
  • Высококачественное порошковое покрытие.

Условные обозначения

Корпус УЭРМС 4 кв. 2700 мм. правосторонний

  • У – устройство
  • Э – этажное
  • Р - распределительное
  • М – модульное
  • С - секционное
  • 4 кв. – количество квартир (от 2 до 6 квартир)
  • 2700 мм – высота изделия (от 2500 до 3500 мм)

Назначение

  • Для дальнейшей сборки на своей основе устройств ввода.
  • Квартирного распределения и учёта электроэнергии в сетях 50 Гц 220 В.
  • Защиты отходящих квартирных линий от коротких замыканий, перегрузок.
  • Защиты от поражения электрическим током.
  • Для размещения слаботочной части (телефония, телевизионная, интернет коммутация).

Состав УЭРМС:

  • Короб КЭТ.
  • Короб КСС.
  • Ящик ЯУР (ЩУР) (по количеству квартир).

Конструкция





Наименование Артикул Размеры ниши Вид установки
Короб КСС 2500 - 2700 мм универсальный SQ0905-8908 Не требует штрабления стен Навесной
Короб КСС 2710 - 2999 мм универсальный SQ0905-8922 Не требует штрабления стен Навесной
Короб КСС 3000 - 3400мм универсальный SQ0905-8925 Не требует штрабления стен Навесной
Короб КЭТ 2500 - 2700 мм универсальный SQ0905-8907 Не требует штрабления стен Навесной
Короб КЭТ 2710 - 2999 мм универсальный SQ0905-8923 Не требует штрабления стен Навесной
Короб КЭТ 3000 - 3400 мм универсальный SQ0905-8924 Не требует штрабления стен Навесной
Ящик ЯУР (ЩУР) SQ0905-8901 Не требует штрабления стен Навесной
