Сжимы ответвительные
Область применения
- сборщики щитового оборудования;
- строительно-монтажные организации.
Назначение
- Ответвительные кабельные сжимы серий У731-734; У739; У859; У870-872 предназначены для выполнения ответвлений от магистральных линий медных и алюминиевых проводов напряжением до 660 В с предварительным снятием изоляции на месте установки без разрезания проводника.
Применение
- в электрощитах
- в промышленных установках
- на объектах электроснабжения
Материалы
- Корпус выполнен из негорючего поликарбоната.
- Сжим, состоящий из профилированных под типоразмер кабеля плашек, выполнен из анодированной стали.
Преимущества
- Магистраль и ответвление могут быть представлены алюминиевыми или медными проводами, либо их комбинацией.
- Сжим обеспечивает подключение проводника не нарушая целостности токоведущей жилы провода.
- Конструкция позволяет использовать сжимы многократно.
- Самое экономичное решение для создания отводов от магистрального проводника.
| Фото | Наименование | Артикул | Сечение магистрального проводника, мм2 | Сечение отводного проводника, мм2 | Степень защиты | Транспортная упаковка | ||
|---|---|---|---|---|---|---|---|---|
| Кол-во, шт. | Вес, кг | Размер, см | ||||||
 |
Сжим ответвительный У-731М (4-10 : 1,5-10 мм2) IP20 TDM | SQ0831-0001 | 4-10 | 1,5-10 | IP20 | 360 | 13,9 | 46x22x29 |
| Сжим ответвительный У-733М (16-35 : 1,5-10 мм2) IP20 TDM | SQ0831-0002 | 16-35 | 1,5-10 | IP20 | 360 | 13,9 | 46x22x29 | |
| Сжим ответвительный У-734М (16-35 : 16-25 мм2) IP20 TDM | SQ0831-0003 | 16-35 | 16-25 | IP20 | 360 | 13,9 | 46x22x29 | |
| Сжим ответвительный У-739М (4-10 : 1,5-2,5 мм2) IP20 TDM | SQ0831-0004 | 4-10 | 1,5-2,5 | IP20 | 360 | 13,9 | 46x22x29 | |
 |
Сжим ответвительный У-859М (50-70 : 4-35 мм2) IP20 TDM | SQ0831-0005 | 50-70 | 4-35 | IP20 | 72 | 13,2 | 33x26x29 |
| Сжим ответвительный У-870М (95-150 : 16-50 мм2) IP20 TDM | SQ0831-0006 | 95-150 | 16-50 | IP20 | 32 | 13,9 | 46x22x29 | |
| Сжим ответвительный У-871М (95-150 : 50-95 мм2) IP20 TDM | SQ0831-0007 | 95-150 | 50-95 | IP20 | 32 | 13,9 | 46x22x29 | |
| Сжим ответвительный У-872М (95-150 : 95-120 мм2) IP20 TDM | SQ0831-0008 | 95-150 | 95-120 | IP20 | 32 | 13,9 | 46x22x29 | |
| Сжим ответвительный У-731М (4-10 : 1,5-10 мм2) IP20 инд. стикер TDM | SQ0831-0101 | 04-10 | 1,5-10 | IP20 | 360 | 14 | 46х29х22 | |

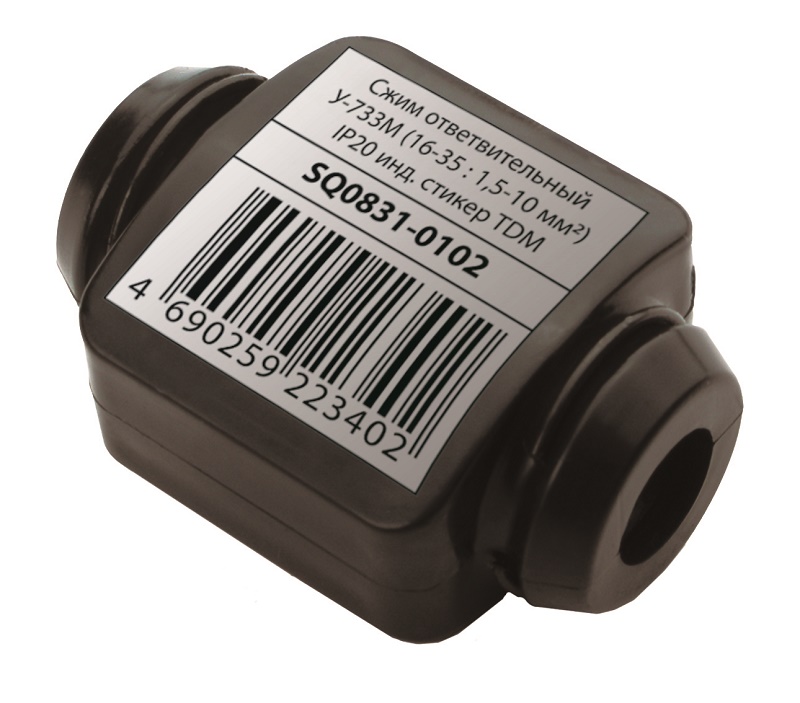

| Сжим ответвительный У-733М (16-35 : 1,5-10 мм2) IP20 инд. стикер TDM | SQ0831-0102 | 16-35 | 1,5-10 | IP20 | 360 | 14 | 46х29х22 | |
| Сжим ответвительный У-734М (16-35 : 16-25 мм2) IP20 инд. стикер TDM | SQ0831-0103 | 16-35 | 16-25 | IP20 | 360 | 14 | 46х29х22 | |
 |
Сжим ответвительный У-739М (4-10 : 1,5-2,5 мм2) IP20 инд. стикер TDM | SQ0831-0104 | 04-10 | 1,5-2,5 | IP20 | 360 | 14 | 46х29х22 |
