Ограничители импульсных перенапряжений серии ОПС1 (УЗИП)
Назначение
• Защита от грозовых импульсных перенапряжений.
• Защита от коммутационных импульсных перенапряжений.
Применение
Устанавливают в месте ввода электроэнергии в здания или на вводе главного распределительного щита объекта до коммутационных и защитных аппаратов и счётчика.
• Ограничители класса В — предназначены для защиты объектов от непосредственного воздействия тока молнии (выравнивают потенциал в здании), атмосферных и коммутационных перенапряжений. Устанавливают на вводе в здание во вводно-распределительном устройстве (ВРУ) или главном распределительном щите (ГРЩ).
• Ограничители класса С — предназначены для защиты электрооборудования объектов от остатков атмосферных и коммутационных перенапряжений, прошедших через ограничители класса В.
• Устанавливают в местных распределительных щитках (напри-
мер, в вводном щитке квартиры, офиса). Осуществляют защиту внутренней проводки, автоматических и дифференциальных выключателей, контакторов, выключателей, розеток и др.
• Ограничители класса D – предназначены для защиты электронной аппаратуры от остатков атмосферных, коммутационных перенапряжений и высокочастотных помех прошедших через ограничитель класса C.
Устанавливают в распределительные коробки, розетки и могут встраиваться непосредственно в оборудование. Ограничители этого класса осуществляют защиту электрического оборудования с электронными приборами, переносных электрических устройств и др.
| Фото | Наименование | Артикул | Число полюсов | Номинальный разрядный ток 8/20 мкс, кА | Номинальное рабочее напряжение, В | |
|---|---|---|---|---|---|---|
 |
ОПС1 класс I (B) |
|||||

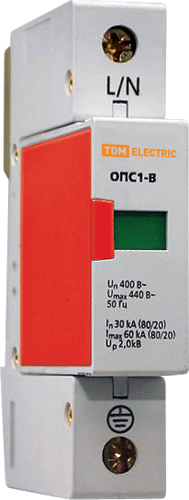

| ОПС1-B 1Р | SQ0201-0001 | 1 | 30 | 400 | ||
| ОПС1-B 2Р | SQ0201-0002 | 2 | 30 | 400 | ||
| ОПС1-B 3Р | SQ0201-0003 | 3 | 30 | 400 | ||
| ОПС1-B 4Р | SQ0201-0004 | 4 | 30 | 400 | ||
 |
ОПС1 класс II (C) |
|||||

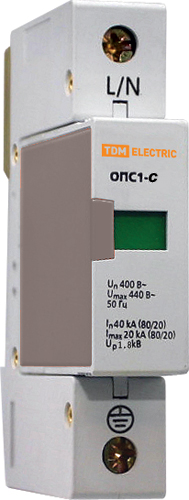

| ОПС1-C 1Р | SQ0201-0005 | 1 | 20 | 400 | ||
| ОПС1-C 2Р | SQ0201-0006 | 2 | 20 | 400 | ||
| ОПС1-C 3Р | SQ0201-0007 | 3 | 20 | 400 | ||
| ОПС1-C 4Р | SQ0201-0008 | 4 | 20 | 400 | ||
 |
ОПС1 класс III (D) |
|||||

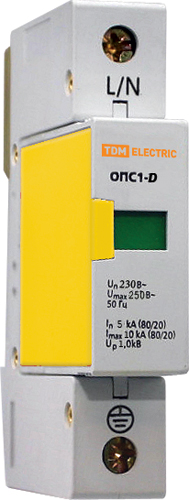

| ОПС1-D 1Р | SQ0201-0009 | 1 | 5 | 230 | ||
| ОПС1-D 2Р | SQ0201-0010 | 2 | 5 | 230 | ||
 |
Сменные модули для ОПС1* |
|||||
| Сменный модуль ОПС1-B 1P | SQ0201-0011 | 1 | 30 | 400 | ||

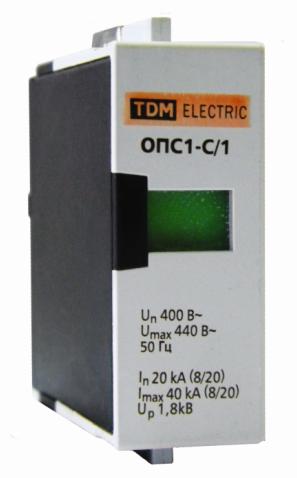

| Сменный модуль ОПС1-C 1P | SQ0201-0012 | 1 | 20 | 400 | ||
| Сменный модуль ОПС1-D 1P | SQ0201-0013 | 1 | 5 | 230 | ||
| * - для замены вышедших из строя варисторных модулей в ОПС исполнений от 2-х до 4-х полюсов (ОПС… 2Р, ОПС… 3Р, ОРС… 4Р) необходимо применять соответственно от 2-х до 4-х одинаковых однополюсных варисторных модулей. Примечание: цвет боковой панели сменного модуля класса B, C и D соответствует цвету ОПС соответствующего класса. |
||||||
