Коробки распаячные открытой установки IP40 серии ЭКО

TDM-SQ1401-0301

Назначение

  • Для разветвления проводов и кабеля.
  • Для защиты от механических повреждений мест соединения проводов и кабелей.
  • Как часть системы электрической канализации, состоящей из кабель-канала и гофрированных труб.
  • Предназначены для крепления на стены, потолки.

Применение

  • Жилые помещения (дома, дачи).
  • Объекты коммерческой недвижимости (офисы, торговые центры, общественные помещения).
  • Инфраструктурные объекты (больницы, детские сады, школы).

Материалы

  • высококачественный полистирол.

Преимущества

Коробки имеют расцветку, имитирующую цвет дерева, создают привлекательный интерьер. Могут использоваться как отдельно, так и в системе с кабель-каналами и гофротрубами из ПВХ аналогичного цвета.

На внутренней стороне крышки нанесены специальные риски для вырезов под провод, кабель-канал или кабель.

Крепление крышки к основанию осуществляется при помощи самореза, что обеспечивает удобный монтаж.

Клеммники внутри коробки позволяют надежно зажимать проводники сечением от 1,5 до 6 мм².

Коробки имеют современный дизайн, отвечают требованиям стандартов безопасности. Каждая коробка имеет индивидуальный стикер, на который нанесена вся необхо¬димая информация об изделии и штрихкод ЕАN-13. Стикер на транспортной упаковке содержит всю необходимую информацию: торговую марку, наименование, артикул, изображение продукта, характеристики изделия, штрихкод ЕАN-13.



Наименование параметра Значение
Диапазон рабочих температур, ̊С От -25 до +40
Температура монтажа, ̊С От -5 до +60
Степень защиты от воздействия окружающей среды IP40
Материал корпуса ударопрочный полистирол
Цвет бук, сосна



Цвет Транспортная упаковка
ЭКО-бук ЭКО-сонсна Количество, шт Вес, кг Габаритные размеры, мм
Длина Ширина Высота
SQ1401-0301 SQ1401-0401 192 3 360 120 340
SQ1401-0302 SQ1401-0402 192 3,8
SQ1401-0303 SQ1401-0403 100 3,2 400 160 245
SQ1401-0304 SQ1401-0404 100 4,35
SQ1401-0305 SQ1401-0405 80 3
SQ1401-0306 SQ1401-0406 80 3,85
SQ1401-0307 SQ1401-0407 42 2,6
SQ1401-0308 SQ1401-0408 42 3,2
SQ1401-0309 SQ1401-0409 24 1,8
SQ1401-0310 SQ1401-0410 24 2,3

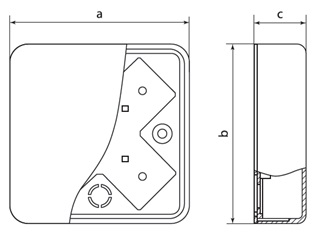

Цвет a b c
ЭКО-бук ЭКО-сосна
SQ1401-0301 SQ1401-0401 50 50 20
SQ1401-0302 SQ1401-0402
SQ1401-0303 SQ1401-0403 75 75 20
SQ1401-0304 SQ1401-0404
SQ1401-0305 SQ1401-0405 75 75 28
SQ1401-0306 SQ1401-0406
SQ1401-0307 SQ1401-0407 100 100 29
SQ1401-0308 SQ1401-0408
SQ1401-0309 SQ1401-0409 44
SQ1401-0310 SQ1401-0410



Изображение Наименование Цвет Размеры, мм Степень защиты Особенности конструкции
ЭКО-бук ЭКО-сосна
Коробка распаячная КР 50х50х20 ОП IP40 TDM SQ1401-0301 SQ1401-0401 50х50х20 IP40 без клемной колодки
Коробка распаячная КР 50х50х20 ОП с клем. колодкой IP40 TDM SQ1401-0302 SQ1401-0402 с клемной колодкой
Коробка распаячная КР 75х75х20 ОП IP40 TDM SQ1401-0303 SQ1401-0403 75х75х20 без клемной колодки
Коробка распаячная КР 75х75х20 ОП с клем. колодкой IP40 TDM SQ1401-0304 SQ1401-0404 с клемной колодкой
Коробка распаячная КР 75х75х28 ОП IP40 TDM SQ1401-0305 SQ1401-0405 75х75х28 без клемной колодки
Коробка распаячная КР 75х75х28 ОП с клем. колодкой IP40 TDM SQ1401-0306 SQ1401-0406 с клемной колодкой
Коробка распаячная КР 100х100х29 ОП IP40 TDM SQ1401-0307 SQ1401-0407 100х100х29 без клемной колодки
Коробка распаячная КР 100х100х29 ОП с клем. колодкой IP40 TDM SQ1401-0308 SQ1401-0408 с клемной колодкой
Коробка распаячная КР 100х100х44 ОП IP40 TDM SQ1401-0309 SQ1401-0409 100х100х44 без клемной колодки
Коробка распаячная КР 100х100х44 ОП с клем. колодкой IP40 TDM SQ1401-0310 SQ1401-0410 с клемной колодкой



Изображение Наименование Цвет Размеры, мм Степень защиты Особенности конструкции
ЭКО-бук ЭКО-сосна
Коробка распаячная КР 50х50х20 ОП IP40 TDM SQ1401-0301 SQ1401-0401 50х50х20 IP40 без клемной колодки
Коробка распаячная КР 50х50х20 ОП с клем. колодкой IP40 TDM SQ1401-0302 SQ1401-0402 с клемной колодкой
Коробка распаячная КР 75х75х20 ОП IP40 TDM SQ1401-0303 SQ1401-0403 75х75х20 без клемной колодки
Коробка распаячная КР 75х75х20 ОП с клем. колодкой IP40 TDM SQ1401-0304 SQ1401-0404 с клемной колодкой
Коробка распаячная КР 75х75х28 ОП IP40 TDM SQ1401-0305 SQ1401-0405 75х75х28 без клемной колодки
Коробка распаячная КР 75х75х28 ОП с клем. колодкой IP40 TDM SQ1401-0306 SQ1401-0406 с клемной колодкой
Коробка распаячная КР 100х100х29 ОП IP40 TDM SQ1401-0307 SQ1401-0407 100х100х29 без клемной колодки
Коробка распаячная КР 100х100х29 ОП с клем. колодкой IP40 TDM SQ1401-0308 SQ1401-0408 с клемной колодкой
Коробка распаячная КР 100х100х44 ОП IP40 TDM SQ1401-0309 SQ1401-0409 100х100х44 без клемной колодки
Коробка распаячная КР 100х100х44 ОП с клем. колодкой IP40 TDM SQ1401-0310 SQ1401-0410 с клемной колодкой
