Трубы гофрированные из ПВХ



truby_gofr_pvh





Применение

• Для прокладки электрических, телефонных и телевизионных проводов, стяжках в бетонных стенах, за гипсокартоном в фальшполах, потолках.
• Трубы гофрированные ПВХ предназначены для наружной установки в производственных, складских и жилых помещениях.

Материалы
• Самозатухающий ПВХ.
• Протяжка – стальная проволока класса 2 диаметром 0,9 мм.
Преимущества
• Дополнительная изоляция и защита провода от механических повреждений.
• Исключает возгорание при коротком замыкании и распространение пламени по трубе.

Гибкость гофрированных труб обеспечивает удобство и быстроту монтажа. Наличие зонда обеспечивает удобство протяжки кабеля и провода.



Фото Наименование Артикул Внешний D, мм Внутренний D, мм Количество в бухте, м Примерный объем бухты, м3 Масса бухты, кг

Труба гофр.ПВХ d 16 с зондом (100 м) легкая TDM SQ0401-0001 16+0,4 10,7+0,3 100 0,05 3,78
Труба гофр.ПВХ d 20 с зондом (100 м) легкая TDM SQ0401-0002 20+0,4 14,2+0,4 100 0,085 5,4
Труба гофр.ПВХ d 25 с зондом (75 м) легкая TDM SQ0401-0003 25+0,4 18,3+0,4 75 0,085 5,12
Труба гофр.ПВХ d 32 с зондом (50 м) легкая TDM SQ0401-0004 32+0,4 24,5+0,4 50 0,1 4,8
Труба гофр.ПВХ d 40 с зондом (25 м) легкая TDM SQ0401-0005 40+0,4 31,5+0,4 25 0,1 3,35
Труба гофр.ПВХ d 50 с зондом (20 м) легкая TDM SQ0401-0006 50+0,5 40,1+0,5 20 0,15 3,8
Труба гофр.ПВХ d 63 с зондом (15 м) легкая TDM SQ0401-0007 63+0,5 50,6+0,5 15 0,2 3,24
Труба гофр.ПВХ d 16 с зондом (50 м) легкая TDM SQ0401-0011 16±0,4 10,7±0,3 50 0,040 1,90
Труба гофр.ПВХ d 20 с зондом (50 м) легкая TDM SQ0401-0012 20±0,4 14,2±0,4 50 0,065 2,70
Труба гофр.ПВХ d 16 с зондом (20 м) легкая TDM SQ0401-0021 16±0,4 10,7±0,3 20 0,013 0,62
Труба гофр.ПВХ d 20 с зондом (20 м) легкая TDM SQ0401-0022 20±0,4 14,2±0,4 20 0,018 0,76
Труба гофр.ПВХ d 16 с зондом (10 м) легкая TDM SQ0401-0031 16±0,4 10,7±0,3 10 0,006 0,31
Труба гофр.ПВХ d 20 с зондом (10 м) легкая TDM SQ0401-0032 20±0,4 14,2±0,4 10 0,014 0,40











gofra_eko_pvh_1Трубы гофрированные из ПВХ серии ЭКО

 Назначение:
• Для прокладки электрических, телефонных и телевизионных проводов и кабеля.
• Для защиты проводов от сырости и механических повреждений.
• Предназначены для крепления на стены, потолки.

Применение:
Деревянные дома и помещения с отделкой под дерево.
• Жилые помещения (коттеджи, квартиры, дома, дачи).
• Объекты коммерческой недвижимости (гостиницы, офисы, торговые центры, общественные помещения).
• Инфраструктурные объекты (больницы, детские сады, школы).

Материалы:
• Самозатухающий ПВХ.
• Протяжка – стальная проволока класса 2 диаметром 0,9 мм.

Конструкция и преимущества:
• Эксклюзивное предложение на Российском рынке.
Гибкость гофрированных труб обеспечивает высокую скорость монтажа. Наличие зонда обеспечивает удобство протяжки кабеля и провода.
• Создают привлекательный внешний вид интерьера, идеально сочетаются с электроустановочными изделиями серии ЭКО.
• Исключают возгорание при коротком замыкании и распространение пламени по трубе.
• Удобная фасовка бухт по 25 м. Каждая бухта имеет транспортный стикер, на который нанесена вся необходимая информация об изделии и штрихкод ЕАN-13.

Тех.характеристики:

Наименование параметра Значение
Диапазон рабочих температур, °С от –5 до +60
Степень защиты от воздействия окружающей среды IP55
Нагревостойкость и огнестойкость не поддерживает горение по ГОСТ Р 50827-95
Цвет бук, сосна

Ассортименты:

Изображение Наименование Артикул Внешний D, мм Внутренний D, мм Количество в бухте, м Примерный объем бухты, м3 Масса бухты, кг
Труба гофр.ПВХ d 16 с зондом (25 м) легкая "ЭКО" (бук) TDM SQ0401-0041 16±0,4 10,7±0,3 25 0,050 2,27
Труба гофр.ПВХ d 20 с зондом (25 м) легкая "ЭКО" (бук) TDM SQ0401-0042 20±0,4 14,1±0,3 25 0,085 3,30
Труба гофр.ПВХ d 25 с зондом (25 м) легкая "ЭКО" (бук) TDM SQ0401-0043 25±0,4 18,3±0,4 25 0,085 3,70
Труба гофр.ПВХ d 16 с зондом (25 м) легкая "ЭКО" (сосна) TDM SQ0401-0051 16±0,4 10,7±0,3 25 0,050 2,27
Труба гофр.ПВХ d 20 с зондом (25 м) легкая "ЭКО" (сосна) TDM SQ0401-0052 20±0,4 14,1±0,3 25 0,085 3,30
Труба гофр.ПВХ d 25 с зондом (25 м) легкая "ЭКО" (сосна) TDM SQ0401-0053 25±0,4 18,3±0,4 25 0,085 3,70

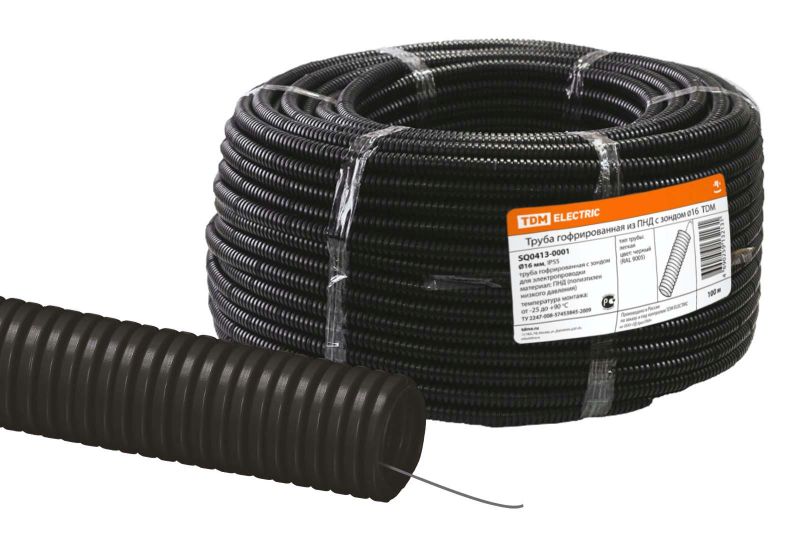

grrngyrysjТрубы гофрированные из ПНД

Применение:
• Для прокладки кабеля при монтаже проводки скрытым/открытым способом в стенах (по стенам), потолках, в полах и т. д.

Материалы:
• Полиэтилен низкого давления (ПНД).
• Протяжка – стальная проволока класса 2 диаметром 0,9 мм.

Преимущества:
Устойчивы к воздействию влаги и ультрафиолета, позволяют проводить электромонтажные работы в широком диапазоне температур от –40 до +90 °С без потерь механических и изоляционных свойств. Имеют высокие прочностные характеристики, которые позволяют использовать их при прокладке как в бетоне, так и в грунте.
Обладают высокой гибкостью и пластичностью.

Тех.характеристики:

Монтаж при температуре окружающей среды: от–40 до+90°С
Степень защиты от воздействия окружающей среды: IP55
Прочность: свыше 370 Н (на 5 см, при 20°С)
Диэлектрическая прочность: не менее 2000 В (15 мин, при частоте 50 Гц)
Сопротивление изоляции: не менее 100 Мом (1 мин, 500 В)
Цвет: черный RAL 9005
Срок хранения: 2 года в упаковке изготовителя

Аксессуары:

Изображение Наименование Артикул Диаметр, мм
Крепеж-клипса для трубы ПНД 16 мм черная TDM SQ0405-0111 16
Крепеж-клипса для трубы ПНД 20 мм черная TDM SQ0405-0112 20
Крепеж-клипса для трубы ПНД 25 мм черная TDM SQ0405-0113 25

Ассортименты:

Изображение Наименование Артикул Внешний D, мм Внутренний D, мм Количество в бухте, м Примерный объем бухты, м3 Масса бухты, кг
Труба гофр. ПНД d 16 с зондом (100 м) легкая TDM SQ0413-0001 16±0,4 10,7±0,3 100 0,05 3,48
Труба гофр. ПНД d 20 с зондом (100 м) легкая TDM SQ0413-0002 20±0,4 14,2±0,3 100 0,085 4,49
Труба гофр. ПНД d 25 с зондом (75 м) легкая TDM SQ0413-0003 25±0,4 18,3±0,4 75 0,085 4,65
Труба гофр. ПНД d 32 с зондом (50 м) легкая TDM SQ0413-0004 32±0,4 24,5±0,4 50 0,1 4,42
Труба гофр. ПНД d 40 с зондом (25 м) легкая TDM SQ0413-0005 40±0,4 31,5±0,4 25 0,1 3,02
Труба гофр. ПНД d 50 с зондом (20 м) легкая TDM SQ0413-0006 50±0,4 40,1±0,4 20 0,15 3,42

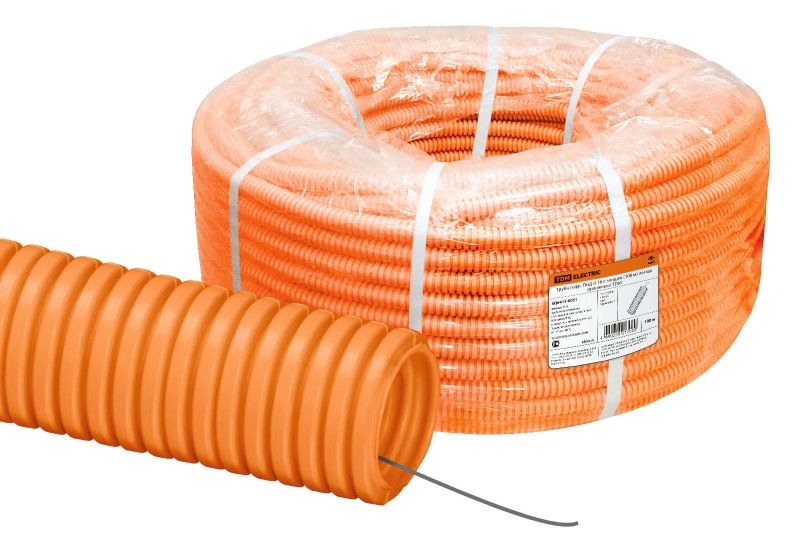

pndТрубы гофрированные из ПНД Оранжевые

Применение:
• Для прокладки электрических, телефонных, компьютерных, телевизионных сетей, а также информационных и сигнальных линий связи (в том числе волоконно-оптических), выполненных изолированными проводами, шнурами и кабелями.

Материалы:
• Полиэтилен низкого давления (ПНД).
• Протяжка – стальная проволока класса 2 диаметром 0,9 мм.

Преимущества:
стойчивы к воздействию влаги и ультрафиолета, позволяют проводить электромонтажные работы в широком диапазоне температур от –40 до +90 °С без потерь механических и изоляционных свойств. Имеют высокие прочностные характеристики, которые позволяют использовать их при прокладке, как в бетоне, так и в грунте.
Обладают высокой гибкостью, пластичностью, повышенной износостойкостью и устойчивы к вибрационным
и ударным нагрузкам.

Тех.характеристики:

Наименование параметра Значение
Монтаж при температуре окружающей среды: от–25 до+90°С
Степень защиты от воздействия окружающей среды: IP55
Прочность: свыше 370 Н (на 5 см, при 20°С)
Диэлектрическая прочность: не менее 2000 В (15 мин, при частоте 50 Гц)
Сопротивление изоляции: не менее 100 Мом (1 мин, 500 В)
Цвет: черный RAL 9005
Срок хранения: 2 года в упаковке изготовителя

Аксессуары:

Изображение Наименование Артикул Диаметр, мм
Крепеж-клипса для трубы ПНД 16 мм оранжевая TDM SQ0405-0121 16
Крепеж-клипса для трубы ПНД 20 мм оранжевая TDM SQ0405-0122 20
Крепеж-клипса для трубы ПНД 25 мм оранжевая TDM SQ0405-0123 25

Ассортименты:

Изображение Наименование Артикул Внешний D, мм Внутренний D, мм Количество в бухте, м Примерный объем бухты, м3 Масса бухты, кг
Труба гофр.ПНД d 16 с зондом (100 м) легкая оранжевая TDM SQ0413-0011 16±0,4 10,7±0,3 100 0,05 3,48
Труба гофр.ПНД d 20 с зондом (100 м) легкая оранжевая ТDM SQ0413-0012 20±0,4 14,2±0,3 100 0,085 4,49
Труба гофр.ПНД d 25 с зондом (75 м) легкая оранжевая TDM SQ0413-0013 25±0,4 18,3±0,4 75 0,085 4,65
Труба гофр.ПНД d 32 с зондом (50 м) легкая оранжевая TDM SQ0413-0014 32±0,4 24,5±0,4 50 0,1 4,42
Труба гофр.ПНД d 40 с зондом (25 м) легкая оранжевая TDM SQ0413-0015 40±0,4 31,5±0,4 25 0,1 3,02
Труба гофр.ПНД d 50 с зондом (20 м) легкая оранжевая TDM SQ0413-0016 50±0,4 40,1±0,4 20 0,15 3,42
Труба гофр.ПНД d 63 с зондом (15 м) легкая оранжевая TDM SQ0413-0017 63±0,4 50,6±0,4 15 0,2 3,2









grrngyrysj

Трубы горфрированные безгалогенные трудногорючие FRHF

Назначение:
• Для одиночной или групповой прокладки цепей питания систем противопожарной защиты, а также в помещениях, оснащенных оборудованием, которое должно сохранять работо- способность в условиях пожара.
• Для прокладки безопасных кабеленесущих систем, как в сухих, так и во влажных помещениях, а также на открытом пространстве.

Применение:
Для открытой и скрытой проводки в местах массового скопления людей, где необходимо
соблюдать повышенные меры пожарной безопасности.
Общественные здания (аэропорты, метро, вокзалы).
• Инфраструктурные объекты (больницы, операционные, детские сады, школы).
• Объекты коммерческой недвижимости (гостиницы, офисы, торговые центры, общественные помещения).
• Жилые помещения (коттеджи, квартиры, дома, дачи).
• Производственные помещения.

Материалы:
• Композиция ПНД с антипиреном, трудногорючая (кабельный компаунд FRНF(«halogen free»)).


Преимущества:
• Являются экологически чистой продукцией: принципиально новые «halogen free» гофрированные трубы не выделяют токсичных веществ, коррозионно-активных продуктов и галогенов при горении и тлении.
• Идеальный материал для прокладки кабелей в соответствии с современными нормами строительства электросетей.
• Имеют удобную упаковку – бухту со стикером, на который нанесена вся необходимая информация: торговая марка, наименование, артикул, изображение продукта, характеристики
изделия, штрихкод ЕАN-13.
