Сальники PGL, PG, MG и MG LX
Назначение
- Для ввода проводов и кабелей в электрощитовое оборудование с целью защиты проводников от механического повреждения и защиты сборки от проникновения пыли и влаги в месте ввода.
Применение
- Электрощитовые сборки.
- Промышленные установки.
- Объекты электроснабжения.
Материалы
- Уплотнитель и прокладка выполнены из неопрена.
- Корпус, гайка уплотнения и фиксирующая гайка выполнены из нейлона с высокой стойкостью к нагреву.
- В сальниках PG и МG уплотнитель и прокладка выполнены из высококачественой резины, устойчивой к воздействию температуры и влаги; в сальниках МG LX уплотнитель и прокладка выполнены из неопрена.
- Уплотнитель и прокладка для PGL выполнены из бутадиен-нитрильного каучука (БНК).
- Уплотнительная шайба PGL выполнена из стали.
Конструкция

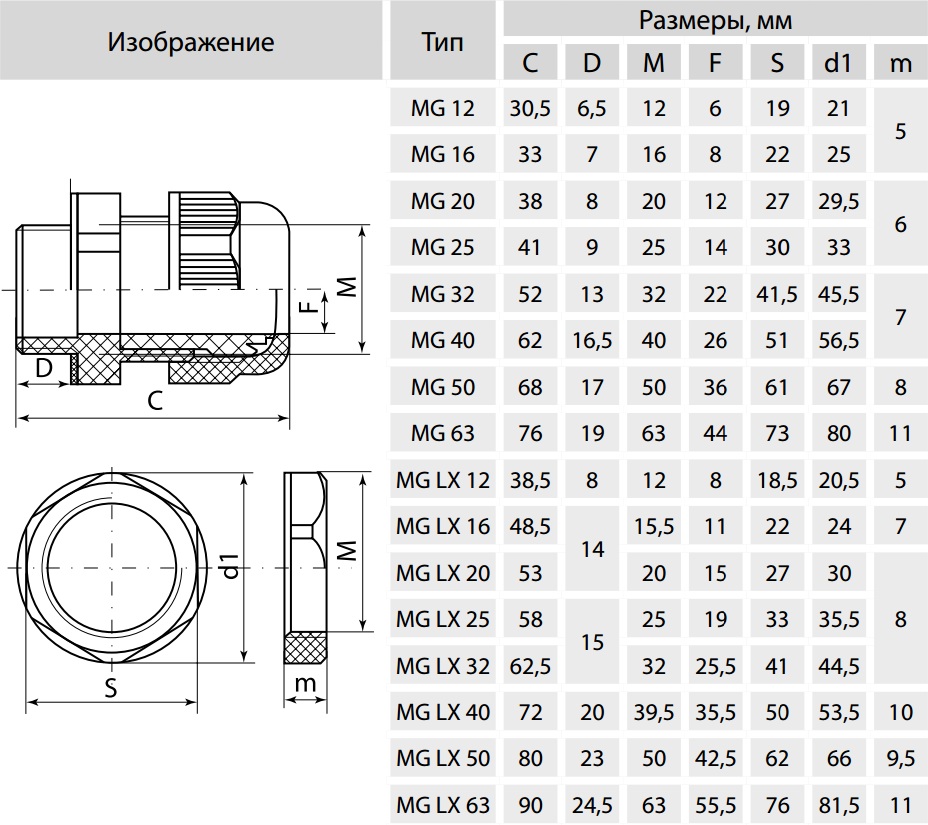

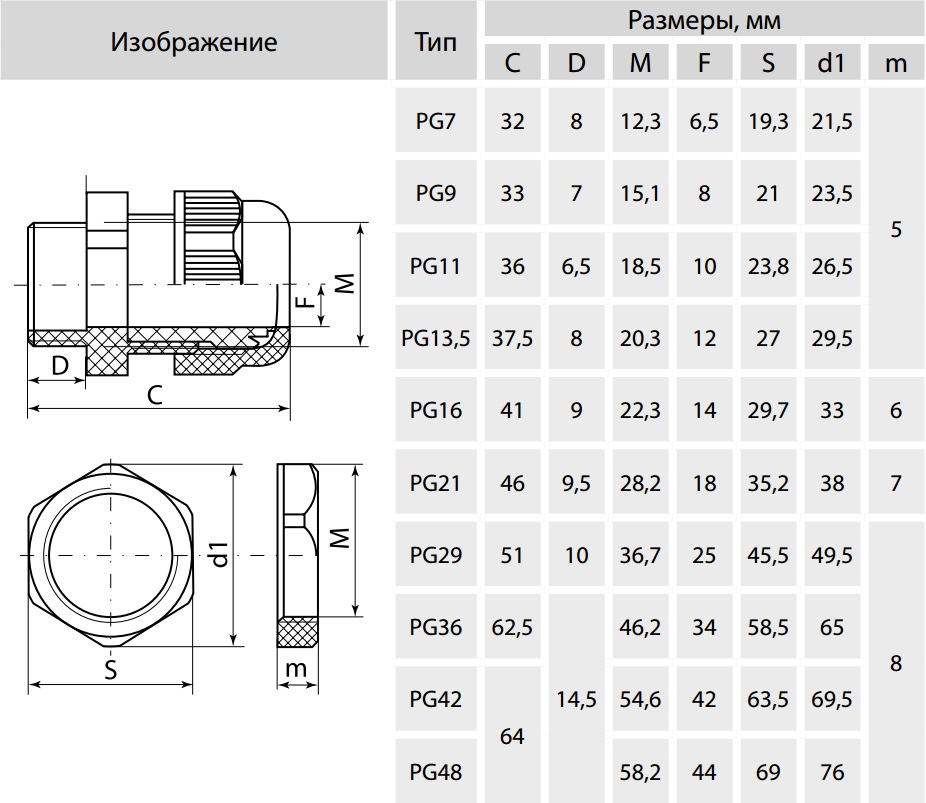

Сальники PG, MG, MG LX:
- Накидная гайка.
- Зубчатая муфта (в сальниках MG LX).
- Сальник (в сальниках PG и MG объединены с зубчатой муфтой, в сальниках MG LX имеется защитная одноразовая мембрана).
- Корпус.
- Прокладка.
- Стопорная гайка.

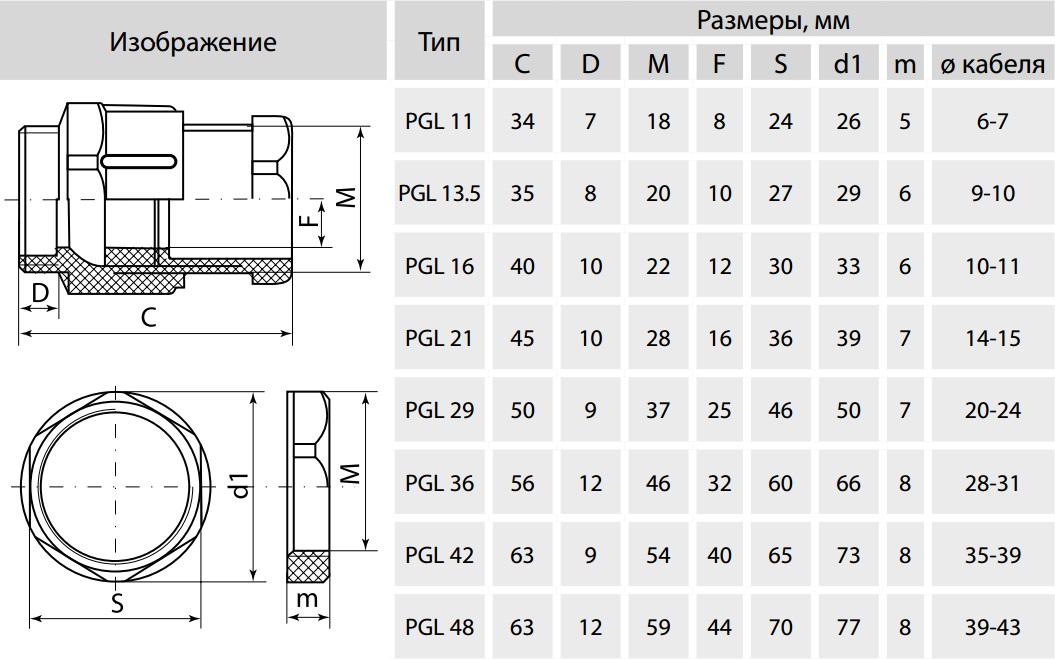

Сальники PGL:
- Фиксирующая гайка.
- Уплотнительная шайба (прокладка).
- Корпус.
- Сальник.
- Стальная шайба.
- Накидная гайка.
Преимущества
- Широкий выбор сальников с разной степенью защиты (IP54 и IP68).
- Качественные материалы, применяемые при производстве, позволяют продлить срок службы сальника.
- Удобная упаковка с европодвесом (сальники PG по 2 и 3 шт. в упаковке) для удобного размещения в торговом зале.
- Простой монтаж при помощи газового ключа.
- Высокое качество материалов сальников обеспечивает им широкий температурный диапазон работы (от -40 до +80 °C) и устойчивость к воздействию агрессивных сред (соль, кислоты, смазочные вещества и прочие).
Ассортимент
| Изображение | Наименование | Артикул | Степень защиты | Диаметр кабеля, мм2 | Транспортная упаковка | ||
|---|---|---|---|---|---|---|---|
| Количество, шт. | Масса, кг | Размер, см. | |||||
 |
Сальник PG 7 диаметр проводника 3,5-6 мм IP54 TDM | SQ0805-0010 | IP54 | 3,5-6 | 2700 | 45х35х45 | |
| Сальник PG 9 диаметр проводника 4-8 мм IP54 TDM | SQ0805-0001 | 4-8 | 2200 | 14,5 | |||
| Сальник PG 11 диаметр проводника 5-10 мм IP54 TDM | SQ0805-0002 | 5-10 | 1500 | 14,8 | |||
| Сальник PG 13,5 диаметр проводника 7-11 мм IP54 TDM | SQ0805-0003 | 7-11 | 1000 | 13 | |||
| Сальник PG 16 диаметр проводника 10-14 мм IP54 TDM | SQ0805-0004 | 10-14 | 800 | 12,8 | |||
| Сальник PG 21 диаметр проводника 13-18мм IP54 TDM | SQ0805-0005 | 13-18 | 500 | 13 | |||
| Сальник PG 29 диаметр проводника 18-25мм IP54 TDM | SQ0805-0006 | 18-25 | 300 | 13,3 | |||
| Сальник PG 36 диаметр проводника 22-32мм IP54 TDM | SQ0805-0007 | 22-32 | 160 | 12 | |||
| Сальник PG 42 диаметр проводника 32-38 мм IP54 TDM | SQ0805-0008 | 32-38 | 120 | 11,2 | |||
| Сальник PG 48 диаметр проводника 34-44мм IP54 TDM | SQ0805-0009 | 34-44 | 100 | 12,4 | |||
 |
Сальник PG 7 диаметр проводника 3,5-6 мм IP54 в инд. упак по 3 шт. TDM | SQ0805-0011 | IP54 | 3,5-6 | 201 | 1,3 | 20х30х20 |
| Сальник PG 9 диаметр проводника 4-8 мм IP54 в инд. упак. по 3 шт. TDM | SQ0805-0012 | 4-8 | 201 | 1,4 | |||
| Сальник PG 13,5 диаметр проводника 7-11 мм IP54 в инд. упак. по 2 шт. TDM | SQ0805-0014 | 7-11 | 150 | 3,2 | |||
| Сальник PG 16 диаметр проводника 10-14 мм IP54 в инд. упак. по 2 шт. TDM | SQ0805-0018 | 10-14 | 120 | 4,4 | |||
| Сальник PG 21 диаметр проводника 13-18мм IP54 в инд. упак. по 2 шт. TDM | SQ0805-0017 | 13-18 | 120 | 3,8 | |||
 |
Сальник PGL 11 диаметр проводника 6-7 мм IP54 TDM | SQ0805-0101 | IP54 | 6-7 | 1400 | 15 | 41х34х27 |
| Сальник PGL 13,5 диаметр проводника 9-10 мм IP54 TDM | SQ0805-0102 | 9-10 | 1000 | 14 | |||
| Сальник PGL 16 диаметр проводника 10-11 мм IP54 TDM | SQ0805-0103 | 10-11 | 800 | 13 | |||
| Сальник PGL 21 диаметр проводника 14-15 мм IP54 TDM | SQ0805-0104 | 14-15 | 500 | 13 | |||
| Сальник PGL 29 диаметр проводника 20-24 мм IP54 TDM | SQ0805-0105 | 20-24 | 300 | 14 | |||
| Сальник PGL 36 диаметр проводника 28-31 мм IP54 TDM | SQ0805-0106 | 28-31 | 160 | 13 | |||
| Сальник PGL 42 диаметр проводника 35-39 мм IP54 TDM | SQ0805-0107 | 35-39 | 120 | 13 | |||
| Сальник PGL 48 диаметр проводника 39-43 мм IP54 TDM | SQ0805-0108 | 39-43 | 100 | 12 | |||
 |
Сальник MG 16 диаметр проводника 6-10мм IP68 TDM | SQ0806-0001 | IP68 | 6-10 | 4000 | 29,5 | 45х35х45 |
| Сальник MG 20 диаметр проводника 9-14мм IP68 TDM | SQ0806-0002 | 9-14 | 2000 | 25 | |||
| Сальник MG 25 диаметр проводника 13-18мм IP68 TDM | SQ0806-0003 | 18-25 | 1608 | 26 | |||
| Сальник MG 32 диаметр проводника 18-25мм IP68 TDM | SQ0806-0004 | 18-25 | 600 | 20,5 | |||
| Сальник MG 40 диаметр проводника 24-30мм IP68 TDM | SQ0806-0005 | 24-30 | 400 | 23,5 | |||
| Сальник MG 63 диаметр проводника 40-52мм IP68 TDM | SQ0806-0006 | 40-52 | 100 | 12,5 | |||
 |
Сальник MG LX 12 диаметр проводника 4,5-8мм IP68 TDM | SQ0806-0007 | IP68 | 4,5-8 | 2000 | 15 | 45х35х45 |
| Сальник MG LX 16 диаметр проводника 6-10мм IP68 TDM | SQ0806-0008 | 6-10 | 1200 | 14,3 | |||
| Сальник MG LX 20 диаметр проводника 9-14мм IP68 TDM | SQ0806-0009 | 9-14 | 600 | 14,1 | |||
| Сальник MG LX 25 диаметр проводника 13-18мм IP68 TDM | SQ0806-0010 | 13-18 | 480 | 13,8 | |||
| Сальник MG LX 32 диаметр проводника 18-25мм IP68 TDM | SQ0806-0011 | 18-25 | 300 | 14 | |||
| Сальник MG LX 40 диаметр проводника 24-32мм IP68 TDM | SQ0806-0012 | 24-32 | 192 | 14,3 | |||
| Сальник MG LX 50 диаметр проводника 30-42мм IP68 TDM | SQ0806-0013 | 30-42 | 120 | 14,5 | |||
| Сальник MG LX 63 диаметр проводника 40-52мм IP68 TDM | SQ0806-0014 | 40-52 | 96 | 14,8 | |||
