Корпуса распределительных устройств КРУ
Назначение
- Для установки модульных устройств защиты и управления на токи до 125 А и защиты потребителей от поражения электрическим током.
- Для защиты модульной автоматики от попадания пыли и влаги.
- Для установки силовых разъемов с последующим подключением к ним потребителей.
Применение
- Объекты коммерческой недвижимости (офисы, торговые центры и т. д.).
- Инфраструктурные объекты (больницы, школы и т. д.).
- Мобильные лаборатории, передвижные устройства генерации электрической энергии.
Материалы
- Ударопрочный АБС-пластик, устойчивый к воздействию УФ-излучения и не поддерживающий горение.
Преимущества
- Степень защиты от воздействия окружающей среды IP65.
- Диапазон рабочих температур от -30 до +50 0С.

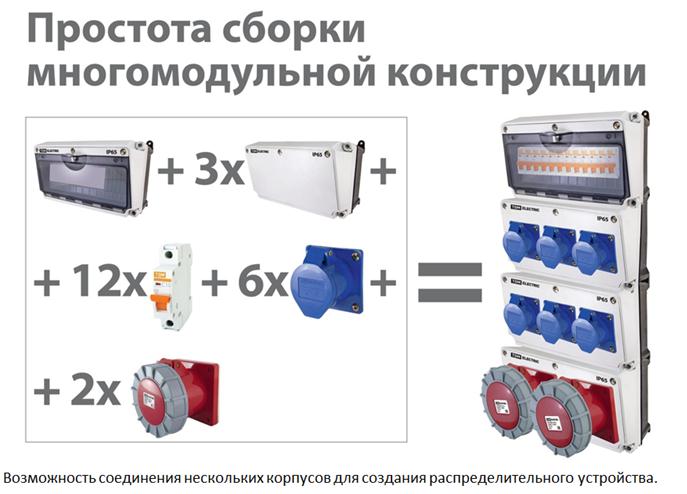

- Возможность сборки корпусов в единую конструкцию в различных вариациях.
- В корпусах для установки модульного оборудования предусмотрена установка замка.
- Для удобства монтажа на боковых и задней стенках корпуса выштампованы легко удаляемые вводы для кабеля.
- В комплект поставки входят шины нулевого и защитного проводника (N и PE), DIN-рейка (для SQ0914-0101), сальники PG.
|
|
Комплектация
|
SQ0914-0101 |
SQ0914-0102 |
|
Шина нулевая 5х20 мм2 Шина нейтральная 5х20 мм2 Сальники PG25 – 2 шт., PG11 – 2 шт. DIN-рейка – да Картонная коробка с индивидуальным стикером и штрихкодом EAN-13 Паспорт |
Шина нулевая 5х20 мм2 Шина нейтральная 5х20 мм2 Сальники PG25 – 2 шт., PG11 – 2 шт. DIN-рейка – нет Картонная коробка с индивидуальным стикером и штрихкодом EAN-13 Паспорт |
Технические характеристики
| Наименование параметра | Значение |
|---|---|
| Вид установки | Внутренний / Наружный |
| Вид исполнения | Навесной |
| Степень защиты | IP65 |
| Материал корпуса | ABS пластик |
| Размер установочной панели (SQ0914-0102), мм | 235х125 |
| Количество модулей (SQ0914-0101) | 12 |
Ассортимент
| Фото | Наименование | Артикул | Комплектация | Транспортная упаковка | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Масса, кг | Количество, шт | Габаритные размеры, мм | ||||||||
| Ширина | Высота | Глубина | ||||||||
 |

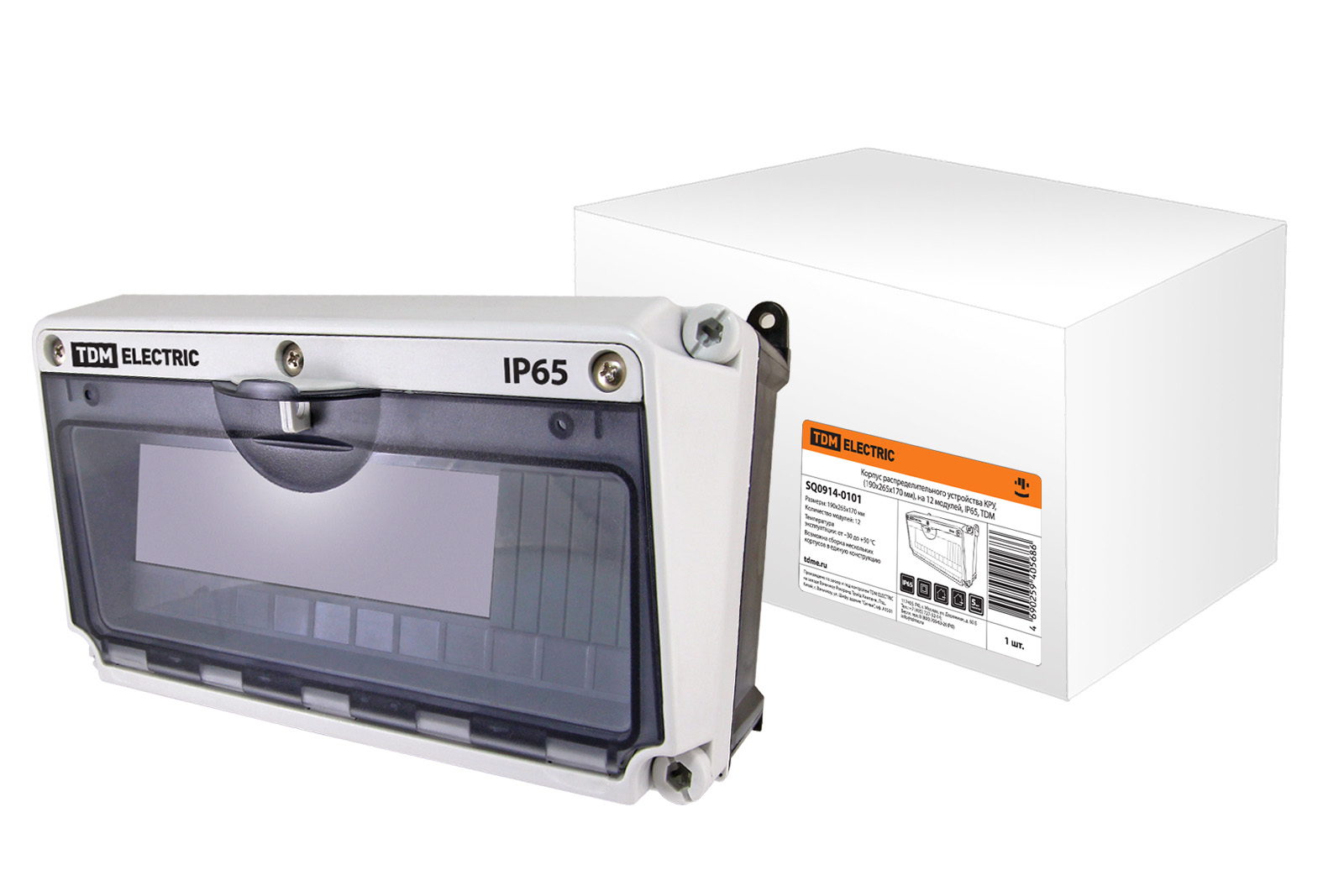

Корпус распределительного устройства КРУ, (190х265х170 мм), на 12 модулей, IP65, TDM | SQ0914-0101 | Бокс, нулевая и нейтральная шины, сальники PG, DIN-рейка для арт. SQ0914-0101, картонная коробка с индивидуальным штрихкодом EAN-13, паспорт. | 1,2 | 1 | 270 | 195 | 190 | ||
 |

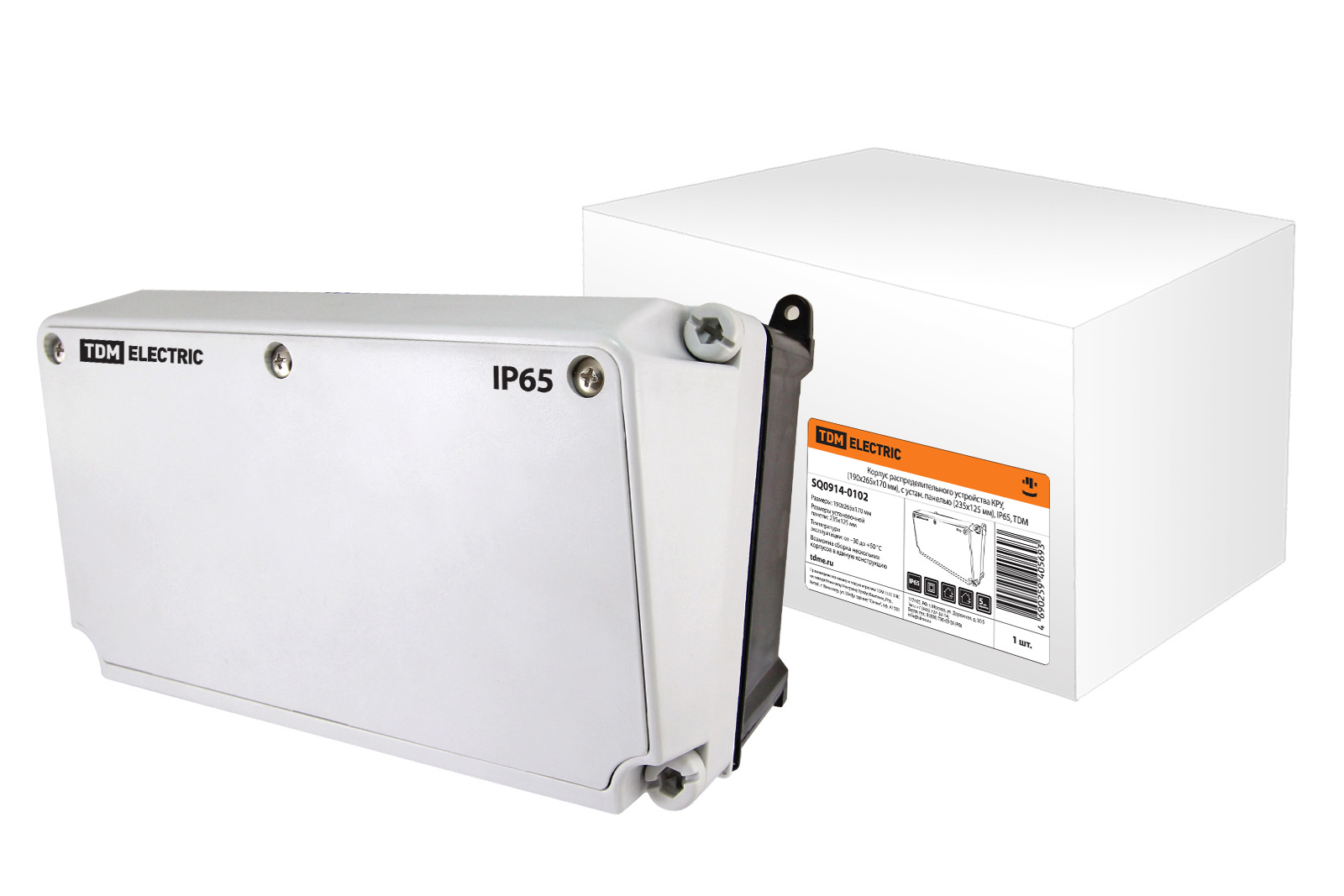

Корпус распределительного устройства КРУ, (190х265х170 мм), с устан. панелью (235х125 мм), IP65, TDM | SQ0914-0102 | ||||||||
