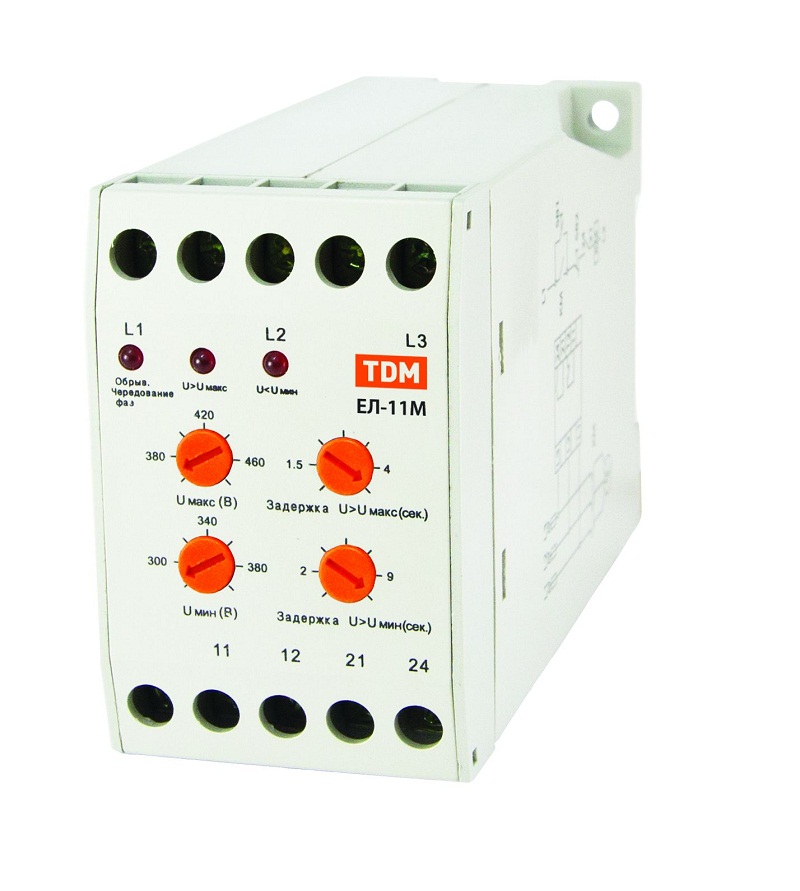

Реле контроля фаз серии ЕЛ-11М (трехфазное)
Назначение
Для защиты электрооборудования, питаемого трехфазной сетью в случаях:
• повышения напряжения сети;
• падения напряжения сети;
• нарушения чередования фаз;
• пропадания одной и более фаз;
• асимметрии фаз.
Применение
При проблемах в питающей сети реле переключит здание, например, больницу на резервный источник питания.
Реле отключит электродвигатель, если будут проблемы с напряжением или в фазах.
Материалы
• Корпус реле выполнен из не поддерживающего горение пластика.
Конструкция
• Реле устанавливается на DIN-рейку шириной 35 мм или на монтажную плоскость.
• Реле имеет на лицевой панели 4 регулятора: установки верхнего и нижнего значений напряжения, установки времени отключения реле при повышении и понижении напряжения сети;
• Реле имеет на лицевой панели 3 индикатора: «Ошибка фаз», «U>Uмакс»; «U<Uмин», которые загораются в зависимости от аварийной ситуации в питающей сети.
• В ассортименте 2 типа реле: с переключающим контактом и с 2 контактами (нормально замкнутый и нормально разомкнутый).
Преимущества
• ЕЛ-11 (1нр-1нз) имеет 2 пары контактов, что применяется для раздельного питания контакторов в схемах АВР.
• ЕЛ-11М давно известно на российском рынке, внесено во многие проекты и часто используется при сборке НКУ.
• Привлекательная цена реле позволяет использовать его для широкого спектра задач.
Комплектация
• Реле контроля фаз ЕЛ-11М.
• Упаковочная коробка.
• Руководство по эксплуатации. Паспорт.
Фото | Наименование | Артикул | Тип сети | Типы защит | Нижний порог напряжения, В | Верхний порог напряжения, В |
---|---|---|---|---|---|---|
Реле контроля фаз ЕЛ-11М-3х380В (1п-контакт) TDM | SQ1504-0005 | Трехфазная трехпроводная | -повышение/падение напряжения сети, - нарушение чередования фаз, - пропадания одной и более фаз, - асимметрия фаз. |
300-380 (регулируется) | 380-460 (регулируется) | |
Реле контроля фаз ЕЛ-11М-3х380В (1нр+1нз-контакты) TDM |
