Амперметры вольтметры

Фото	Номенклатура	Наименование	Способ включения	Класс точности	Максимальный измеряемый ток, А / напряжение, В	Размер передней панели, мм
Ассортимент серий А48, А72, А96, В48, В72, В96 (под прямоугольный вырез в щитке)
	Вольтметры
SQ1102-0252	Вольтметр В72П 15В-1,5 TDM	прямое	1,5	15В	72х72
SQ1102-0124	Вольтметр В72П 50В-1,5 TDM	прямое	1,5	50В	72х72
SQ1102-0130	Вольтметр В72П 150В-1,5 TDM	прямое	1,5	150В	72х72
SQ1102-0133	Вольтметр В72П 300В-1,5 TDM	прямое	1,5	300В	72х72
SQ1102-0135	Вольтметр В72П 450В-1,5 TDM	прямое	1,5	450В	72х72
SQ1102-0136	Вольтметр В72П 600В-1,5 TDM	прямое	1,5	600В	72х72
SQ1102-0118	Вольтметр В96П 300В-1,5 TDM	прямое	1,5	300В	96х96
SQ1102-0020	Вольтметр В96П 450В-1,5 TDM	прямое	1,5	450В	96х96
SQ1102-0021	Вольтметр В96П 600В-1,5 TDM	прямое	1,5	600В	96х96
	Амперметры
SQ1102-0073	Амперметр А72П 5А-1.5 TDM	прямое	1,5	5А	72х72
SQ1102-0074	Амперметр А72П 10А-1.5 TDM	прямое	1,5	10А	72х72
SQ1102-0076	Амперметр А72П 15А-1.5 TDM	прямое	1,5	15А	72х72
SQ1102-0077	Амперметр А72П 20А-1.5 TDM	прямое	1,5	20А	72х72
SQ1102-0079	Амперметр А72П 30А-1.5 TDM	прямое	1,5	30А	72х72
SQ1102-0080	Амперметр А72П 40А-1.5 TDM	прямое	1,5	40А	72х72
SQ1102-0081	Амперметр А72П 50А-1.5 TDM	прямое	1,5	50А	72х72
SQ1102-0054	Амперметр А72П 100А-1.5 TDM	трансформаторное	1,5	100А	72х72
SQ1102-0057	Амперметр А72 200А/5А-1.5 TDM	трансформаторное	1,5	200А	72х72
SQ1102-0058	Амперметр А72 250А/5А-1.5 TDM	трансформаторное	1,5	250А	72х72
SQ1102-0059	Амперметр А72 300А/5А-1.5 TDM	трансформаторное	1,5	300А	72х72
SQ1102-0060	Амперметр А72 400А/5А-1.5 TDM	трансформаторное	1,5	400А	72х72
SQ1102-0062	Амперметр А72 600А/5А-1.5 TDM	трансформаторное	1,5	600А	72х72
SQ1102-0065	Амперметр А72 1000А/5А-1.5 TDM	трансформаторное	1,5	1000А	72х72
SQ1102-0067	Амперметр А72 1500А/5А-1.5 TDM	трансформаторное	1,5	1500А	72х72
SQ1102-0068	Амперметр А72 2000А/5А-1.5 TDM	трансформаторное	1,5	2000А	72х72
SQ1102-0037	Амперметр А96П 30А-1.5 TDM	прямое	1,5	30А	96х96
SQ1102-0039	Амперметр А96П 50А-1.5 TDM	прямое	1,5	50А	96х96
SQ1102-0012	Амперметр А96 100А/5А-1.5 TDM	трансформаторное	1,5	100А	96х96
SQ1102-0015	Амперметр А96 200А/5А-1.5 TDM	трансформаторное	1,5	200А	96х96
SQ1102-0016	Амперметр А96 250А/5А-1.5 TDM	трансформаторное	1,5	250А	96х96
SQ1102-0017	Амперметр А96 300А/5А-1.5 TDM	трансформаторное	1,5	300А	96х96
SQ1102-0018	Амперметр А96 400А/5А-1.5 TDM	трансформаторное	1,5	400А	96х96
SQ1102-0020	Амперметр А96 600А/5А-1.5 TDM	трансформаторное	1,5	600А	96х96
SQ1102-0023	Амперметр А96 1000А/5А-1.5 TDM	трансформаторное	1,5	1000А	96х96
SQ1102-0025	Амперметр А96 1500А/5А-1.5 TDM	трансформаторное	1,5	1500А	96х96
SQ1102-0026	Амперметр А96 2000А/5А-1.5 TDM	трансформаторное	1,5	2000А	96х96
Амперметры серии А72 без шкал и шкалы к ним
	SQ1102-0225	Амперметр А72 X/5А-1.5 (без шкалы)	Трансформаторное	1,5	5-4000А	72х72
	SQ1102-0253	Шкала Ш72 /5А-1,5 (для А72 Х/5А)	Для амперметров трансформаторного включения	-	5А	72х72
SQ1102-0182	Шкала Ш72/10А-1,5 (для А72 Х/5А)	-	10А	72х72
SQ1102-0184	Шкала Ш72/15А-1,5 (для А72 Х/5А)	-	15А	72х72
SQ1102-0185	Шкала Ш72/20А-1,5 (для А72 Х/5А)	-	20А	72х72
SQ1102-0187	Шкала Ш72/30А-1,5 (для А72 Х/5А)	-	30А	72х72
SQ1102-0188	Шкала Ш72/40А-1,5 (для А72 Х/5А)	-	40А	72х72
SQ1102-0189	Шкала Ш72/50А-1,5 (для А72 Х/5А)	-	50А	72х72
SQ1102-0191	Шкала Ш72/75А-1,5 (для А72 Х/5А)	-	75А	72х72
SQ1102-0192	Шкала Ш72/80А-1,5 (для А72 Х/5А)	-	80А	72х72
SQ1102-0193	Шкала Ш72/100А-1,5 (для А72 Х/5А)	-	100А	72х72
SQ1102-0195	Шкала Ш72/150А-1,5 (для А72 Х/5А)	-	150А	72х72
SQ1102-0196	Шкала Ш72/200А-1,5 (для А72 Х/5А)	-	200А	72х72
SQ1102-0197	Шкала Ш72/250А-1,5 (для А72 Х/5А)	-	250А	72х72
SQ1102-0198	Шкала Ш72/300А-1,5 (для А72 Х/5А)	-	300А	72х72
SQ1102-0199	Шкала Ш72/400А-1,5 (для А72 Х/5А)	-	400А	72х72
SQ1102-0200	Шкала Ш72/500А-1,5 (для А72 Х/5А)	-	500А	72х72
SQ1102-0201	Шкала Ш72/600А-1,5 (для А72 Х/5А)	-	600А	72х72
SQ1102-0203	Шкала Ш72/800А-1,5 (для А72 Х/5А)	-	800А	72х72
SQ1102-0204	Шкала Ш72/1000А-1,5 (для А72 Х/5А)	-	1000А	72х72
SQ1102-0206	Шкала Ш72/1500А-1,5 (для А72 Х/5А)	-	1500А	72х72
SQ1102-0207	Шкала Ш72/2000А-1,5 (для А72 Х/5А)	-	2000А	72х72
SQ1102-0208	Шкала Ш72/2500А-1,5 (для А72 Х/5А)	-	2500А	72х72
SQ1102-0209	Шкала Ш72/3000А-1,5 (для А72 Х/5А)	-	3000А	72х72
SQ1102-0210	Шкала Ш72/4000А-1,5 (для А72 Х/5А)	-	4000А	72х72
Ассортимент серий А80, В80 (под круглый вырез в щитке)
	Вольтметры
SQ1102-0239	Вольтметр В80П 300В-2,5,(без поверки), TDM	прямое	2,5	300В	80х80
SQ1102-0240	Вольтметр В80П 500В-2,5,(без поверки), TDM	прямое	2,5	500В	80х80
SQ1102-0250	Вольтметр В80П 300В-2,5,(с поверкой), TDM	прямое	2,5	300В	80х80
SQ1102-0251	Вольтметр В80П 500В-2,5,(с поверкой), TDM	прямое	2,5	500В	80х80
	Амперметры
SQ1102-0230	Амперметр А80П 30А-2,5,(без поверки), TDM	прямое	2,5	30А	80x80
SQ1102-0231	Амперметр А80П 50А-2,5,(без поверки), TDM	прямое	2,5	50А	80x80
SQ1102-0232	Амперметр А80П 100А-2,5,(без поверки), TDM	трансформаторное	2,5	100А	80x80
SQ1102-0233	Амперметр А80П 200А-2,5,(без поверки), TDM	трансформаторное	2,5	200А	80x80
SQ1102-0234	Амперметр А80П 300А-2,5,(без поверки), TDM	трансформаторное	2,5	300А	80x80
SQ1102-0235	Амперметр А80П 400А-2,5,(без поверки), TDM	трансформаторное	2,5	400А	80x80
SQ1102-0236	Амперметр А80П 600А-2,5,(без поверки), TDM	трансформаторное	2,5	600А	80x80
SQ1102-0237	Амперметр А80П 1000А-2,5,(без поверки), TDM	трансформаторное	2,5	1000А	80x80
SQ1102-0238	Амперметр А80П 1500А-2,5,(без поверки), TDM	трансформаторное	2,5	1500А	80x80
SQ1102-0241	Амперметр А80П 30А-2,5,(с поверкой), TDM	прямое	2,5	30А	80x80
SQ1102-0242	Амперметр А80П 50А-2,5,(с поверкой), TDM	прямое	2,5	50А	80x80
SQ1102-0243	Амперметр А80П 100А-2,5,(с поверкой),TDM	трансформаторное	2,5	100А	80x80
SQ1102-0244	Амперметр А80П 200А-2,5,(с поверкой), TDM	трансформаторное	2,5	200А	80x80
SQ1102-0245	Амперметр А80П 300А-2,5,(с поверкой), TDM	трансформаторное	2,5	300А	80x80
SQ1102-0246	Амперметр А80П 400А-2,5,(с поверкой), TDM	трансформаторное	2,5	400А	80x80
SQ1102-0247	Амперметр А80П 600А-2,5,(с поверкой), TDM	трансформаторное	2,5	600А	80x80
SQ1102-0248	Амперметр А80П 1000А-2,5,(с поверкой), TDM	трансформаторное	2,5	1000А	80x80
SQ1102-0249	Амперметр А80П 1500А-2,5,(с поверкой), TDM	трансформаторное	2,5	1500А	80x80

АМПЕРМЕТРЫ И ВОЛЬТМЕТРЫ СЕРИЙ А72, А96, В72, В96 (ПОД КВАДРАТНЫЙ ВЫРЕЗ) И ШКАЛЫ К НИМ АМПЕРМЕТРЫ И ВОЛЬТМЕТРЫ СЕРИИ А80, В80 (ПОД КРУГЛЫЙ ВЫРЕЗ)

Назначение
• Для измерения силы тока и напряжения в однофазных электрических цепях переменного тока.
Применение
• В низковольтных комплектных устройствах распределительных электрических сетей жилых, общественных и производственных объектов.
Материалы
• Корпус из негорючего самозатухающего пластика.

Конструкция

Имеется возможность корректировки положения стрелки прибора. Для предотвращения несанкционированного доступа предусмотрена возможность пломбировки корпуса.

Способ крепления: в крышку щита. Комплектуется необходимым набором для крепежа.

Амперметры на токи свыше 100 А подключаются к измеряемой цепи через трансформаторы тока.

Внешние присоединительные зажимы закрываются защитной прозрачной крышкой, обеспечивающей электробезопасность. Все приборы имеют сменные шкалы. Для амперметров серии А72 шкалы можно приобрести отдельно.

Преимущества
• Все приборы внесены в государственный реестр средств измерений и имеют свидетельство типа CN.C.34.004.A. №45415. Свидетельство типа CN.C.34.004.A №45415
Все приборы поверенные и имеют соответствующие штампы на корпусе и в паспорте.
• Для амперметров серии А72 в наличии сменные шкалы, что позволяет оптимизировать складские запасы по данной серии.
• Самое привлекательное на рынке ценовое предложение среди приборов с поверкой.
• Приборы имеют двукратную перегрузочную шкалу по току, что позволяет работать им при кратковременных перегрузках по току.
• Полностью совместимы с трансформаторами тока ТТН TDM ELECTRIC.
Комплектация
• Амперметр/вольтметр.
• Защитная задняя крышка.
• Крепежные фиксаторы – 2 шт.
• Гайка – 2 шт.
• Винт – 1 шт.
• Упаковочная коробка.
• Руководство по эксплуатации. Паспорт.

Фото Номенклатура Наименование Способ
включения Класс
точности Максимальный
измеряемый
ток, А /
напряжение, В Размер
передней панели,
мм

Ассортимент серий А48, А72, А96, В48, В72, В96 (под прямоугольный вырез в щитке)

Вольтметры

SQ1102-0252 Вольтметр В72П 15В-1,5 TDM прямое 1,5 15В 72х72

SQ1102-0124 Вольтметр В72П 50В-1,5 TDM прямое 1,5 50В 72х72

SQ1102-0130 Вольтметр В72П 150В-1,5 TDM прямое 1,5 150В 72х72

SQ1102-0133 Вольтметр В72П 300В-1,5 TDM прямое 1,5 300В 72х72

SQ1102-0135 Вольтметр В72П 450В-1,5 TDM прямое 1,5 450В 72х72

SQ1102-0136 Вольтметр В72П 600В-1,5 TDM прямое 1,5 600В 72х72

SQ1102-0118 Вольтметр В96П 300В-1,5 TDM прямое 1,5 300В 96х96

SQ1102-0020 Вольтметр В96П 450В-1,5 TDM прямое 1,5 450В 96х96

SQ1102-0021 Вольтметр В96П 600В-1,5 TDM прямое 1,5 600В 96х96

Амперметры

SQ1102-0073 Амперметр А72П 5А-1.5 TDM прямое 1,5 5А 72х72

SQ1102-0074 Амперметр А72П 10А-1.5 TDM прямое 1,5 10А 72х72

SQ1102-0076 Амперметр А72П 15А-1.5 TDM прямое 1,5 15А 72х72

SQ1102-0077 Амперметр А72П 20А-1.5 TDM прямое 1,5 20А 72х72

SQ1102-0079 Амперметр А72П 30А-1.5 TDM прямое 1,5 30А 72х72

SQ1102-0080 Амперметр А72П 40А-1.5 TDM прямое 1,5 40А 72х72

SQ1102-0081 Амперметр А72П 50А-1.5 TDM прямое 1,5 50А 72х72

SQ1102-0054 Амперметр А72П 100А-1.5 TDM трансформаторное 1,5 100А 72х72

SQ1102-0057 Амперметр А72 200А/5А-1.5 TDM трансформаторное 1,5 200А 72х72

SQ1102-0058 Амперметр А72 250А/5А-1.5 TDM трансформаторное 1,5 250А 72х72

SQ1102-0059 Амперметр А72 300А/5А-1.5 TDM трансформаторное 1,5 300А 72х72

SQ1102-0060 Амперметр А72 400А/5А-1.5 TDM трансформаторное 1,5 400А 72х72

SQ1102-0062 Амперметр А72 600А/5А-1.5 TDM трансформаторное 1,5 600А 72х72

SQ1102-0065 Амперметр А72 1000А/5А-1.5 TDM трансформаторное 1,5 1000А 72х72

SQ1102-0067 Амперметр А72 1500А/5А-1.5 TDM трансформаторное 1,5 1500А 72х72

SQ1102-0068 Амперметр А72 2000А/5А-1.5 TDM трансформаторное 1,5 2000А 72х72

SQ1102-0037 Амперметр А96П 30А-1.5 TDM прямое 1,5 30А 96х96

SQ1102-0039 Амперметр А96П 50А-1.5 TDM прямое 1,5 50А 96х96

SQ1102-0012 Амперметр А96 100А/5А-1.5 TDM трансформаторное 1,5 100А 96х96

SQ1102-0015 Амперметр А96 200А/5А-1.5 TDM трансформаторное 1,5 200А 96х96

SQ1102-0016 Амперметр А96 250А/5А-1.5 TDM трансформаторное 1,5 250А 96х96

SQ1102-0017 Амперметр А96 300А/5А-1.5 TDM трансформаторное 1,5 300А 96х96

SQ1102-0018 Амперметр А96 400А/5А-1.5 TDM трансформаторное 1,5 400А 96х96

SQ1102-0020 Амперметр А96 600А/5А-1.5 TDM трансформаторное 1,5 600А 96х96

SQ1102-0023 Амперметр А96 1000А/5А-1.5 TDM трансформаторное 1,5 1000А 96х96

SQ1102-0025 Амперметр А96 1500А/5А-1.5 TDM трансформаторное 1,5 1500А 96х96

SQ1102-0026 Амперметр А96 2000А/5А-1.5 TDM трансформаторное 1,5 2000А 96х96

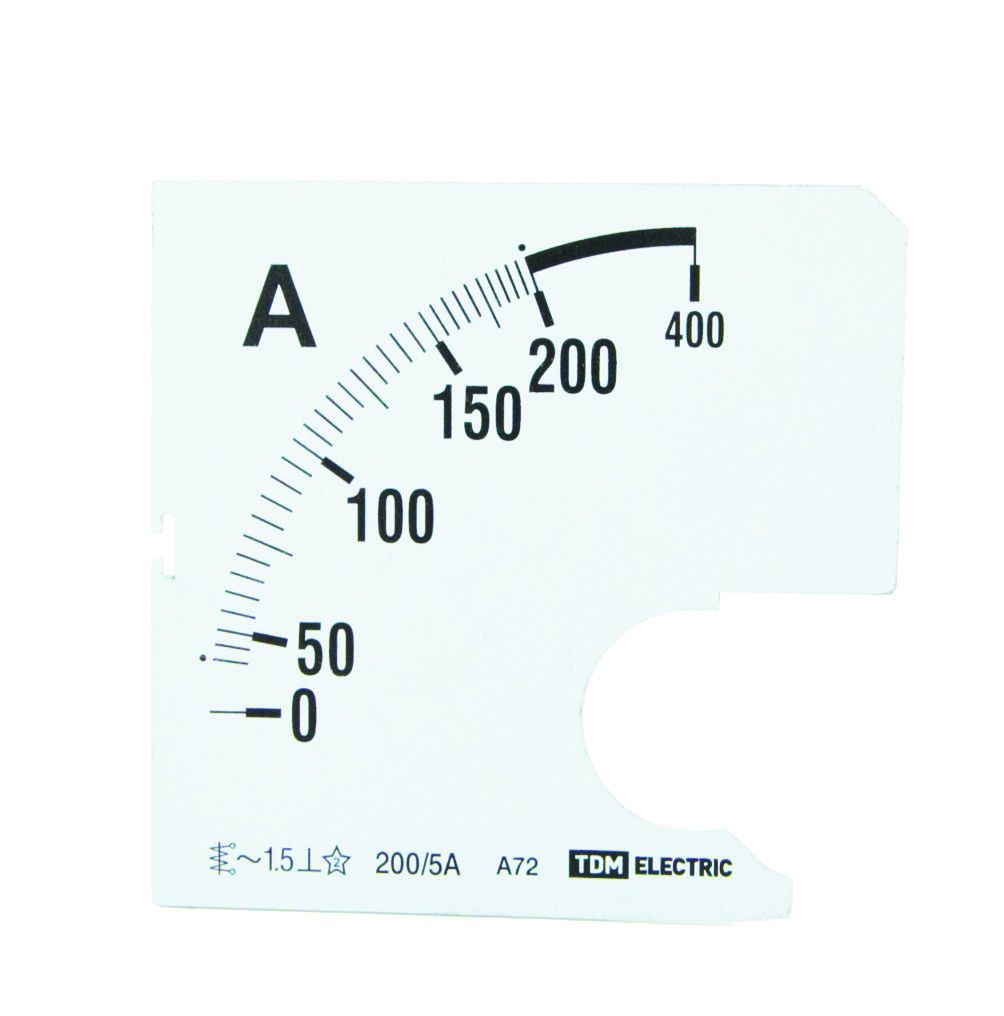

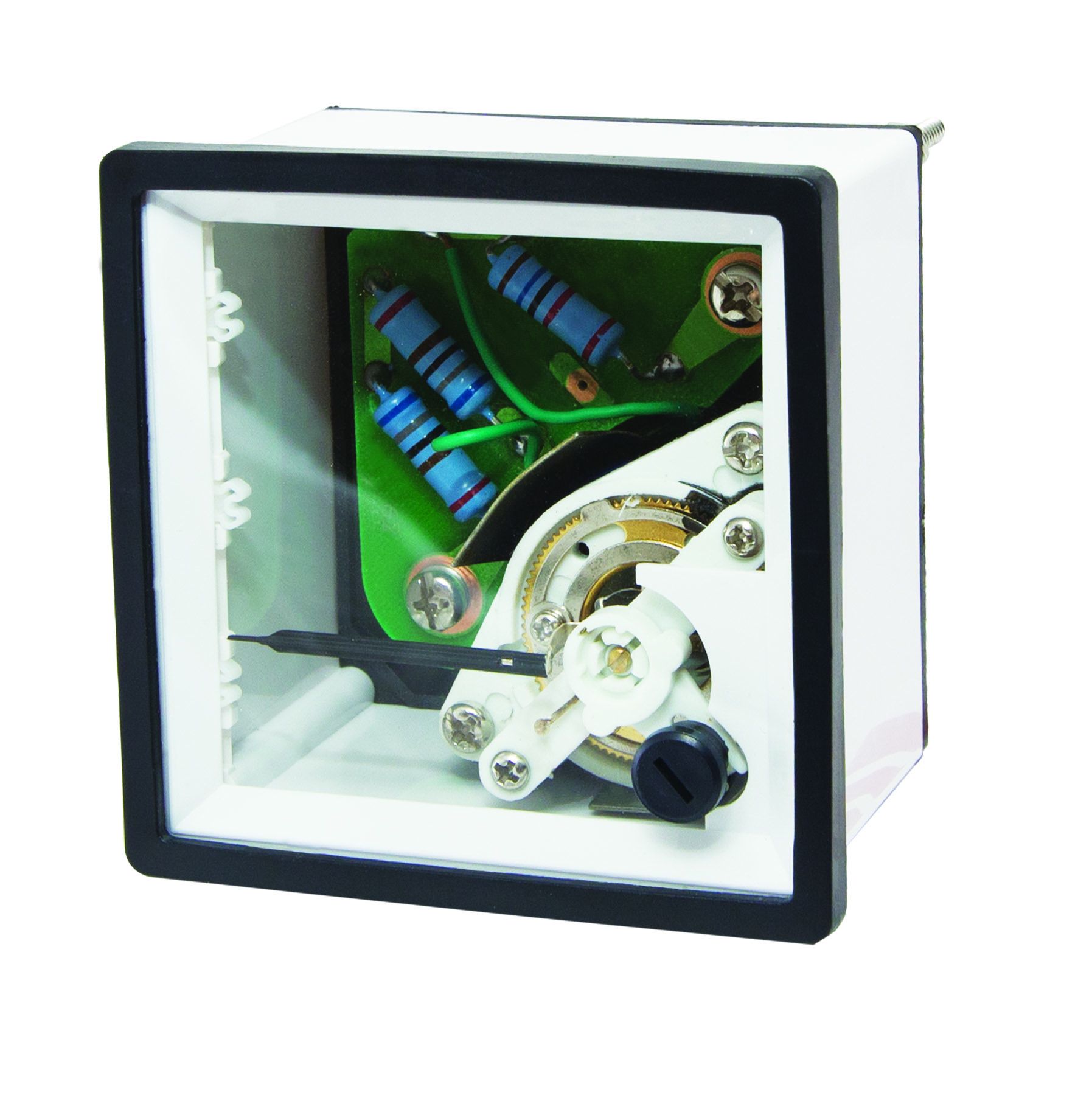

Амперметры серии А72 без шкал и шкалы к ним

SQ1102-0225 Амперметр А72 X/5А-1.5 (без шкалы) Трансформаторное 1,5 5-4000А 72х72

SQ1102-0253 Шкала Ш72 /5А-1,5 (для А72 Х/5А) Для амперметров трансформаторного включения - 5А 72х72

SQ1102-0182 Шкала Ш72/10А-1,5 (для А72 Х/5А) - 10А 72х72

SQ1102-0184 Шкала Ш72/15А-1,5 (для А72 Х/5А) - 15А 72х72

SQ1102-0185 Шкала Ш72/20А-1,5 (для А72 Х/5А) - 20А 72х72

SQ1102-0187 Шкала Ш72/30А-1,5 (для А72 Х/5А) - 30А 72х72

SQ1102-0188 Шкала Ш72/40А-1,5 (для А72 Х/5А) - 40А 72х72

SQ1102-0189 Шкала Ш72/50А-1,5 (для А72 Х/5А) - 50А 72х72

SQ1102-0191 Шкала Ш72/75А-1,5 (для А72 Х/5А) - 75А 72х72

SQ1102-0192 Шкала Ш72/80А-1,5 (для А72 Х/5А) - 80А 72х72

SQ1102-0193 Шкала Ш72/100А-1,5 (для А72 Х/5А) - 100А 72х72

SQ1102-0195 Шкала Ш72/150А-1,5 (для А72 Х/5А) - 150А 72х72

SQ1102-0196 Шкала Ш72/200А-1,5 (для А72 Х/5А) - 200А 72х72

SQ1102-0197 Шкала Ш72/250А-1,5 (для А72 Х/5А) - 250А 72х72

SQ1102-0198 Шкала Ш72/300А-1,5 (для А72 Х/5А) - 300А 72х72

SQ1102-0199 Шкала Ш72/400А-1,5 (для А72 Х/5А) - 400А 72х72

SQ1102-0200 Шкала Ш72/500А-1,5 (для А72 Х/5А) - 500А 72х72

SQ1102-0201 Шкала Ш72/600А-1,5 (для А72 Х/5А) - 600А 72х72

SQ1102-0203 Шкала Ш72/800А-1,5 (для А72 Х/5А) - 800А 72х72

SQ1102-0204 Шкала Ш72/1000А-1,5 (для А72 Х/5А) - 1000А 72х72

SQ1102-0206 Шкала Ш72/1500А-1,5 (для А72 Х/5А) - 1500А 72х72

SQ1102-0207 Шкала Ш72/2000А-1,5 (для А72 Х/5А) - 2000А 72х72

SQ1102-0208 Шкала Ш72/2500А-1,5 (для А72 Х/5А) - 2500А 72х72

SQ1102-0209 Шкала Ш72/3000А-1,5 (для А72 Х/5А) - 3000А 72х72

SQ1102-0210 Шкала Ш72/4000А-1,5 (для А72 Х/5А) - 4000А 72х72

Ассортимент серий А80, В80 (под круглый вырез в щитке)

Вольтметры

SQ1102-0239 Вольтметр В80П 300В-2,5,(без поверки), TDM прямое 2,5 300В 80х80

SQ1102-0240 Вольтметр В80П 500В-2,5,(без поверки), TDM прямое 2,5 500В 80х80

SQ1102-0250 Вольтметр В80П 300В-2,5,(с поверкой), TDM прямое 2,5 300В 80х80

SQ1102-0251 Вольтметр В80П 500В-2,5,(с поверкой), TDM прямое 2,5 500В 80х80

Амперметры

SQ1102-0230 Амперметр А80П 30А-2,5,(без поверки), TDM прямое 2,5 30А 80x80

SQ1102-0231 Амперметр А80П 50А-2,5,(без поверки), TDM прямое 2,5 50А 80x80

SQ1102-0232 Амперметр А80П 100А-2,5,(без поверки), TDM трансформаторное 2,5 100А 80x80

SQ1102-0233 Амперметр А80П 200А-2,5,(без поверки), TDM трансформаторное 2,5 200А 80x80

SQ1102-0234 Амперметр А80П 300А-2,5,(без поверки), TDM трансформаторное 2,5 300А 80x80

SQ1102-0235 Амперметр А80П 400А-2,5,(без поверки), TDM трансформаторное 2,5 400А 80x80

SQ1102-0236 Амперметр А80П 600А-2,5,(без поверки), TDM трансформаторное 2,5 600А 80x80

SQ1102-0237 Амперметр А80П 1000А-2,5,(без поверки), TDM трансформаторное 2,5 1000А 80x80

SQ1102-0238 Амперметр А80П 1500А-2,5,(без поверки), TDM трансформаторное 2,5 1500А 80x80

SQ1102-0241 Амперметр А80П 30А-2,5,(с поверкой), TDM прямое 2,5 30А 80x80

SQ1102-0242 Амперметр А80П 50А-2,5,(с поверкой), TDM прямое 2,5 50А 80x80

SQ1102-0243 Амперметр А80П 100А-2,5,(с поверкой),TDM трансформаторное 2,5 100А 80x80

SQ1102-0244 Амперметр А80П 200А-2,5,(с поверкой), TDM трансформаторное 2,5 200А 80x80

SQ1102-0245 Амперметр А80П 300А-2,5,(с поверкой), TDM трансформаторное 2,5 300А 80x80

SQ1102-0246 Амперметр А80П 400А-2,5,(с поверкой), TDM трансформаторное 2,5 400А 80x80

SQ1102-0247 Амперметр А80П 600А-2,5,(с поверкой), TDM трансформаторное 2,5 600А 80x80

SQ1102-0248 Амперметр А80П 1000А-2,5,(с поверкой), TDM трансформаторное 2,5 1000А 80x80

SQ1102-0249 Амперметр А80П 1500А-2,5,(с поверкой), TDM трансформаторное 2,5 1500А 80x80
