Приставки контактные серии ПКН, ПКБН, приставки выдержки времени серии ПВН
Назначение
• Приставки контактные серии ПКН и приставки контактные боковые серии ПКБН предназначены для расширения возможности использования контакторов в системах автоматизации технологических процессов.

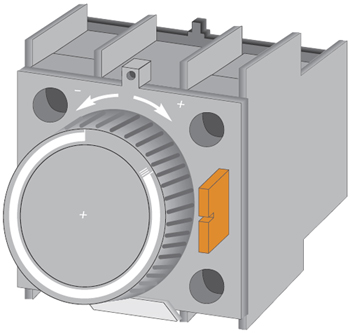

• ПВН является механическим устройством, без собственного потребления электроэнергии, коммутирующим своими контактами электрические цепи с заданной выдержкой времени. Пневматические приставки выдержки времени серии ПВН позволяют получить задержку замыкания или размыкания вспомогательной цепи от 0,1 до 180 с.
Применение
• Одни и те же приставки контактные ПКН и пневматические приставки выдержки времени ПВН могут использоваться как на контактор серии КМН, так и на контактор серии КТН.
• Приставки ПКБН используются только на контакторах серии КМН.
Фото |
Наименование |
Артикул |
Количество и вид контактов |
|
|
Приставка ПВН-11 (задержка при вкл. 0,1-30сек) 1з+1р TDM |
SQ0708-0032 |
1з+1р |
Приставка ПВН-12 (задержка при вкл. 10-180сек) 1з+1р TDM |
SQ0708-0033 |
1з+1р |
Приставка ПВН-13 (задержка при вкл. 0,1-3сек) 1з+1р TDM |
SQ0708-0034 |
1з+1р |
Приставка ПВН-21 (задержка при откл. 0,1-30сек) 1з+1р TDM |
SQ0708-0035 |
1з+1р |
Приставка ПВН-22 (задержка при откл. 10-180сек) 1з+1р TDM |
SQ0708-0036 |
1з+1р |
Приставка ПВН-23 (задержка при откл. 0,1-3сек) 1з+1р TDM |
SQ0708-0037 |
1з+1р |
|
|
Приставка ПКН-0,4 доп. контакты 4р TDM |
SQ0708-0038 |
4р |
Приставка ПКН-11 доп. контакты 1з+1р TDM |
SQ0708-0039 |
1з+1р |
Приставка ПКН-20 доп. контакты 2з TDM |
SQ0708-0040 |
2з |

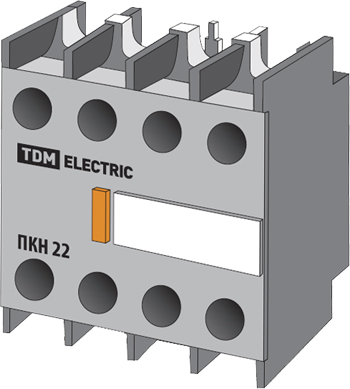

Приставка ПКН-22 доп. контакты 2з+2р TDM |
SQ0708-0041 |
2з+2р |
Приставка ПКН-40 доп. контакты 4з TDM |
SQ0708-0042 |
4з |
|
|
Приставка ПКБН-11 контакты 1з+1р TDM |
SQ0708-0092 |
1з+1р |
Приставка ПКБН-20 контакты 2з TDM |
SQ0708-0093 |
2з |
Панель для крепления ПКБН (для КМН 80-95А) |
SQ0708-0094 |
- |
