Светосигнальная арматура модульная серия

-hinf w53l




Назначение
• Для коммутации электрических цепей управления переменного напряжения до 660 В частотой 50 и 60 Гц и постоянного напряжения до 440 В и по своим характеристикам соответствует требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования». Может поставляться как собранными – привод с модулями (блоками контактов), так и отдельно. Данная серия обладает лучшими эксплуатационными характеристиками и повышенной надежностью.
• Для модульной серии предусмотрен обширный выбор компонентов, которые можно использовать в различных комбинациях. Уникальная система подпружиненной монтажной колодки обеспечивает простой и быстрый монтаж.

Применение
В системах управления и текущего контроля по энергобъектам и электроцехам.

• В системах КИПиА и релейной защиты и автоматики региональных электрических сетей.
• На предприятиях нефтегазопереработки – в системах автоматики.
• В технологическом оборудовании предприятий металлургической отрасли.
• На любом машиностроительном или приборостроительном предприятии – как в системе управления, так и в выпускаемых изделиях.
• В системах автоматики и электроснабжения подвижного состава железнодорожного транспорта.

Конструкция
Модульная серия состоит из:
• Контактного блока однополюсного с замыкающим или размыкающим контактом.
• Монтажной колодки. Выпускаются для установки трех или пяти блоков в один ряд. На монтажных колодках на три блока предусмотрена возможность установки дополнительных блоков на втором уровне.
• Светодиодного/лампового блока. В кнопках, сигнальных лампах и переключателях с подсветкой ламповый блок устанавливается в центральном положении на монтажной колодке.
• Гайки.
• Корпуса переключателя. Кнопки, линзы и ручки выпускаются в нескольких цветовых исполнениях, с подсветкой или без подсветки.
Функциональные элементы
• Кнопки (с подсветкой и без подсветки).
• Грибовидные кнопки.
• Кнопки специального назначения.
• Двойные кнопки.
• Кнопки аварийной остановки (отпускание поворачиванием, вытягиванием и с помощью ключа).
• Кнопки остановки машины (отпускание поворачиваем, вытягиванием и с помощью ключа).
• Переключатели (2-х и 3-х позиционные).
• Переключатели с ключом.

Фото Наименование Артикул Минимальная норма отгрузки, шт.
Кнопка MP1-20B в сборе d22мм 1з+1р черная TDM SQ0747-0006 10

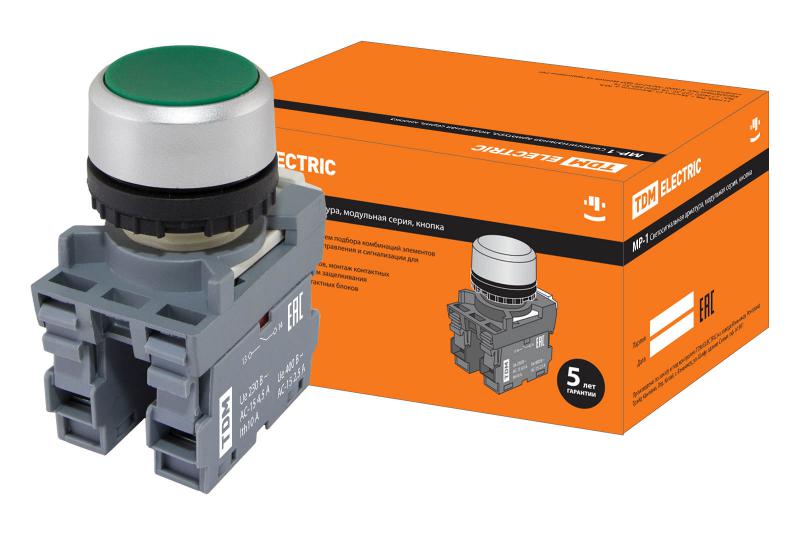

Кнопка MP1-20G в сборе d22мм 1з+1р зеленая TDM SQ0747-0002 10
Кнопка MP1-20L в сборе d22мм 1з+1р синяя TDM SQ0747-0004 10
Кнопка MP1-20R в сборе d22мм 1з+1р красная TDM SQ0747-0001 10

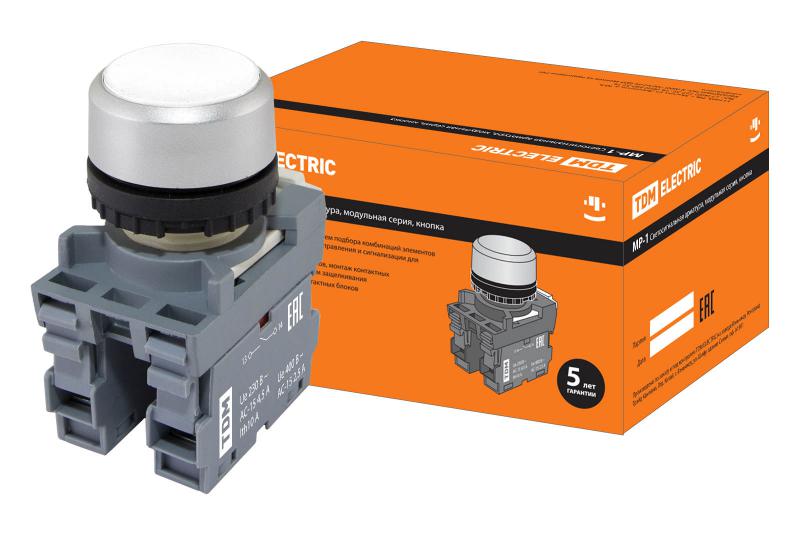

Кнопка MP1-20W в сборе d22мм 1з+1р белая TDM SQ0747-0005 10

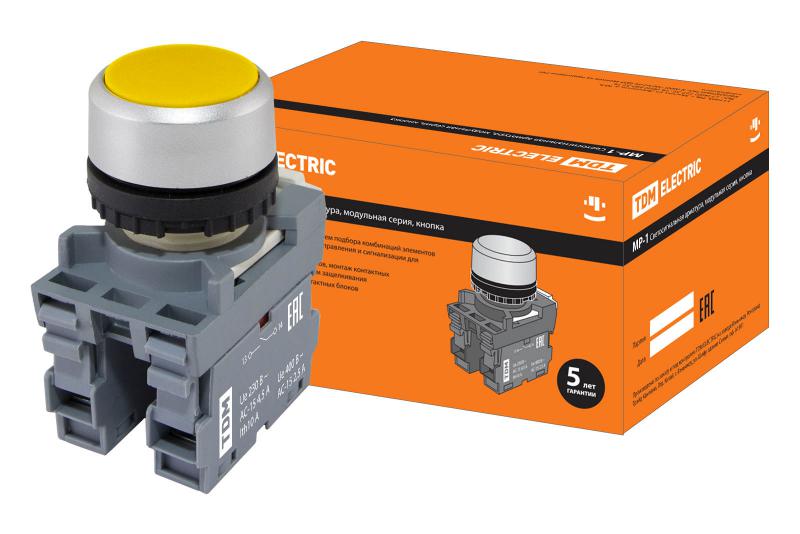

Кнопка MP1-20Y в сборе d22мм 1з+1р желтая TDM SQ0747-0003 10
Кнопка MP1-21G(LED) в сборе d22мм/220В 1з+1р зеленая TDM SQ0747-0014 10
Кнопка MP1-21G(LED) в сборе d22мм/24В 1з+1р зеленая TDM SQ0747-0018 10
Кнопка MP1-21L(LED) в сборе d22мм/220В 1з+1р синяя TDM SQ0747-0016 10
Кнопка MP1-21L(LED) в сборе d22мм/24В 1з+1р синяя TDM SQ0747-0020 10
Кнопка MP1-21R(LED) в сборе d22мм/220В 1з+1р красная TDM SQ0747-0013 10
Кнопка MP1-21R(LED) в сборе d22мм/24В 1з+1р красная TDM SQ0747-0017 10
Кнопка MP1-21Y(LED) в сборе d22мм/220В 1з+1р желтая TDM SQ0747-0015 10
Кнопка MP1-21Y(LED) в сборе d22мм/24В 1з+1р желтая TDM SQ0747-0019 10
Кнопка грибовидная МРМ1-10R в сборе d40мм 1з+1р красная TDM SQ0747-0029 10
Кнопка грибовидная МРМ1-11R(LED) в сборе d40мм/220B 1з+1р красная TDM SQ0747-0033 10
Кнопка грибовидная МРМ1-11R(LED) в сборе d40мм/24B 1з+1р красная TDM SQ0747-0034 10
Кнопка грибовидная МРМ1-11G(LED) в сборе d40мм/220B 1з+1р зеленая TDM SQ0747-0031 10
Кнопка грибовидная МРМ1-11G(LED) в сборе d40мм/24B 1з+1р зеленая TDM SQ0747-0032 10

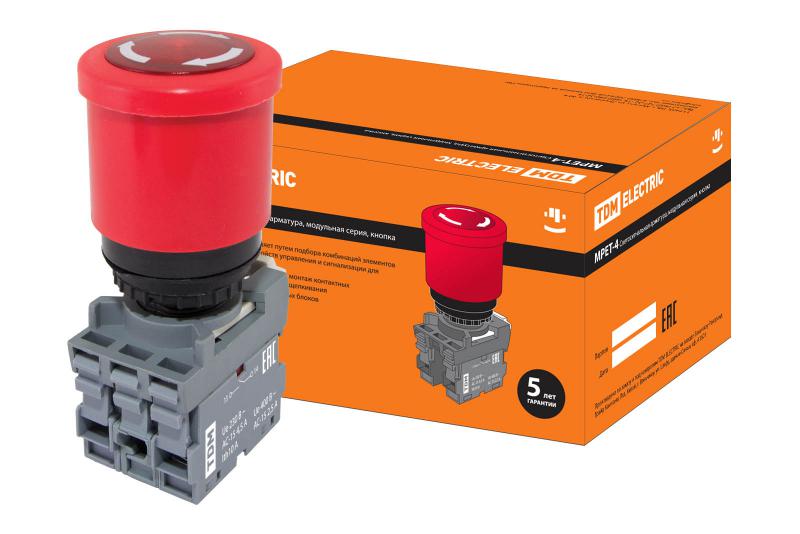

Кнопка грибовидная, возврат поворотом MPET4-10R в сборе d40мм 1з+1р красная TDM SQ0747-0030 10

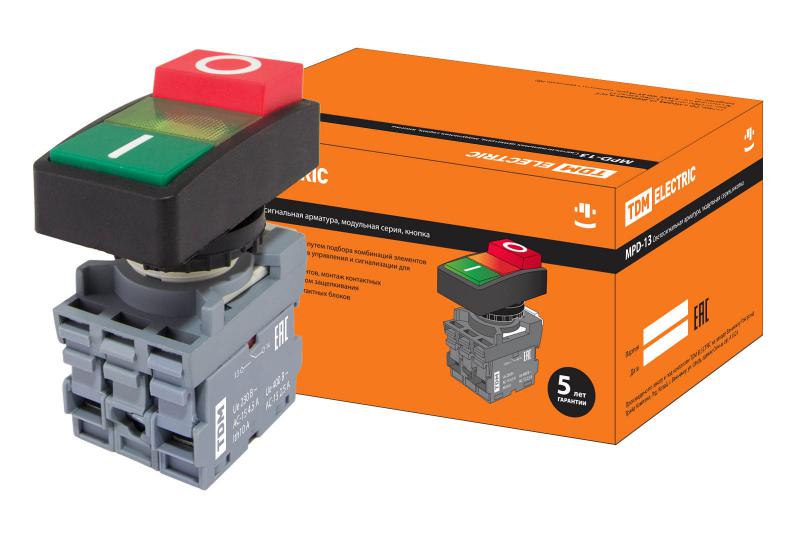

Кнопка двойная MPD13-11G (зеленая/красная-выступающая) (LED) d22мм/220В (I/O) линза зеленая TDM SQ0747-0036 10
Кнопка двойная MPD13-11G (зеленая/красная-выступающая) (LED) d22мм/24В (I/O) линза зеленая TDM SQ0747-0040 10

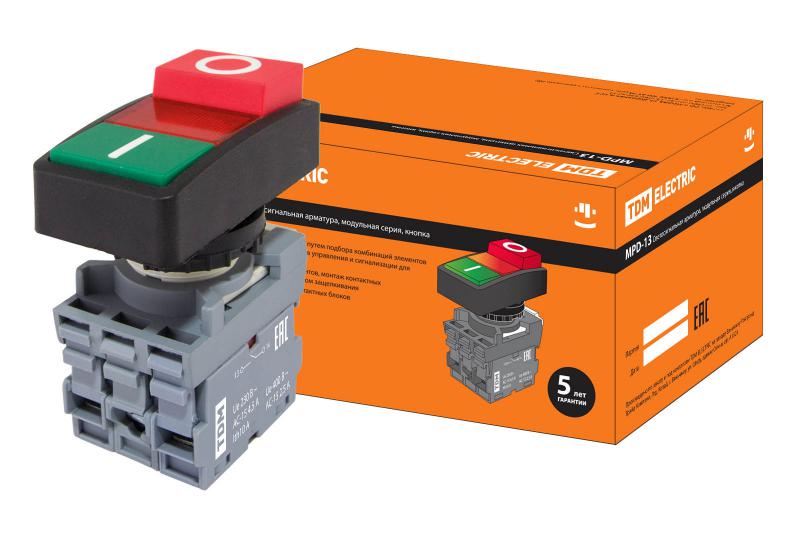

Кнопка двойная MPD13-11R (зеленая/красная-выступающая) (LED) d22мм/220В (I/O) линза красная TDM SQ0747-0035 10
Кнопка двойная MPD13-11R (зеленая/красная-выступающая) (LED) d22мм/24В (I/O) линза красная TDM SQ0747-0039 10
Кнопка двойная MPD13-11Y (зеленая/красная-выступающая) (LED) d22мм/220В (I/O) линза желтая TDM SQ0747-0037 10
Кнопка двойная MPD13-11Y (зеленая/красная-выступающая) (LED) d22мм/24В (I/O) линза желтая TDM SQ0747-0041 10

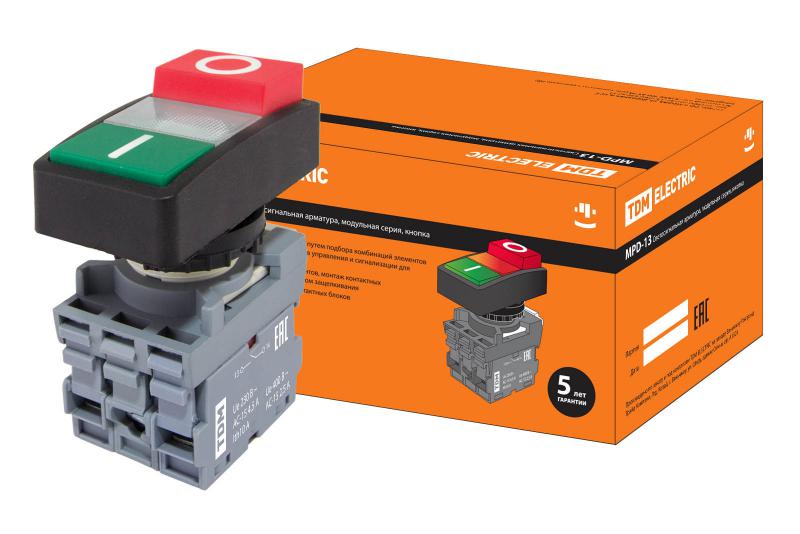

Кнопка двойная MPD13-11С (зеленая/красная-выступающая) (LED) d22мм/220В (I/O) линза прозрачная TDM SQ0747-0038 10
Кнопка двойная MPD13-11С (зеленая/красная-выступающая) (LED) d22мм/24В (I/O) линза прозрачная TDM SQ0747-0042 10
Кнопка двойная MPD2-11G (зеленая/красная) (LED) в сборе d22мм/220В (I/O) линза зеленая TDM SQ0747-0047 10
Кнопка двойная MPD2-11G (зеленая/красная) (LED) в сборе d22мм/24В (I/O) линза зеленая TDM SQ0747-0059 10
Кнопка двойная MPD2-11R (зеленая/красная) (LED) в сборе d22мм/220В (I/O) линза красная TDM SQ0747-0046 10
Кнопка двойная MPD2-11R (зеленая/красная) (LED) в сборе d22мм/24В (I/O) линза красная TDM SQ0747-0058 10
Кнопка двойная MPD2-11Y (зеленая/красная) (LED) в сборе d22мм/220В (I/O) линза желтая TDM SQ0747-0048 10
Кнопка двойная MPD2-11Y (зеленая/красная) (LED) в сборе d22мм/24В (I/O) линза желтая TDM SQ0747-0060 10
Кнопка двойная MPD2-11В (зеленая/красная) в сборе d22мм (I/O) TDM SQ0747-0043 10
Кнопка двойная MPD2-11С (зеленая/красная) (LED) в сборе d22мм/220В (I/O) линза прозрачная TDM SQ0747-0049 10
Кнопка двойная MPD2-11С (зеленая/красная) (LED) в сборе d22мм/24В (I/O) линза прозрачная TDM SQ0747-0061 10
Кнопка двойная MPD3-11G (зеленая/красная) (LED) в сборе d22мм/220В (ON/OFF) линза зеленая TDM SQ0747-0051 10
Кнопка двойная MPD3-11G (зеленая/красная) (LED) в сборе d22мм/24В (ON/OFF) линза зеленая TDM SQ0747-0063 10
Кнопка двойная MPD3-11R (зеленая/красная) (LED) в сборе d22мм/220В (ON/OFF) линза красная TDM SQ0747-0050 10
Кнопка двойная MPD3-11R (зеленая/красная) (LED) в сборе d22мм/24В (ON/OFF) линза красная TDM SQ0747-0062 10

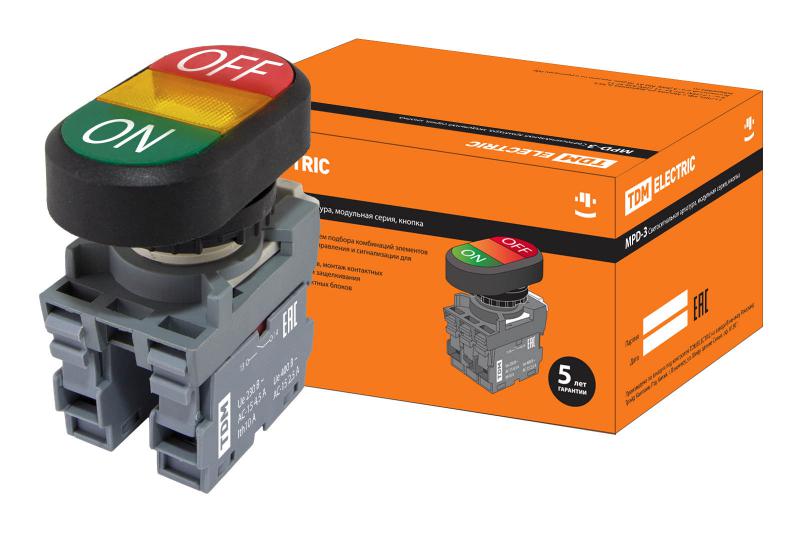

Кнопка двойная MPD3-11Y (зеленая/красная) (LED) в сборе d22мм/220В (ON/OFF) линза желтая TDM SQ0747-0052 10
Кнопка двойная MPD3-11Y (зеленая/красная) (LED) в сборе d22мм/24В (ON/OFF) линза желтая TDM SQ0747-0064 10
Кнопка двойная MPD3-11В (зеленая/красная) в сборе d22мм (ON/OFF) TDM SQ0747-0044 10
Кнопка двойная MPD3-11С (зеленая/красная) (LED) в сборе d22мм/220В (ON/OFF) линза прозрачная TDM SQ0747-0053 10
Кнопка двойная MPD3-11С (зеленая/красная) (LED) в сборе d22мм/24В (ON/OFF) линза прозрачная TDM SQ0747-0065 10
Кнопка двойная MPD4-11G (зеленая/красная) (LED) в сборе d22мм/220В (ПУСК/СТОП) линза зеленая TDM SQ0747-0055 10
Кнопка двойная MPD4-11G (зеленая/красная) (LED) в сборе d22мм/24В (ПУСК/СТОП) линза зеленая TDM SQ0747-0067 10

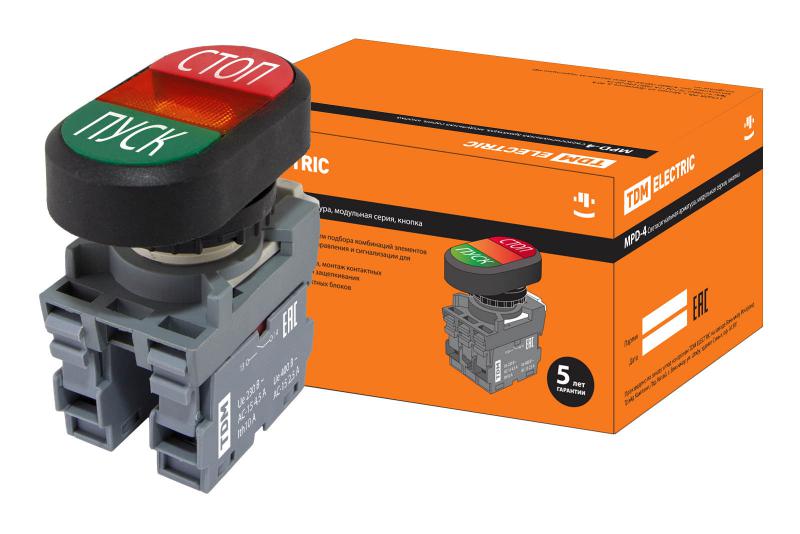

Кнопка двойная MPD4-11R (зеленая/красная) (LED) в сборе d22мм/220В (ПУСК/СТОП) линза красная TDM SQ0747-0054 10
Кнопка двойная MPD4-11R (зеленая/красная) (LED) в сборе d22мм/24В (ПУСК/СТОП) линза красная TDM SQ0747-0066 10

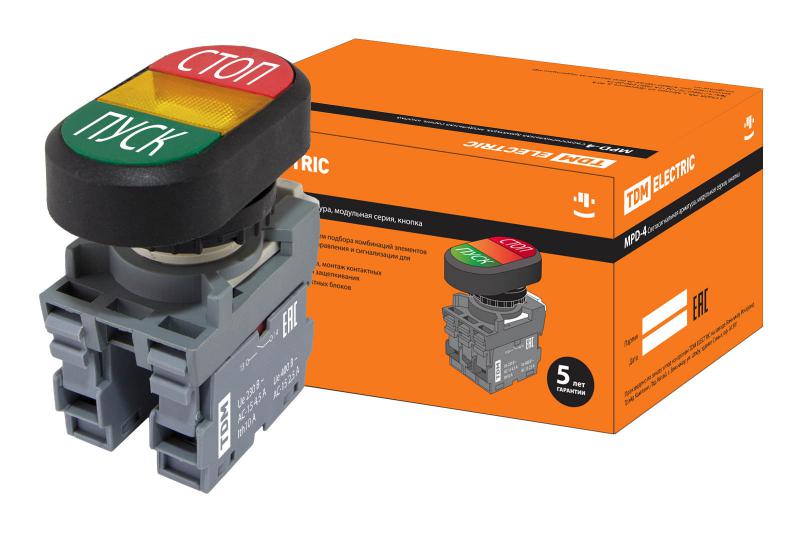

Кнопка двойная MPD4-11Y (зеленая/красная) (LED) в сборе d22мм/220В (ПУСК/СТОП) линза желтая TDM SQ0747-0056 10
Кнопка двойная MPD4-11Y (зеленая/красная) (LED) в сборе d22мм/24В (ПУСК/СТОП) линза желтая TDM SQ0747-0068 10
Кнопка двойная MPD4-11В (зеленая/красная) в сборе d22мм (ПУСК/СТОП) TDM SQ0747-0045 10
Кнопка двойная MPD4-11С (зеленая/красная)(LED) в сборе d22мм/220В (ПУСК/СТОП) линза прозрачная TDM SQ0747-0057 10
Кнопка двойная MPD4-11С (зеленая/красная)(LED) в сборе d22мм/24В (ПУСК/СТОП) линза прозрачная TDM SQ0747-0069 10
Переключатель на 2 положения с фиксацией M2SS1-21G короткая ручка(LED) d22мм/220B 1з+1р зеленый TDM SQ0747-0071 10
Переключатель на 3 положения с фиксацией M3SS1-21G короткая ручка(LED) d22мм/220B 1з+1р зеленый TDM SQ0747-0075 10

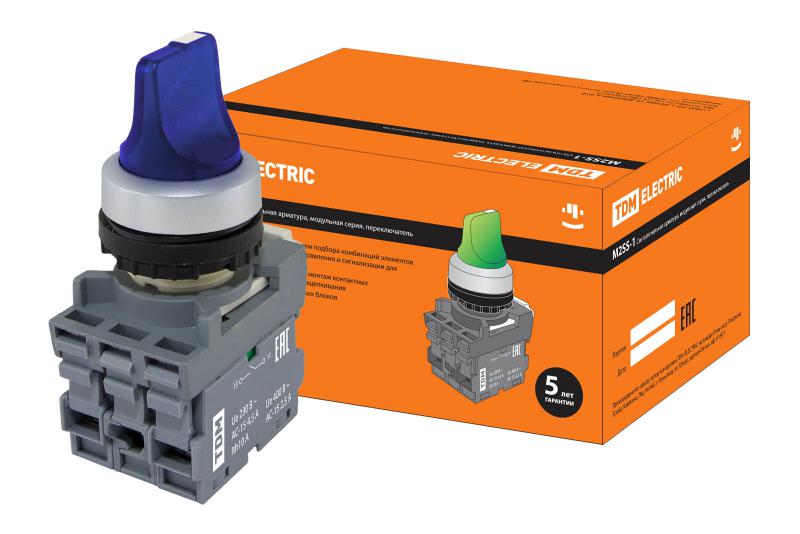

Переключатель на 2 положения с фиксацией M2SS1-21L короткая ручка(LED) d22мм/220B 1з+1р синий TDM SQ0747-0073 10
Переключатель на 3 положения с фиксацией M3SS1-21L короткая ручка(LED) d22мм/220B 1з+1р синий TDM SQ0747-0077 10
Переключатель на 2 положения с фиксацией M2SS1-21R короткая ручка(LED) d22мм/220B 1з+1р красный TDM SQ0747-0070 10
Переключатель на 3 положения с фиксацией M3SS1-21R короткая ручка(LED) d22мм/220B 1з+1р красный TDM SQ0747-0074 10
Переключатель на 2 положения с фиксацией M2SS1-21Y короткая ручка(LED) d22мм/220B 1з+1р желтый TDM SQ0747-0072 10
Переключатель на 3 положения с фиксацией M3SS1-21Y короткая ручка(LED) d22мм/220B 1з+1р желтый TDM SQ0747-0076 10

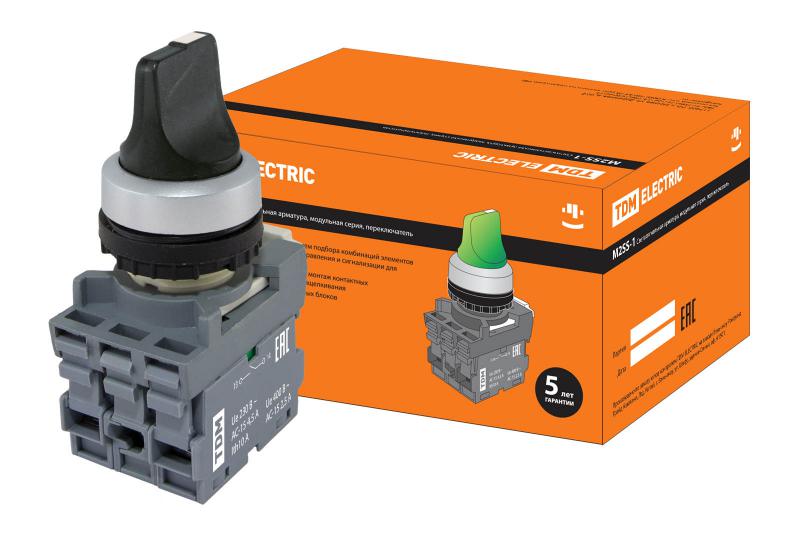

Переключатель на 2 положения с фиксацией M2SS2-20B короткая ручка в сборе d22мм 1з+1р черный TDM SQ0747-0078 10
Переключатель на 3 положения с фиксацией M3SS1-20B короткая ручка в сборе d22мм 1з+1р черный TDM SQ0747-0079 10
